ArcGIS分析自动化完全指南：从arcgis自动完成手绘到高效工作流实战解析
很多人第一次看到“arcgis自动完成手绘”这个说法时，会以为 ArcGIS 能像画图软件一样，凭空把所有手绘线面自动变成完美数据。真实情况并没有这么神奇，但也没有那么遥远。对 GIS 项目来说，这个词更接近于“把扫描图、历史纸图、遥感解译结果或手工描绘草图，尽可能高效地转换成可编辑的矢量数据，并继续接入后续分析流程”。

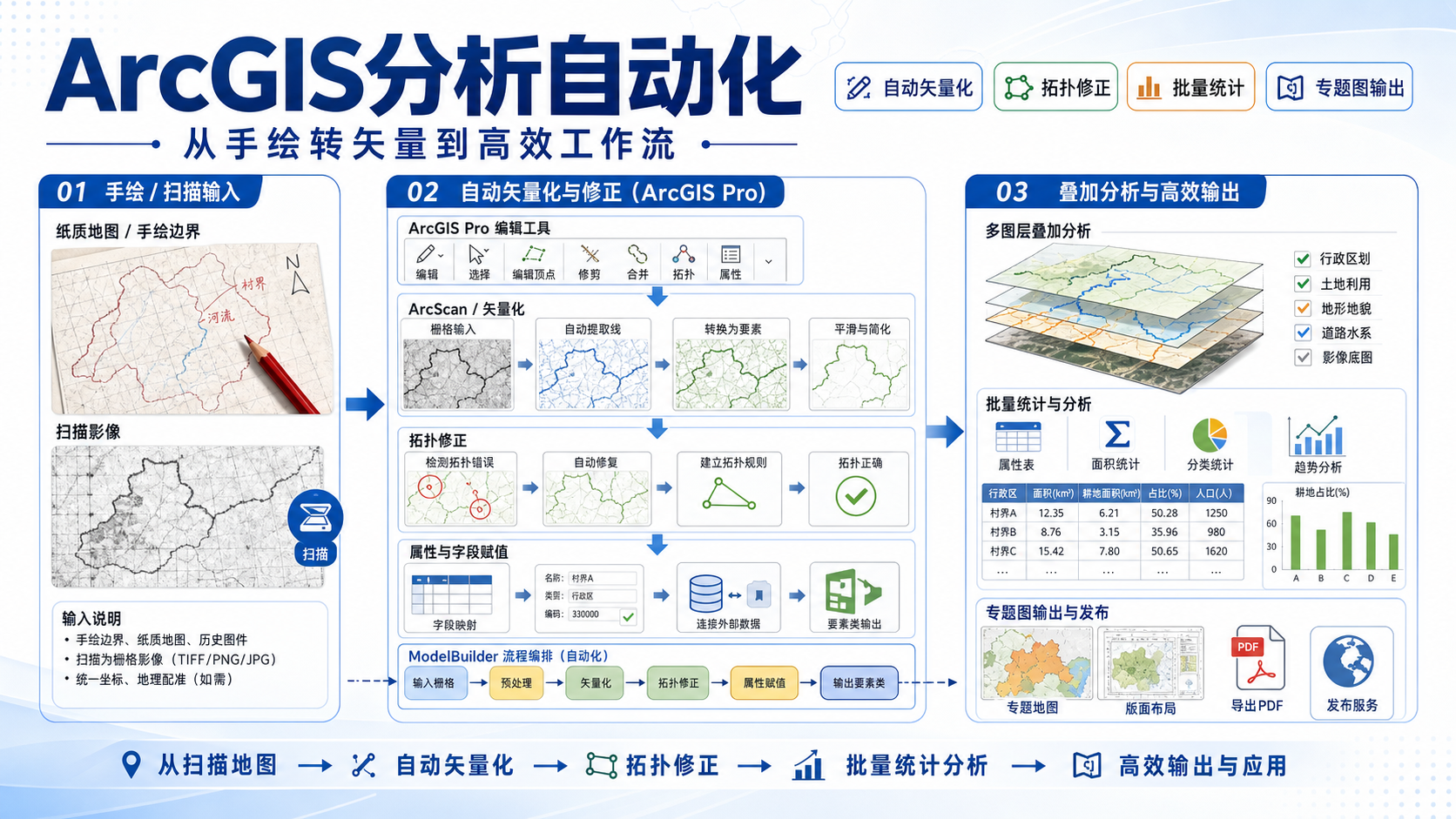

这也是 ArcGIS分析自动化 非常实用的地方。很多团队真正头疼的，不只是分析工具本身，而是前端数据整理、半自动矢量化、批量修正、空间分析和成果输出这整条链路太碎、太重复。本文就围绕一个更贴近项目实际的问题展开：当你手里有扫描图纸、草图边界或影像解译结果时，怎样在 ArcGIS 里把“半自动手绘转数据”接成一条真正可复用的高效工作流。
问题背景：为什么“手绘转数据”常常是 GIS 项目里最耗时间的一段
在自然资源调查、规划编制、历史图件整理、道路红线补录、地块边界数字化等项目里，很多原始资料并不是干净的矢量成果，而是扫描件、照片、PDF 图纸、手工勾画草图，或者在遥感影像上人工圈出的目标轮廓。它们的问题通常非常一致：看得懂，但不好直接分析；能参考，但不能直接进字段统计、叠加分析和空间计算。
如果全靠人工一条条描线、一块块建面，不仅慢，而且一致性很差。不同人员对边界细节的理解、吸附习惯、拓扑处理方式都可能不同。于是项目里最常见的局面就出现了：前期数字化阶段耗掉大量时间，后面真正的分析和制图反而被压缩。
所以当很多人说“arcgis自动完成手绘”时，真正想解决的其实是两个现实问题：
- 能不能用 ArcGIS 把手工痕迹、扫描线和影像边界尽量自动转成矢量，减少重复描绘。
- 能不能把数字化后的修正、字段赋值、拓扑检查和后续分析串成一条稳定流程，而不是每次都从头点一遍。
核心原理：ArcGIS 不能替你理解业务边界，但可以大幅减少重复数字化劳动
先说结论：ArcGIS 并不会无条件把任何手绘线稿都完美转成高质量矢量。你仍然需要理解图上对象是什么、边界应该如何闭合、哪些噪声该去掉、哪些断裂需要补齐。但 ArcGIS 的强项在于，它能帮你把“机械重复的描线和修正”尽量标准化。
第一层是半自动矢量化
比如把黑白扫描图中的边界线提取出来、把影像中明显目标轮廓转换为线或面。这一层通常依赖栅格预处理、边界增强、矢量化工具和必要的人工校正。它不是完全无人值守，但能显著减少从零开始描图的工作量。
第二层是数字化后的结构修正
自动提取出来的线往往并不干净，常见问题包括断裂、毛刺、多余节点、重叠线、闭合失败。这个阶段更像“数据工程”，需要编辑工具、拓扑检查和规则化修正去把结果整理成真正可分析的数据。
第三层才是工作流自动化
一旦你发现同一类图纸或影像需要重复经历“预处理 – 矢量化 – 清理 – 赋字段 – 叠加分析 – 输出”，就应该考虑用 ModelBuilder 或 ArcPy 固定这条流程。也就是说，真正的 ArcGIS 自动化并不是单点工具，而是贯穿数字化和分析全过程的规则化执行。
arcgis自动完成手绘，在项目里通常对应哪几类任务
扫描地图或纸质图件数字化
例如历史土地利用图、规划总图、老旧工程图等。它们常常先要配准，再做二值化、边界提取和矢量化，然后进入手工修正和字段录入。
遥感影像目标边界提取
例如水体边界、绿地轮廓、建设用地范围。某些目标轮廓比较清晰时，可以借助自动提取和分割结果，再人工修边，而不是完全从头描。
草图或外业勾绘结果转正式成果
比如外业人员在平板或纸图上标出的疑似地块边界、临时设施范围、灾害影响范围。它们通常先转成参考图层，再批量整理为正式面状或线状要素。
| 任务类型 | 典型输入 | 后续需求 |
|---|---|---|
| 扫描图数字化 | PDF、扫描件、栅格图 | 矢量化、拓扑修正、属性补录 |
| 影像边界提取 | 遥感影像、分类栅格 | 边界清理、面要素生成、面积统计 |
| 草图成果整理 | 手绘草图、勾绘图层 | 标准化建库、叠加分析、制图输出 |
一步步实操：把扫描边界图转成可分析图层，并接入自动化流程
下面用一个常见场景来说明：你手里有一批扫描地块边界图，希望把边界转换成面要素，并与现有土地利用图层做叠加分析，最后输出面积统计表。这类任务非常适合用 ArcGIS 的半自动数字化能力加上后续工作流自动化。
第一步：先做栅格预处理，而不是直接上矢量化
扫描图件往往会有噪声、灰度不均、文字压线和边界模糊的问题。如果直接拿去矢量化，结果会非常脏。更稳的做法是先做裁剪、增强对比、必要时二值化，把你真正关心的边界尽量凸显出来。
第二步：把图件配准到正确空间位置
这一点特别关键。很多人急着提取边界，却忘了先做空间配准，结果后面和现势图层完全对不上。只要最终目的是叠加分析、面积统计或与现有库数据比对，就必须先保证图件在正确坐标位置上。
第三步：用矢量化工具或编辑工具提取初始线稿
在边界相对清晰的情况下，可以借助 ArcGIS 的相关矢量化能力或基于影像边界的提取手段，先得到一版初始线稿。这里的目标不是一步到位，而是尽快从“完全手工描图”变成“在半成品基础上修正”。
第四步：做拓扑和几何修正，把线变成真正可用的面
自动提取的线通常会有断裂、悬挂线、交叉错误和未闭合问题。这个阶段建议严格检查：
- 边界是否闭合。
- 是否存在重叠线和重复段。
- 是否有多余毛刺和噪声节点。
- 生成面后是否出现缝隙或异常小面。
这一步虽然依然需要人工判断，但比完全从零绘制效率高很多，而且更容易标准化。
第五步：补字段、赋类别，并与现有图层做空间分析
只有当几何结构稳定下来后，才适合进入字段补录和叠加分析。例如给每个地块补图斑编号、地类、来源、调查批次等字段，然后与现有土地利用或规划控制线做 Intersect、Erase 或 Clip 分析，找出重叠、冲突或缺失区域。
第六步：把重复步骤交给 ModelBuilder 固定下来
如果你面对的是几十张或上百张类似图件，那么从“裁剪栅格 – 配准后处理 – 转面 – 修字段 – 叠加统计”这条链路中，总会有一些高频固定步骤。比如统一输出目录、批量裁剪、批量修复几何、批量叠加和面积统计，这些都可以交给 ModelBuilder 去固化。
第七步：再用 ArcPy 接管批量命名、循环和结果归档
当图件数量继续增多，或者每张图都要按固定规则输出多个中间成果时，ArcPy 会比纯 ModelBuilder 更灵活。它特别适合处理批量命名、循环多个文件、控制输出结构和打印日志。
import arcpy
import os
arcpy.env.workspace = r"D:DigitizeProjectscan_results.gdb"
arcpy.env.overwriteOutput = True
for fc in arcpy.ListFeatureClasses("*_polygon"):
fixed_fc = fc + "_repair"
stats_table = fc + "_area_stats"
arcpy.management.RepairGeometry(fc)
arcpy.analysis.Statistics(fc, stats_table, [["Shape_Area", "SUM"]])这段脚本并不负责“自动理解边界”，但它能把数字化后的批量修复和面积统计稳定执行掉。这正是 ArcGIS 自动化在实际项目里的典型价值。
高效工作流怎么搭：先分清哪些步骤该人工判断，哪些适合自动化
适合人工主导的部分
边界语义判断、复杂要素的最终归属、模糊区域的人工修边、分类规则确认，这些通常仍然离不开人。尤其是图纸质量差、影像边界不清、业务规则复杂时，更不能指望工具自己判定。
适合自动化的部分
批量裁剪、统一投影、几何修复、字段初始化、叠加分析、面积统计、批量导图和结果归档，这些都是非常典型的自动化候选步骤。也就是说，自动化应该用在“重复、规则清晰、人工容易点错”的地方。
| 阶段 | 更适合人工 | 更适合自动化 |
|---|---|---|
| 数据理解 | 判断边界含义、确认分类规则 | 批量读取与命名规范 |
| 数字化处理 | 复杂边界修正、异常面核查 | 栅格预处理、几何修复、转面 |
| 后续分析 | 结果解释、异常值判断 | 叠加、统计、批量导出 |
常见坑点：为什么很多“自动手绘”结果最后还是返工严重
1. 没有先做配准，就急着提边界
这会导致后面的矢量成果位置整体偏移，叠加分析全部失准。前面省下来的时间，后面往往会成倍返工。
2. 过度相信自动矢量化结果
自动提取出来的线通常只是起点，不是最终成果。尤其在噪声较多、边界模糊、图纸质量不稳定时，必须安排人工校正。
3. 只修几何，不建字段规范
很多数字化成果图形看起来没问题，但字段名称、类别编码、来源信息混乱，后面一样没法稳定分析和共享。
4. 自动化流程过早做得过大
如果你连哪一步最容易出错都没摸清楚，就急着搭一个“大一统流程”，最后排错会非常痛苦。更稳妥的方式是先把 2 到 3 个高频步骤自动化，再逐步扩展。
5. 中间成果不留痕
扫描图、预处理栅格、初始线稿、修正后面、统计结果，如果这些都混在一起，后面很难追溯问题到底出在哪一环。
实践检查清单：一条从手绘转矢量到分析输出的流程是否够稳
- 原始扫描图或影像是否已经完成基础预处理。
- 图件是否已经配准到正确空间位置。
- 自动提取结果是否经过拓扑和几何检查。
- 转成面后是否存在异常碎面、缝隙和未闭合边界。
- 字段规则、类别编码和来源信息是否统一。
- 高频重复步骤是否已经拆分出来准备自动化。
- 中间成果和最终成果是否分目录、分命名规范保存。
- 后续叠加分析和统计是否已在样本数据上验证通过。
FAQ：做 ArcGIS 自动化数字化和手绘转矢量时最常见的问题
arcgis自动完成手绘是不是完全不用人工
不是。更准确地说，它是“半自动提取 + 人工校正 + 后续流程自动化”的组合。真正复杂的边界理解，仍然需要人来判断。
ArcGIS 里这类任务更适合 ModelBuilder 还是 ArcPy
如果你的流程已经相对固定，先用 ModelBuilder 梳理结构会更直观；如果要批量处理很多图件、控制命名和循环逻辑，ArcPy 会更灵活。
扫描图矢量化后边界总是断裂，怎么办
通常要回头检查预处理质量，包括边界增强、噪声去除和分辨率问题。之后再配合编辑工具、拓扑规则和必要的人工补线修正。
自动提取出来的面很多碎片，能直接统计面积吗
不建议。应先检查碎片是否为噪声、是否需要融合或删除，再做正式统计。否则面积结果很可能没有业务意义。
这类流程最适合先自动化哪一步
通常从批量预处理、几何修复、字段初始化、叠加分析和统计输出这些重复度最高的步骤开始最划算。
结论：真正高效的 ArcGIS 工作流，不是追求“全自动”，而是把重复劳动系统性拿掉
回到标题里的核心问题，arcgis自动完成手绘 在实际项目里并不意味着软件替你理解一切边界，而是通过半自动矢量化、批量修正和后续自动化分析，把原本最耗时间、最容易反复出错的数字化环节大幅压缩。只要你愿意把流程拆开看，就会发现很多“必须手工慢慢做”的环节，其实都可以部分标准化。
对 GIS 从业者来说，ArcGIS分析自动化 真正值得投入的地方，不是追求炫目的脚本，而是把图件整理、矢量化修正、空间分析和成果输出这条链路一点点变稳。先用样本数据跑通，再把高频步骤交给 ModelBuilder 或 ArcPy，时间久了，你就会得到一套真正能落地的高效工作流。
