GeoServer SLD样式怎么写?有哪些编辑工具?

2025-12-03 GIS基础理论

wowwwai GIS研习社 · 工具流程与项目排障

很多刚接触 GeoServer 的同学都会遇到同一个问题：GeoServer SLD样式怎么写?有哪些编辑工具? 如果只是在图层预览里看到默认的灰色面、黑色线，地图很难用于正式项目；但一打开 SLD XML，又容易被一堆标签劝退。本文用一个实际工作流讲清楚 GeoServer SLD 样式的基本写法、常见符号化方法，以及适合 GIS 初学者和 WebGIS 开发者使用的 SLD 编辑工具。

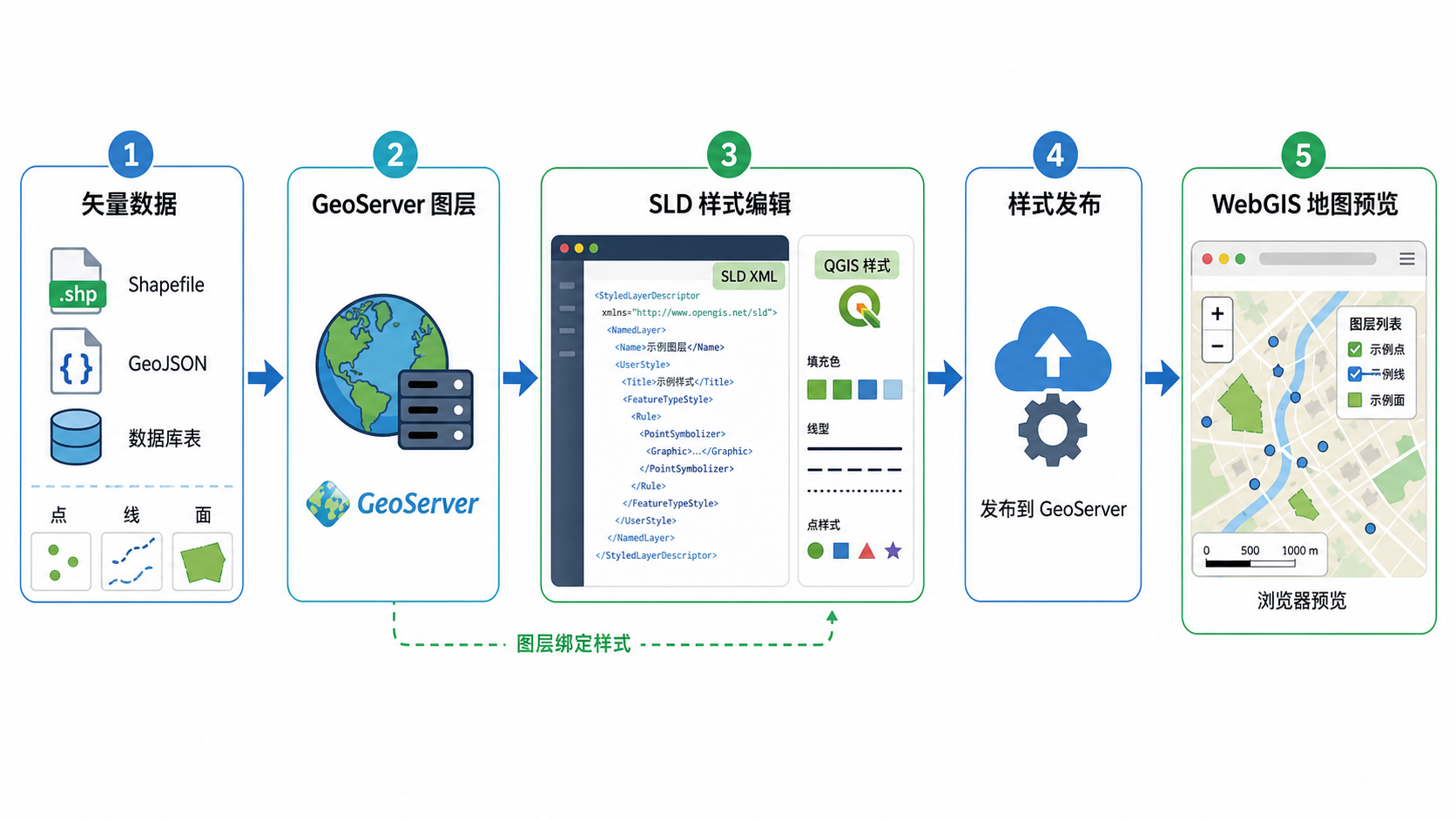

GeoServer SLD样式怎么写以及GeoServer SLD编辑工具工作流 — GeoServer SLD 样式从编写、绑定图层到地图预览的基本流程。

引言：GeoServer SLD样式怎么写才算可用

GeoServer SLD 样式本质上是用 XML 描述地图符号规则：什么图层、什么字段、什么条件、用什么颜色、线宽、透明度、标注字体来显示。它不是单纯的“配色文件”，而是 WebGIS 服务端渲染地图时使用的样式规则。

一个可用的 GeoServer SLD 样式至少要解决三个问题：

图层要素应该显示成点、线、面还是文字标注。
不同属性值或数值范围应该如何分类显示。
样式上传到 GeoServer 后，WMS 图层预览是否和预期一致。

如果你正在做土地利用图、行政区划图、道路等级图、POI 点位图，掌握 SLD 的基本写法会非常实用。

背景：为什么 GeoServer 使用 SLD 样式

GeoServer 常用于发布 WMS、WFS、WMTS 等 OGC 标准服务。其中 WMS 是服务端出图服务，地图图片由 GeoServer 根据数据和样式渲染出来。SLD 的全称是 Styled Layer Descriptor，可以理解为“图层样式描述文件”。

在 GeoServer 中，一个图层可以绑定一个或多个样式。例如同一个道路图层，可以有：

按道路等级显示的道路样式。
只显示高速公路的专题样式。
用于夜间底图的暗色道路样式。
带道路名称标注的样式。

这也是为什么很多 WebGIS 项目会把 GeoServer SLD 样式作为地图服务发布流程的一部分，而不是只在前端用 Leaflet 或 OpenLayers 临时设置样式。

原理：SLD 样式文件的核心结构

写 GeoServer SLD 样式时，不建议一开始就死记 XML 标签。先理解它的层级结构会更容易：

StyledLayerDescriptor：整个 SLD 文件的根节点。
NamedLayer：样式对应的图层名称。
UserStyle：用户自定义样式。
FeatureTypeStyle：要素类型样式，通常一个文件里至少有一个。
Rule：规则，可以按属性值、比例尺、条件筛选要素。
Symbolizer：符号化方式，包括 PointSymbolizer、LineSymbolizer、PolygonSymbolizer、TextSymbolizer。

最常见的理解方式是：一个 SLD 文件里可以有多个 Rule，每个 Rule 决定一类要素怎么画。

例如行政区面图层通常使用 PolygonSymbolizer，河流和道路通常使用 LineSymbolizer，监测站点和兴趣点通常使用 PointSymbolizer，地名和道路名通常使用 TextSymbolizer。

步骤：GeoServer SLD样式怎么写

步骤一：先确认图层类型和字段

写 SLD 前，先在 GeoServer 或 GIS 软件中确认数据类型和字段。不要直接套模板，否则很容易出现样式无效。

你需要检查：

图层是点、线还是面。
用于分类的字段名称是什么，例如 type、class、level、landuse。
字段值是中文、英文、数字还是编码。
是否需要比例尺控制，例如小比例尺隐藏标注。

如果字段名写错，GeoServer 不一定会给出非常直观的错误提示，但样式结果通常会“不分类”或“完全不显示”。

步骤二：写一个最小可用的面样式

下面是一个最简单的面图层 SLD 示例，适合行政区、地块、土地利用面数据测试使用：

<?xml version="1.0" encoding="UTF-8"?>
<StyledLayerDescriptor version="1.0.0"
  xmlns="http://www.opengis.net/sld"
  xmlns:ogc="http://www.opengis.net/ogc"
  xmlns:xlink="http://www.w3.org/1999/xlink"
  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">

  <NamedLayer>
    <Name>simple_polygon</Name>
    <UserStyle>
      <Title>Simple polygon style</Title>
      <FeatureTypeStyle>
        <Rule>
          <Name>default polygon</Name>
          <PolygonSymbolizer>
            <Fill>
              <CssParameter name="fill">#66c2a5</CssParameter>
              <CssParameter name="fill-opacity">0.65</CssParameter>
            </Fill>
            <Stroke>
              <CssParameter name="stroke">#2b7b68</CssParameter>
              <CssParameter name="stroke-width">1</CssParameter>
            </Stroke>
          </PolygonSymbolizer>
        </Rule>
      </FeatureTypeStyle>
    </UserStyle>
  </NamedLayer>
</StyledLayerDescriptor>

这个样式会把所有面要素显示为绿色半透明填充，并加上深绿色边界线。它适合作为检查图层是否能正常渲染的起点。

步骤三：按属性值写分类样式

实际项目中，GeoServer SLD 样式通常需要按字段分类。例如土地利用数据中，landuse 字段可能包含 residential、farmland、forest、water 等值。

<Rule>
  <Name>forest</Name>
  <Title>林地</Title>
  <ogc:Filter>
    <ogc:PropertyIsEqualTo>
      <ogc:PropertyName>landuse</ogc:PropertyName>
      <ogc:Literal>forest</ogc:Literal>
    </ogc:PropertyIsEqualTo>
  </ogc:Filter>
  <PolygonSymbolizer>
    <Fill>
      <CssParameter name="fill">#4daf4a</CssParameter>
      <CssParameter name="fill-opacity">0.7</CssParameter>
    </Fill>
    <Stroke>
      <CssParameter name="stroke">#2e6f2e</CssParameter>
      <CssParameter name="stroke-width">0.8</CssParameter>
    </Stroke>
  </PolygonSymbolizer>
</Rule>

如果要显示多个类别，就复制多个 Rule，并修改过滤条件和颜色。GeoServer 会按照 Rule 顺序匹配和渲染。

步骤四：写线图层样式

道路、河流、管线等线数据一般使用 LineSymbolizer。下面是一个道路样式示例：

<LineSymbolizer>
  <Stroke>
    <CssParameter name="stroke">#e31a1c</CssParameter>
    <CssParameter name="stroke-width">2.5</CssParameter>
    <CssParameter name="stroke-linecap">round</CssParameter>
    <CssParameter name="stroke-linejoin">round</CssParameter>
  </Stroke>
</LineSymbolizer>

道路样式常见做法是叠加两层线：先画一条较粗的深色底线，再画一条较细的亮色线，这样道路在底图上更清晰。

步骤五：写点图层样式

点数据可以用圆形、方形、三角形等内置标记显示。下面是一个监测站点点样式：

<PointSymbolizer>
  <Graphic>
    <Mark>
      <WellKnownName>circle</WellKnownName>
      <Fill>
        <CssParameter name="fill">#377eb8</CssParameter>
      </Fill>
      <Stroke>
        <CssParameter name="stroke">#ffffff</CssParameter>
        <CssParameter name="stroke-width">1.5</CssParameter>
      </Stroke>
    </Mark>
    <Size>10</Size>
  </Graphic>
</PointSymbolizer>

如果点位非常多，不建议盲目加大符号和标注。应结合比例尺控制、聚合展示或切片缓存，否则 WebGIS 地图会显得拥挤。

步骤六：添加文字标注

文字标注使用 TextSymbolizer。它常用于行政区名称、道路名称、河流名称、监测点名称。

<TextSymbolizer>
  <Label>
    <ogc:PropertyName>name</ogc:PropertyName>
  </Label>
  <Font>
    <CssParameter name="font-family">Microsoft YaHei</CssParameter>
    <CssParameter name="font-size">12</CssParameter>
    <CssParameter name="font-style">normal</CssParameter>
    <CssParameter name="font-weight">bold</CssParameter>
  </Font>
  <Fill>
    <CssParameter name="fill">#333333</CssParameter>
  </Fill>
  <Halo>
    <Radius>1.5</Radius>
    <Fill>
      <CssParameter name="fill">#ffffff</CssParameter>
    </Fill>
  </Halo>
</TextSymbolizer>

这里的 Halo 是文字描边或光晕效果，可以让标注在复杂底图上更容易阅读。

步骤七：上传 SLD 到 GeoServer

在 GeoServer 后台上传 SLD 的一般流程如下：

登录 GeoServer 管理后台。
进入 Styles 或“样式”页面。
点击 Add a new style 或“添加新样式”。
填写样式名称，选择工作区。
选择 SLD 文件上传，或直接粘贴 XML 内容。
点击 Validate 检查语法。
保存样式。
进入图层配置页面，在 Publishing 中绑定默认样式。
打开 Layer Preview 查看 WMS 预览结果。

如果 Validate 通过但地图没有显示，优先检查图层坐标系、数据是否有空间范围、样式是否绑定到正确图层，以及 Rule 的过滤条件是否匹配字段值。

常见坑：GeoServer SLD样式不生效怎么办

字段名写错或大小写不一致

SLD 中的 ogc:PropertyName 必须和数据字段一致。PostGIS、Shapefile、GeoPackage 在字段大小写处理上可能不同，尤其是从数据库导入的数据，要注意字段名是否被转成小写。

分类字段值和实际值不一致

很多样式不生效不是 XML 写错，而是过滤条件写错。例如字段值实际是“林地”，SLD 中却写成 forest；或者实际值有空格、编码、大小写差异。

颜色格式不规范

颜色建议使用十六进制格式，例如 #ff0000。不要混用不确定的颜色名称，尤其是在跨环境迁移 GeoServer 时。

图层类型和 Symbolizer 不匹配

面图层使用 PolygonSymbolizer，线图层使用 LineSymbolizer，点图层使用 PointSymbolizer。如果符号化类型不匹配，可能导致样式无法按预期显示。

中文标注字体缺失

TextSymbolizer 中使用 Microsoft YaHei、SimSun 等中文字体时，服务器系统必须安装对应字体。Linux 服务器如果没有中文字体，标注可能显示为方块或乱码。

比例尺规则导致看不到图层

如果使用了 MinScaleDenominator 或 MaxScaleDenominator，某些缩放级别下图层会被隐藏。排查时可以先临时删除比例尺限制。

方法比较：有哪些 GeoServer SLD 编辑工具

手写 SLD 能帮助你理解原理，但在实际项目中，推荐结合工具编辑。下面是常用的 GeoServer SLD 编辑工具对比。

工具	适合场景	优点	注意事项
GeoServer 内置样式编辑器	快速修改、验证、上传 SLD	和 GeoServer 集成，支持 Validate 校验	不适合复杂可视化设计，编辑体验一般
QGIS	先可视化配色，再导出 SLD	所见即所得，适合分类、渐变、标注设计	导出的 SLD 可能需要根据 GeoServer 兼容性微调
uDig	传统 SLD 编辑和 GeoServer 工作流	对 SLD 支持较早，适合学习标准样式	软件生态相对老，使用体验不如 QGIS 现代
VS Code	手写和维护复杂 SLD 文件	适合搜索、格式化、版本管理	需要自己理解 SLD 结构和 GeoServer 扩展语法
GeoStyler	Web 化样式编辑、样式格式转换	支持多种样式格式思路，适合前端集成	复杂规则转换时仍要人工检查

如果你是初学者，推荐工作流是：先在 QGIS 中设计样式，再导出 SLD，然后在 GeoServer 中校验和微调。 如果你是 WebGIS 开发者，后期维护复杂样式时，可以使用 VS Code 管理 SLD 文件，并放入 Git 版本控制。

QGIS 导出 SLD 的实用建议

QGIS 可以为图层设置分类样式、分级样式、颜色带和标注，然后导出为 SLD。这个方法适合不想从零手写 XML 的用户。

在 QGIS 中加载矢量图层。
打开图层属性，进入“符号系统”。
设置单一符号、分类符号或渐变符号。
检查字段名称和分类值是否正确。
导出样式为 SLD 文件。
在 GeoServer 中上传并 Validate。
预览 WMS，比较 QGIS 显示效果和 GeoServer 渲染效果。

需要注意的是，QGIS 样式能力和 GeoServer SLD 支持范围并不完全相同。某些高级符号、图案填充、标注效果导出后可能无法完全一致，发布前一定要在 GeoServer Layer Preview 中验证。

检查清单：发布 GeoServer SLD 前要确认什么

SLD XML 是否能通过 GeoServer Validate。
NamedLayer 和样式名称是否清晰，便于后期维护。
Rule 过滤字段是否真实存在。
分类字段值是否和数据完全一致。
点、线、面 Symbolizer 是否匹配图层类型。
颜色、透明度、线宽是否适合当前底图。
是否需要设置比例尺显示范围。
中文标注字体是否在服务器上可用。
图层是否已经绑定正确的默认样式。
WMS 预览、前端 OpenLayers 或 Leaflet 加载结果是否一致。

FAQ：GeoServer SLD 样式常见问题

GeoServer SLD 样式和 QGIS 样式是同一种东西吗

不是完全相同。QGIS 有自己的样式系统，SLD 是 OGC 标准样式描述。QGIS 可以导出 SLD，但复杂符号效果不一定能在 GeoServer 中完全还原。

GeoServer SLD 编辑工具应该选哪个

初学者建议使用 QGIS 设计样式，再导出 SLD；发布和校验使用 GeoServer 内置编辑器；复杂项目建议用 VS Code 维护 SLD 文件，并使用 Git 做版本管理。

为什么 GeoServer SLD Validate 通过但地图没有变化

常见原因是样式没有绑定到图层、浏览器或 GeoWebCache 有缓存、Rule 过滤条件没有匹配到要素、前端请求仍然使用旧的 styles 参数。可以先在 GeoServer Layer Preview 中直接预览确认。

SLD 可以写道路分级和土地利用分类吗

可以。道路分级通常按 road_level、class、type 等字段写多个 Rule；土地利用分类通常按 landuse、用地代码或地类名称写多个 Rule，并为每个类别设置不同填充色。

SLD 能控制标注避让吗

可以做一定程度的标注控制，例如字体、偏移、Halo、优先级、重复间距等。但复杂标注避让效果受 GeoServer 渲染能力、数据密度和比例尺影响，不能完全等同于桌面制图软件的精细排版。

GeoServer SLD 样式适合放在前端项目里吗

如果你使用 WMS 服务，SLD 通常在 GeoServer 端管理。前端通过 styles 参数调用对应样式。如果你使用 WFS 或 GeoJSON 在前端渲染，则样式更多由 Leaflet、OpenLayers 或 Mapbox 风格在前端控制。

结论：先会改模板，再逐步掌握 SLD 规则

GeoServer SLD样式怎么写，核心并不是记住所有 XML 标签，而是理解“Rule 过滤条件 + Symbolizer 符号化”的组合逻辑。对于大多数 GIS 项目，先掌握点、线、面、文字标注、属性分类和比例尺控制，就能完成常见地图服务样式发布。

实际工作中建议采用稳妥流程：先确认字段和图层类型，在 QGIS 中完成初步样式设计，导出 SLD 后上传到 GeoServer 校验，再通过图层预览和前端地图共同验证。这样既能减少手写错误，也能保证 GeoServer SLD 样式在真实 WebGIS 场景中稳定可用。
