D3.js可视化地图难吗?投影算法怎么写? 这个问题通常出现在两类场景：一是前端同学拿到 GeoJSON 后不知道为什么地图不显示或位置跑偏；二是 GIS 同学想用 D3.js 自定义地图效果，却被投影、坐标转换和路径生成绕晕。本文用一个可复现的流程，把 D3.js 地图可视化的核心逻辑讲清楚：数据是什么坐标、投影做了什么、D3.js 如何把经纬度变成屏幕像素，以及什么时候需要自己写投影算法。

引言：D3.js可视化地图到底难在哪里

D3.js 做地图并不一定难，真正容易出错的是“地理坐标到屏幕坐标”的转换。普通柱状图只需要把数值映射到像素位置，而地图多了一层空间参考：GeoJSON 通常存储的是经纬度坐标，浏览器屏幕使用的是平面像素坐标，二者不能直接画在一起。

所以，D3.js可视化地图的关键不是会不会写 SVG，而是能不能理解下面三件事：

• 数据坐标是什么：GeoJSON 中的坐标通常是经度、纬度，例如 [116.39, 39.90]。
• 投影算法做什么：把球面或椭球面上的经纬度转换成二维平面坐标。
• D3.js 如何渲染：用 d3.geoPath() 把投影后的坐标生成 SVG 的 path。

如果只是做中国省界、世界地图、城市边界展示，通常不需要自己写投影算法，直接使用 D3.js 内置投影就够了。如果你要做特殊投影、局部工程坐标转换、游戏地图坐标或非标准地图，才需要理解并编写自定义投影。

背景：为什么GeoJSON不能直接画成地图

很多人第一次用 D3.js 加载 GeoJSON 时，会遇到几个典型问题：

• 地图没有显示，SVG 里有路径但看不到。
• 地图显示在画布外面，只露出一角。
• 中国地图被压扁、拉伸或方向不对。
• 点位和行政区边界对不上。
• 使用 Web Mercator 底图时，D3.js 绘制的矢量图层发生偏移。

这些问题大多不是 D3.js 本身的问题，而是坐标系和投影没有处理好。GeoJSON 标准常见使用 WGS84 经纬度坐标，也就是经度在前、纬度在后。浏览器中的 SVG 坐标则是左上角为原点，向右是 x 增大，向下是 y 增大。

经纬度坐标不能直接当作像素坐标使用。例如北京的经纬度约为 [116.39, 39.90]，如果直接作为 SVG 的 x=116.39、y=39.90，它只是屏幕左上角附近的一个点，而不是地图上的正确位置。

原理：D3.js投影算法怎么把经纬度变成像素

D3.js 地图投影的基本输入是经纬度，输出是屏幕坐标。可以理解为：

[经度, 纬度]  --投影函数-->  [x像素, y像素]

在 D3.js 中，投影对象通常这样创建：

const projection = d3.geoMercator()
  .center([104, 35])
  .scale(800)
  .translate([width / 2, height / 2]);

这段代码里有三个非常重要的参数：

• center：指定投影中心，经常用于把目标区域移动到画布中间。
• scale：控制地图缩放大小，值越大地图越大。
• translate：控制投影结果在 SVG 画布中的平移位置。

D3.js 内置投影会负责数学变换。以常见的墨卡托投影为例，它的大致思想是：

x = R * λ
y = R * ln(tan(π / 4 + φ / 2))

其中 λ 是经度弧度，φ 是纬度弧度，R 是缩放相关系数。这个公式不是最终屏幕坐标，因为 D3.js 还会继续应用 scale、translate、裁剪等处理。

因此，实际开发中不建议手动把经纬度套公式再画 SVG。更稳妥的方法是让 d3.geoProjection 或 D3.js 内置投影处理转换，然后用 d3.geoPath() 生成路径。

步骤：用D3.js完成一个GeoJSON地图可视化

步骤1：准备正确的GeoJSON数据

地图边界数据建议使用 GeoJSON。一个行政区面要素通常长这样：

{
  "type": "Feature",
  "properties": {
    "name": "示例区域"
  },
  "geometry": {
    "type": "Polygon",
    "coordinates": [
      [
        [116.1, 39.7],
        [116.5, 39.7],
        [116.5, 40.1],
        [116.1, 40.1],
        [116.1, 39.7]
      ]
    ]
  }
}

检查 GeoJSON 时重点看三点：

• 坐标顺序是否为 [经度, 纬度]，不要写成 [纬度, 经度]。
• 数据范围是否正常，例如中国范围经度大约在 73 到 135，纬度大约在 18 到 54。
• 面要素是否闭合，即 Polygon 的首尾坐标是否一致。

步骤2：创建SVG容器

const width = 900;
const height = 600;

const svg = d3.select("#map")
  .append("svg")
  .attr("width", width)
  .attr("height", height);

这里的 #map 是页面上的容器。真实项目中，可以根据父元素宽度动态设置 width 和 height，但初学阶段建议先使用固定尺寸，方便排查投影问题。

步骤3：选择合适的D3.js地图投影

如果绘制中国、省市行政区或一般 Web 地图专题图，可以先从 d3.geoMercator() 开始：

const projection = d3.geoMercator()
  .center([104, 35])
  .scale(750)
  .translate([width / 2, height / 2]);

如果绘制世界地图，可以使用：

const projection = d3.geoNaturalEarth1()
  .scale(160)
  .translate([width / 2, height / 2]);

如果绘制局部城市地图，center 应设置为该城市附近的经纬度。例如北京可以使用：

const projection = d3.geoMercator()
  .center([116.4, 39.9])
  .scale(60000)
  .translate([width / 2, height / 2]);

局部城市地图需要更大的 scale，否则地图会非常小。

步骤4：用geoPath生成SVG路径

const path = d3.geoPath().projection(projection);

d3.geoPath() 的作用是把 GeoJSON 的点、线、面坐标转换成 SVG 可绘制的路径字符串。你不需要自己遍历每一个坐标点生成 M、L、Z 命令。

步骤5：加载并绘制GeoJSON

d3.json("/data/china-provinces.geojson").then(function(geojson) {
  svg.selectAll("path")
    .data(geojson.features)
    .enter()
    .append("path")
    .attr("d", path)
    .attr("fill", "#dceeff")
    .attr("stroke", "#3388cc")
    .attr("stroke-width", 1);

  svg.selectAll("text")
    .data(geojson.features)
    .enter()
    .append("text")
    .attr("transform", function(d) {
      return "translate(" + path.centroid(d) + ")";
    })
    .attr("text-anchor", "middle")
    .attr("font-size", 12)
    .attr("fill", "#333")
    .text(function(d) {
      return d.properties.name;
    });
});

这段代码完成了两个任务：先绘制行政区边界，再用 path.centroid(d) 计算每个区域的近似中心点，用于放置名称标注。

步骤6：自动适配地图范围

手动调 center 和 scale 很容易反复试错。更推荐的方式是根据 GeoJSON 自动计算合适的缩放和平移。

d3.json("/data/china-provinces.geojson").then(function(geojson) {
  const projection = d3.geoMercator();
  const path = d3.geoPath().projection(projection);

  projection.fitSize([width, height], geojson);

  svg.selectAll("path")
    .data(geojson.features)
    .enter()
    .append("path")
    .attr("d", path)
    .attr("fill", "#dceeff")
    .attr("stroke", "#3388cc")
    .attr("stroke-width", 1);
});

projection.fitSize([width, height], geojson) 会根据数据范围自动设置投影参数。这是 D3.js可视化地图中非常实用的方法，尤其适合行政区边界、流域边界和项目范围图。

步骤：自定义D3.js投影算法怎么写

多数情况下不需要自己写投影算法。但如果你确实要实现一个简单投影，可以使用 d3.geoProjection()。它接收一个“原始投影函数”，输入经纬度弧度，输出平面坐标。

示例1：写一个简单的等经纬投影

等经纬投影也可以理解为把经度映射到 x，把纬度映射到 y。它不适合严肃量测，但适合解释投影函数的基本结构。

function rawEquirectangular(lambda, phi) {
  return [lambda, phi];
}

const projection = d3.geoProjection(rawEquirectangular)
  .scale(150)
  .translate([width / 2, height / 2]);

const path = d3.geoPath().projection(projection);

这里的 lambda 和 phi 都是弧度，不是角度。D3.js 会把 GeoJSON 中的经纬度角度转换为弧度后传给原始投影函数。

示例2：给自定义投影增加反算函数

如果需要鼠标点击屏幕坐标后反查经纬度，就需要提供 invert 方法。下面是一个简化示例：

function rawEquirectangular(lambda, phi) {
  return [lambda, phi];
}

rawEquirectangular.invert = function(x, y) {
  return [x, y];
};

const projection = d3.geoProjection(rawEquirectangular)
  .scale(150)
  .translate([width / 2, height / 2]);

有了反算能力后，可以通过下面的方式把鼠标像素位置转换回经纬度：

svg.on("click", function(event) {
  const point = d3.pointer(event);
  const lonlat = projection.invert(point);
  console.log(lonlat);
});

注意，真实投影的反算公式通常比正算公式更复杂。对于生产项目，不建议随意自定义投影，除非你非常清楚数据的坐标系统和数学变换。

常见坑：D3.js地图不显示、跑偏、变形怎么排查

坑1：经纬度顺序写反

GeoJSON 坐标顺序是 [经度, 纬度]。很多来自表格的数据会写成纬度在前、经度在后。如果顺序写反，中国数据可能会跑到异常位置，甚至完全看不到。

快速判断方法：

• 中国经度通常是 73 到 135。
• 中国纬度通常是 18 到 54。
• 如果第一列大量是 30、40，第二列大量是 110、120，很可能写反了。

坑2：GeoJSON不是WGS84经纬度

D3.js 的地理投影通常假定输入是经纬度。如果你的数据来自投影坐标系，例如 CGCS2000 高斯投影、Web Mercator 米制坐标或地方坐标，直接传给 d3.geoMercator() 会出错。

排查方法是查看坐标数值：

• 经纬度通常是几十到一百多。
• Web Mercator 坐标通常是几百万到上千万。
• 高斯投影坐标也通常是数十万或数百万。

如果数据不是经纬度，应先用 QGIS、GDAL、ArcGIS Pro 或后端服务转换到 WGS84，再交给 D3.js 渲染。

坑3：scale太小或center不合适

地图不显示不一定是数据错误，可能只是被投影到了画布外。初学者可以优先使用 fitSize，减少手动调参。

projection.fitSize([width, height], geojson);

如果必须手动设置参数，可以先打印数据范围，确认中心点是否接近目标区域。

坑4：与在线底图叠加时坐标不一致

如果你用 D3.js 绘制 SVG 图层，同时叠加 Leaflet、OpenLayers 或 Mapbox 底图，需要特别注意投影体系。Web 地图底图通常使用 Web Mercator，前端地图框架会负责经纬度到瓦片坐标的转换。

这种情况下，不建议单独使用一个固定的 D3.js 投影画覆盖物。更稳妥的做法是：

• 让地图框架管理视图范围、缩放级别和坐标转换。
• D3.js 只负责在覆盖层中绘制 SVG 或 Canvas。
• 每次地图缩放、平移后，重新计算要素的屏幕位置。

坑5：行政区简化后拓扑出现裂缝

为了提高前端性能，GeoJSON 常会做简化处理。但如果简化方法不当，相邻行政区边界可能出现缝隙或重叠。建议使用保持拓扑关系的工具处理，例如 TopoJSON 工作流，或在 GIS 软件中谨慎设置简化容差。

方法比较：内置投影、自定义投影和GIS预处理怎么选

方法	适用场景	优点	注意事项
D3.js内置投影	世界地图、中国地图、省市行政区专题图	上手快，代码少，和 geoPath 配合稳定	需要确认输入数据是经纬度坐标
projection.fitSize自动适配	单个区域、项目范围、任意GeoJSON边界	不用反复调整 scale 和 translate	多图层叠加时要共用同一个投影
自定义d3.geoProjection	特殊投影、教学演示、非标准坐标变换	灵活，可完全控制投影逻辑	需要理解弧度、正算、反算和变形问题
GIS软件预处理	坐标转换、裁剪、简化、拓扑修复	结果可控，适合生产数据处理	前端仍需选择合适投影进行显示
Leaflet或OpenLayers叠加D3	需要在线底图、缩放、平移交互的WebGIS	底图和交互能力强，D3负责可视表达	D3图层必须跟随地图视图更新

简单总结：普通专题地图先用 D3.js 内置投影；地图大小位置不好调时用 fitSize；需要和在线底图联动时，让 Leaflet 或 OpenLayers 管坐标；只有在特殊需求下才写自定义投影算法。

检查清单：发布前确认D3.js地图可视化是否可靠

• 数据格式：确认 GeoJSON 能被正常解析，features 数组存在。
• 坐标顺序：确认坐标为 [经度, 纬度]。
• 坐标范围：确认不是米制投影坐标误当成经纬度。
• 投影选择：中国或局部区域可从 d3.geoMercator() 开始。
• 范围适配：优先尝试 projection.fitSize()。
• 图层一致：边界、点位、线数据必须使用同一个投影。
• 标注位置：用 path.centroid() 时注意狭长、多岛、多面区域可能不理想。
• 性能优化：大 GeoJSON 应做简化、切片或按需加载。
• 交互验证：鼠标悬停、高亮、点击查询要确认绑定的是正确要素。
• 底图叠加：与 WebGIS 底图叠加时，要确认投影和视图更新机制一致。

FAQ：D3.js可视化地图常见问题

D3.js可视化地图难吗？

如果只是绘制 GeoJSON 行政区边界、做颜色分级图或添加简单交互，D3.js可视化地图不算难。难点主要在投影、坐标系和数据预处理。掌握 d3.geoMercator()、d3.geoPath() 和 projection.fitSize() 后，大多数基础地图都可以完成。

D3.js投影算法一定要自己写吗？

不一定。实际项目中，大多数地图可视化直接使用 D3.js 内置投影即可。只有在特殊投影、非标准坐标、教学演示或自定义地图坐标系统中，才需要自己写投影算法。

为什么我的GeoJSON地图在D3.js里不显示？

常见原因有四个：GeoJSON 路径加载失败、坐标不是经纬度、投影参数导致地图在画布外、SVG 容器宽高为 0。建议先检查浏览器控制台，再使用 projection.fitSize() 自动适配数据范围。

D3.js可以直接加载Shapefile吗？

D3.js 通常不直接加载 Shapefile。建议先用 QGIS、GDAL、ArcGIS Pro 或后端脚本把 Shapefile 转成 GeoJSON 或 TopoJSON。前端直接处理 Shapefile 会增加依赖和复杂度，不利于网页加载性能。

D3.js地图和Leaflet地图有什么区别？

D3.js 更擅长自定义可视化表达，例如复杂符号、统计图形和 SVG 交互。Leaflet 更擅长 WebGIS 地图浏览，例如瓦片底图、缩放、平移和图层管理。如果项目需要在线底图，通常用 Leaflet 管地图，用 D3.js 做覆盖层可视化。

点数据和面数据为什么对不上？

最常见原因是两份数据坐标系不一致，或其中一份经纬度顺序写反。点、线、面图层必须使用同一坐标基准和同一投影函数。绘制时也要确保所有图层共用同一个 projection。

D3.js地图需要考虑坐标系吗？

需要。虽然 D3.js 不像专业 GIS 软件那样完整管理坐标参考系统，但它的地图投影默认处理经纬度数据。如果输入数据是投影坐标，必须先转换，否则地图位置和形状都会出错。

结论：先用内置投影解决问题，再理解投影算法

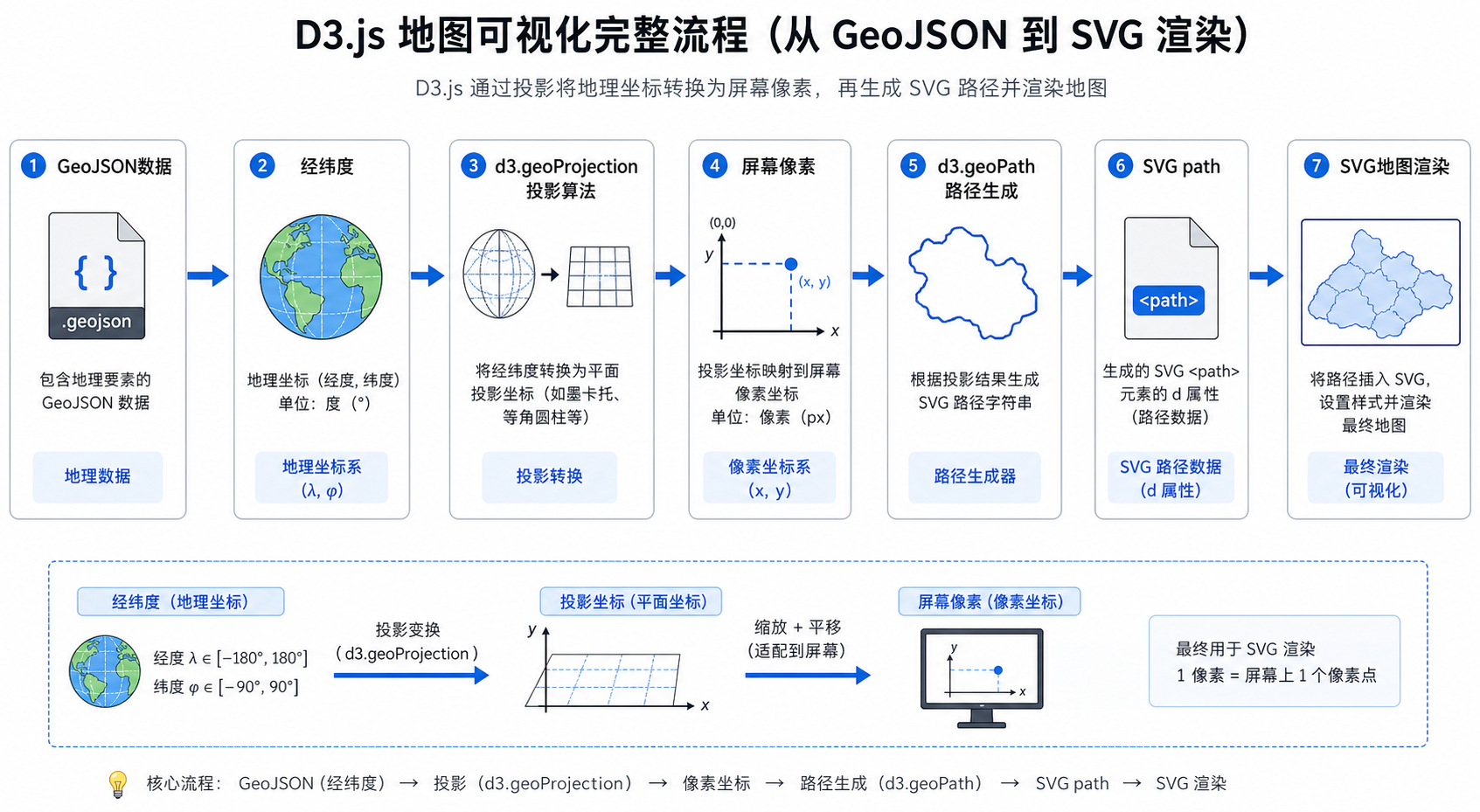

D3.js可视化地图的核心不是把每个坐标点手动画出来，而是建立正确的流程：准备 GeoJSON，经纬度坐标进入投影函数，d3.geoPath() 生成 SVG 路径，最后根据业务需求添加颜色、标注和交互。

对于 GIS 学生、初级 GIS 工程师和 WebGIS 开发者，建议先掌握 D3.js 内置投影和 fitSize 自动适配，再进一步学习自定义 d3.geoProjection。这样既能快速完成实际地图可视化，又能逐步理解投影算法背后的坐标转换逻辑。

如果你的目标是生产级 WebGIS，不要把所有空间处理都放在前端。坐标转换、裁剪、简化和拓扑修复更适合在 QGIS、GDAL、PostGIS 或后端服务中完成，D3.js 则专注于把已经处理好的空间数据表达得更清楚、更易交互。
