ArcGIS自动化入门指南(含：arcgis中如何进行自动矢量化操作?详细步骤解析)
很多人第一次接触 ArcGIS自动化，往往不是从复杂脚本开始，而是从一个非常具体的问题开始：手里有一批栅格影像、分类结果或扫描图件，能不能尽快转成可编辑的线和面？这就是很多人真正想问的那个问题：arcgis中如何进行自动矢量化操作？
自动矢量化听起来像“点一下就能把图全变成要素”，但在真实 GIS 工作里，它更像一条半自动生产流程。你需要先把栅格数据准备对，再根据目标边界特征选择转面还是转线，然后做大量后处理，最后才能把结果接入分析、制图或建库。本文会围绕这个实际场景，把 ArcGIS 自动矢量化的核心逻辑、详细步骤和批量化思路讲清楚，尽量帮你避开“工具会用，但结果不好用”的常见坑。
问题背景：为什么自动矢量化总是比想象中难
在很多项目里，原始资料并不是干净的矢量成果，而是分类栅格、扫描地形图、纸质图件、黑白线稿，或者经过阈值提取的目标区域。这类数据表面上已经“有边界了”，但距离真正可分析的矢量数据还差一段很长的路。直接转面、转线当然能出结果，可这些结果常常伴随着锯齿边界、碎片面、断裂线、噪声点和错误分类。
也正因为这样，很多人第一次做自动矢量化时会产生错觉：软件明明已经生成了 shp 或要素类，为什么还需要这么多后处理？原因很简单，ArcGIS 能把像元关系转成几何结构，但它并不能自动替你判断哪些边界是业务上有意义的，哪些小斑块其实只是噪声，哪些线应该连起来，哪些面需要融合。
所以，自动矢量化真正的难点不只是“找到 Raster to Polygon”，而是如何让输出结果足够干净、足够稳定，并且能继续进入后续 GIS 工作流。
核心原理：自动矢量化到底是在把什么转换成什么
理解 arcgis中如何进行自动矢量化操作，首先要明白它的本质不是“识图魔法”，而是把栅格中相邻像元的数值关系，转成点、线、面几何结构。也就是说，自动矢量化能不能做得好，首先取决于输入栅格本身是不是已经把对象表达清楚了。
如果你输入的是分类栅格
比如土地利用分类、提取后的水体掩膜、建筑物分割结果，这类数据通常最适合做 栅格转面。因为像元值本身已经代表了对象类别，转面之后就能得到同类区域的面要素。
如果你输入的是线状扫描图或边界线稿
比如纸质等高线图、道路线稿、管线示意图，这类数据更可能需要先增强线条、消除背景，再考虑 栅格转线。这里的关键是线是否连续、是否细而清晰，否则结果很容易断裂。
如果你输入的是普通影像
那通常不能直接自动矢量化。更稳妥的顺序应该是先做影像分类、阈值分割或对象提取，把目标区域先从影像中“分离出来”，再谈栅格转矢量。直接拿原始影像去转线转面，结果往往没有业务意义。
| 输入类型 | 更常见的目标 | 优先工具方向 |
|---|---|---|
| 分类栅格 | 面要素提取 | Raster to Polygon |
| 线状扫描图 | 线要素恢复 | Raster to Polyline |
| 普通遥感影像 | 先分割再转矢量 | 先分类/阈值处理，再转面或转线 |

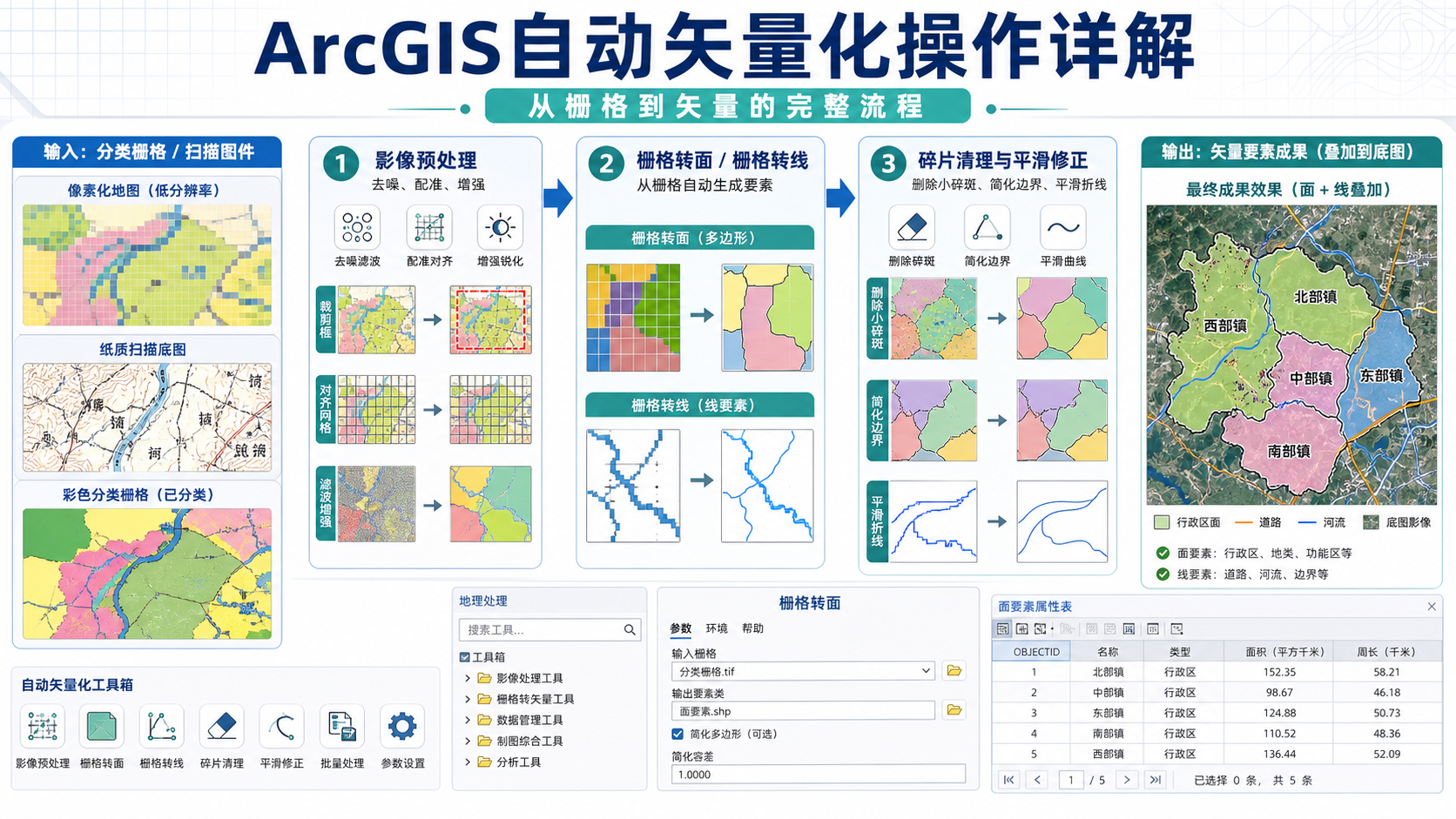

arcgis中如何进行自动矢量化操作：完整步骤怎么走
第 1 步：先判断输入数据是不是已经适合转矢量
这是很多初学者最容易跳过的一步。自动矢量化之前，先问自己两个问题：输入栅格里的目标边界是否已经足够清晰？像元值是否已经稳定地区分了目标与背景？如果答案是否定的，就不要急着打开转换工具，而应该先做预处理。
第 2 步：做必要的栅格预处理
预处理常见动作包括裁剪研究区、重分类、阈值提取、平滑噪声、增强边界对比。比如水体提取结果里有大量孤立小斑块，就应该先做区域筛选；扫描线稿背景杂乱，就要先把黑白线和底色尽量分开。自动矢量化效果好不好，很大程度上在这一步就已经决定了。
第 3 步：根据目标选择栅格转面或栅格转线
如果你要的是水体、林地、建筑轮廓、土地利用斑块这类区域对象，一般优先用 Raster to Polygon。如果你要的是道路中心线、边界线、等高线这类线性结果，则更偏向 Raster to Polyline。工具选择本身不难，难的是你要明确最终业务对象到底是面还是线。
第 4 步：注意简化参数不是越平滑越好
很多人会在转面时直接选简化边界，希望结果更好看。但这要看你的场景。如果你做的是概略表达，适度简化可以减少锯齿；如果你做的是红线边界、地块界线或高精度成果，过度简化可能反而损失关键形状特征。参数选择没有绝对标准，核心是服务于你的精度要求。
第 5 步：转完以后立刻做碎片、毛刺和断裂检查
自动矢量化后的结果通常都不该直接交付使用。你要第一时间检查：
- 是否出现大量异常小面。
- 边界是否锯齿过重。
- 线是否断裂或悬挂。
- 是否有明显不合理的噪声对象。
这一步实际上是自动矢量化成功与否的分水岭。很多工具跑得很快，但真正花时间的往往是结果整理。
第 6 步：用后处理工具把结果整理成可分析要素
面要素常见处理包括消除碎片面、融合同类区域、平滑边界、修复几何；线要素则常见于平滑线、删除毛刺、延伸连接、拓扑检查。不要把这些后处理看作附属工作，它们本身就是自动矢量化流程的一部分。
第 7 步：把重复流程封装成 ModelBuilder 或 ArcPy
如果你面对的是一批同类型影像或分类栅格，比如一个地区月度更新的水体掩膜、多个县区的土地覆盖分类结果，就非常适合把“预处理 – 转面 – 消碎片 – 平滑 – 输出”这一串动作固定下来。这样自动矢量化就不再是一次性操作，而是一条能复用的生产流程。
一步步实操：以水体分类栅格转面为例
下面用一个很典型的案例说明自动矢量化怎么真正落地。假设你已经有一份提取好的水体分类栅格，水体像元值为 1，背景为 0，你想把它转换成水体面，并计算每个水体斑块面积。
第一步：先把研究区裁干净
不要把整幅原始栅格直接拿去转面，尤其是边界外还有很多无关区域时。先裁剪到研究区，能明显减少噪声和无用要素数量，也能加快后续处理速度。
第二步：检查分类结果里有没有碎片
如果分类栅格中有大量零散单像元小块，直接转面后就会生成大量细碎 polygon。更稳的做法是先做区域组、重分类或邻域平滑，把明显噪声处理掉。
第三步：运行 Raster to Polygon
选择输入栅格和用于识别类别的字段，一般就是 Value 字段。如果你更重视边界原样保留，可以先不简化；如果只是做宏观面积统计，可以适度简化边界。
第四步：删除极小碎片面
转面之后，先按面积字段排序，看看是否出现大量明显不合理的小面。很多情况下，这些碎片只是分类噪声的几何化结果，应该被删除或消除，而不是带入后续统计。
第五步：修复几何并计算面积
清理完碎片后，做一次几何修复，再新增面积字段。这样输出的面才更适合后续统计、叠加和制图。如果后面要和行政区叠加统计各区水体面积，这一步尤其不能省。
import arcpy
arcpy.env.workspace = r"D:WaterProjectresults.gdb"
arcpy.env.overwriteOutput = True
input_raster = "water_mask"
output_polygon = "water_polygon"
arcpy.conversion.RasterToPolygon(
input_raster,
output_polygon,
"NO_SIMPLIFY",
"Value"
)
arcpy.management.RepairGeometry(output_polygon)这段脚本很短，但它适合作为自动矢量化流程的骨架。真正的项目里，通常还要继续接碎片筛除、字段初始化、面积统计和批量输出。
自动矢量化和人工描绘怎么选
边界规则、对象清晰时，优先自动矢量化
如果目标区边界清楚、分类结果稳定，自动矢量化通常能大幅提高效率，特别适合大范围批量任务。
边界复杂、语义判断强时，人工修正依然重要
比如建筑阴影严重、道路被遮挡、扫描图质量差、边界语义依赖人工判断时，自动提取结果只能作为草稿，后续仍要人工修边和确认。
最稳的方式通常是“自动提取 + 人工质检”
这也是很多成熟项目的实际做法。自动化负责提速，人负责把关语义和质量。两者不是替代关系，而是分工不同。
| 方式 | 适合场景 | 特点 |
|---|---|---|
| 自动矢量化 | 批量、边界清楚、分类稳定 | 效率高，但需后处理 |
| 人工描绘 | 小范围、复杂边界、精细成果 | 精度可控，但耗时高 |
| 自动加人工质检 | 大多数正式项目 | 兼顾效率和质量 |
常见坑点：为什么自动矢量化结果经常“不好用”
1. 输入栅格本身就不干净
如果分类噪声多、边界模糊、背景没分离清楚，再好的转换工具也只是把脏栅格转换成脏矢量。
2. 不分场景就默认简化边界
简化可以让结果更顺眼，但有时也会让边界偏离真实轮廓。尤其是高精度项目，参数必须试跑再决定。
3. 转完就直接拿去统计
这是最常见的错误。碎片面、断裂线和异常几何如果不先处理，面积统计和叠加分析都会被污染。
4. 只会单张处理，不会固定流程
如果每次都手工点一遍，影像一多，效率和一致性都会迅速下降。真正值得投入的是把高频步骤固定成批处理流程。
实践检查清单：一套自动矢量化流程是否已经够稳
- 输入栅格是否已经完成必要预处理和研究区裁剪。
- 目标对象是否已经和背景清晰分离。
- 是否根据业务对象正确选择了转面或转线。
- 简化参数是否经过样本测试，而不是默认使用。
- 转后结果是否检查了碎片、毛刺、断裂和异常几何。
- 是否进行了几何修复和必要的字段补充。
- 重复性任务是否已经开始用 ModelBuilder 或 ArcPy 固定流程。
FAQ：做 ArcGIS 自动矢量化时最常见的几个问题
arcgis中如何进行自动矢量化操作，最关键的一步是什么
最关键的通常不是转换工具本身，而是输入栅格是否已经被预处理得足够干净。很多结果问题其实都出在转换前。
Raster to Polygon 和 Raster to Polyline 怎么选
如果最终对象是区域斑块，优先转面；如果最终对象是边界线或线性结构，优先转线。不要只看输入是栅格，更要看业务对象是什么。
自动矢量化能完全替代人工描图吗
大多数正式项目里不能完全替代。更现实的方式是先自动提取，再人工质检和修正。
为什么转出来的面特别碎
通常是因为输入分类结果噪声多、单像元斑块多，或者预处理不充分。应先回到栅格阶段做平滑、筛除小斑块，再重新转面。
自动矢量化最适合先自动化哪一部分
最适合先自动化的是批量裁剪、转面转线、几何修复、基础碎片清理和统一输出命名，这些步骤重复度高、规则也比较稳定。
结论：自动矢量化真正有价值的地方，不是“能转”，而是“转出来还能继续用”
回到文章开头的问题，arcgis中如何进行自动矢量化操作？最实用的答案不是只告诉你工具路径，而是让你建立一条完整思路：先把栅格准备好，再根据对象选择转线还是转面，接着做碎片清理、几何修复和字段整理，最后再把高频步骤交给自动化流程。
对 GIS 从业者来说，ArcGIS自动化 在自动矢量化场景里的真正价值，不是替代所有人工判断，而是把最重复、最机械、最容易漏掉的部分稳定地执行掉。只要你把这条链路跑顺了，后面无论是水体提取、土地利用斑块整理，还是扫描图数字化，效率和成果质量都会明显提升。
