历史地图配准难吗?ArcGIS地理配准咋做? 这个问题常见于把老纸质地图、扫描图、民国地形图、历史行政区划图叠加到现代底图上的场景。难点不在“点几个按钮”，而在于控制点怎么选、坐标系怎么定、变换方法怎么选，以及配准后如何判断结果是否可信。

引言：历史地图配准到底难在哪里

历史地图配准的目标，是把一张没有空间坐标的扫描地图，放到真实地理位置上。比如你有一张扫描版老县志地图，想让它与现代道路、河流、行政边界或卫星影像对齐，就需要做地理配准。

在ArcGIS中，地理配准通常指将栅格影像通过控制点、坐标系和几何变换，定位到指定空间参考中。对于普通航片或扫描图，流程比较直接；但历史地图往往存在纸张变形、绘图误差、投影信息缺失、地名变化等问题，所以更容易出现“局部对齐、整体跑偏”的情况。

因此，历史地图配准不是单纯追求残差越小越好，而是要结合地图来源、比例尺、控制点质量和使用目的来判断结果是否够用。

背景：ArcGIS地理配准适合解决哪些历史地图问题

ArcGIS地理配准适合处理以下几类历史地图数据：

• 扫描版历史地形图、旧版行政区划图、历史城市规划图。
• 只有图片格式的地图，例如 JPG、PNG、TIFF，但没有正确空间参考。
• 有经纬网、公里网、图廓点或已知地名点的历史地图。
• 需要与现代矢量数据、遥感影像或在线底图叠加分析的老地图。

如果历史地图完全没有可识别的地物、地名或网格线，ArcGIS仍然可以配准，但控制点会非常依赖人工判断，结果的不确定性会明显增加。

常见输入数据包括：

• 历史地图扫描图：JPG、PNG、TIFF。
• 参考数据：现代行政区、道路、河流、POI、影像底图。
• 目标坐标系：CGCS2000、WGS 84、地方投影坐标系或项目要求的坐标系。

原理：历史地图配准的核心是控制点和坐标变换

历史地图配准的基本原理，是在历史地图和参考地图之间建立一组对应关系。每一组对应关系通常叫控制点，也就是在旧地图上点一个位置，再在现代参考数据上点它对应的真实位置。

ArcGIS会根据这些控制点计算一个变换模型，把扫描地图拉伸、旋转、平移或局部扭曲到目标坐标空间中。常见变换方式包括：

• 一阶多项式：主要处理平移、旋转、缩放和倾斜，适合整体形变较小的地图。
• 二阶或三阶多项式：可以处理更复杂的弯曲变形，但需要更多控制点，也更容易造成局部过度拉伸。
• 样条变换：强调控制点附近精确贴合，适合局部纠正，但整体距离和形状可能变化较大。
• 投影变换：适合类似倾斜拍摄或透视变形的影像场景。

在历史地图配准中，控制点质量通常比控制点数量更重要。一个选错的控制点，可能比少选两个控制点带来的误差更严重。

判断配准好坏时，不要只看ArcGIS给出的残差值。还要看道路、河流、边界、居民点等地物是否在空间上合理重合。

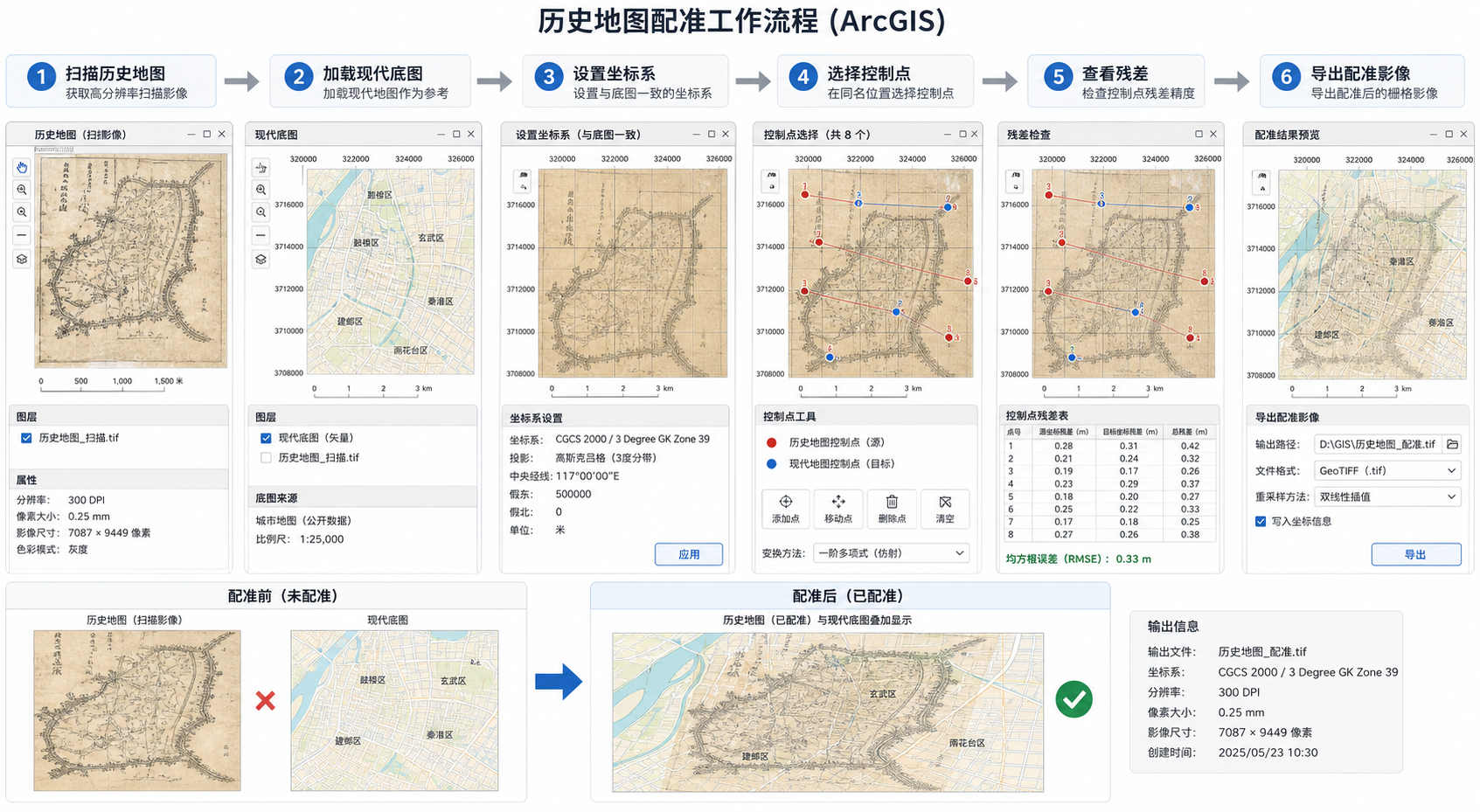

步骤：ArcGIS地理配准历史地图的实际操作流程

步骤一：准备历史地图和参考数据

开始配准前，先检查历史地图扫描图是否清晰。建议使用分辨率较高、边框完整、图名和比例尺可见的扫描图。如果图片倾斜严重，可以先在图像软件中做基础裁剪和旋转，但不要随意拉伸。

参考数据建议选择与历史地图内容最接近的图层。例如历史地图上河流很清楚，就用现代河流或影像水系作为参考；如果道路变化很大，就不要过度依赖现代道路。

• 历史行政区划图：优先参考行政边界、河流、山脊线、老城位置。
• 历史城市地图：优先参考老城区街道格局、城墙遗址、河道、桥梁。
• 历史地形图：优先参考经纬网、公里网、山峰、河流交汇点。

步骤二：在ArcGIS中设置正确的地图坐标系

打开ArcGIS Pro或ArcMap后，先加载参考数据，并确认当前地图或数据框的坐标系。历史地图本身通常没有坐标系，但它最终会被配准到参考数据所在的坐标系中。

如果参考数据坐标系混乱，后面的历史地图配准也会跟着出错。建议先检查以下内容：

• 参考图层是否有定义坐标系。
• 不同参考图层叠加是否正常。
• 项目要求使用的是地理坐标系还是投影坐标系。
• 面积、距离分析是否需要使用投影坐标系。

如果只是做可视化叠加，WGS 84或Web Mercator可能够用；如果要做面积、距离或精细空间分析，应优先使用适合研究区的投影坐标系。

步骤三：加载扫描历史地图

将历史地图图片添加到ArcGIS项目中。刚加载时，它可能出现在错误位置，甚至完全看不到，这是正常现象。因为扫描图还没有空间坐标，ArcGIS无法知道它应该放在地球上的哪里。

在ArcGIS Pro中，可以使用“影像”相关工具中的地理配准功能；在ArcMap中，可以启用“Georeferencing”工具条。不同版本界面名称略有差异，但核心操作都是添加控制点、选择变换方式、更新或另存配准结果。

步骤四：选择第一批可靠控制点

控制点选择是ArcGIS地理配准最关键的一步。建议从地图四周和中心区域均匀选择，而不是集中在一个角落。常用控制点包括：

• 经纬网交点或公里网交点。
• 河流交汇点。
• 明显的桥梁位置。
• 山峰、湖泊端点、海岸线转折点。
• 长期稳定的古城、老街区、历史建筑位置。

不建议优先选择以下点位：

• 现代新修道路交叉口。
• 已经改道的河流。
• 填海、拆迁、城市扩张区域。
• 历史地图上符号夸张、位置不精确的地名点。
• 图边缘严重卷曲或扫描变形的位置。

通常一阶多项式至少需要3个控制点，但实际工作中建议先布设6到10个高质量控制点，再观察整体叠加效果。对于变形较复杂的历史地图，可以增加控制点数量，但要避免用错误点“强行拉正”。

步骤五：查看残差并调整控制点

ArcGIS会显示控制点残差，残差表示某个控制点经过变换后与目标位置之间的偏差。残差过大的点需要重点检查。

处理残差时，可以按下面顺序判断：

1. 确认旧地图点位是否点在正确地物上。
2. 确认参考地图点位是否选择了同一个地物。
3. 检查该地物在历史时期是否可能发生移动或变化。
4. 观察该点是否位于扫描图边缘、折痕、污损或变形区域。
5. 必要时删除该控制点，重新选择更稳定的点。

需要注意，残差低不一定代表整张历史地图配准准确。如果控制点全部集中在城市中心，中心区域残差可能很低，但郊区或边缘区域可能严重偏移。

步骤六：选择合适的变换方法

对于大多数历史地图配准，可以从一阶多项式开始。它不会过度扭曲地图，适合保持整体形状。如果发现旧地图存在明显纸张变形或扫描变形，再考虑二阶多项式或样条变换。

变换方法	适用场景	注意事项
一阶多项式	整体偏移、旋转、比例变化较明显，但局部变形不严重	稳定、易解释，适合多数基础配准
二阶多项式	纸张有轻微弯曲，局部位置存在系统偏差	需要更多控制点，边缘可能被拉伸
三阶多项式	复杂变形较明显的大幅扫描地图	控制点质量要求高，不建议初学者直接使用
样条变换	希望控制点附近尽量贴合	局部精度高，但整体形状和距离可能变化明显

如果你的目标是历史展示或定性对比，一阶或二阶多项式通常更稳妥。如果你的目标是从历史地图上数字化地块边界、河道变化或城镇范围，就需要更严格地检查局部误差。

步骤七：保存配准结果

配准效果确认后，需要保存结果。通常有两种方式：

• 更新地理参考信息：保存配准参数，让原始影像通过附加文件或元数据获得空间位置。
• 另存为新的配准影像：生成新的GeoTIFF或其他带空间参考的栅格文件。

如果后续要在其他GIS软件中使用，建议导出为GeoTIFF，并确认坐标系、像元大小和范围都正确。不要只保存ArcGIS项目文件，否则换电脑或换软件后可能找不到配准结果。

步骤八：验证历史地图配准结果

配准完成后，至少做三类验证：

• 叠加验证：与现代河流、道路、行政边界或影像底图叠加查看。
• 控制点外验证：找几个没有参与配准的独立点，检查它们的位置偏差。
• 业务验证：判断结果是否满足你的用途，例如展示、数字化、空间统计或变化分析。

如果只是做论文插图或历史地图展示，允许存在一定视觉误差；如果要做空间叠加分析，就必须记录配准方法、控制点来源、坐标系和误差情况。

常见坑：ArcGIS历史地图配准经常出错的地方

把现代道路当作历史控制点

很多初学者会直接用现代道路交叉口配准历史地图。问题是道路可能重建、拓宽、改线，尤其在城市地区变化很大。历史地图配准更适合选择长期稳定的自然地物或历史核心地物。

控制点集中在一小片区域

控制点集中会导致局部看起来很准，但远离控制点的区域误差很大。应尽量在图幅四角、边缘和中心都布设控制点。

忽略坐标系导致整体偏移

如果参考数据本身坐标系定义错误，或者把地理坐标系和投影坐标系混用，配准结果可能出现整体偏移。配准前一定要先检查参考数据是否能正确叠加。

盲目追求残差最小

删除残差大的点可以降低总残差，但如果删除的是地图边缘的重要控制点，可能会让边缘区域失控。残差只是参考，空间分布和地物合理性同样重要。

过度使用高阶变换

高阶变换能让地图更贴合控制点，但也可能把地图拉得不符合真实空间关系。对于历史地图，过度扭曲可能会破坏原图本身的历史信息。

方法比较：ArcGIS地理配准与其他处理方式怎么选

方法	优点	适合人群	局限
ArcGIS地理配准	界面成熟，控制点管理方便，适合生产流程	ArcGIS用户、GIS工程人员、空间分析人员	需要授权环境，初学者要理解坐标系和变换方法
QGIS地理配准器	免费开源，支持常见变换和GeoTIFF输出	学生、开源GIS用户、轻量项目	复杂项目中的数据管理和企业流程支持较弱
GDAL命令行配准	适合批处理和自动化	Python GIS、数据工程、批量处理用户	学习门槛较高，不适合完全手工判断控制点的场景
图像软件手动拉伸	操作直观	仅做视觉展示的用户	通常没有规范空间参考，不适合GIS分析

如果你的工作环境已经使用ArcGIS，历史地图配准优先在ArcGIS中完成会更方便。它能与后续矢量化、空间分析、制图输出和项目管理流程衔接得更好。

检查清单：做ArcGIS地理配准前后要确认什么

配准前检查

• 历史地图扫描图是否清晰，图廓、比例尺、网格线是否完整。
• 参考数据是否有正确坐标系。
• 参考数据之间是否能正常叠加。
• 是否明确最终用途：展示、数字化、叠加分析还是制图输出。
• 是否知道历史地图的大致年代、比例尺和覆盖范围。

控制点检查

• 控制点是否分布在图幅四周和中心。
• 是否优先使用稳定地物，而不是变化剧烈的现代设施。
• 每个控制点是否能在历史地图和参考数据中明确识别。
• 是否记录了控制点选择依据。
• 是否检查了残差异常点。

配准后检查

• 配准影像是否导出为带空间参考的文件。
• 坐标系是否符合项目要求。
• 与参考底图叠加是否存在明显整体偏移。
• 边缘区域是否发生过度拉伸。
• 是否保留原始扫描图和配准说明，便于复核。

FAQ：历史地图配准和ArcGIS地理配准常见问题

历史地图配准一定要知道原始投影吗？

最好知道，但不一定必须知道。很多历史地图没有完整投影信息，这时可以通过控制点把它配准到现代坐标系中。不过，如果原图投影未知，配准结果应注明不确定性，尤其不要直接用于高精度测量。

ArcGIS地理配准需要多少个控制点？

一阶多项式理论上至少需要3个控制点，但实际历史地图配准通常建议使用6到10个以上质量较高的控制点。若使用二阶、三阶或样条变换，需要更多控制点，并且要保证分布均匀。

为什么控制点残差很小，但地图叠加还是不准？

常见原因是控制点分布太集中、控制点本身选错、参考数据坐标系有问题，或者历史地图存在局部绘图误差。残差只能说明控制点附近的拟合情况，不能完全代表整张地图的空间准确性。

历史地图配准后可以直接量面积吗？

不建议直接量，除非你已经确认配准精度、坐标系和地图比例尺都满足要求。历史地图存在原始绘制误差和扫描变形，用于面积统计前应进行误差说明，最好只在合适比例尺和精度范围内使用。

ArcGIS中配准好的历史地图为什么换电脑后不显示位置？

可能是只保存了项目文件，没有正确保存地理参考信息或导出配准影像。建议导出为GeoTIFF，并把影像文件、坐标系文件和项目文件一起归档。

历史地图边缘总是对不齐怎么办？

先检查边缘是否存在扫描卷曲、纸张折痕或原图变形。如果边缘不是重点区域，可以优先保证研究区范围内的配准质量；如果边缘也很重要，可以增加边缘控制点，尝试二阶多项式，但要避免整体过度扭曲。

结论：历史地图配准不难，但要按GIS逻辑做

历史地图配准难不难，取决于你是否掌握了控制点、坐标系、变换方法和结果验证这四个关键环节。ArcGIS地理配准提供了成熟工具，但工具本身不能替你判断历史地物是否稳定、控制点是否可靠、误差是否可接受。

实际工作中，建议先用可靠参考数据建立坐标环境，再从稳定地物中均匀选择控制点，从一阶多项式开始测试，逐步检查残差和叠加效果。最后导出带空间参考的成果文件，并记录配准方法和误差说明。

如果只是做历史地图展示，重点是视觉叠加合理；如果要做空间分析，重点是精度验证和误差控制。把这两类目标区分清楚，ArcGIS历史地图配准就会变得可控得多。
