古建筑三维怎么建模?倾斜摄影数据如何跑? 这是很多 GIS 学生、测绘从业者和三维实景建模项目组在第一次接触文物建筑数字化时最容易卡住的问题：照片拍了很多，航线也飞了，但不知道数据能不能用、软件参数怎么设、模型破洞和拉花该怎么修。

本文以古建筑三维建模为主线，围绕倾斜摄影数据处理、像控点布设、空三加密、三维重建、模型修复和成果发布，整理一套可落地的工作流程。重点不放在“软件按钮介绍”，而是解释每一步为什么要做、做错会出现什么问题，以及如何检查结果是否可靠。

引言：古建筑三维建模不是简单把照片丢进软件

古建筑三维建模常见的数据来源包括无人机倾斜摄影、地面近景摄影、激光点云、全景影像和人工精修建模。对于多数 GIS 项目来说，倾斜摄影数据是效率最高、成本相对可控的一种方式。

但古建筑和普通建筑不同。它通常有屋檐、斗拱、廊柱、雕花、台阶、院墙、树木遮挡和复杂阴影。如果只用常规航测思路，很容易得到一个“远看像、近看糊、边角破”的模型。

所以，古建筑三维怎么建模的核心不是某一个软件，而是一条完整链路：采集方案、控制精度、影像质量、空三质量、重建参数、模型修补、坐标转换和 WebGIS 发布。

背景：倾斜摄影数据如何跑，先看数据是否合格

很多人一上来就问倾斜摄影数据如何跑，其实第一步不是打开软件，而是检查数据。影像质量不合格，后面即使跑出模型，也会出现错层、拉花、破洞、纹理模糊和坐标不准。

1. 古建筑倾斜摄影数据应包含什么

• 多角度照片：通常包括正射方向和前、后、左、右四个倾斜方向。
• 地面补拍照片：用于补充屋檐下、门洞、廊柱、墙面细节等无人机看不到的位置。
• POS 信息：照片的经纬度、高程和姿态信息，来自无人机或航测设备。
• 像控点：用于控制模型坐标和精度，尤其是需要和 GIS 底图、地形、地籍或文保范围叠加时。
• 坐标系统说明：例如 CGCS2000、高斯投影、地方独立坐标系或 WGS84。

2. 哪些数据不建议直接跑

• 照片大面积过曝、欠曝或模糊。
• 古建筑屋檐、立面、院落内侧缺少侧向照片。
• 同一区域照片重叠度明显不足。
• 飞行高度变化太大，导致影像分辨率不一致。
• 照片 EXIF 或 POS 信息缺失严重。
• 现场有大量游客、车辆、树枝晃动或施工遮挡。
• 没有任何像控点，却要求厘米级或分米级坐标精度。

如果只是做展示模型，可以适当降低控制要求；如果要用于文保测绘、规划审批、空间分析或数字孪生底座，就必须重视像控点和坐标系统。

原理：倾斜摄影建模到底在计算什么

倾斜摄影建模的底层逻辑可以简单理解为：软件从大量重叠照片中识别同名点，再根据摄影测量原理反算相机位置和三维点位置，最后生成密集点云、三角网格和纹理模型。

1. 空三加密决定模型骨架

空三加密，也叫空中三角测量，是倾斜摄影数据处理的关键步骤。它会计算每张照片的外方位元素，并把同名点连接成一个空间几何网络。

如果空三失败，后面的模型再怎么调参数也很难正确。常见表现包括：

• 照片分组断裂，无法形成完整区域。
• 模型整体变形，建筑被拉长或扭曲。
• 局部区域飘到空中或沉到地下。
• 像控点残差很大，平面或高程精度不稳定。

2. 密集匹配决定模型细节

密集匹配会在空三结果基础上生成大量三维点，形成密集点云。古建筑屋顶瓦片、墙面、台阶和雕刻细节能不能表现出来，主要取决于影像分辨率、重叠度、纹理清晰度和匹配参数。

光滑白墙、玻璃、黑色屋顶、强反光石材、水面和阴影区域很难匹配，所以这些地方容易破洞或纹理发糊。

3. 网格和纹理决定最终观感

三维网格是把点云连接成面，纹理则是把照片贴到网格表面。GIS 展示和 WebGIS 发布通常使用 OSGB、OBJ、FBX、3D Tiles、glTF 或 I3S 等格式。

如果目标是三维场景浏览，模型需要做轻量化和分块；如果目标是文物细节留档，则要保留更高分辨率纹理和局部精细模型。

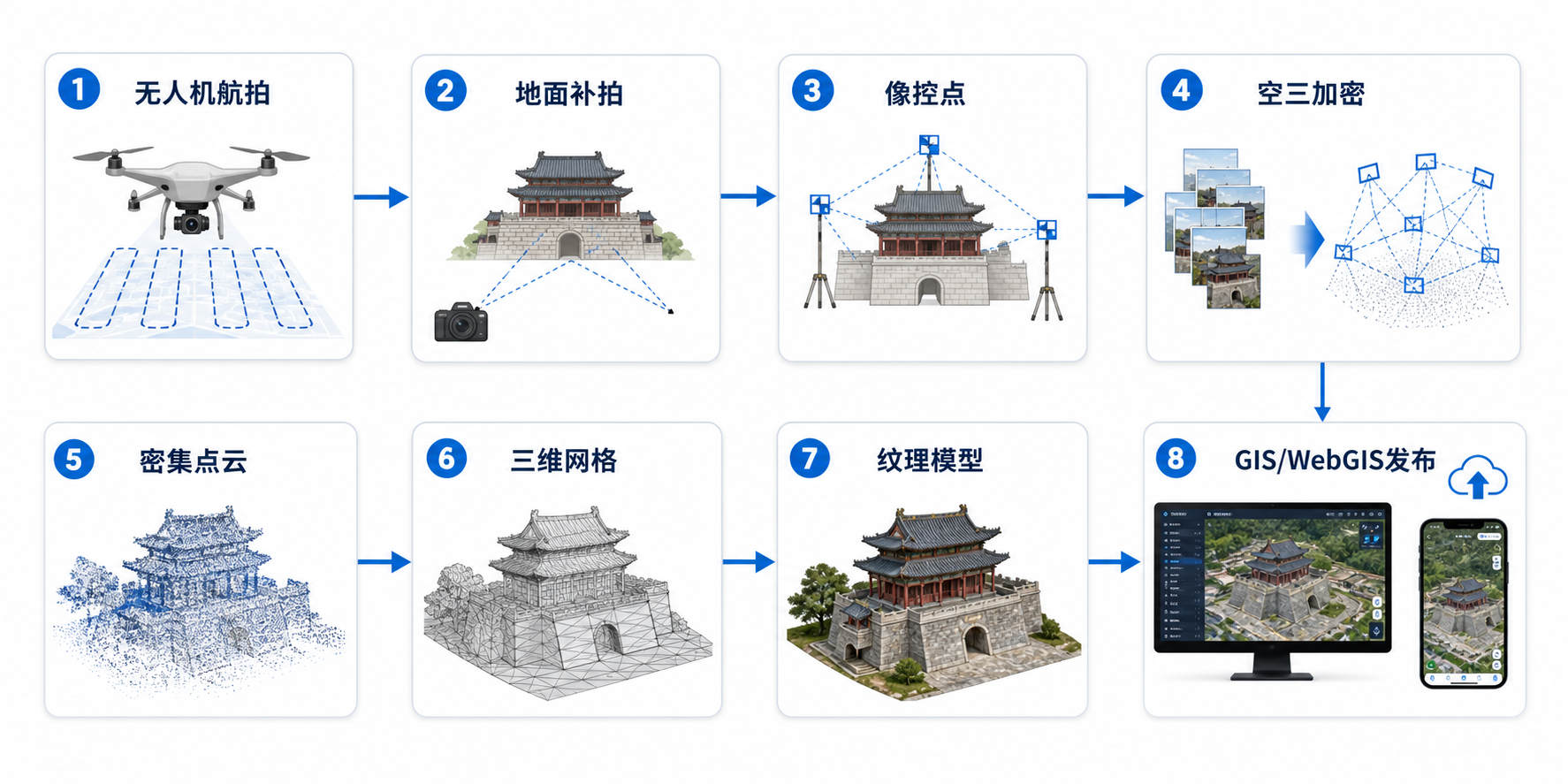

步骤：古建筑三维建模与倾斜摄影数据处理流程

步骤一：明确建模目标和精度等级

在跑数据前，先回答三个问题：

• 模型用于展示、测量、修缮记录，还是 WebGIS 发布？
• 需要多高精度：厘米级、分米级，还是仅作可视化？
• 最终交付格式是什么：OSGB、OBJ、3D Tiles、Cesium 场景、ArcGIS Pro 场景图层，还是 QGIS 可加载数据？

如果只是线上展示，可以优先考虑模型完整性、纹理观感和加载速度。如果要做文保测绘或空间叠加分析，则必须保留坐标系统、像控点报告和精度检查记录。

步骤二：设计无人机航线和地面补拍方案

古建筑倾斜摄影建议采用“空中倾斜摄影 + 地面近景补拍”的组合方式。

• 屋顶和整体轮廓：使用无人机正射和倾斜航线获取。
• 立面和廊柱：使用低空环绕航线或地面相机补拍。
• 屋檐下方：使用手持相机或近景摄影补充。
• 院落内部：单独规划低空或地面采集，避免只拍到屋顶。

对于古建筑三维建模，重叠度宁愿高一点，也不要过低。因为斗拱、飞檐、门窗和雕花区域几何复杂，照片少了很容易匹配失败。

步骤三：布设像控点并统一坐标系统

像控点是把模型放到真实坐标中的关键。常见做法是在建筑周边和院落内部布设均匀分布的像控点，用 RTK、全站仪或控制网测量其坐标。

像控点布设建议：

• 不要只布在一侧，应围绕建筑四周分布。
• 高差明显的场地要兼顾高程控制。
• 像控点应清晰可见，不能被树荫、车辆或游客遮挡。
• 保留部分检查点，不参与解算，只用于验证精度。
• 记录坐标系统、投影带号、中央经线和高程基准。

如果后续要在 ArcGIS Pro、QGIS、Cesium 或其他 WebGIS 平台中叠加底图，坐标系统必须从一开始就统一。

步骤四：导入照片并检查相机和 POS 信息

常用倾斜摄影处理软件包括 ContextCapture、DJI Terra、Metashape、Pix4Dmapper、RealityCapture 等。不同软件界面不同，但核心步骤相似。

导入照片后，先检查：

• 照片数量是否完整。
• 照片是否按架次或相机分组正确。
• 相机焦距、传感器尺寸和畸变参数是否识别正常。
• POS 坐标是否明显偏移。
• 照片时间顺序和空间分布是否连续。

如果软件提示相机参数异常，不要直接忽略。错误的相机参数会影响空三结果，尤其是使用非标准相机或多镜头倾斜摄影设备时。

步骤五：执行空三加密并检查误差

空三加密完成后，不要马上进入重建。先检查空三质量。

• 查看照片是否全部参与解算。
• 查看连接点分布是否均匀。
• 检查是否存在照片块分裂。
• 查看像控点残差是否在项目允许范围内。
• 检查模型粗略位置是否与真实区域一致。

如果空三出现分块，常见原因是照片重叠度不足、相邻航线间影像差异太大、地面补拍和无人机照片缺少连接区域，或者同一建筑存在大量重复纹理。

步骤六：生成密集点云、网格和纹理

空三合格后再进入三维重建。一般流程是密集点云、三角网格、纹理映射。参数应根据目标选择：

• 展示优先：选择中等模型精度，后期做轻量化。
• 细节优先：选择高精度重建，保留较高纹理分辨率。
• WebGIS 发布：控制瓦片大小、纹理尺寸和总面数。
• 测量分析：优先保证坐标、尺度和几何完整性。

古建筑屋檐和墙角容易破洞，可以先用较高精度重建立面与屋檐区域，再根据实际需求裁剪或融合模型。

步骤七：模型修复、裁剪和轻量化

倾斜摄影直接生成的模型往往包含树木、地面杂物、行人、车辆和周边建筑。交付前通常需要清理和优化。

• 删除无关地物和飞点。
• 修补小破洞，但不要过度平滑重要文物细节。
• 裁剪项目边界外的模型。
• 降低无关区域面数，保留重点建筑细节。
• 压缩纹理，避免 Web 端加载过慢。
• 检查模型是否发生坐标偏移或比例变化。

如果使用 Cesium 发布，建议把模型转换为 3D Tiles；如果使用 ArcGIS Pro，可考虑场景图层包或 I3S；如果在 QGIS 中查看，可根据插件和数据规模选择 OBJ、glTF、点云或 3D Tiles 方式。

步骤八：成果检查和 GIS 发布

古建筑三维建模成果不要只看“能不能打开”，还要检查空间位置、比例、纹理、完整性和性能。

• 与正射影像、地形、地籍线或保护范围线叠加检查。
• 测量建筑长度、院落宽度、台阶高差等已知尺寸。
• 检查屋檐、墙角、门洞、廊柱是否破损严重。
• 在目标平台测试加载速度和浏览流畅度。
• 保存处理报告、像控点记录和坐标系统说明。

如果模型要交给 WebGIS 开发人员，最好同时提供模型格式、坐标系统、原点位置、瓦片层级、纹理大小和推荐加载方式。

常见坑：古建筑倾斜摄影建模最容易失败的地方

坑一：只飞屋顶，没有拍立面

很多古建筑模型屋顶看起来还可以，但墙面、门洞和屋檐下方严重破碎。原因通常是无人机航线过高，只覆盖了屋顶，缺少低空倾斜照片和地面补拍。

解决办法是增加环绕航线和地面近景摄影，尤其要补充屋檐下、廊柱内侧和院落空间。

坑二：树木遮挡没有提前处理

古建筑周围常有古树、绿化和院墙。树冠会遮挡屋顶、立面和角点，导致模型破洞。风吹动树叶还会造成匹配噪声。

采集前应选择叶片遮挡较少、光照稳定的时段。如果现场无法清理遮挡，至少要从多个角度补拍被遮挡区域。

坑三：没有像控点却要求高精度

无人机自带 GPS 可以提供大致位置，但不能替代项目控制测量。没有像控点时，模型可能整体偏移、高程不准或尺度存在误差。

如果成果需要进入 GIS 数据库或与规划红线、保护范围线叠加，像控点是必须项。

坑四：坐标系统写错

坐标系统错误是 GIS 项目中非常常见的问题。表现为模型加载到地图上偏离几百米、几公里，甚至出现在另一个城市。

需要核对：

• 经纬度坐标还是投影坐标。
• 是否使用 CGCS2000、WGS84 或地方坐标系。
• 高斯投影带号是否正确。
• 高程基准是否一致。
• WebGIS 是否需要转换到 EPSG:4326、EPSG:3857 或局部 ENU 坐标。

坑五：模型太精细导致 WebGIS 加载卡顿

文保留档需要高精度，但 Web 展示需要性能平衡。直接把高面数 OBJ 或 OSGB 扔到网页中，通常会出现加载慢、浏览器崩溃或移动端打不开。

解决办法是生成分层分块数据，例如 3D Tiles，并针对展示距离设置不同层级的模型细节。

方法比较：古建筑三维建模常用技术路线

方法	适合场景	优点	局限
无人机倾斜摄影	建筑群、院落、屋顶和整体环境建模	效率高，适合 GIS 场景融合	屋檐下、室内和遮挡区域容易缺失
地面近景摄影	立面、雕刻、门窗、廊柱细节	细节好，设备门槛低	范围大时采集和管理成本较高
激光点云	高精度测量、复杂结构、文保记录	几何精度高，适合测量分析	纹理效果依赖额外影像，设备成本较高
人工精修建模	展陈、动画、数字孪生重点建筑	视觉可控，结构清晰	成本高，真实性依赖资料和建模人员经验
倾斜摄影加人工修复	古建筑实景三维展示和 GIS 发布	兼顾效率、真实纹理和可视化效果	需要数据处理和三维修模协同

实际项目中，最推荐的路线通常是“无人机倾斜摄影获取整体，地面近景补充细节，像控点控制精度，后期做模型修复和轻量化”。这条路线最适合 GIS 项目，也更容易交付到 ArcGIS Pro、Cesium、QGIS 或三维平台中。

检查清单：倾斜摄影数据跑模前后要核对什么

采集前检查

• 是否明确成果用途和精度要求。
• 是否规划正射、倾斜、环绕和地面补拍路线。
• 是否避开强逆光、雨雾、大风和人流密集时段。
• 是否布设像控点和检查点。
• 是否记录坐标系统和高程基准。

跑模前检查

• 照片是否完整，是否存在大量模糊照片。
• POS 信息是否正常。
• 相机参数是否被软件正确识别。
• 像控点是否能在多张照片中清晰刺点。
• 地面补拍照片是否能和无人机照片形成连接。

跑模后检查

• 空三是否有断块或明显错位。
• 像控点和检查点残差是否满足项目要求。
• 屋顶、墙面、屋檐、门洞和台阶是否完整。
• 模型坐标是否能和 GIS 底图正确叠加。
• 模型格式和大小是否适合目标平台加载。
• 是否保留处理参数、报告和原始数据备份。

FAQ：古建筑三维建模常见问题

1. 古建筑三维怎么建模，必须用倾斜摄影吗？

不一定。倾斜摄影适合快速获取整体实景模型，但如果需要非常精细的斗拱、壁画、雕刻或室内结构，通常还要结合地面近景摄影、激光扫描或人工精修建模。

2. 倾斜摄影数据如何跑才能减少破洞？

关键是采集阶段保证多角度覆盖，而不是只靠软件补洞。需要提高重叠度，增加低空环绕照片和地面补拍照片，并在屋檐、墙角、廊柱和院落内部加强覆盖。

3. 没有像控点可以做古建筑三维建模吗？

可以做展示模型，但不建议用于精确测量和 GIS 空间叠加。没有像控点时，模型位置、高程和尺度可能存在误差。如果要和保护范围、地籍线、规划数据叠加，建议布设像控点。

4. 古建筑倾斜摄影模型为什么纹理发糊？

常见原因包括照片分辨率不足、飞行高度过高、光照不均、照片模糊、纹理映射参数较低，或者目标区域在照片中只占很小比例。解决办法是提高采集质量，并对重点立面做近景补拍。

5. 倾斜摄影模型可以放到 Cesium 或 WebGIS 里吗？

可以，但通常需要转换为 3D Tiles、glTF 或平台支持的三维瓦片格式。直接加载高面数模型会很卡，建议做分块、层级细节、纹理压缩和坐标转换。

6. QGIS 或 ArcGIS Pro 能查看古建筑三维模型吗？

可以，但要看模型格式和数据规模。ArcGIS Pro 对场景图层、I3S、点云和多种三维数据支持较好；QGIS 可结合三维视图、点云或相关插件查看部分三维数据。大型倾斜摄影成果更适合先转换为分块格式。

7. 古建筑三维建模成果交付时应包含哪些文件？

建议包含原始照片、处理工程文件、空三报告、像控点成果、三维模型、纹理文件、坐标系统说明、精度检查记录和发布格式文件。如果是 WebGIS 项目，还应提供 3D Tiles 或场景服务发布说明。

结论：先把采集和控制做好，再谈软件跑模

古建筑三维怎么建模?倾斜摄影数据如何跑? 这个问题的答案不是单纯选择某个软件，而是建立一套完整、可检查、可交付的 GIS 三维建模流程。

对于古建筑三维建模，采集质量决定上限，像控点决定空间可靠性，空三决定模型骨架，密集匹配决定细节，轻量化决定能否顺利发布到 WebGIS。只要把这些环节逐一检查，倾斜摄影数据处理就会从“碰运气跑模型”变成“可控的工程流程”。

如果你是第一次做古建筑项目，建议从一个小范围院落开始测试完整流程：先采集一组高质量倾斜摄影数据，加入像控点，跑通空三、重建、修复、转换和发布，再把经验扩展到更大的建筑群。
