“城市天际线如何控制?GIS三维可视域怎么算?”这个问题，通常出现在城市设计、控规评估、历史风貌保护、景观廊道管控和高层建筑方案比选中。本文用 GIS 的实际工作流说明：如何把“看得见、挡不挡、 skyline 是否超控”转成可计算、可复核的三维可视域分析。

引言：城市天际线控制不是只看建筑高度

很多同学刚接触城市天际线控制时，会以为只要把建筑高度限制在某个数值以下就可以。实际项目中并不是这样。天际线是否协调，取决于观察点在哪里、视线方向是什么、地形是否起伏、前景建筑是否遮挡，以及远景山体、水岸、地标建筑是否需要保留可视关系。

GIS三维可视域计算的价值在于：把“从某个点能不能看到某栋建筑、某段山脊、某条景观廊道”变成空间分析结果。这样，规划师、GIS工程师和设计单位可以用同一套数据讨论问题，而不是只凭效果图判断。

本文重点讲一个具体任务：基于地形、建筑高度和观察点，计算城市三维可视域，并用结果辅助城市天际线控制。

背景：城市天际线控制常见的三类GIS问题

在实际工作中，城市天际线控制通常会遇到以下三类问题。

• 第一类：重要视点保护。例如从城市广场、观景平台、历史街区入口、滨水步道看向山体或地标建筑，要求新建建筑不能遮挡关键视廊。
• 第二类：高度分区校核。控规中已经给出建筑限高，但需要判断限高是否真的保护了天际线，而不是只满足表格指标。
• 第三类：方案比选。多个建筑方案高度、体量不同，需要比较哪个方案对视域遮挡更小，对城市天际线影响更可控。

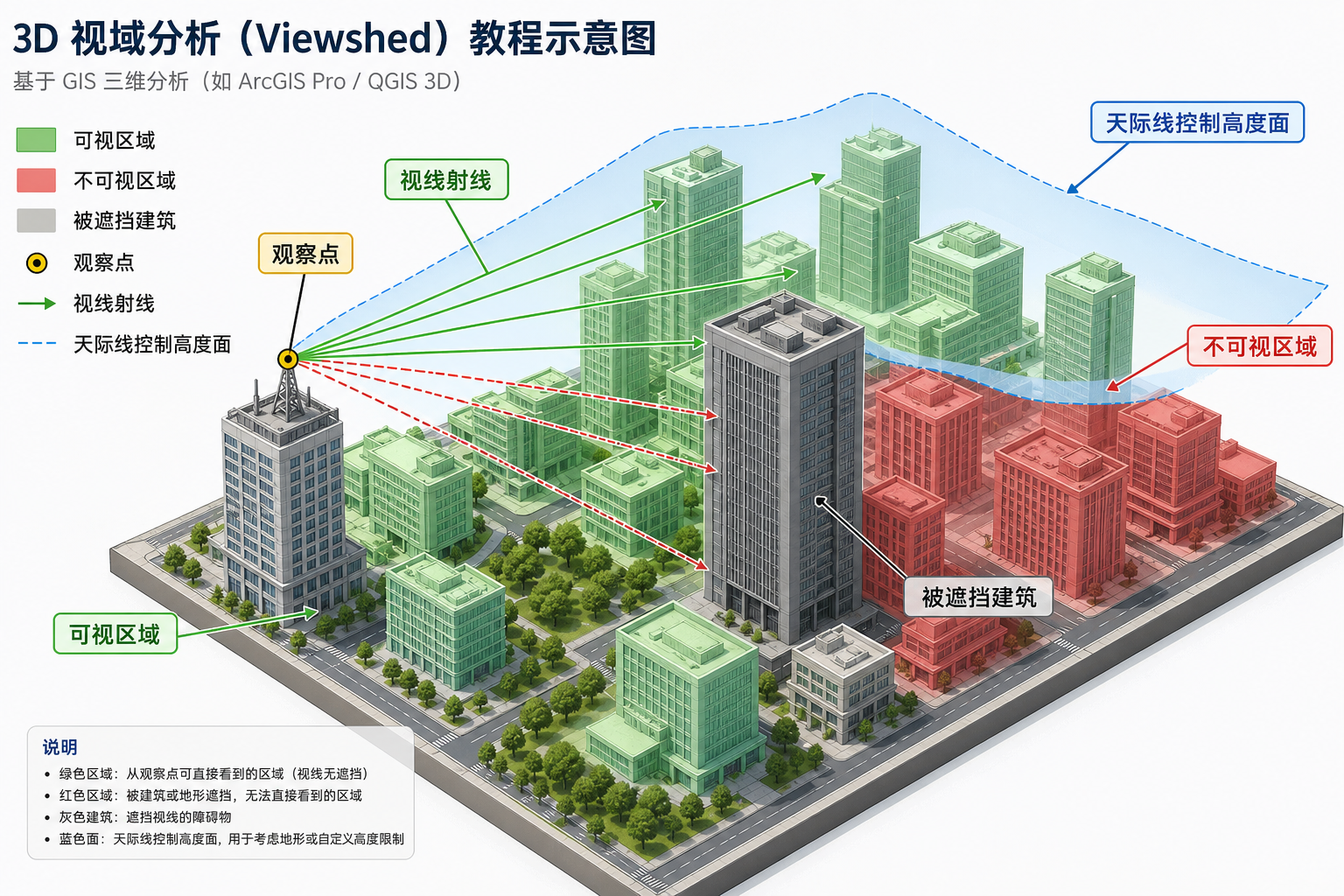

这些问题都可以归结为一个 GIS 计算问题：在三维空间中，从观察点发出视线，判断视线是否被地形、建筑或其他三维对象遮挡。

原理：GIS三维可视域怎么算

GIS三维可视域的核心原理是视线分析。所谓视线分析，就是从观察点到目标区域的每一个采样点建立一条直线，判断这条直线在传播过程中是否被地形或建筑物拦截。

在二维地图里，我们只能看到平面位置；但城市天际线控制必须考虑高度。因此三维可视域至少需要三个基础数据：

• 观察点数据。包括观景点、道路节点、桥梁、广场、历史建筑入口等。观察点需要有高度，例如人眼高度通常可在地面高程基础上加 1.5 米至 1.7 米。
• 地形数据。常用 DEM 或 DSM。DEM 表示裸地地形高程，DSM 表示包含建筑、树木等地物表面的高程。
• 建筑三维数据。可以是带高度字段的建筑面，也可以是 Multipatch、CityGML、3D Tiles、BIM 转换模型等。

如果只使用 DEM，计算结果主要反映地形遮挡；如果使用 DSM 或建筑三维模型，则能反映建筑对视线的遮挡。这也是很多 GIS三维可视域计算结果不准确的原因：数据没有表达真实遮挡物。

步骤：用GIS完成城市天际线三维可视域分析

步骤一：明确分析目标和观察点

在开始计算前，先不要急着打开软件。先把问题定义清楚：

• 要保护的是山体轮廓、城市地标、河岸景观，还是历史街区风貌？
• 观察点是固定点、道路沿线，还是一个观景区域？
• 分析的是现状，还是规划建筑建成后的影响？
• 输出结果是可视范围、遮挡范围，还是建筑限高建议？

例如，若任务是控制滨水区天际线，可以把滨水步道上的若干节点设为观察点，并沿水岸方向设置视线目标区。若任务是保护山体背景线，则应把山脊线或山体可视面作为目标对象。

步骤二：准备地形和建筑高度数据

三维可视域计算最怕数据“看起来有高度，实际不能参与分析”。建议按以下顺序检查数据。

• DEM 或 DSM 是否有正确坐标系和高程单位。
• 建筑面是否有高度字段，例如 height、floor、elevation、Z 值等。
• 建筑高度是绝对高程还是相对地面高度。
• 观察点是否有 Z 值，或能从 DEM 提取地面高程。
• 所有数据是否在同一个投影坐标系下，避免经纬度单位参与距离和高度计算。

如果建筑高度字段是楼层数，需要先换算成米。例如可用“楼层数 × 层高”估算，但要在报告中说明假设条件。对于控规评估，最好使用规划条件或报建方案中的准确建筑高度。

步骤三：建立三维分析场景

在 ArcGIS Pro 中，可以使用 Local Scene 加载地形、建筑和观察点。建筑面可通过高度字段拉伸为三维体块。若使用 QGIS，可通过 3D Map View 查看地形和建筑拉伸效果，并结合 GRASS、SAGA 或外部 Python 工具进行栅格可视域分析。

建立三维场景时，重点检查三件事：

• 建筑是否贴合地形，而不是悬空或下沉。
• 观察点是否位于正确位置和正确高度。
• 地形垂直单位与水平单位是否一致。

如果这一步没有检查，后面的可视域结果即使成功生成，也可能是错误的。

步骤四：选择可视域计算方法

城市天际线控制常用三种 GIS 可视域计算方法。

如果你的目标是“城市天际线如何控制”，建议优先使用三维建筑模型或 DSM，而不是只用 DEM。因为城市天际线的主要遮挡来源往往是建筑本身。

步骤五：运行三维可视域或视线分析

以 ArcGIS Pro 的常见工作流为例，可按以下思路操作：

1. 加载 DEM 或 DSM，设置为场景高程表面。
2. 加载建筑面数据，并按高度字段进行拉伸显示。
3. 加载观察点，给观察点设置观察高度，例如地面高程加人眼高度。
4. 使用可视域或视线相关工具，设置观察点、目标区域、最大分析距离和垂直偏移。
5. 输出可视和不可视区域，或输出每条视线的通视状态。
6. 叠加规划建筑方案，比较建设前后可视域变化。

如果使用 QGIS，可采用“DEM 可视域 + 建筑高度栅格化”的方式近似计算。基本思路是先把建筑高度叠加到地形表面，构建一个包含建筑物高度的 DSM，再基于 DSM 运行可视域分析。对于精细城市设计，建议再用三维模型视线分析复核关键视点。

步骤六：把可视域结果转成天际线控制建议

GIS三维可视域计算只是中间结果，真正有用的是规划判断。可以从以下几个角度解读结果：

• 可视范围变化。新建建筑是否显著减少山体、河岸或地标的可视面积。
• 关键视线遮挡。从重要观察点看向目标对象的视线是否被建筑打断。
• 高度敏感区。哪些地块只要增加高度就会遮挡视廊。
• 天际线连续性。建筑高度变化是否形成突兀峰值，是否破坏背景轮廓。
• 方案差异。不同建筑布局和高度组合对可视域影响的差异。

在报告表达中，不建议只放一张“可视/不可视”图。更好的做法是同时提供观察点位置图、视线剖面图、遮挡建筑标注图和建设前后对比图。

常见坑：为什么三维可视域结果不可信

坑一：坐标系用经纬度直接算距离

可视域计算涉及水平距离和垂直高度。如果数据仍是经纬度坐标，水平单位是度，而高度单位是米，计算会出现严重偏差。城市尺度分析应统一到适合本地的投影坐标系。

坑二：建筑高度没有转换成绝对高程

很多建筑数据的 height 字段表示“相对地面高度”。如果工具要求输入绝对 Z 值，就需要把地面高程和建筑高度相加。否则建筑可能被放到错误高度，造成遮挡判断失真。

坑三：只用DEM分析城市中心区

DEM 不包含建筑物。对于高层密集区，只用 DEM 计算出来的可视域往往过于乐观，看起来“到处都能看见”，但实际被建筑遮挡严重。

坑四：观察点高度设置不合理

如果观察点直接落在地面高程上，相当于从脚底看世界。一般行人视点应加人眼高度，车辆视点、观景平台、建筑窗口视点则要按实际高度设置。

坑五：把效果图当作可视域结果

效果图适合表达空间意向，但不能替代 GIS 分析。城市天际线控制需要可复核的数据、参数和空间结果。最好保留输入数据版本、观察点坐标、分析半径、垂直偏移和输出图层。

方法比较：ArcGIS Pro、QGIS和Python怎么选

如果是课程作业，可以用 QGIS 理解 GIS三维可视域计算逻辑；如果是规划项目成果，建议使用 ArcGIS Pro 或专业三维 GIS 平台完成关键分析；如果需要批量比较上百个建筑方案，则可以考虑 Python 自动化流程。

检查清单：提交城市天际线控制成果前必须核对

• 是否明确了观察点、视线方向、目标对象和分析范围。
• DEM、DSM、建筑、观察点是否使用统一投影坐标系。
• 高度单位是否一致，是否全部为米。
• 建筑高度是相对高度还是绝对高程，是否已正确转换。
• 观察点是否设置了合理的人眼高度或平台高度。
• 是否区分现状建筑和规划建筑。
• 是否输出建设前后可视域对比结果。
• 是否标注了造成遮挡的关键建筑或地块。
• 是否保留了分析参数，方便复核。
• 是否用剖面图或三维视图验证关键视线。

实务建议：不要只交一张可视域图。城市天际线控制成果最好包含“观察点图 + 三维场景图 + 可视域分析图 + 关键视线剖面图 + 高度控制建议图”。

FAQ：城市天际线控制与GIS三维可视域常见问题

1. 城市天际线控制一定要做三维可视域吗？

不一定，但涉及视廊保护、地标可视性、山体背景线和高层建筑影响评估时，GIS三维可视域非常有必要。它可以把主观判断转成空间分析结果，提高方案讨论的可复核性。

2. 只用建筑限高能不能控制天际线？

只能解决一部分问题。建筑限高是静态指标，而天际线控制还要考虑观察点、地形起伏、前后遮挡和城市轮廓连续性。同样高度的建筑，放在不同位置，对天际线影响可能完全不同。

3. DEM、DSM和三维建筑模型哪个更适合可视域分析？

山地景观和大范围地形视域可优先用 DEM；城市建成区可用 DSM；精细的城市天际线控制和建筑方案比选，最好使用三维建筑模型或带高度属性的建筑体块。

4. GIS三维可视域计算结果为什么和现场照片不一致？

常见原因包括建筑数据不完整、树木和临时构筑物未建模、观察点高度设置错误、地形精度不足、坐标系不一致，以及现场照片拍摄焦距造成视觉压缩。可视域分析应与现场照片、街景和无人机影像交叉验证。

5. 如何判断某栋建筑是否破坏城市天际线？

可以从三个方面判断：是否遮挡关键视线，是否突破高度控制界面，是否形成不协调的视觉峰值。GIS 可提供可视域、视线剖面和高度敏感区分析，但最终还需要结合城市设计原则综合判断。

6. WebGIS能不能在线计算三维可视域？

可以做交互式视线分析和三维展示，例如基于 Cesium 的视线检测或通视分析。但正式规划成果通常还需要后端 GIS 或桌面 GIS 进行严谨计算，并记录数据来源和分析参数。

结论：用GIS把天际线控制变成可验证的空间分析

城市天际线控制的关键，不是简单回答“建筑能不能高”，而是判断“从哪里看、看什么、被什么挡、影响多大”。GIS三维可视域计算正好能把这些问题拆解为观察点、地形、建筑高度、视线和可视范围。

在实际项目中，建议先明确控制目标，再准备可靠的 DEM、DSM 或三维建筑数据，最后通过可视域分析、视线剖面和建设前后对比来形成高度控制建议。这样得到的结论更容易复核，也更适合用于规划审查、方案比选和城市设计汇报。
