GIS在空间分布分析中的应用:标准差椭圆(Standard Deviational Ellipse)
《GIS在空间分布分析中的应用:标准差椭圆(Standard Deviational Ellipse)》适合用来解决一个很常见的问题：一组点数据看起来“有方向、有聚集、有扩散”，但我们需要用可量化的方法说明它到底往哪个方向延展、中心在哪里、离散程度有多大。
标准差椭圆，英文为 Standard Deviational Ellipse，常用于犯罪点分布、门店客源分布、疫情病例分布、交通事故点分布、POI空间格局、生态样点分布等场景。它不是简单地画一个好看的椭圆，而是通过点要素的空间坐标计算平均中心、长轴、短轴和旋转角度，从而描述空间分布的方向性与离散程度。
引言：标准差椭圆解决什么空间分布分析问题
在GIS空间分布分析中，很多点数据不能只看“哪里点多”。例如某城市交通事故点大致沿主干路方向分布，某类商铺主要沿商业轴线扩展，某种疾病病例在城市东北—西南方向上更明显。这时，仅使用热力图或点密度图，往往难以直接回答“整体分布方向是什么”。

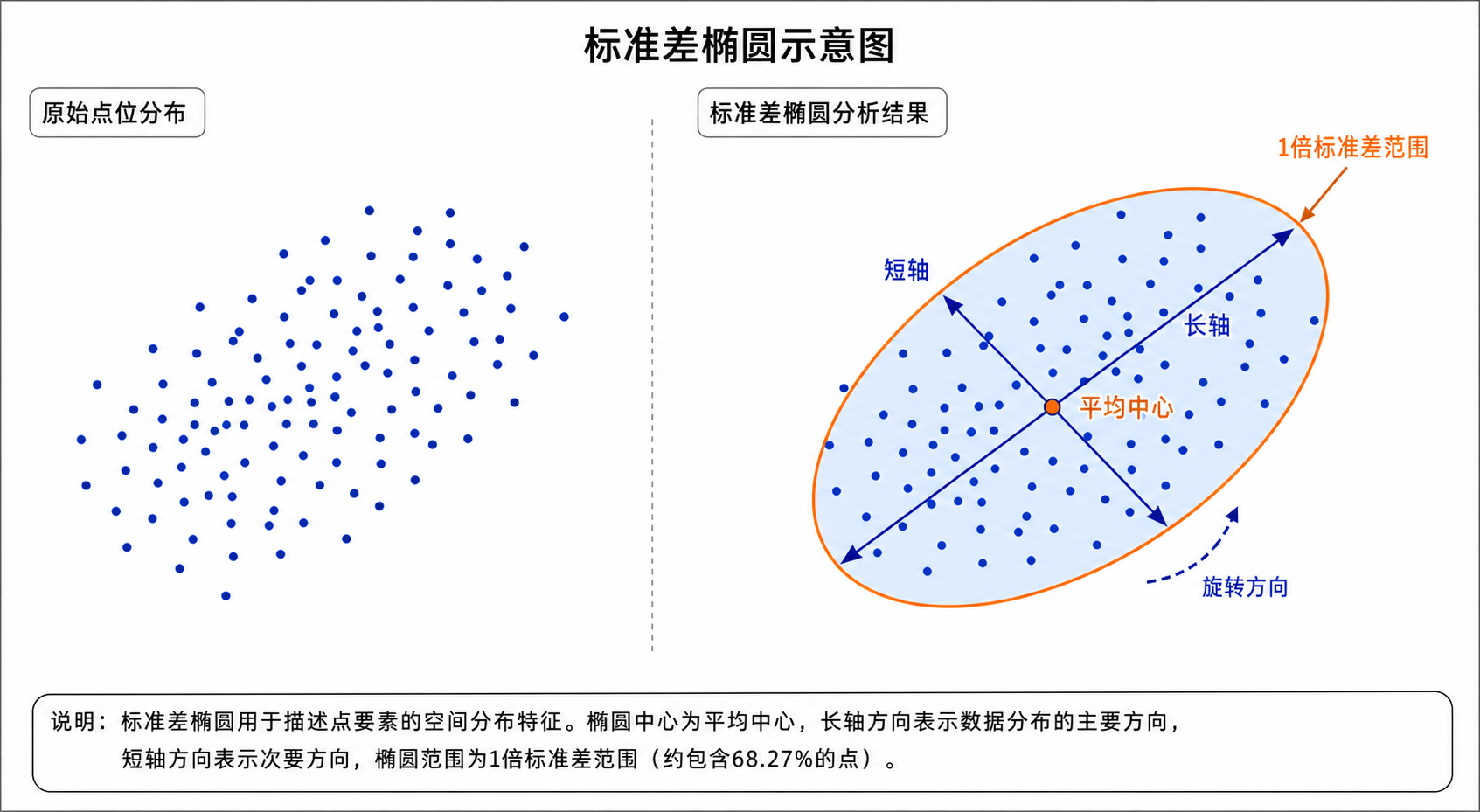

标准差椭圆的价值就在于把点数据的整体分布压缩成几个关键指标：
- 平均中心：点群的空间重心位置。
- 长轴：点数据扩展最明显的方向。
- 短轴：与长轴垂直方向上的离散程度。
- 旋转角：椭圆相对于坐标轴的方向。
- 标准差级别：常见为1倍、2倍、3倍标准差椭圆，用来表达不同覆盖范围。
因此，标准差椭圆适合回答“空间分布是否有方向性”“某类现象的主要扩展轴在哪里”“不同年份或不同类别的分布格局是否发生变化”等问题。
背景：为什么空间分布分析需要标准差椭圆
传统点位图可以展示每一个事件的位置，但当点数量变多时，肉眼判断会变得不稳定。不同制图比例尺、底图背景、符号大小都会影响读者对空间格局的理解。
例如，有两组点数据：
- 第一组点集中在城市中心周边，四周扩散比较均匀。
- 第二组点沿一条河流、道路或发展轴呈带状分布。
如果只看点图，两者都可能被描述为“比较集中”。但从空间统计角度看，第一组更接近圆形扩散，第二组具有明显方向性。标准差椭圆可以把这种差异量化出来。
在ArcGIS Pro、ArcMap、QGIS插件、Python GIS脚本中，标准差椭圆都属于典型的空间统计分析方法。它通常用于探索性空间数据分析，也常作为进一步空间建模之前的诊断步骤。
原理：标准差椭圆的核心计算逻辑
标准差椭圆的计算基础是点要素的坐标值。对于一组点，GIS软件会先计算平均中心，也就是所有点坐标的平均位置。如果有权重字段，则会计算加权平均中心。
然后，软件会根据各点相对于平均中心的偏移量，计算点群在不同方向上的离散程度。离散程度最大的方向形成椭圆长轴，离散程度较小且与长轴垂直的方向形成椭圆短轴。
可以把标准差椭圆理解为二维空间中的“空间标准差”。普通标准差描述一维数值离散程度，而标准差椭圆描述二维坐标点在空间中的离散方向与范围。
1倍、2倍、3倍标准差椭圆的含义
标准差椭圆通常可以选择1倍、2倍或3倍标准差：
- 1倍标准差椭圆：用于观察核心分布范围，适合比较主体格局。
- 2倍标准差椭圆：覆盖范围更大，适合观察主要扩散范围。
- 3倍标准差椭圆：覆盖绝大多数点，但容易受到离群点影响。
在实际GIS分析中，1倍标准差椭圆最常用于比较不同类别、不同时间段或不同区域的空间方向性。2倍和3倍适合补充说明扩散范围，但不建议只凭一个椭圆做结论。
加权标准差椭圆是什么意思
如果点数据带有数量属性，例如病例数、销售额、人口规模、事故严重程度，就可以使用权重字段。加权标准差椭圆会让权重更大的点对平均中心和椭圆方向产生更强影响。
例如，分析商圈客源点时，如果每个点代表一个小区，而字段中包含订单数量，则使用订单数量作为权重，比把每个小区都当作同等重要更合理。
步骤：在GIS软件中制作标准差椭圆
下面以常见GIS工作流说明标准差椭圆的操作过程。不同软件界面名称略有差异，但分析逻辑基本一致。
步骤一：准备点数据
标准差椭圆主要用于点要素。如果原始数据是面数据或线数据，通常需要先转换为代表点，例如面中心点、线中点或事件点。
- 点数据应包含正确的空间坐标。
- 坐标系应为投影坐标系，而不是经纬度坐标系。
- 如果需要分类比较，应准备类别字段。
- 如果需要加权分析，应准备数值型权重字段。
常见输入数据包括Shapefile、GeoPackage、File Geodatabase要素类、PostGIS点图层、CSV经纬度点转换后的点图层等。
步骤二：检查坐标系
标准差椭圆依赖距离和方向计算，因此坐标系非常关键。建议使用以米为单位的投影坐标系，例如CGCS2000高斯克吕格投影、UTM投影或地方城市坐标系。
如果直接使用WGS84经纬度坐标计算，长轴、短轴和面积可能没有实际长度意义。尤其是在跨纬度范围较大的数据中，误差会更明显。
实务建议：做标准差椭圆之前，先确认图层坐标单位是否为米。如果图层单位显示为度，应先进行投影转换。
步骤三：选择标准差椭圆工具
在ArcGIS Pro中，可以使用空间统计工具箱中的方向分布工具。该工具的英文名称通常对应 Directional Distribution，也就是 Standard Deviational Ellipse。
典型参数包括：
- 输入要素：需要分析的点图层。
- 输出要素类：生成的椭圆面图层。
- 椭圆大小：选择1_STANDARD_DEVIATION、2_STANDARD_DEVIATIONS或3_STANDARD_DEVIATIONS。
- 权重字段：可选，用于加权计算。
- 案例字段：可选，用于按类别分别生成椭圆。
如果使用QGIS，可以通过 Processing 工具箱、第三方插件或Python脚本实现类似计算。QGIS原生工具版本和插件生态会随版本变化，实际操作时建议先在处理工具箱中搜索 ellipse、standard distance、mean center 等关键词。
步骤四：按类别生成多个标准差椭圆
标准差椭圆最有用的场景之一，是比较不同类别的空间分布。例如：
- 不同年份的城市扩张方向。
- 不同类型犯罪案件的空间方向。
- 不同品牌门店的市场覆盖方向。
- 不同等级交通事故的空间分布差异。
在ArcGIS Pro中，可以使用案例字段按类别输出多个椭圆。每个类别会生成一个椭圆，便于比较中心位置、方向和离散程度。
如果软件没有提供案例字段功能，也可以先按类别筛选数据，再分别运行标准差椭圆工具，最后把结果合并到一个图层中。
步骤五：解读输出结果
标准差椭圆输出通常是面要素，并带有若干统计字段。不同软件字段名可能不同，但重点关注以下内容：
- 中心点位置：反映总体空间重心。
- 长轴长度：表示主要扩展方向上的离散程度。
- 短轴长度：表示次要方向上的离散程度。
- 方向角：描述椭圆相对于坐标轴的旋转方向。
- 面积：可辅助判断整体扩散范围。
解读时不要只看椭圆面积，还要结合长轴与短轴比例。长轴明显大于短轴，说明分布方向性强；长轴与短轴接近，说明分布更接近均匀扩散。
常见坑：标准差椭圆分析容易出错的地方
坑一：用经纬度坐标直接计算
这是最常见错误。经纬度坐标单位是度，不是米。标准差椭圆需要距离计算，如果输入数据没有投影到合适坐标系，输出的椭圆长轴、短轴和面积解释都会不可靠。
解决方法是先使用投影工具，把数据转换到适合研究区域的投影坐标系，再执行标准差椭圆分析。
坑二：把标准差椭圆当成真实影响范围
标准差椭圆是统计概括，不等于真实边界。它不能表示行政边界、服务区边界、通勤范围边界或污染扩散真实边界。
例如，门店客源点的标准差椭圆只能说明客源点分布方向，不能直接代表门店实际服务范围。真实服务区还需要结合道路网络、出行时间、竞争门店和人口分布分析。
坑三：忽略离群点影响
少量远离主体分布的点，会明显拉动平均中心和椭圆长轴。特别是在样本量较少时，离群点会让椭圆方向发生偏移。
处理方法包括：
- 先检查异常点是否为录入错误或坐标错误。
- 分别计算包含离群点和剔除离群点的结果。
- 在报告中说明离群点处理规则。
- 必要时结合中位中心、核密度分析等方法交叉验证。
坑四：样本数量太少仍然强行解释
如果一个类别只有几个点，标准差椭圆的统计意义有限。此时椭圆容易被单个点强烈影响，方向性解释也不稳定。
实务中建议先统计每个类别的点数量。对于样本量过少的类别，可以不生成椭圆，或仅作为示意，不做强结论。
坑五：只比较面积，不比较方向
标准差椭圆不仅用于比较扩散范围，还用于比较空间方向。两个椭圆面积相近，但方向完全不同，可能代表完全不同的空间过程。
正确做法是同时比较中心点、长轴、短轴、方向角和与现实地理要素的关系，例如道路、河流、城市发展轴、地形走向等。
方法比较：标准差椭圆、平均中心、核密度有什么区别
| 方法 | 主要用途 | 适合回答的问题 | 局限性 |
|---|---|---|---|
| 平均中心 | 计算点群空间重心 | 点数据总体中心在哪里 | 不能表达方向和离散范围 |
| 标准距离 | 描述点群围绕中心的平均离散程度 | 点数据扩散范围大不大 | 通常不表达方向性 |
| 标准差椭圆 | 描述空间分布方向和离散程度 | 点数据主要沿哪个方向分布 | 易受离群点和坐标系影响 |
| 核密度分析 | 生成连续密度表面 | 哪里是热点区域 | 参数选择会影响结果，不直接给出整体方向 |
| 热点分析 | 识别统计显著的高值或低值聚集 | 哪些区域存在显著热点 | 需要空间权重和统计假设，解释门槛更高 |
简单来说，平均中心回答“中心在哪”，核密度回答“哪里密”，热点分析回答“哪里显著聚集”，标准差椭圆回答“整体往哪个方向扩展”。这些方法不是互相替代，而是可以组合使用。
在实际项目中，建议先用点图和平均中心做初步观察，再用标准差椭圆判断方向性，最后用核密度或热点分析识别局部高密度区域。
检查清单：做标准差椭圆前后要确认什么
分析前检查
- 输入图层是否为点数据，或是否已合理转换为代表点。
- 图层坐标系是否为投影坐标系，单位是否为米。
- 是否存在明显坐标错误，例如点落在海上、国外或研究区外。
- 是否需要使用权重字段，权重字段是否为数值型。
- 是否需要按类别生成椭圆，类别字段是否完整。
- 每个类别的样本数量是否足够。
分析后检查
- 椭圆中心是否落在合理位置。
- 椭圆方向是否与点群视觉分布基本一致。
- 长轴、短轴是否有实际地理解释。
- 是否有少数离群点明显影响结果。
- 不同类别椭圆是否使用相同标准差级别。
- 地图制图中是否清楚标注椭圆含义和标准差倍数。
FAQ：标准差椭圆常见问题
标准差椭圆适合分析面数据吗？
标准差椭圆本质上适合点数据。面数据可以先转换为中心点或质心点，再进行分析。但这种转换会损失面的形状和范围信息，因此需要明确说明分析对象已经从面要素转为代表点。
标准差椭圆可以表示覆盖范围吗？
不建议把标准差椭圆直接当成覆盖范围。它表示统计意义上的空间离散范围，不等于真实服务范围、行政范围或影响范围。如果要分析覆盖范围，应结合缓冲区、网络分析、等时圈或服务区模型。
1倍标准差椭圆和2倍标准差椭圆应该选哪个？
如果目的是比较主体分布方向，通常选择1倍标准差椭圆更清晰。如果目的是展示更大范围的扩散趋势，可以补充2倍标准差椭圆。关键是不同组别之间必须使用相同标准差级别，否则不能直接比较。
标准差椭圆为什么会被少数点拉得很长？
因为标准差椭圆基于平均中心和坐标离散程度计算，远离主体分布的点会增加某个方向上的方差，从而拉长椭圆长轴。遇到这种情况，应检查离群点是否真实存在，并在分析报告中说明处理方式。
标准差椭圆和核密度分析哪个更好？
二者用途不同。标准差椭圆适合概括整体方向和离散程度，核密度分析适合发现局部热点和高密度区域。若要完整描述点数据空间分布，建议两者结合使用。
做标准差椭圆一定要使用权重字段吗？
不一定。如果每个点代表同等重要的事件，例如每个点是一宗事故或一个病例，可以不使用权重字段。如果每个点代表一个聚合单元，例如小区、网格或街道，并且有数量字段，则应考虑使用权重字段。
标准差椭圆能用于时间序列分析吗？
可以。常见做法是按年份、月份或阶段分别生成标准差椭圆，然后比较椭圆中心迁移、方向变化和面积变化。这样可以分析城市扩张、事件扩散、产业迁移等时空变化过程。
结论：用标准差椭圆表达空间分布方向，但不要过度解释
标准差椭圆是GIS空间分布分析中非常实用的工具。它可以把复杂点数据概括为平均中心、方向、长轴、短轴和离散范围，帮助我们快速判断空间现象是否具有明显方向性。
但在使用时要注意，标准差椭圆不是边界提取工具，也不是热点识别工具。它的结论依赖坐标系、样本数量、离群点和权重设置。可靠的做法是先检查数据质量，再选择合适投影坐标系，最后结合点图、核密度、热点分析或现实地理背景进行综合解释。
如果你的任务是分析点数据的空间格局变化，例如交通事故分布方向、门店客源扩展方向、病例空间扩散趋势，标准差椭圆是一个值得优先掌握的GIS空间统计方法。
