FME转换BIM数据难吗?常用转换器有哪些? 这是很多 GIS 工程师第一次接触 Revit、IFC、CityGML、3D Tiles 或三维场景发布时都会遇到的问题。简单说，FME 转换 BIM 数据不算“难”，但它不是普通的格式另存为，真正的难点在于坐标、楼层、构件属性、几何类型和目标 GIS 平台要求是否处理正确。

引言：FME转换BIM数据到底难在哪里

如果只是把一个 IFC 文件读进 FME，再写出成另一个格式，操作并不复杂。难的是把 BIM 数据变成 GIS 中真正可用的数据：能落到正确位置，属性能被查询，楼层能筛选，三维构件能正常显示，文件大小也能被前端或桌面软件接受。

BIM 数据通常来自 Revit、IFC、Navisworks 或其他建筑设计软件，它强调建筑构件和工程语义；GIS 数据则更关心空间位置、坐标系统、范围分析、叠加分析和地图发布。FME 的价值就在于把这两类数据之间的结构差异“翻译”出来。

判断 FME 转换 BIM 数据难不难，关键不是看能不能读写格式，而是看你是否明确了目标：做二维底图、三维可视化、资产管理、室内导航，还是要接入数字孪生平台。

背景：BIM数据转换到GIS常见应用场景

在实际项目中，FME 转换 BIM 数据通常出现在以下几类场景：

• 把 Revit 或 IFC 模型转换为 CityGML，用于城市级三维模型管理。
• 把 BIM 构件转换为 GeoPackage、File Geodatabase 或 PostGIS，方便 GIS 查询和空间分析。
• 把建筑模型转换为 3D Tiles，用于 Cesium、数字孪生平台或 WebGIS 三维展示。
• 提取楼层、房间、门窗、管线等构件属性，用于资产管理或运维系统。
• 把 BIM 模型中的局部坐标转换为真实地理坐标，叠加到倾斜摄影、地形或城市底图上。

这些需求表面上都叫“BIM 转 GIS”，但处理方式差别很大。比如，做三维展示时更关注模型轻量化和材质；做资产管理时更关注构件 ID、分类和属性字段；做空间分析时更关注坐标系、拓扑和几何有效性。

原理：FME转换BIM数据的核心逻辑

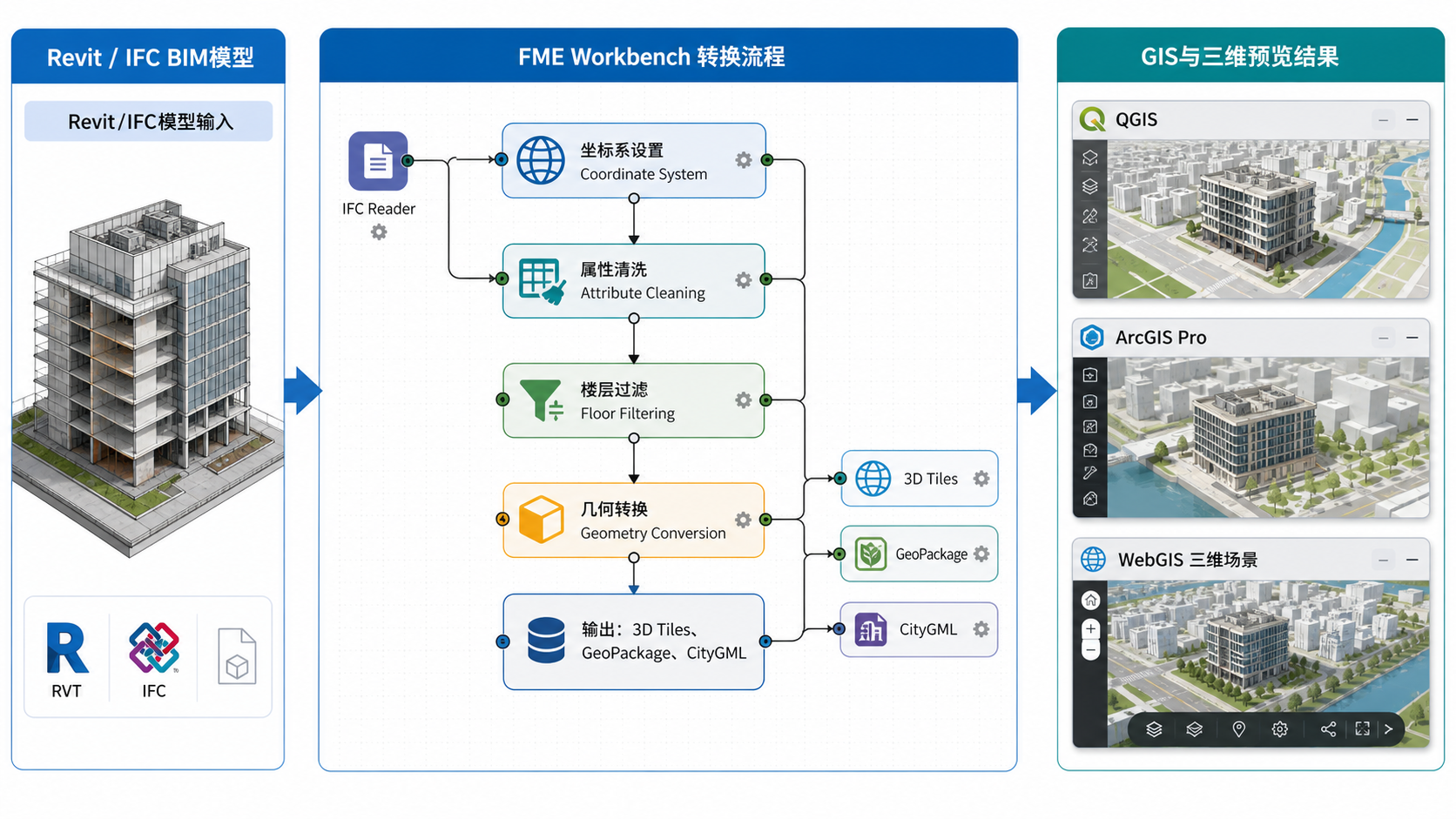

FME 的工作方式可以理解为“Reader 读取源数据，Transformer 处理中间逻辑，Writer 写出目标格式”。在 BIM 转换中，最重要的不是某一个按钮，而是搭建一条清晰的数据处理流水线。

BIM数据和GIS数据的主要差异

对比项	BIM数据特点	GIS数据特点
空间基准	常使用项目局部坐标或建筑轴网	通常使用真实坐标系和地图投影
数据组织	按构件、族、楼层、专业组织	按图层、要素类、空间表组织
几何表达	复杂实体、曲面、参数化构件较多	点、线、面、多面体、网格和瓦片
属性重点	构件编号、族类型、材料、楼层	空间位置、分类编码、查询字段、分析字段
使用目标	设计、施工、工程协同	地图展示、空间分析、资产管理、Web发布

因此，FME BIM 数据转换的核心步骤通常包括：读取模型、展开构件、筛选对象、修正坐标、清洗属性、转换几何、控制精度、写出目标格式、验证结果。

为什么坐标问题最容易出错

很多 BIM 模型并不直接使用国家坐标系、城市坐标系或 Web Mercator 坐标系，而是使用项目内部坐标。模型在 BIM 软件里看起来没问题，但进入 QGIS、ArcGIS Pro 或 Cesium 后，可能会偏移到几百公里外，甚至看不见。

这时不能简单认为是 FME 转换失败，而要检查源模型是否有共享坐标、项目基点、测量点、IFC 地理参考信息，以及 FME 中是否正确设置坐标系和坐标变换。

步骤：用FME转换BIM数据的实用流程

下面以“读取 IFC 或 Revit 模型，整理构件属性，输出为 GIS 可用数据”为例，说明一套通用流程。不同项目可以根据目标格式调整 Writer 和部分转换器。

第一步：明确目标格式和使用场景

在打开 FME Workbench 前，先回答三个问题：

• 目标是桌面 GIS 分析，还是 WebGIS 三维展示？
• 需要完整建筑模型，还是只需要楼层、房间、墙体、门窗等部分构件？
• 输出格式是 GeoPackage、File Geodatabase、PostGIS、CityGML、OBJ、glTF，还是 3D Tiles？

如果目标是 QGIS 查询和制图，可以优先考虑 GeoPackage 或 PostGIS。如果目标是 ArcGIS Pro 工程管理，可以考虑 File Geodatabase 或 Multipatch。如果目标是 Cesium 三维发布，则通常要考虑 3D Tiles 或 glTF 相关流程。

第二步：添加BIM Reader读取源数据

在 FME Workbench 中新建 Workspace，选择合适的 Reader。常见输入包括 IFC、Autodesk Revit、DWG、DGN 或其他三维模型格式。

• IFC：开放标准，跨软件交换较常见，适合 BIM 到 GIS 的中间格式。
• Revit：保留 Revit 模型信息较完整，但对软件环境和版本兼容性更敏感。
• DWG/DGN：常见于设计图纸，适合提取平面图、线框或部分三维信息。

读取后建议先使用 Visual Preview 检查数据是否成功加载，重点查看要素数量、几何类型、属性字段和空间范围。

第三步：筛选需要转换的BIM构件

BIM 模型中可能包含大量细节，例如螺丝、家具、设备、装饰线脚、临时构件等。如果全部转换到 GIS，数据会非常重，WebGIS 也容易卡顿。

常用做法是根据构件类别、楼层、族名称或属性字段筛选对象。可以使用 Tester、TestFilter、AttributeFilter 等转换器筛选墙体、楼板、房间、门窗、管线或设备。

常见筛选思路：
Category = Walls
Category = Floors
Category = Rooms
Level = 1F
IfcType = IfcWall 或 IfcSpace

如果后续要做楼层分层展示，建议保留楼层字段、房间编号、构件唯一 ID 和分类字段。

第四步：处理坐标系和空间位置

坐标处理是 FME 转换 BIM 数据中最关键的一步。常见工具包括 CoordinateSystemSetter、Reprojector、Offsetter、Rotator 和 Scaler。

• CoordinateSystemSetter：用于声明数据当前坐标系，不改变坐标值。
• Reprojector：用于把数据从一个坐标系转换到另一个坐标系，会改变坐标值。
• Offsetter：用于处理局部坐标偏移，例如给模型增加东坐标、北坐标和高程偏移。
• Rotator：用于处理模型方向不一致的问题。
• Scaler：用于处理单位差异，例如毫米、米之间的换算。

一个常见错误是把 CoordinateSystemSetter 当成 Reprojector 使用。前者只是贴标签，后者才是真正重投影。坐标不准时，必须先判断源数据当前坐标的真实含义。

第五步：清洗和重命名属性字段

BIM 属性字段通常较多，并且字段名可能很长，包含专业软件命名习惯。写入 GIS 数据库或 Web 服务前，建议清理字段。

常用转换器包括 AttributeManager、AttributeKeeper、AttributeRenamer、AttributeCreator 和 StringFormatter。

• 保留构件 ID、名称、类型、楼层、房间号、材料、专业系统等关键字段。
• 删除过长、重复、空值率高或业务无关的字段。
• 把字段命名改成 GIS 数据库更友好的形式，例如 building_id、floor_no、element_type。
• 统一中文、英文和编码字段，避免后续系统无法识别。

第六步：转换和简化几何

BIM 几何往往比 GIS 需要的复杂。一个门把手、螺栓或装饰构件都可能产生大量面片。对于三维 WebGIS，模型过细会直接影响加载速度。

常用转换器包括 GeometryExtractor、GeometryCoercer、Triangulator、MeshMerger、SurfaceModeller、Generalizer 和 GeometryValidator。

• 如果输出二维 GIS 图层，可以提取楼层平面、房间面或构件轮廓。
• 如果输出三维场景，可以保留外壳和主要结构，减少无关细节。
• 如果目标平台要求三角网格，可以使用 Triangulator 处理复杂曲面。
• 如果几何写出失败，应先用 GeometryValidator 检查无效几何。

第七步：写出目标GIS格式

根据使用场景选择 Writer。FME 支持大量 GIS、CAD、BIM、数据库和三维格式，实际项目中常用的输出包括：

• GeoPackage：适合 QGIS、轻量数据交换和中小规模项目。
• File Geodatabase：适合 ArcGIS Pro 环境中的数据管理。
• PostGIS：适合空间数据库、WebGIS 服务和多用户管理。
• CityGML：适合城市级三维建筑模型交换。
• 3D Tiles：适合 Cesium 和三维 WebGIS 场景发布。
• OBJ 或 glTF：适合三维模型交换和渲染流程。

写出后不要急着交付，必须在目标软件中打开验证。例如用 QGIS 查看 GeoPackage，用 ArcGIS Pro 查看 File Geodatabase 或 Multipatch，用 Cesium 检查 3D Tiles 的位置、层级和加载效果。

常见坑：FME BIM数据转换最容易踩的错误

坑一：模型转换成功，但地图上找不到

这通常是坐标问题。可能是 BIM 模型使用局部坐标，也可能是坐标系设置错误，还可能是单位没有换算。解决时应检查模型范围、坐标值量级和目标坐标系。

• 坐标值只有几十或几百，通常是局部坐标。
• 坐标值达到数十万或数百万，可能是投影坐标。
• 经纬度应大致在合理范围内，经度通常为 -180 到 180，纬度为 -90 到 90。

坑二：属性很多，但真正有用的字段很少

BIM 模型往往包含大量设计属性。直接全部写入 GIS 会导致字段混乱、表结构臃肿、查询体验差。建议围绕业务用途保留字段，而不是盲目保留全部属性。

坑三：WebGIS加载非常慢

如果要把 BIM 数据发布到 Cesium 或其他 WebGIS 平台，不能只关注格式转换，还要关注轻量化。过多构件、过细几何、未合并网格、材质贴图过大，都会造成加载慢。

坑四：楼层筛选失败

楼层字段可能来自 Level、Storey、IfcBuildingStorey 或自定义属性。不同 BIM 软件导出的字段不一定一致。建议先用 Inspector 或 Visual Preview 查看字段结构，再配置过滤规则。

坑五：二维和三维目标混在一起处理

二维 GIS 数据和三维场景数据的处理思路不同。二维更关注面、线、点和属性；三维更关注体、面片、材质、层级和性能。一个 Workspace 可以同时输出多种结果，但逻辑上应分支清晰。

方法比较：FME常用BIM转换器有哪些

FME 中没有一个“万能 BIM 转 GIS 按钮”。实际项目通常由多个转换器组合完成。下面是 FME 转换 BIM 数据时最常见的一组转换器。

转换器	主要用途	典型使用场景
Tester	按条件筛选要素	只保留墙、楼板、房间或指定楼层构件
TestFilter	按多条件分流	把墙体、门窗、设备分别写入不同图层
AttributeManager	管理、创建、重命名和删除属性	整理 BIM 属性为 GIS 字段
AttributeKeeper	只保留指定字段	减少字段数量，优化数据库结构
CoordinateSystemSetter	声明当前坐标系	源数据无坐标系标签但坐标值已正确
Reprojector	坐标系转换	把地方投影转换为 WGS84 或 Web Mercator
Offsetter	坐标平移	把局部 BIM 坐标移动到真实地理位置
Scaler	坐标或几何缩放	处理毫米与米的单位差异
Rotator	旋转几何	修正建筑朝向与底图不一致的问题
GeometryValidator	检查几何有效性	排查写出失败、显示异常或空间分析报错
GeometryCoercer	转换几何表达类型	把复杂几何整理为目标格式支持的类型
Triangulator	三角化面和曲面	输出三维网格、模型或瓦片前处理
Generalizer	几何简化	降低模型复杂度，提高 WebGIS 加载速度
FeatureMerger	按键关联属性	把外部资产台账与 BIM 构件 ID 关联
StatisticsCalculator	统计字段值	按楼层、类别统计构件数量或面积

FME与其他BIM转GIS方法对比

方法	优点	限制	适合场景
FME Workbench	格式支持广、流程可视化、适合批处理和自动化	需要理解数据结构和转换逻辑	企业级 BIM-GIS 数据转换、批量处理、数据治理
QGIS插件或手工导入	上手快，适合简单查看	复杂 BIM 属性和三维几何处理能力有限	小模型浏览、简单格式转换
ArcGIS Pro直接读取	与 ArcGIS 生态结合好	跨格式批量清洗和复杂流程控制不如 FME 灵活	ArcGIS 项目内的 BIM 数据管理和制图
脚本方式	可定制、可集成到后端流程	开发成本高，对 IFC、三维几何和坐标处理要求高	固定流程、平台化系统、开发团队较强的项目

如果项目只是临时查看一个模型，FME 可能显得“重”。但如果要长期处理多个楼栋、多个版本、多个格式，并且需要可复用流程，FME 的优势会非常明显。

检查清单：FME转换BIM数据交付前必须核对

在交付 FME BIM 数据转换成果前，建议按下面清单逐项检查。

• 源数据检查：确认 BIM 文件版本、坐标信息、楼层结构、构件分类是否清楚。
• 范围检查：在 FME Visual Preview 中查看数据范围是否合理。
• 坐标检查：确认是否需要设置坐标系、重投影、平移、旋转或缩放。
• 字段检查：确认输出字段是否满足业务查询，不保留大量无用字段。
• 构件检查：确认关键构件没有被筛选条件误删。
• 几何检查：检查是否存在无效几何、空几何、异常面片或重复对象。
• 性能检查：如果用于 WebGIS，检查模型大小、构件数量、瓦片层级和加载速度。
• 目标软件验证：用 QGIS、ArcGIS Pro、Cesium 或目标平台打开最终成果。
• 版本记录：记录源文件版本、FME Workspace 版本、输出时间和参数设置。

这份检查清单比“转换成功”四个字更重要。FME 日志显示成功，只代表流程没有中断，并不代表坐标、属性和业务结果一定正确。

FAQ：FME转换BIM数据常见问题

FME转换BIM数据难吗？

对简单格式转换来说不难，但对生产项目来说有一定门槛。难点主要在坐标定位、构件筛选、属性清洗、几何简化和目标平台兼容性。只要先明确输出目标，再按流程处理，FME 转换 BIM 数据是比较可控的。

FME转换BIM数据常用转换器有哪些？

常用转换器包括 Tester、TestFilter、AttributeManager、AttributeKeeper、CoordinateSystemSetter、Reprojector、Offsetter、Scaler、Rotator、GeometryValidator、GeometryCoercer、Triangulator、Generalizer 和 FeatureMerger。不同项目不一定全部使用，但坐标、属性和几何相关转换器通常都会用到。

IFC转换到GIS时为什么位置不对？

最常见原因是 IFC 使用局部坐标，或者地理参考信息没有被正确识别。还可能是单位、旋转角、投影坐标系设置错误。建议先查看坐标值范围，再判断应该使用 CoordinateSystemSetter、Reprojector、Offsetter 还是 Rotator。

FME能把Revit直接转换成3D Tiles吗？

FME 可以参与 Revit 到三维 WebGIS 的转换流程，但具体是否能直接写出目标 3D Tiles，要看所使用的 FME 版本、许可、格式支持和项目数据情况。实际项目中常会先做构件筛选、几何简化和坐标处理，再输出适合三维平台使用的格式。

BIM转GIS应该保留全部构件吗？

通常不建议。GIS 使用场景更强调查询、分析和展示效率。除非有精细化运维需求，否则可以优先保留墙、楼板、房间、门窗、设备、管线等关键对象，删除过细装饰和无业务价值构件。

FME转换后的数据在QGIS中能打开吗？

可以，但取决于输出格式。GeoPackage、PostGIS、Shapefile 等二维或属性数据在 QGIS 中支持较好；复杂三维模型则要看目标格式和 QGIS 的三维渲染能力。如果主要目标是 QGIS 使用，建议输出 GeoPackage 或 PostGIS，并适当简化几何。

如何判断FME BIM转换结果是否正确？

至少要做三类验证：第一，在目标 GIS 软件中检查位置是否与底图重合；第二，抽查构件数量、楼层和属性字段；第三，检查三维显示效果、文件大小和加载性能。只看 FME 是否运行成功是不够的。

结论：FME转换BIM数据不难，但要按GIS目标设计流程

FME转换BIM数据难吗?常用转换器有哪些? 这个问题的答案可以概括为：工具操作不算难，难的是理解 BIM 与 GIS 的数据差异，并把坐标、属性、构件和几何处理到位。

如果你只是做一次简单查看，可以从 IFC Reader、AttributeManager、CoordinateSystemSetter 和 GeoPackage Writer 开始。如果你要做生产级 BIM-GIS 融合，就需要系统使用筛选、坐标转换、几何验证、轻量化和多格式输出流程。

对 GIS 学习者和初级工程师来说，建议先用一个小型 IFC 模型练习完整流程：读取、筛选、改字段、设坐标、写出、验证。等这个闭环跑通后，再处理大型 Revit 或复杂 BIM 项目，成功率会高很多。
