BIM模型坐标不准咋办?GIS地理配准步骤?

wowwwai GIS研习社 · 工具流程与项目排障

遇到“BIM模型坐标不准咋办?GIS地理配准步骤?”这个问题，通常不是简单拖动模型就能解决，而是要先判断偏移原因，再用控制点、坐标系、单位和高程基准把BIM模型正确落到GIS空间位置上。

本文面向GIS工程师、BIM+GIS实施人员和三维场景开发者，重点讲清楚：BIM模型坐标不准的常见原因、GIS地理配准的操作步骤、控制点怎么选、配准后怎么检查，以及在ArcGIS Pro、QGIS、Cesium或三维GIS平台中需要注意哪些坑。

引言：BIM模型坐标不准，先别急着手动拖

在BIM+GIS项目中，最常见的问题之一就是模型导入GIS后“飞到很远的地方”“压不到影像上”“建筑朝向不对”或“楼体高度明显异常”。很多人第一反应是手动平移模型，但这种做法只适合临时演示，不适合工程交付。

真正可靠的处理方式，是做一次规范的GIS地理配准。它的目标不是让模型“看起来差不多”，而是让BIM模型在正确的坐标系、正确的单位、正确的方向和合理的高程基准下，与影像、地形、道路、地块红线等GIS数据一致。

背景：为什么BIM模型导入GIS后会坐标不准

BIM模型坐标不准通常来自以下几类原因。先判断原因，再选择处理方法，效率会高很多。

1. BIM使用的是局部工程坐标

很多Revit、IFC、Navisworks或其他BIM模型使用的是项目内部坐标，例如以建筑某个角点、轴网交点或施工基准点作为原点。这个坐标只在建筑设计软件里有意义，不能直接对应真实地理坐标。

2. GIS使用的是投影坐标或地理坐标

GIS数据一般有明确坐标参考系统，也就是CRS。常见形式包括经纬度坐标、国家2000坐标系、高斯-克吕格投影、UTM投影、地方独立坐标系等。如果BIM模型没有同样的空间参考，就会出现偏移。

3. 单位不一致

BIM模型常见单位有毫米、厘米、米；GIS数据通常以米或度为单位。若把毫米单位的模型当成米导入，模型会被放大1000倍；如果把米当成毫米，模型又会极小甚至不可见。

4. 旋转角或北方向不一致

BIM项目北、真北、施工北可能不是同一个方向。GIS底图一般以坐标北或真北为依据。若未处理旋转角，建筑虽然位置接近，但朝向会偏。

5. 高程基准不一致

BIM模型的Z值可能是相对标高，例如首层地坪为0；GIS地形或三维场景使用的是海拔高程、椭球高或某个地方高程基准。若不转换，模型可能悬空、下沉或楼层高度异常。

原理：GIS地理配准到底在做什么

GIS地理配准的核心，是建立BIM模型坐标与真实地理坐标之间的转换关系。这个转换通常包括四件事：平移、旋转、缩放和高程修正。

• 平移：把模型从局部原点移动到真实地理位置。
• 旋转：让模型朝向与GIS底图、道路或地块边界一致。
• 缩放：修正单位不一致造成的比例问题。
• 高程修正：让模型底部与地形、设计标高或场地标高匹配。

在二维GIS中，这类似影像配准或CAD配准；在三维GIS中，还要额外处理Z值、高程基准、模型原点和三维瓦片切片规则。

判断BIM模型坐标不准时，不要只看屏幕上的叠加效果。要同时检查坐标系、单位、控制点误差、模型高度和朝向。

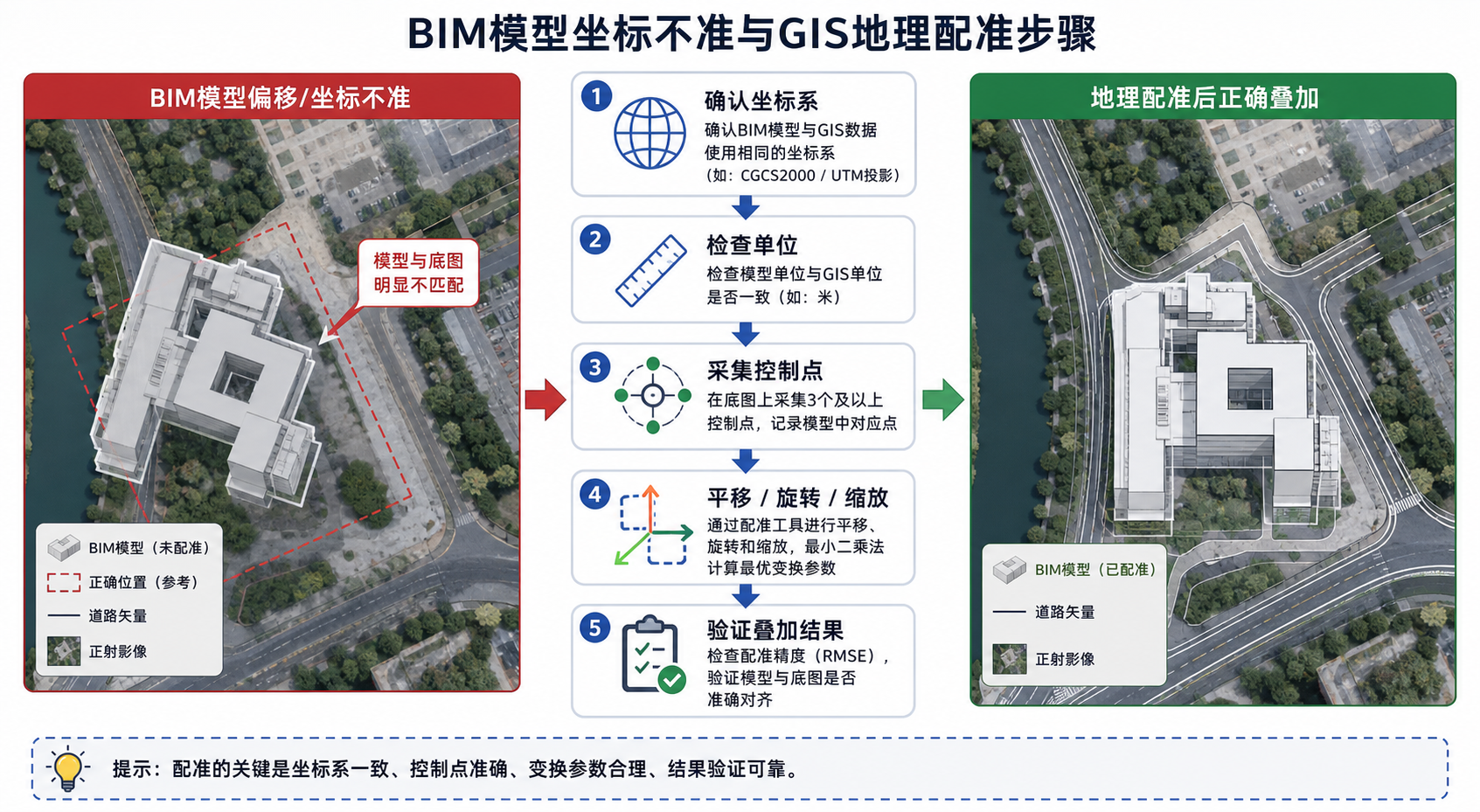

步骤：BIM模型GIS地理配准的完整操作流程

步骤1：确认GIS项目坐标系

先确定项目最终采用的GIS坐标系。不要在多个坐标系之间来回转换，否则很容易把偏移问题复杂化。

• 如果项目在中国大陆工程场景中，常见选择是CGCS2000相关投影坐标系。
• 如果是WebGIS全球展示，前端地图常见是Web Mercator，但数据处理阶段不建议只依赖Web Mercator。
• 如果甲方提供了地方坐标系，应先拿到转换参数或至少拿到可靠控制点。

检查GIS底图时，可以用已知道路交叉口、地块红线、测绘控制点或正射影像进行核验。底图本身如果坐标不准，后续BIM配准也会被带偏。

步骤2：检查BIM模型坐标和单位

导出BIM模型前，应在BIM软件中检查模型单位、项目基点、测量点和内部原点。以Revit模型为例，需要特别关注项目基点、测量点、项目北和真北之间的关系。

• 确认模型长度单位是毫米、厘米还是米。
• 查看模型坐标是否接近真实坐标，还是接近0附近的局部坐标。
• 确认建筑轴网方向是否与真实北方向一致。
• 检查模型底标高是相对0，还是已有真实高程。

如果模型坐标数值很小，例如几十米、几百米，通常说明它是局部坐标。如果坐标数值达到几十万或几百万米，可能已经带有投影坐标，但仍需确认坐标系名称和单位。

步骤3：准备控制点

控制点是GIS地理配准的关键。控制点应同时能在BIM模型和GIS数据中明确识别，不能选模糊位置。

推荐选择以下点位：

• 建筑外墙角点。
• 地块红线拐点。
• 道路中心线或路缘交点。
• 永久性构筑物角点。
• 测绘成果中的控制点或放样点。

不建议选择以下点位：

• 树木、车辆、临时设施。
• 影像上不清晰的屋顶边缘。
• BIM模型中后期可能调整的装饰构件。
• 只有一个点位的简单平移配准。

如果只做平移，至少需要1个可靠点；如果要同时处理平移和旋转，建议至少2个点；如果要检查比例误差，建议3个以上分布均匀的控制点。

步骤4：根据控制点计算平移、旋转和缩放

如果BIM模型只是整体偏移，且单位和朝向都正确，可以只做平移。若朝向也不对，需要做平移加旋转。若单位存在问题，还要做缩放。

一个实用判断方法是：先把模型的一个角点对准GIS中的同名点，再检查另一个远端角点。

• 如果远端点位置正确，说明主要是平移问题。
• 如果远端点绕着第一个点偏转，说明有旋转角问题。
• 如果距离明显变长或变短，说明有单位或比例问题。
• 如果平面位置正确但高度异常，说明要处理Z值或高程基准。

步骤5：在ArcGIS Pro中处理BIM地理配准

ArcGIS Pro支持直接加载部分BIM和CAD数据，并可将其放入三维场景中检查位置。实际项目中可按以下思路操作：

1. 新建Local Scene或Global Scene，并设置项目坐标系。
2. 加载正射影像、地形、地块红线或道路数据作为参照。
3. 加载BIM或转换后的三维模型数据。
4. 检查模型是否出现在正确区域。
5. 如模型偏移，使用已知控制点计算平移、旋转和高程修正参数。
6. 将模型转换为适合发布的格式，例如Scene Layer、3D Object Scene Layer或其他平台支持格式。
7. 发布前再次检查模型与底图、地形和建筑边界的叠加关系。

如果模型来自Revit或IFC，建议在导出前就尽量写入正确的地理参考信息。后期GIS中修正虽然可行，但多个模型批量处理时，统一基准更重要。

步骤6：在QGIS中辅助检查BIM模型坐标

QGIS更适合做二维位置检查、控制点提取和矢量参考数据核验。如果BIM模型已转换为DXF、GeoPackage、Shapefile或其他矢量格式，可以在QGIS中检查平面坐标是否正确。

1. 打开QGIS，设置项目CRS。
2. 加载正射影像、红线、道路或测绘点数据。
3. 加载由BIM转换来的平面轮廓或CAD图层。
4. 使用识别工具检查关键点坐标。
5. 使用平移、旋转、仿射变换或处理工具修正位置。
6. 将修正后的数据导出为统一坐标系下的文件。

QGIS不一定是最终三维发布工具，但它非常适合发现BIM模型坐标不准的根因，尤其是单位、投影和控制点误差问题。

步骤7：处理高程和Z值

平面位置配准正确后，还要检查模型高度。三维GIS里，Z值问题经常比XY偏移更隐蔽。

• 如果BIM首层标高为0，而GIS地形地面高程为35米，需要给模型整体增加约35米的Z偏移。
• 如果模型使用相对标高，发布到真实三维地球前必须指定放置高程。
• 如果场地有坡度，不能只看一个角点，应检查建筑底部多个位置。
• 如果使用Cesium 3D Tiles，要注意模型坐标矩阵和tileset位置参数。

高程检查建议同时使用剖面、场景视角和已知标高点。只看俯视图无法发现悬空或下沉。

步骤8：导出和发布前验证

完成GIS地理配准后，不要马上发布。至少做一轮结果验证。

• 模型轮廓是否与正射影像建筑边界一致。
• 模型入口是否对准道路、广场或地块边界。
• 建筑朝向是否与底图一致。
• 模型比例是否正确，楼长、楼宽是否与设计值接近。
• 模型底部是否贴合地形或设计场坪。
• 多个BIM模型之间是否相互错位。

如果是WebGIS发布，还要在浏览器端检查加载后的效果。因为有些平台在转换为3D Tiles、I3S或glTF时，可能再次引入坐标矩阵、轴向或单位问题。

常见坑：BIM模型坐标不准最容易踩的错误

坑1：只改显示位置，不改数据基准

有些平台支持在前端临时设置模型偏移量。这适合演示，但不适合作为数据生产流程。因为一旦换平台、重新切片或批量发布，偏移参数可能丢失。

坑2：把经纬度当成米坐标使用

经纬度单位是度，投影坐标单位通常是米。如果把经纬度坐标直接当米坐标处理，模型会严重偏移。工程量测和模型配准一般应使用合适的投影坐标系。

坑3：只用一个控制点解决所有问题

一个控制点只能解决平移，不能可靠解决旋转和缩放。建筑范围越大，只用一个点的风险越高。至少使用两个以上控制点检查朝向，三个以上控制点检查比例和整体误差。

坑4：忽略项目北和真北

BIM中的项目北主要服务于设计制图，真北才更接近真实地理方向。导出模型时如果没有处理两者关系，导入GIS后就容易出现角度偏差。

坑5：没有记录配准参数

配准参数必须记录，包括源坐标系、目标坐标系、单位、平移量、旋转角、缩放比例、高程偏移、控制点来源和误差情况。没有记录，后续模型更新时很难复现。

方法比较：不同GIS地理配准方式怎么选

方法	适用场景	优点	限制
前端临时偏移	快速演示、原型验证	操作快，不改源数据	不适合生产，参数容易丢失
GIS软件中手动配准	少量模型、人工校核	直观，适合排查问题	批量处理效率低，依赖操作经验
基于控制点的仿射变换	需要平移、旋转、缩放修正	结果可复现，适合规范流程	控制点质量直接影响结果
BIM源头设置地理参考	长期项目、多专业协同	最稳定，后续更新成本低	需要BIM和GIS团队前期协同
脚本批量转换	大量模型统一处理	效率高，便于自动化	必须先明确转换参数和数据标准

如果是一次性模型展示，可以先用GIS软件手动配准；如果是正式BIM+GIS平台建设，建议从BIM源头和数据转换流程上统一坐标基准，再用脚本批量处理。

检查清单：发布前逐项确认

• 坐标系：目标GIS项目坐标系是否明确，EPSG或地方坐标参数是否记录。
• 单位：BIM模型单位是否与GIS处理单位一致。
• 控制点：是否至少使用2到3个可靠控制点。
• 平面位置：建筑轮廓是否与影像、红线或测绘底图吻合。
• 旋转角：建筑朝向是否与道路、地块边界一致。
• 比例：模型长度、宽度是否与设计尺寸一致。
• 高程：模型底部是否贴合地形或设计场坪。
• 记录：是否保存平移量、旋转角、缩放比例和Z偏移。
• 更新机制：后续BIM模型更新后，是否能复用同一套配准参数。
• 平台验证：是否在最终WebGIS或三维GIS平台中重新检查加载效果。

FAQ：BIM模型坐标不准与GIS地理配准常见问题

BIM模型导入GIS后离真实位置很远，最先查什么？

最先查坐标系和单位。很多BIM模型使用局部坐标，而GIS底图使用真实投影坐标。其次检查模型单位是否为毫米但被当作米处理。如果坐标和比例都异常，不要直接拖动模型，应先确认源数据基准。

只有一个控制点，能完成GIS地理配准吗？

只能完成最基础的平移，不能可靠处理旋转和缩放。如果模型范围很小，且已确认单位和朝向完全正确，一个控制点可以临时使用；但正式成果建议至少两个控制点，最好三个以上。

BIM模型平面位置对了，但高度不对怎么办？

这通常是高程基准不一致。需要确认BIM的Z值是相对标高还是绝对高程，再根据GIS地形、场地设计标高或测绘高程点设置Z偏移。三维场景中还要检查模型是否贴地、悬空或被地形遮挡。

Revit模型导出到GIS前要注意什么？

要确认项目基点、测量点、项目北、真北和单位设置。若项目有真实测绘坐标，应尽量在源头设置清楚，减少后期GIS配准工作量。导出IFC、DWG、FBX、glTF或其他格式时，也要检查是否保留坐标和单位信息。

WebGIS里模型位置正确，换个平台又偏了是什么原因？

可能是前端临时偏移参数没有写入数据，也可能是模型转换时坐标矩阵、轴向、单位或瓦片中心点发生变化。生产流程中应把配准参数写入稳定的数据处理环节，而不是只依赖某个页面里的显示设置。

结论：BIM模型坐标不准要按GIS流程解决

BIM模型坐标不准不是单纯的显示问题，而是坐标系、单位、控制点、旋转角和高程基准共同作用的结果。正确的GIS地理配准步骤，应从确认目标坐标系开始，再检查BIM模型单位和原点，选择可靠控制点，计算平移、旋转、缩放和高程修正，最后在GIS底图和三维平台中验证。

实际项目中，建议把配准参数、控制点来源和误差检查结果形成文档。这样不仅能解决当前模型偏移问题，也能保证后续BIM模型更新、批量发布和WebGIS展示时保持一致。
