ArcGIS入门教程二: 界面怎么看?数据如何加载?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

引言

ArcGIS入门教程二: 界面怎么看?数据如何加载?这篇文章面向刚打开 ArcGIS 的新手，重点解决两个最常见的问题：软件界面里各个区域分别做什么，以及怎样把矢量、栅格、表格等 GIS 数据正确加载到地图中。

很多初学者第一次进入 ArcGIS Pro 或 ArcMap 时，会被菜单、工具栏、目录窗口、图层列表和地图视图绕晕。其实入门阶段不需要记住所有按钮，只要先理解“项目、地图、图层、数据源”这几个核心概念，就能开始做最基本的数据浏览、叠加和检查。

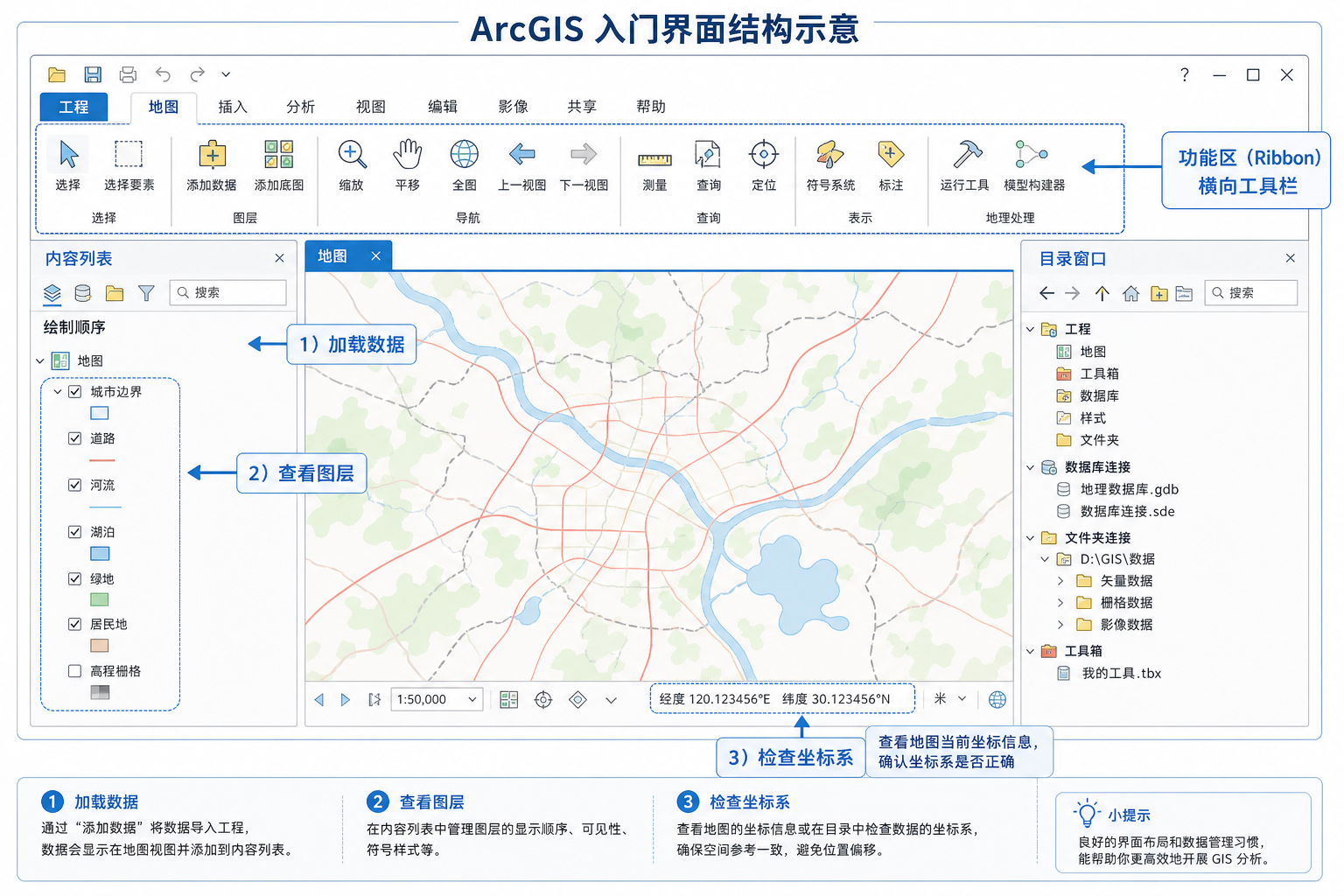

ArcGIS入门教程二 界面怎么看 数据如何加载示意图
ArcGIS 入门时建议先认识地图视图、内容列表、目录窗口和数据加载入口。

背景：为什么初学 ArcGIS 容易卡在界面和加载数据上

ArcGIS 的功能非常多，既可以做数据编辑、空间分析，也可以做地图制图、三维场景和自动化处理。对初学者来说，真正的难点往往不是某个高级工具，而是还没有建立 GIS 软件的基本工作逻辑。

典型问题包括：

  • 打开软件后不知道地图在哪里、新建项目在哪里。
  • 不知道“内容”窗口里的图层顺序会影响显示效果。
  • 不知道数据加载后为什么看不见。
  • 不知道 Shapefile、File Geodatabase、栅格、Excel 表格分别该怎么添加。
  • 不知道坐标系不一致会导致图层偏移或叠不上。

本文以 ArcGIS Pro 的使用习惯为主进行说明，同时会补充 ArcMap 中相近的操作思路。无论你使用的是哪个版本，理解界面结构和数据加载逻辑都是 ArcGIS 入门的第一步。

原理：先理解 ArcGIS 的四个核心对象

1. 项目

在 ArcGIS Pro 中，项目是一个工作容器。它通常包含地图、布局、数据库连接、工具箱、文件夹连接等内容。你可以把项目理解为一次 GIS 作业的总文件夹。

新建项目后，ArcGIS Pro 会生成一个项目文件，并为你管理相关资源。建议初学者把同一练习的数据、地图和输出结果放在同一个项目目录下，避免后期找不到数据源。

2. 地图

地图是显示和组织空间数据的窗口。一个项目里可以有多个地图，例如“行政区划图”“道路分析图”“土地利用图”。每个地图都可以包含多个图层。

3. 图层

图层是数据在地图中的表现形式。比如一个行政区 Shapefile 加载到地图后，会成为一个面图层；一个 DEM 栅格加载后，会成为一个栅格图层。

需要注意，图层不是数据本体。图层只是引用数据源，并保存符号、标注、透明度、比例尺可见范围等显示设置。

4. 数据源

数据源才是真正存放空间信息的位置。常见数据源包括 Shapefile、File Geodatabase、GeoPackage、栅格影像、Excel 表格、CSV 表格和数据库连接。

如果移动或删除了原始数据，ArcGIS 中的图层可能会显示红色感叹号或无法打开，这就是数据源路径失效。

步骤：ArcGIS 界面怎么看

步骤一：认识顶部功能区

ArcGIS Pro 顶部是功能区，类似 Office 软件的 Ribbon 菜单。常用选项卡包括：

  • 地图：添加数据、选择要素、测量距离、书签、底图等常用地图操作。
  • 插入：插入新地图、布局、图表、连接和工具箱。
  • 分析：打开地理处理工具、模型构建器和 Python 窗口。
  • 视图：打开目录、内容、地理处理、属性表等窗口。
  • 编辑：创建、修改、保存空间要素。

入门阶段最常用的是“地图”“视图”“分析”三个选项卡。不要一开始就试图记住所有工具，先学会找入口即可。

步骤二：认识中间地图视图

地图视图是数据显示区域。加载数据后，点、线、面、栅格影像都会显示在这里。你可以在地图视图中进行缩放、平移、选择、查看属性等操作。

如果数据已经添加，但地图视图里什么也看不到，优先检查三个地方：

  • 图层是否被勾选显示。
  • 是否缩放到了图层范围。
  • 图层坐标系是否和当前地图坐标系存在问题。

步骤三：认识左侧内容窗口

内容窗口通常位于左侧，用来管理当前地图中的图层。它的作用非常重要，主要包括：

  • 控制图层是否显示。
  • 调整图层上下顺序。
  • 打开图层属性表。
  • 修改图层符号系统。
  • 查看图层数据源和坐标系。

在 ArcGIS 中，图层顺序会影响显示结果。一般来说，点图层放在线图层上方，线图层放在面图层上方，底图或栅格影像放在最下方。

步骤四：认识目录窗口

目录窗口用于浏览项目中的地图、文件夹、数据库、工具箱和连接。初学者最常用的是“文件夹”和“数据库”。

如果你的练习数据放在某个本地文件夹里，建议先在目录窗口中添加文件夹连接。这样以后加载数据时，不需要每次从磁盘路径里重新寻找。

步骤五：认识属性表

属性表保存图层中每个要素的属性信息。例如一个行政区图层，属性表里可能包含名称、代码、面积、人口等字段。

打开属性表的方法通常是：在内容窗口中右键图层，选择“属性表”。通过属性表，你可以检查数据是否加载成功，也可以查看字段类型和记录数量。

步骤：ArcGIS 数据如何加载

方法一：通过“添加数据”按钮加载

这是最适合初学者的方法。

  1. 打开 ArcGIS Pro 项目。
  2. 进入顶部“地图”选项卡。
  3. 点击“添加数据”。
  4. 浏览到数据所在文件夹或数据库。
  5. 选择要加载的 Shapefile、要素类、栅格或表格。
  6. 点击确定，数据会加入当前地图。

加载完成后，先看内容窗口是否出现新图层，再右键图层选择“缩放至图层”。这是判断数据是否成功加载的最直接方法。

方法二：从目录窗口拖拽加载

如果已经建立文件夹连接，可以直接从目录窗口把数据拖到地图视图或内容窗口中。

这种方法适合频繁加载多个图层的场景，例如同时加载行政区、道路、水系、兴趣点和影像底图。

方法三：加载 Shapefile 数据

Shapefile 是 GIS 入门中最常见的矢量数据格式。它通常不是一个单独文件，而是一组同名文件组合，常见扩展名包括 .shp、.shx、.dbf、.prj。

加载 Shapefile 时要注意：

  • 不要只复制 .shp 文件，必须保留同名配套文件。
  • .prj 文件保存坐标系信息，缺失后可能导致图层定位异常。
  • 中文路径和中文字段在旧版本软件或跨平台环境中可能出现编码问题。

方法四：加载 File Geodatabase 数据

File Geodatabase 通常表现为一个以 .gdb 结尾的文件夹。里面可以存放多个要素类、表、栅格和关系数据。

加载时不要进入系统文件层面随意复制内部文件，正确做法是在 ArcGIS 中直接连接 .gdb，然后选择其中的要素类添加到地图。

方法五：加载栅格影像或 DEM

栅格数据常见格式包括 TIFF、GeoTIFF、IMG、GRID、DEM 等。它们通常用于遥感影像、高程分析、坡度坡向分析和背景底图。

加载栅格后，如果显示一片黑、一片白或对比度很差，可以尝试调整拉伸方式、统计信息和色带。对于 DEM 数据，常用的显示方式是灰度渲染或分级设色。

方法六：加载 Excel 或 CSV 表格

ArcGIS 可以加载 Excel 和 CSV 表格，但表格本身不一定是空间图层。只有当表格中包含坐标字段，例如经度、纬度，才能通过“XY 表转点”生成点图层。

基本流程如下：

  1. 准备包含经度和纬度字段的表格。
  2. 在 ArcGIS 中添加表格。
  3. 检查字段类型是否正确，坐标字段应为数值类型。
  4. 使用“XY 表转点”工具。
  5. 指定 X 字段为经度，Y 字段为纬度。
  6. 选择正确的输入坐标系，通常为 WGS 1984。
  7. 生成点图层并检查位置是否正确。

常见坑：数据加载了但看不见怎么办

1. 没有缩放到图层范围

这是最常见的问题。数据已经在内容窗口里，但地图当前视图停留在别的范围。解决方法是在图层上右键，选择“缩放至图层”。

2. 图层被关闭或被其他图层遮住

检查内容窗口中图层前面的复选框是否勾选。如果面图层盖住了点或线，可以把点线图层拖到面图层上方，或者调整面图层透明度。

3. 坐标系不一致或定义错误

ArcGIS 通常可以动态投影不同坐标系的数据，但前提是数据本身的坐标系定义正确。如果 .prj 缺失，或者把投影坐标误当成经纬度坐标，图层就可能偏到很远的位置。

判断方法：

  • 查看图层属性中的坐标系。
  • 查看坐标值范围，经纬度通常在经度 -180 到 180、纬度 -90 到 90 之间。
  • 如果坐标值是几十万或几百万，通常是投影坐标而不是经纬度。

4. 数据源路径失效

如果图层旁边出现红色感叹号，说明 ArcGIS 找不到原始数据。常见原因是移动、重命名或删除了数据文件夹。

解决方法是在图层属性中重新设置数据源，或者把数据放回原来的路径。

5. 表格坐标字段不是数值类型

Excel 或 CSV 表格生成点时，如果经纬度字段被识别为文本，工具可能无法正确执行。建议在表格中提前清理空格、中文符号和异常字符，并确保坐标字段为数值。

方法比较：不同数据加载方式怎么选

加载方式 适合场景 优点 注意事项
添加数据按钮 初学者、单次加载数据 入口清晰，操作稳定 需要手动浏览路径
目录窗口拖拽 项目数据较多、反复加载 效率高，适合批量浏览 建议先建立文件夹连接
File Geodatabase 正式项目、数据集中管理 支持多图层管理，稳定性较好 不要直接修改 .gdb 内部系统文件
Shapefile 教学练习、数据交换 通用性强，易于传输 字段名长度、编码和文件组成有限制
XY 表转点 经纬度表格生成点位 适合调查点、监测点、业务点位 必须确认 X、Y 字段和坐标系

检查清单：ArcGIS 入门加载数据前后要确认什么

每次在 ArcGIS 中加载数据，都建议按下面清单快速检查一遍：

  • 数据文件是否完整，尤其是 Shapefile 是否包含 .shp、.shx、.dbf、.prj。
  • 项目文件和数据是否放在稳定路径中，避免后续路径失效。
  • 图层是否成功出现在内容窗口。
  • 是否执行了“缩放至图层”。
  • 图层坐标系是否明确。
  • 多个图层叠加时位置是否一致。
  • 点、线、面图层顺序是否合理。
  • 属性表能否正常打开，记录数量是否符合预期。
  • 表格转点时，经度和纬度字段是否选反。
  • 输出数据是否保存到正确的文件夹或地理数据库。

FAQ

ArcGIS Pro 和 ArcMap 的界面差别大吗？

差别比较明显。ArcMap 以菜单和工具栏为主，ArcGIS Pro 以项目和功能区为主。但二者的 GIS 基本逻辑一致，都是通过地图管理图层，通过图层引用数据源。

ArcGIS 加载数据后为什么地图空白？

优先右键图层选择“缩放至图层”。如果仍然看不到，再检查图层是否勾选、是否被遮挡、坐标系是否正确、数据源是否失效。

为什么我的两个图层叠不到一起？

最常见原因是坐标系定义错误或缺失。不要只看图层名称，要查看图层属性中的坐标系，并结合坐标值范围判断它到底是经纬度坐标还是投影坐标。

Shapefile 只发一个 .shp 文件可以吗？

不可以。Shapefile 是一组文件共同工作，至少应包含 .shp、.shx、.dbf。如果需要保留坐标系，还应包含 .prj。建议打包整个同名文件组再传输。

Excel 表格可以直接变成地图点吗？

可以，但前提是表格中有明确的坐标字段，例如经度和纬度。添加表格后，需要使用“XY 表转点”工具生成空间点图层。

ArcGIS 入门需要先学空间分析吗？

不建议一开始就学复杂空间分析。更合理的顺序是先学界面、数据加载、图层显示、属性表、坐标系，再学习缓冲区、叠加分析、裁剪、空间连接等工具。

结论

学习 ArcGIS 入门时，不要把注意力放在记忆所有菜单上，而要先理解界面结构和数据加载逻辑。你只需要先掌握项目、地图、图层、数据源这四个概念，就能看懂大部分基础操作。

实际操作中，建议先从“添加数据”“缩放至图层”“查看属性表”“检查坐标系”四件事开始。只要这四步稳定掌握，后续学习符号化、制图、空间分析和数据编辑都会顺畅很多。

如果你刚开始学习 ArcGIS，可以把本文当作第二课的操作清单：先看懂界面，再正确加载数据，最后确认图层显示和坐标位置是否正常。
