ArcGIS入门教程三: 坐标系怎么转?投影报错咋办?
ArcGIS入门教程三: 坐标系怎么转?投影报错咋办?这篇文章专门解决 ArcGIS 初学者最容易卡住的问题：图层明明加载进来了，却叠不到一起；想转换坐标系，却不知道该用“定义投影”还是“投影”；运行投影工具时还出现坐标系、地理变换、数据范围相关报错。
本文以 ArcGIS Pro 和 ArcMap 都常见的工作逻辑来讲。你会学到坐标系转换的正确判断方法、投影报错的排查顺序，以及如何验证转换结果是否可信。
引言：ArcGIS 坐标系问题为什么这么常见
在 ArcGIS 里，很多空间数据问题看起来像是“软件出错”，本质上其实是坐标系没有处理对。常见现象包括：
- 多个图层加载后不重合，甚至相差几百公里。
- 底图正常，但自己的 shp 文件飞到地图外面。
- 面积、长度计算结果明显不对。
- 运行“投影”工具时报错或输出结果为空。
- 图层属性里显示 Unknown Coordinate System。
ArcGIS 坐标系转换不是简单地点一下“选择坐标系”。你需要先判断数据当前坐标值代表什么，再决定是修正坐标系标签，还是把坐标真正转换到另一个坐标系。
一句话记住：定义投影是告诉 ArcGIS 这份数据原来是什么坐标系；投影是把数据从一个坐标系真正转换到另一个坐标系。
背景：先分清“定义投影”和“投影转换”
ArcGIS 入门阶段最容易混淆的两个工具是“定义投影”和“投影”。它们名称相似，但作用完全不同。
| 工具 | 英文名称 | 作用 | 是否改变坐标值 | 典型使用场景 |
|---|---|---|---|---|
| 定义投影 | Define Projection | 给没有坐标系信息的数据补上正确坐标系 | 不改变 | shp 显示 Unknown Coordinate System，但你知道它原本是 CGCS2000 或 WGS84 |
| 投影 | Project | 把数据从当前坐标系转换到目标坐标系 | 改变 | 把 WGS84 经纬度数据转换为 CGCS2000 高斯投影或 Web Mercator |
如果一份数据本来是 WGS84 经纬度坐标，你却用“定义投影”把它直接定义成 CGCS2000 高斯投影，ArcGIS 不会帮你转换坐标值，只会换掉坐标系标签。结果就是图层位置会严重错误。
反过来，如果数据坐标系未知，你直接运行“投影”工具，ArcGIS 也可能无法正确识别输入坐标系，从而出现投影报错或输出结果异常。
原理：ArcGIS 坐标系转换到底转换了什么
坐标系可以简单理解为一套“描述地理位置的方法”。ArcGIS 常见坐标系大致分为两类：
- 地理坐标系：使用经纬度表示位置，例如 WGS 1984、CGCS2000。单位通常是度。
- 投影坐标系：把地球表面展开到平面上，使用米等线性单位，例如 CGCS2000 高斯克吕格投影、Web Mercator。单位通常是米。
在 ArcGIS 坐标系转换过程中，软件需要知道三个关键信息：
- 输入数据现在是什么坐标系。
- 你希望输出成什么坐标系。
- 如果涉及不同地理基准面，是否需要选择地理变换。
其中“地理变换”是很多投影报错的来源。比如从 WGS84 转到某些地方坐标系统时，ArcGIS 可能要求选择合适的 Geographic Transformation。如果选错或不选，数据可能能输出，但位置会有偏差。

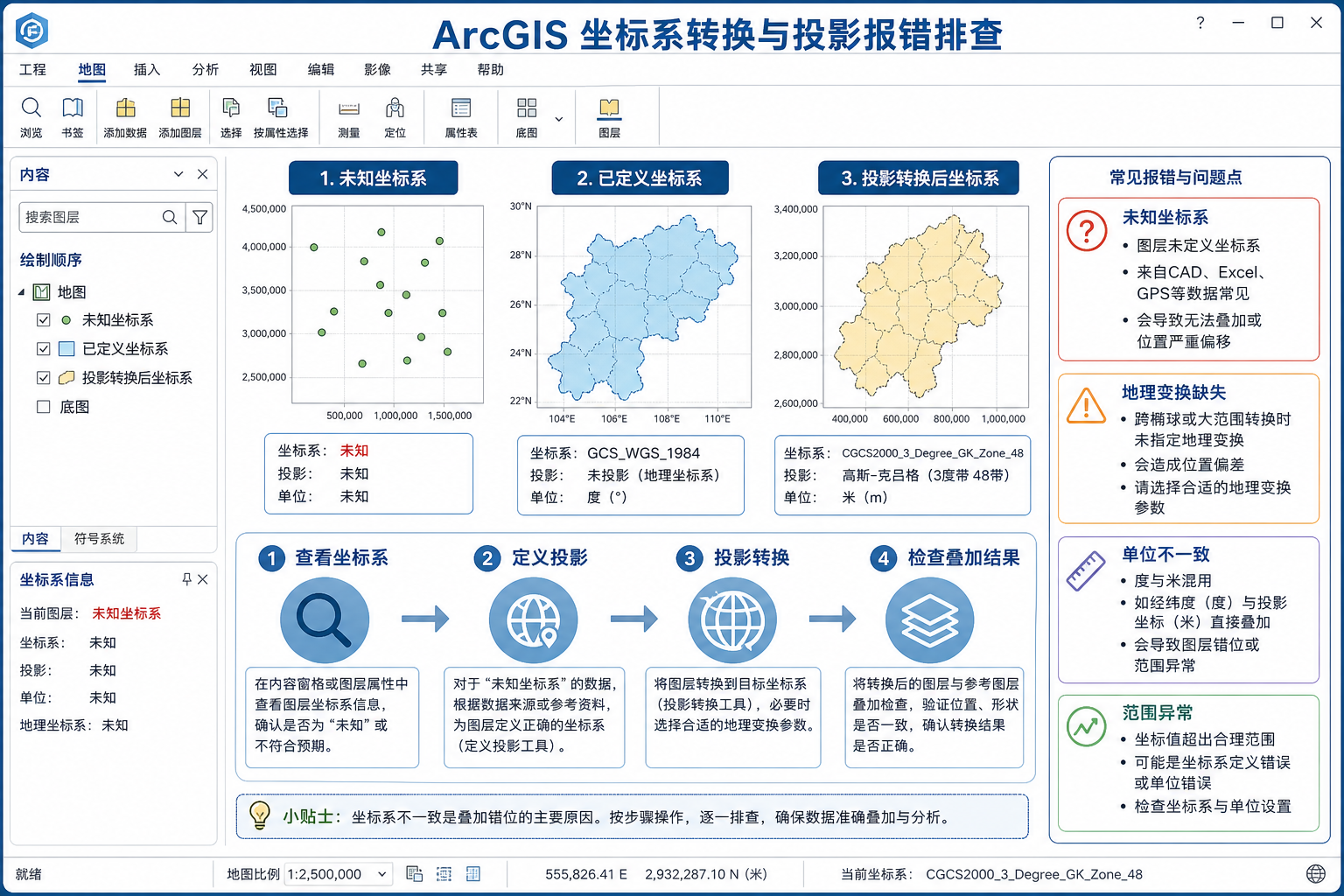

步骤：ArcGIS 坐标系怎么转
步骤一：查看数据当前坐标系
在 ArcGIS Pro 中，可以按下面操作：
- 在内容列表中右键图层。
- 选择“属性”。
- 进入“源”或“Source”。
- 查看 Spatial Reference 或坐标系信息。
在 ArcMap 中，可以右键图层，打开“Properties”，在“Source”选项卡中查看 Coordinate System。
重点看三件事：
- 是否显示 Unknown Coordinate System。
- 坐标系名称是否符合数据来源说明。
- 坐标值单位是度还是米。
如果坐标值像 116.38、39.90 这种，通常是经纬度坐标。如果坐标值像 39500000、4420000 或 500000、4400000 这种，通常是投影坐标。这个判断不能替代元数据，但能帮助你快速发现明显错误。
步骤二：如果是 Unknown Coordinate System，先用定义投影
如果图层显示 Unknown Coordinate System，但你能从数据来源、说明文档、同批数据、坐标值范围判断出它原本的坐标系，应使用“定义投影”。
ArcGIS Pro 操作路径一般为：
- 打开“地理处理”窗格。
- 搜索“定义投影”或“Define Projection”。
- 输入要修正的要素类或 shp 文件。
- 选择它原本真实的坐标系。
- 运行工具。
注意，这一步不是转换坐标，只是写入或修正坐标系信息。定义完成后，再重新查看图层属性，确认 Unknown Coordinate System 已经变成正确坐标系。
步骤三：需要换坐标系时，再用投影工具
当输入数据已经有正确坐标系，并且你确实需要把它转换为另一个坐标系时，才使用“投影”工具。
ArcGIS Pro 中常见操作如下：
- 打开“地理处理”。
- 搜索“投影”或“Project”。
- 选择输入数据。
- 设置输出数据位置和名称。
- 选择目标坐标系。
- 如有需要，选择地理变换。
- 运行工具并检查输出结果。
例如，你有一份 WGS84 经纬度的点数据，需要与本地 CGCS2000 高斯投影数据叠加分析，就应该使用“投影”工具，把 WGS84 转换为目标 CGCS2000 投影坐标系。
步骤四：设置数据框或地图坐标系
ArcGIS 的地图视图也有坐标系。即使图层坐标系不同，ArcGIS 也可以进行动态投影显示，也就是在地图中临时把不同坐标系的数据显示到一起。
但要注意：动态投影只是显示层面的临时处理，不等于你的原始数据已经完成 ArcGIS 坐标系转换。做空间分析、面积统计、长度计算、叠加分析前，最好把参与分析的数据统一到合适的投影坐标系。
步骤五：验证投影结果是否正确
完成投影后，不要只看工具是否运行成功。建议按下面方式验证：
- 把转换后的数据与可靠底图或权威边界数据叠加。
- 检查图层是否整体偏移、旋转或缩放异常。
- 查看坐标值单位是否符合目标坐标系。
- 随机检查几个已知点位，例如行政中心、道路交叉口、河流节点。
- 用测量工具检查距离是否符合常识。
如果输出图层能加载，但位置偏几百米、几公里甚至更远，优先检查输入坐标系是否定义错，其次检查地理变换是否选择正确。
常见坑：ArcGIS 投影报错咋办
坑一：把“定义投影”当成“投影转换”
这是最常见错误。定义投影不会改变坐标值，只会修改坐标系说明。如果你想把经纬度坐标变成米单位投影坐标，必须使用“投影”工具。
排查方法：
- 查看转换前后坐标值是否发生变化。
- 如果坐标值完全不变，大概率只是定义了投影。
- 确认工具名称是 Project，而不是 Define Projection。
坑二：输入坐标系本来就是错的
投影工具依赖输入坐标系。如果输入坐标系一开始就定义错了，后续转换一定不可信。
例如，一份 CGCS2000 经纬度数据被错误定义成 WGS84，在一些区域可能偏差不明显；但如果涉及地方坐标系或工程坐标系，误差可能很大。
排查方法：
- 联系数据提供方确认坐标系。
- 检查同批数据是否使用相同坐标系。
- 查看数据说明、元数据、prj 文件。
- 用已知控制点或底图进行验证。
坑三：缺少 prj 文件导致 Unknown Coordinate System
Shapefile 的坐标系通常保存在 .prj 文件中。如果 shp、shx、dbf 都在，但 prj 丢失，ArcGIS 可能显示 Unknown Coordinate System。
解决方法不是随便选一个坐标系，而是先判断该数据原始坐标系，再用“定义投影”补上正确坐标系。
坑四：地理变换选择不当
当输入坐标系和输出坐标系基于不同地理基准面时，ArcGIS 可能提示选择地理变换。不同地区、不同精度要求可能适用不同变换参数。
处理建议：
- 优先查看项目技术规范或数据提供方要求。
- 优先选择适用于研究区范围的地理变换。
- 不要只因为工具默认推荐就直接确认。
- 转换后必须用控制点或权威数据验证偏差。
坑五：输出路径或文件名导致工具运行失败
初学者遇到的投影报错，有时和坐标系无关，而是输出路径问题。例如路径过长、包含特殊字符、没有写入权限，或输出到不稳定的网络路径。
建议：
- 输出到本地英文路径，例如 D:GISdataoutput。
- 文件名避免空格、特殊符号和过长中文名。
- 不要直接覆盖正在地图中打开的同名数据。
- 优先使用文件地理数据库保存中间结果。
坑六：用经纬度坐标直接算面积和长度
如果数据是 WGS84 经纬度，单位是度。直接计算面积或长度时，结果往往不符合实际需求。做面积、距离、缓冲区等分析前，通常应投影到适合研究区的投影坐标系。
例如县域范围面积统计，建议使用适合当地的投影坐标系，而不是直接在经纬度坐标下计算。
方法比较：不同坐标系处理方式怎么选
| 你的情况 | 应该怎么做 | 不建议怎么做 |
|---|---|---|
| 图层显示 Unknown，但知道原始坐标系 | 使用定义投影 | 直接运行投影工具或随便选坐标系 |
| 图层已有正确坐标系，需要转换为另一个坐标系 | 使用投影工具 | 用定义投影强行改成目标坐标系 |
| 多个图层显示能叠加，但分析结果异常 | 统一投影坐标系后再分析 | 完全依赖地图动态投影 |
| 投影后位置有偏差 | 检查输入坐标系和地理变换 | 反复换目标坐标系碰运气 |
| 只想临时查看不同坐标系数据 | 设置地图坐标系并利用动态投影显示 | 不验证就用于正式分析 |
对于 ArcGIS 入门用户，推荐遵循一个简单原则：先修正数据自身坐标系，再转换目标坐标系，最后验证叠加和分析结果。
检查清单：ArcGIS 坐标系转换前后必查项目
每次处理 ArcGIS 坐标系转换，都可以按下面清单检查，能避免大多数投影报错和位置偏移问题。
- 输入数据是否有坐标系信息。
- 输入坐标系是否与数据来源说明一致。
- 坐标值范围是否符合该坐标系的单位和区域。
- 是否需要先使用定义投影。
- 是否真正需要使用投影工具转换坐标值。
- 目标坐标系是否适合研究区和分析目的。
- 是否涉及地理变换。
- 输出路径是否可写、文件名是否规范。
- 转换后是否与可靠参考数据叠加检查。
- 面积、长度、缓冲区等分析是否在合适投影坐标系下完成。
FAQ：ArcGIS 坐标系转换常见问题
ArcGIS 中 Define Projection 和 Project 有什么区别？
Define Projection 是定义投影，只给数据写入或修正坐标系信息，不改变坐标值。Project 是投影转换，会根据输入坐标系和输出坐标系计算新的坐标值。ArcGIS 坐标系转换通常使用 Project，但前提是输入坐标系必须正确。
图层显示 Unknown Coordinate System，能不能直接投影？
不建议。Unknown Coordinate System 表示 ArcGIS 不知道这份数据当前坐标值属于什么坐标系。正确做法是先确认原始坐标系，再用定义投影补上坐标系信息，然后再根据需要运行投影工具。
为什么投影成功后图层还是叠不上？
常见原因有三个：输入坐标系定义错了、目标坐标系选错了、地理变换不合适。也可能是数据本身经过了地方坐标偏移、加密或工程坐标处理，需要向数据提供方确认参数。
ArcGIS 投影报错一定是坐标系错了吗？
不一定。投影报错也可能来自输出路径无权限、文件名非法、数据几何错误、字段或数据损坏等问题。排查时先看报错信息，再按“输入坐标系、输出坐标系、地理变换、数据路径、数据几何”顺序检查。
经纬度数据可以直接做缓冲区吗？
不推荐。经纬度坐标单位是度，不适合直接做以米为单位的缓冲区、距离和面积分析。应先投影到适合研究区的投影坐标系，再进行空间分析。
ArcGIS 会自动帮我转换不同图层的坐标系吗？
ArcGIS 可以在地图中进行动态投影，让不同坐标系的图层看起来叠加在一起。但这主要是显示层面的处理，不等于原始数据已经完成坐标系转换。正式分析前，建议统一数据坐标系。
结论：坐标系转换先判断，再操作，最后验证
ArcGIS 坐标系转换的关键不是记住某个按钮，而是建立正确判断顺序：先看数据是否有坐标系，再判断坐标系是否正确，然后决定用“定义投影”还是“投影”，最后用可靠数据验证结果。
遇到投影报错时，不要急着反复换坐标系。优先检查 Unknown Coordinate System、输入坐标系是否真实、地理变换是否适用、输出路径是否规范，以及数据本身是否损坏。
对初学者来说，只要记住这条主线：未知坐标系先定义，已知坐标系再投影，分析之前要验证，大多数 ArcGIS 投影报错和图层错位问题都能快速定位。
