ArcGIS入门教程四: 矢量怎么画?编辑工具咋用?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

在这篇ArcGIS入门教程四: 矢量怎么画?编辑工具咋用?中，我们专门解决一个入门阶段最常见的问题：拿到一张底图或已有数据后，怎样在 ArcGIS 里新建矢量图层、画点线面、修改节点，并把编辑结果正确保存下来。

很多 GIS 初学者第一次接触 ArcGIS 编辑工具时，会遇到三个困惑：不知道先建什么数据、找不到编辑按钮、画完之后不知道为什么保存不了。本文以 ArcGIS Desktop 的 ArcMap 编辑流程为主，同时补充 ArcGIS Pro 中对应的操作思路，帮助你理解矢量编辑的完整工作流。

引言：ArcGIS矢量编辑到底在做什么

所谓矢量编辑，就是在 GIS 数据中创建或修改点、线、面要素。点可以表示学校、井位、监测站；线可以表示道路、河流、管线；面可以表示地块、行政区、湖泊范围。

在 ArcGIS 中，画矢量不是直接在地图上随便涂鸦，而是把图形和属性一起写入一个空间数据文件。常见文件包括 Shapefile、File Geodatabase 要素类、Personal Geodatabase 要素类等。

如果你想学会 ArcGIS 矢量怎么画，重点不是记住每一个按钮，而是理解这条主线：

  1. 先准备一个可编辑的矢量图层。
  2. 再设置正确的坐标系和字段。
  3. 启动编辑会话。
  4. 用编辑工具画点、画线或画面。
  5. 填写属性并保存编辑结果。
  6. 检查拓扑、重叠、缝隙和坐标是否正确。

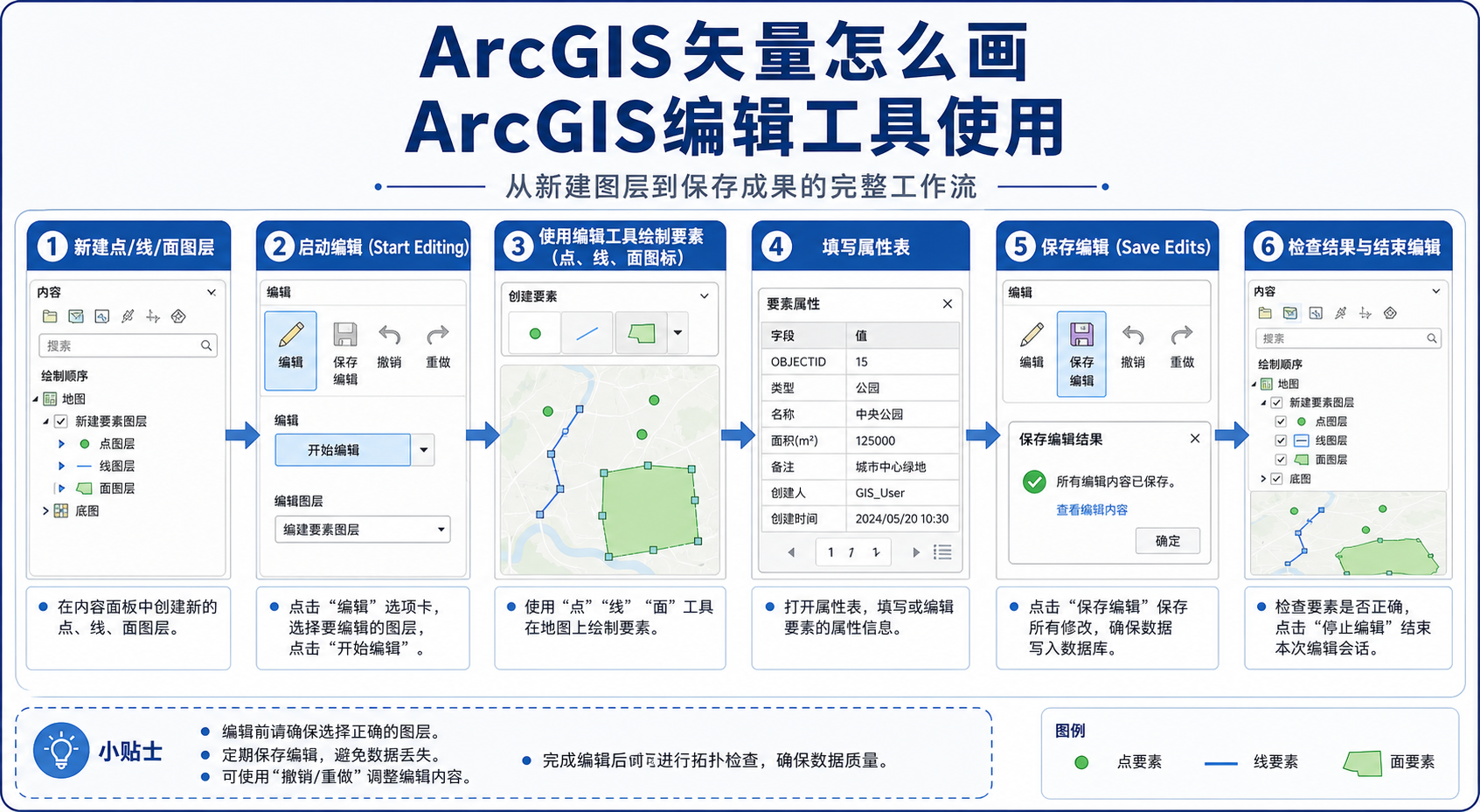

ArcGIS矢量怎么画与ArcGIS编辑工具使用流程图
ArcGIS 矢量编辑的基本流程：建图层、启动编辑、绘制要素、填写属性、保存并检查。

背景：为什么你在 ArcGIS 里画不了矢量

很多人以为 ArcGIS 不能画图，是软件坏了。实际上，大多数问题都出在数据准备和编辑状态上。

常见原因包括：

  • 图层不是矢量数据：影像、栅格、在线底图不能直接作为点线面图层来编辑。
  • 没有启动编辑：ArcMap 需要通过 Editor 工具条启动编辑会话。
  • 数据没有写入权限：如果 Shapefile 放在只读目录、压缩包、U 盘异常路径中，可能无法保存。
  • 坐标系不正确：没有定义坐标系或投影不一致，画出来的位置可能偏移。
  • 编辑模板没有生成：在 ArcMap 中，如果 Create Features 窗口没有模板，就无法直接选择要画的图层。
  • 图层类型选错：点图层只能画点，线图层只能画线，面图层只能画面。

所以，在学习 ArcGIS 编辑工具怎么用之前，先要确认自己正在编辑的是一个真正可写入的矢量图层。

原理：点线面图层与编辑工具的关系

ArcGIS 中的矢量图层有一个基本规则：一个图层只能存一种几何类型。点图层存点，线图层存线，面图层存面。你不能在一个点图层里画道路，也不能在线图层里画地块边界面。

这也是很多新手卡住的地方。比如你想画一个小区范围，却新建了点图层，那么编辑工具里只会出现点的创建方式，不会出现面绘制工具。

1. 几何类型决定你能画什么

数据类型 适合表达 常见例子 编辑方式
点 位置对象 学校、井点、监测站、POI 点击地图生成点
线 线状对象 道路、河流、管线、轨迹 连续点击生成折线
面 范围对象 地块、湖泊、行政区、建筑轮廓 连续点击闭合成面

2. 坐标系决定画在哪里

坐标系是 GIS 数据定位的基础。即使图形看起来画成功了，如果坐标系定义错误，后续叠加影像、计算面积、空间分析时都会出问题。

在正式编辑前，建议检查两件事：

  • 数据框或地图的坐标系是否符合项目要求。
  • 新建矢量图层是否使用了正确的坐标系。

如果只是跟着影像底图勾绘道路或地块，最好让新建图层和底图使用一致或可正确投影转换的坐标系。

3. 编辑工具负责创建和修改几何

ArcGIS 编辑工具并不只是“画线”。它还包括移动、删除、切割、合并、修改节点、捕捉、延伸、裁剪等功能。入门阶段先掌握以下几类就够用：

  • Create Features：创建点、线、面要素。
  • Edit Tool：选择和移动已有要素。
  • Edit Vertices：编辑节点，调整线或面的形状。
  • Snapping：捕捉端点、边线、节点，避免缝隙和悬挂线。
  • Cut Polygons：切割面要素。
  • Merge：合并多个要素。
  • Reshape Feature：重塑线或面边界。

步骤：ArcGIS矢量怎么画

下面以 ArcMap 为例，演示从零开始画一个矢量图层的完整流程。这个流程适用于大多数 ArcGIS 入门编辑任务。

步骤一：新建一个矢量图层

如果你还没有可编辑图层，可以先在 ArcCatalog 或 Catalog 窗口中新建。

  1. 打开 ArcCatalog，找到项目数据文件夹。
  2. 右键文件夹，选择新建 Shapefile，或在 File Geodatabase 中新建 Feature Class。
  3. 输入图层名称，例如 road_line、land_polygon、sample_point。
  4. 选择几何类型：Point、Polyline 或 Polygon。
  5. 设置坐标系，建议与项目底图或已有数据一致。
  6. 根据需要添加字段，例如 name、type、remark、source。
  7. 保存后，把图层添加到 ArcMap 中。

如果只是练习，Shapefile 更直观；如果是正式项目，建议使用 File Geodatabase，因为它对字段名、数据组织和编辑稳定性更友好。

步骤二：加载底图或参考数据

画矢量通常需要参考对象，例如影像、行政区边界、CAD 图、已有道路数据等。

  1. 在 ArcMap 中点击 Add Data。
  2. 加载影像、已有矢量或在线底图。
  3. 检查新建图层是否与底图位置重合。
  4. 如果出现明显偏移，先不要编辑，优先检查坐标系。

如果图层完全不在同一个位置，常见原因是坐标系未定义、投影选错，或者经纬度坐标和投影坐标混用。

步骤三：打开 Editor 工具条

ArcMap 的矢量编辑主要依赖 Editor 工具条。

  1. 在菜单栏中点击 Customize。
  2. 选择 Toolbars。
  3. 勾选 Editor。
  4. 地图界面上会出现 Editor 工具条。

如果你使用的是 ArcGIS Pro，对应入口在顶部功能区的 Edit 选项卡中，常用工具包括 Create、Modify、Attributes、Save Edits 等。

步骤四：启动编辑

在 ArcMap 中，必须启动编辑会话后才能真正修改数据。

  1. 点击 Editor 工具条中的 Editor 下拉菜单。
  2. 选择 Start Editing。
  3. 如果地图中有多个工作空间，选择要编辑的数据所在工作空间。
  4. 打开 Create Features 窗口。
  5. 选择你要绘制的图层模板。

如果 Start Editing 是灰色，通常说明当前没有可编辑图层，或者数据源不可写。先检查图层是否为 Shapefile、Geodatabase 要素类等矢量数据，并确认文件夹不是只读状态。

步骤五：画点要素

点要素是最简单的 ArcGIS 矢量编辑类型。

  1. 在 Create Features 窗口中选择点图层模板。
  2. 在 Construction Tools 中选择 Point。
  3. 在地图上目标位置单击。
  4. 一个点要素就会被创建。
  5. 打开属性表或 Attributes 窗口，填写名称、类型等字段。

画点时要注意比例尺。比例尺太小，点击位置很容易偏。建议放大到目标对象清晰可见后再落点。

步骤六：画线要素

线要素常用于道路、河流、管网和边界线。

  1. 选择线图层模板。
  2. 选择 Line 工具。
  3. 沿道路或河流方向依次点击节点。
  4. 双击结束绘制，或右键选择 Finish Sketch。
  5. 填写线要素属性，例如 road_name、level、material。

画线时不要节点过密，也不要节点太少。节点过密会增加数据量，后期编辑困难；节点太少则无法表达真实弯曲形态。

步骤七：画面要素

面要素常用于地块、建筑轮廓、水域和行政范围。

  1. 选择面图层模板。
  2. 选择 Polygon 工具。
  3. 沿边界依次点击折点。
  4. 最后双击结束，ArcGIS 会自动闭合面。
  5. 填写面要素属性，例如 landuse、owner、area_type。

如果要画相邻地块，建议打开捕捉功能，避免两个面之间产生细小缝隙或重叠。

步骤八：使用捕捉 Snapping 提高精度

捕捉是 ArcGIS 编辑工具中非常重要但容易被忽视的功能。它可以让新画的点或节点自动吸附到已有点、线端点或边线上。

  1. 在 ArcMap 中打开 Snapping 工具条。
  2. 启用 Point Snapping、End Snapping、Vertex Snapping 或 Edge Snapping。
  3. 设置合适的捕捉容差。
  4. 编辑时让鼠标靠近目标位置，出现捕捉提示后再点击。

捕捉适合处理道路相接、管线连接、地块共边、边界接合等场景。没有捕捉的线数据，后期做网络分析、拓扑检查时很容易出错。

步骤九：修改已有矢量要素

画完之后经常需要调整形状，这时要使用编辑修改工具。

  • 移动要素：使用 Edit Tool 选中要素后拖动。
  • 删除要素：选中要素后按 Delete。
  • 修改节点：选中要素后点击 Edit Vertices。
  • 添加节点：在节点编辑状态下右键线段，选择 Insert Vertex。
  • 删除节点：选中节点后删除。
  • 切割面：使用 Cut Polygons Tool 沿切割线绘制。
  • 合并要素：选中多个要素后使用 Merge。

修改面边界时，建议先放大比例尺，并打开捕捉。否则容易产生很窄的碎面或缝隙。

步骤十：保存编辑并停止编辑

ArcMap 编辑完成后，需要主动保存。

  1. 点击 Editor 下拉菜单。
  2. 选择 Save Edits。
  3. 确认无误后，再选择 Stop Editing。
  4. 如果不想保留本次修改，选择 Stop Editing 时可以放弃保存。

很多新手画完后直接关闭 ArcMap，导致编辑结果丢失。正确习惯是：每完成一小段编辑，就保存一次。

常见坑：ArcGIS编辑工具使用时最容易出错的地方

1. 图层能显示但不能编辑

能显示不等于能编辑。影像、在线地图服务、只读文件、损坏的数据、无权限目录中的文件，都可能只能看不能改。

处理方法：

  • 确认图层是 Shapefile 或 Geodatabase 要素类。
  • 把数据复制到本地普通文件夹再试。
  • 检查文件夹权限，避免放在系统目录。
  • 不要直接编辑压缩包中的数据。

2. Create Features 里没有图层模板

如果 Create Features 窗口为空，可能是编辑模板没有生成，或者图层不可编辑。

可以尝试：

  1. 停止编辑。
  2. 确认图层已添加到地图中。
  3. 重新 Start Editing。
  4. 在 Create Features 窗口中检查模板。
  5. 必要时使用 Organize Templates 重新创建模板。

3. 画出来的位置和底图对不上

这通常不是绘图工具的问题，而是坐标系问题。

排查顺序：

  • 检查数据是否有正确的空间参考。
  • 确认不是把投影坐标当作经纬度坐标。
  • 检查 Data Frame 坐标系。
  • 不要随意使用 Define Projection 代替 Project。

Define Projection 是给没有坐标系定义的数据指定坐标系；Project 是把数据从一个坐标系转换到另一个坐标系。两者不能混用。

4. 相邻面之间有缝隙或重叠

这是面编辑最常见的数据质量问题。看起来只是很细的一条缝，但后续做面积统计、叠加分析时会造成结果偏差。

建议：

  • 开启边线捕捉。
  • 使用共边编辑方法。
  • 编辑后进行拓扑检查。
  • 避免凭肉眼手动贴边。

5. 线和线看起来相交，其实没有相接

道路、管线、河网等线数据最怕“视觉相交但几何未连接”。这种问题会影响网络分析、连通性判断和路径计算。

解决方式：

  • 打开端点捕捉和节点捕捉。
  • 放大到足够比例尺后编辑。
  • 使用拓扑规则检查悬挂线。
  • 必要时用 Integrate 或 Planarize 等工具处理。

6. 字段填错或漏填

矢量数据不仅有图形，还有属性。只画图不填属性，后续分类制图和统计分析都会受影响。

建议在编辑前先设计字段，例如：

字段名 含义 建议类型
name 对象名称 Text
type 类别 Text
source 数据来源 Text
remark 备注 Text
edit_date 编辑日期 Date

方法比较：ArcMap、ArcGIS Pro 与 QGIS 矢量编辑有什么不同

如果你正在学习 ArcGIS 入门教程，可能会同时接触 ArcMap、ArcGIS Pro 或 QGIS。它们都能画矢量，但工作方式略有差异。

工具 适合人群 编辑入口 主要特点 注意事项
ArcMap 传统 ArcGIS Desktop 用户、课程实验用户 Editor 工具条 流程经典，资料多，适合入门理解编辑会话 需要手动 Start Editing 和 Save Edits
ArcGIS Pro 新项目用户、三维和现代桌面 GIS 用户 Edit 选项卡 界面现代，编辑工具集中，适合当前工作流 按钮位置与 ArcMap 不同，初学者需要适应
QGIS 开源 GIS 用户、教学和轻量项目用户 切换编辑模式 免费开源，插件丰富，矢量编辑灵活 不同数据源的保存和字段限制要注意

对于刚入门的同学，建议先用 ArcMap 或 ArcGIS Pro 完整走通一次点线面编辑流程。理解了图层、坐标系、编辑会话、捕捉和保存，再换软件也不会迷路。

检查清单：画完矢量后必须确认这些问题

ArcGIS 矢量怎么画并不难，难的是画完后数据是否可用。建议每次提交数据前按照下面清单检查。

数据准备检查

  • 图层几何类型是否正确：点、线、面没有建错。
  • 坐标系是否正确，与项目要求一致。
  • 字段是否提前设计好，字段名和字段类型是否合理。
  • 数据是否保存在可写入的本地或项目目录中。

编辑过程检查

  • 是否启动了编辑会话。
  • 是否选择了正确的编辑模板。
  • 是否开启了必要的捕捉功能。
  • 是否在合适比例尺下绘制。
  • 是否定期 Save Edits。

几何质量检查

  • 点位是否落在正确位置。
  • 线要素是否有断头、悬挂、重复线。
  • 面要素是否闭合。
  • 相邻面之间是否存在缝隙或重叠。
  • 是否存在过小碎面或异常图形。

属性质量检查

  • 必填字段是否为空。
  • 分类字段是否拼写一致。
  • 编号字段是否重复。
  • 属性和空间对象是否对应。
  • 数据来源和编辑日期是否记录。

FAQ：ArcGIS矢量编辑常见问题

1. ArcGIS 里可以直接在影像上画矢量吗？

可以参考影像来勾绘矢量，但不是把矢量直接画进影像里。正确做法是新建点、线或面图层，然后以影像作为底图进行矢量化编辑。

2. ArcGIS编辑工具在哪里打开？

在 ArcMap 中，可以通过 Customize、Toolbars、Editor 打开 Editor 工具条。在 ArcGIS Pro 中，主要编辑工具位于顶部功能区的 Edit 选项卡。

3. 为什么 Start Editing 是灰色的？

常见原因是没有可编辑的矢量图层、数据源只读、图层来自不可编辑服务，或者文件路径权限有问题。可以先把数据复制到本地文件夹，再重新加载编辑。

4. 点线面能不能放在一个 Shapefile 里？

不能。一个 Shapefile 只能存一种几何类型。点、线、面需要分别建立不同的 Shapefile 或不同的要素类。

5. 画面的时候必须手动闭合吗？

通常不需要。使用 Polygon 工具绘制面时，依次点击边界折点，最后双击或 Finish Sketch，ArcGIS 会自动闭合面。

6. 为什么我画的线和已有线没有真正连上？

多半是没有开启捕捉。视觉上贴近不代表几何上相接。建议开启端点捕捉、节点捕捉或边线捕捉，并放大比例尺后编辑。

7. ArcGIS 画完矢量后怎么保存？

在 ArcMap 中，通过 Editor 下拉菜单选择 Save Edits 保存编辑，再选择 Stop Editing 结束编辑。不要只保存 MXD 地图文档，因为 MXD 保存的是地图配置，不等于保存矢量编辑结果。

8. 保存 MXD 文件是不是就保存了矢量？

不是。MXD 主要保存图层显示、符号、布局和数据引用路径。矢量几何和属性保存在 Shapefile 或 Geodatabase 中，需要使用 Save Edits 保存编辑内容。

9. ArcGIS Pro 的编辑流程和 ArcMap 一样吗？

核心原理一样，都是编辑点线面要素并保存到数据源中。但 ArcGIS Pro 的界面在 Edit 选项卡下，创建、修改、属性和保存编辑的入口与 ArcMap 不完全相同。

10. 新手练习矢量编辑用 Shapefile 还是 Geodatabase？

练习可以用 Shapefile，简单直观；正式项目更建议用 File Geodatabase，因为字段支持、数据管理和编辑稳定性更好。

结论：学会 ArcGIS 编辑工具，关键是掌握完整流程

ArcGIS 矢量怎么画，本质上不是一个单独按钮的问题，而是一套完整的数据编辑流程。你需要先建好点线面图层，确认坐标系和字段，再启动编辑，使用 Create Features、Edit Tool、Edit Vertices、Snapping 等工具完成绘制和修改，最后保存编辑并检查数据质量。

对于入门学习者，建议先分别练习三类任务：画一个点图层、画一条道路中心线、画一个地块范围。每次练习都按照“新建图层、加载底图、启动编辑、绘制要素、填写属性、保存编辑、检查结果”的顺序操作。

只要这条流程走熟，后面学习地块矢量化、道路采集、管线编辑、拓扑检查和空间分析时，就会顺畅很多。ArcGIS 编辑工具看起来按钮很多，但真正高频使用的就是创建、选择、节点修改、捕捉、保存和质量检查这几类。
