ArcGIS入门教程八: 布局怎么排?图例指北针咋加? 这篇教程解决一个很常见的入门问题：地图在数据视图里已经做好了，但一切换到布局视图，就不知道图框、标题、图例、比例尺、指北针和出图范围应该怎么摆。本文以 ArcGIS Desktop / ArcMap 的制图布局为主，讲清楚从页面设置到导出图片或 PDF 的完整流程。

引言：ArcGIS 布局排版到底在排什么

在 ArcGIS 里，很多新手会把“做地图”和“出图”混在一起。实际上，数据视图主要用于加载数据、符号化、标注和空间分析；布局视图才是用来排版出图的地方。

一张合格的专题图，通常不只是有一块地图。它还需要标题、图例、比例尺、指北针、坐标格网、数据来源、制图人、制图日期等信息。ArcGIS 布局排版的核心，就是把这些元素按照阅读顺序放在一张纸面上，让别人能看懂这张图表达的空间信息。

本文会按实际操作顺序讲：先设纸张，再调地图框，然后添加图例、比例尺和指北针，最后检查并导出。

背景：为什么数据视图好好的，布局视图却很乱

很多同学第一次进入布局视图时，会遇到这些情况：

• 地图只显示在页面一角，周围空白很多。
• 图例内容太长，压住了地图。
• 指北针很大，比例尺单位也不对。
• 导出图片后字体模糊，线条太细。
• 明明已经缩放到合适范围，导出后范围却变了。

这些问题通常不是数据错了，而是没有区分几个关键对象：

• 页面：最终输出的纸张范围，比如 A4 横向或 A3 纵向。
• 数据框：ArcMap 中承载地图数据的框，英文常叫 Data Frame。
• 地图比例尺：地图实际距离与纸面距离的比例关系。
• 制图元素：标题、图例、比例尺、指北针、文字说明等。

理解这几个对象之后，ArcGIS 布局怎么排、图例指北针咋加，就会清楚很多。

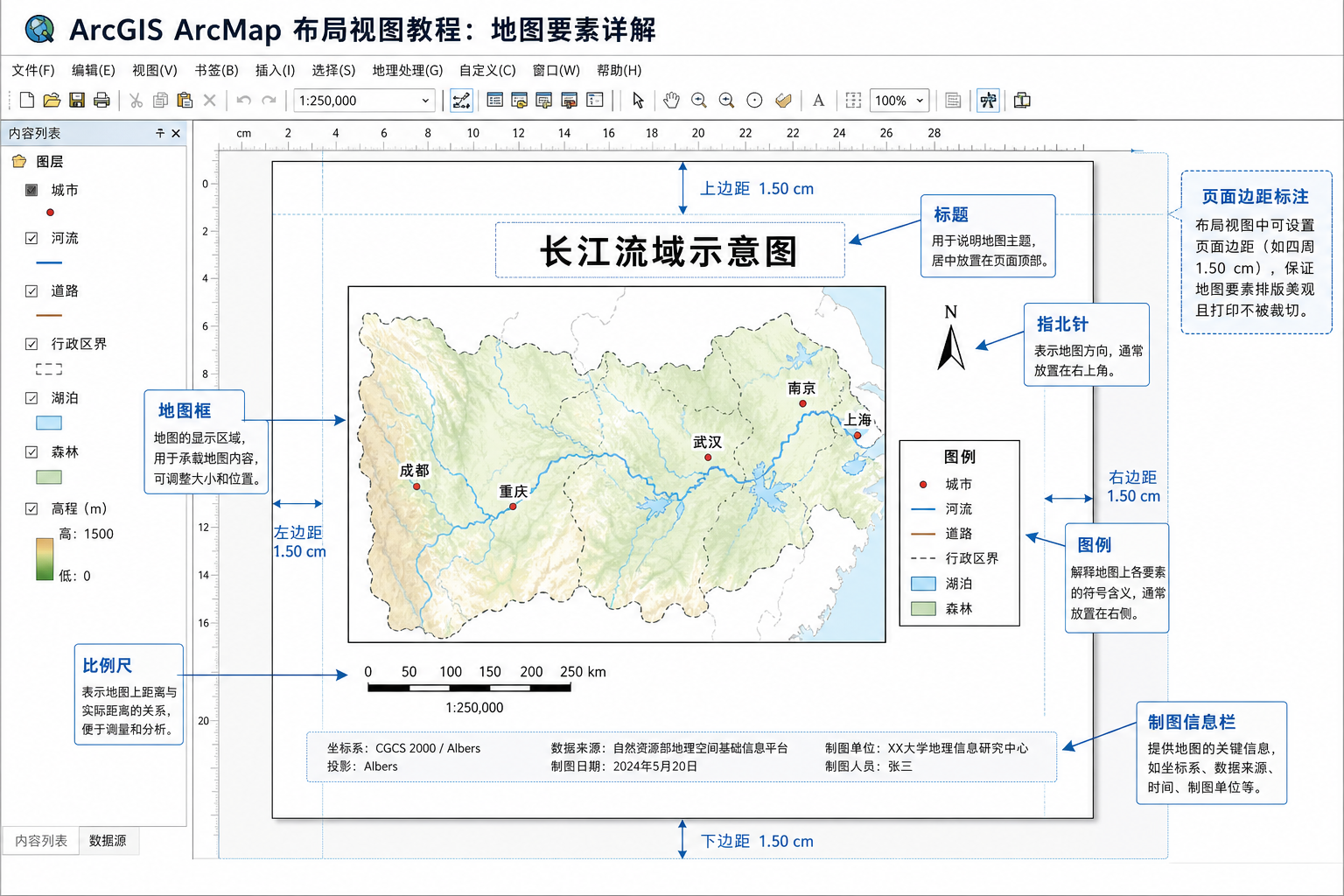

原理：ArcGIS 布局视图的基本逻辑

ArcMap 有两个常用视图：数据视图和布局视图。数据视图关注地理数据本身，布局视图关注最终出图效果。

布局视图里的地图并不是一张普通图片，而是一个数据框。你拖动数据框边界时，是在调整地图在纸面上的显示区域；你在数据框内部缩放时，是在调整地图内容的显示范围。

简单说：数据框边界决定“地图在纸上占多大”，地图比例尺和范围决定“地图里显示哪里、显示多细”。

图例、比例尺和指北针都依赖数据框。尤其是比例尺，它会根据当前数据框的比例关系自动变化。如果数据坐标系不合适，或者地图单位异常，比例尺可能显示不准确。

步骤：ArcGIS 布局怎么排

步骤一：切换到布局视图

1. 打开 ArcMap 工程文件。
2. 确认图层已经加载完成，并完成基础符号化。
3. 点击窗口左下角的 Layout View 图标，切换到布局视图。
4. 如果页面显示太小，可以使用布局工具栏中的放大、缩小和平移工具查看页面。

注意，这里的布局缩放只是查看纸面，不等于改变地图比例尺。很多新手误以为放大页面就是放大地图，这是一个常见误解。

步骤二：设置纸张大小和方向

1. 在菜单中选择 File。
2. 点击 Page and Print Setup。
3. 选择纸张大小，比如 A4 或 A3。
4. 选择方向：横向适合宽范围区域，纵向适合南北向较长区域。
5. 确认打印机和页面设置一致，然后点击确定。

如果只是用于课程作业或报告插图，A4 横向通常比较容易排版。如果是行政区划图、管线图、规划图，则可以根据地图形状选择 A3 或更大页面。

步骤三：调整地图框位置和大小

1. 在布局视图中单击地图框边界。
2. 当边界出现控制点时，拖动四角调整大小。
3. 拖动地图框整体，放到页面中合适的位置。
4. 给标题、图例和比例尺预留空白位置。

常见排版方式有两种：

• 主图居中型：地图框占页面 70% 到 85% 面积，适合普通专题图。
• 右侧信息栏型：地图框放左侧，右侧放图例、比例尺、指北针和说明，适合图例较多的地图。

如果图例项目很多，建议采用右侧信息栏型；如果图层较少，主图居中型更简洁。

步骤四：固定合适的地图范围和比例尺

1. 在布局视图中右键点击地图框。
2. 选择 Properties。
3. 进入 Data Frame Properties。
4. 在 Data Frame 选项卡中设置比例尺范围，或在标准工具栏中输入固定比例尺。
5. 检查地图主体是否完整显示，有没有被图框裁掉。

如果是行政区专题图，建议先缩放到行政区边界完整显示，再略微留出边界空白。不要让研究区贴着图框边缘，否则导出后视觉上会显得拥挤。

步骤：ArcGIS 图例怎么加

插入图例

1. 在菜单栏点击 Insert。
2. 选择 Legend。
3. 在图例向导中选择需要显示在图例里的图层。
4. 调整图层顺序，把最重要的专题图层放在前面。
5. 设置图例标题，可以使用“图例”或更具体的名称。
6. 点击完成，将图例放到页面合适位置。

ArcGIS 图例默认会把很多图层都加进去，但并不是所有图层都应该出现在图例中。例如影像底图、辅助边界、标注参考线等，如果不是读图重点，可以不放进图例。

优化图例样式

1. 双击图例，打开图例属性。
2. 在 Items 中选择某个图层项。
3. 点击 Style 或 Properties 调整显示方式。
4. 删除多余字段名、图层名或英文说明。
5. 统一字体大小，避免图例文字比标题还大。

一个实用原则是：图例只解释读图必须理解的符号，不要把图层列表原样搬到版面上。

步骤：ArcGIS 指北针和比例尺怎么加

添加指北针

1. 点击菜单 Insert。
2. 选择 North Arrow。
3. 在样式库中选择一个简洁的指北针。
4. 点击确定后，将指北针拖到地图角落或信息栏中。
5. 调整大小，避免抢占地图主体视觉。

指北针不是越复杂越好。教学图和专题图中，简洁的黑白指北针通常更稳妥。若地图采用标准北向上显示，指北针可以较小；如果地图旋转过，指北针就更重要。

添加比例尺

1. 点击菜单 Insert。
2. 选择 Scale Bar。
3. 选择合适的比例尺样式。
4. 双击比例尺，设置单位为米、千米或其他合适单位。
5. 调整分段数量和标注数字，让读者容易判断距离。

如果研究范围是城市街区，比例尺单位用米更直观；如果是省域、市域或流域图，比例尺单位用千米更合适。

添加文字比例尺

除了图形比例尺，也可以添加文字比例尺，例如“比例尺 1:50000”。操作方法是：

1. 点击 Insert。
2. 选择 Scale Text。
3. 选择比例尺文本样式。
4. 放到图形比例尺附近，保持对齐。

需要注意，文字比例尺在地图缩放或页面缩放变化时容易引起误解。正式出图时，一般建议保留图形比例尺，因为图形比例尺随打印缩放变化后仍有参考价值。

常见坑：布局、图例、指北针最容易出错的地方

坑一：把布局缩放当成地图缩放

布局工具栏中的放大和缩小只是改变你查看页面的比例，不会改变地图内容。要调整地图内容范围，需要激活数据框或使用地图缩放工具。

坑二：图例自动生成后不清理

默认图例往往包含图层名、字段名、分类值和多余标题。如果不清理，图例会显得很“软件截图味”，不适合正式制图。

坑三：比例尺单位不符合地图范围

小范围地图使用千米，读者可能难以判断距离；大范围地图使用米，数字又会很长。比例尺单位要根据研究区尺度选择。

坑四：指北针过大或样式太花

指北针是辅助读图元素，不是主角。它应当清楚、简洁、不过度装饰。

坑五：导出分辨率太低

如果导出为图片用于论文、报告或汇报，建议检查输出分辨率。普通屏幕展示可使用较低分辨率，打印或正式报告应使用更高分辨率，并优先考虑 PDF、TIFF 或高质量 PNG。

坑六：没有检查坐标系和单位

比例尺依赖地图数据框的空间参考。如果坐标系混乱，地图看起来能叠上，但比例尺、面积和距离可能不可靠。制图前应检查数据框坐标系是否正确。

方法比较：不同布局排法适合什么场景

布局方式	适合场景	优点	注意事项
主图居中型	课程作业、简单专题图、单一研究区展示	页面简洁，地图主体突出	图例不能太多，否则容易拥挤
右侧信息栏型	图层较多、分类较多、需要说明文字的专题图	图例和说明集中，阅读顺序清楚	地图框宽度会变小，要注意研究区显示范围
上下分区型	横向区域、路线图、剖面图配套地图	适合宽幅地图和长条形区域	标题、比例尺和图例要保持对齐
主图加索引图型	区域位置说明、县市级研究区展示	能说明研究区在更大范围中的位置	需要额外数据框，图例和比例尺要区分主图与索引图

对于 ArcGIS 入门练习，建议先掌握主图居中型和右侧信息栏型。等你熟悉数据框、图例和比例尺之后，再尝试主图加索引图的复杂版式。

检查清单：导出前按这张表过一遍

• 标题：是否准确说明地图主题，字体是否明显但不过大。
• 地图范围：研究区是否完整显示，边界是否有适当留白。
• 图例：是否只保留必要图层，分类名称是否易懂。
• 指北针：位置是否合理，大小是否适中。
• 比例尺：单位是否合适，数字是否清楚。
• 坐标系：数据框空间参考是否正确，单位是否可靠。
• 文字：是否有数据来源、制图人、日期等必要说明。
• 版面：各元素是否对齐，是否存在重叠和压线。
• 导出：格式、分辨率、页面大小是否符合使用场景。

步骤：推荐的导出设置

完成 ArcGIS 布局排版后，可以这样导出：

1. 点击 File。
2. 选择 Export Map。
3. 选择导出格式：PDF、PNG、JPEG 或 TIFF。
4. 设置保存路径和文件名。
5. 根据用途设置分辨率。
6. 勾选合适的图像质量选项。
7. 点击保存，导出后打开文件检查效果。

如果地图用于继续编辑，PDF 通常更方便；如果用于网页或课件，PNG 更清晰；如果是普通预览图，JPEG 文件更小，但文字和线条可能有压缩痕迹。

FAQ：ArcGIS 布局和图例指北针常见问题

ArcGIS 布局视图里地图太小怎么办？

先确认你调整的是数据框大小，而不是只放大页面显示。单击地图框边界，拖动控制点扩大数据框。如果地图内容仍然太小，再调整地图比例尺或缩放到图层范围。

ArcGIS 图例里为什么出现很多不想要的图层？

因为图例向导默认会读取当前数据框中的图层。添加图例时，应在向导中移除不需要展示的图层。已经生成的图例也可以双击后在 Items 中继续删除或调整。

ArcGIS 指北针可以不加吗？

如果地图默认北向上，且读者不需要判断方向，简单专题图可以不加。但在教学作业、正式报告和地图旋转的场景中，建议加一个简洁指北针。

比例尺显示不对是什么原因？

常见原因有三个：数据框坐标系不正确、地图单位设置异常、数据本身没有正确投影。应先检查 Data Frame Properties 中的 Coordinate System，再确认数据是否使用合适的投影坐标系。

图例太长放不下怎么办？

可以减少不必要图层，缩短分类名称，调整图例列数，或把图例放到右侧信息栏。不要单纯把字体缩得很小，否则读者看不清。

ArcGIS 导出的地图为什么模糊？

可能是导出分辨率太低，或使用了有损压缩格式。用于报告和打印时，可以优先导出 PDF、TIFF 或高质量 PNG，并检查字体、线宽和符号大小。

结论：先排版面，再放元素，最后检查导出

ArcGIS 布局排版并不复杂，关键是把流程理顺：先设置纸张和方向，再调整地图框与地图范围，然后添加图例、比例尺、指北针和文字说明，最后统一检查并导出。

对于入门用户来说，不要一开始就追求复杂版式。先做出一张信息完整、元素清楚、比例尺可靠、图例易读的地图，比堆满装饰元素更重要。掌握这套流程后，再去做索引图、多数据框布局和专业制图模板，就会顺手很多。
