QGIS入门教程六: 矢量图形怎么画?拓扑错误如何修? 这篇教程面向刚开始使用 QGIS 的同学，重点解决两个非常常见的问题：如何在 QGIS 中新建并绘制点、线、面矢量图形，以及绘制完成后如何检查和修复拓扑错误。

如果你正在做地块边界、道路中心线、采样点、管线、行政区面等数据，手工矢量化几乎是绕不开的基础操作。但很多初学者会遇到这样的情况：面和面之间有缝隙，边界重叠，线没有真正相接，明明看起来闭合的面却无法通过检查。这些问题都属于典型的拓扑质量问题。

引言：QGIS矢量图形绘制为什么容易出错

在 QGIS 中绘制矢量图形，看起来只是用鼠标点几下，但实际涉及图层类型、坐标系、字段结构、编辑状态、捕捉设置和拓扑规则。任何一个环节没设置好，都可能导致后续空间分析、面积统计、叠加分析或制图输出出现问题。

例如，两个相邻地块边界看上去贴合，但放大后发现中间有一条很细的缝；道路交叉口看起来相交，但线端点没有真正吸附到一起；面图层内部有自相交，导致计算面积异常。这些问题不一定影响肉眼浏览，却会直接影响 GIS 数据质量。

所以，本教程不只是讲“怎么画”，还会讲“怎么画得干净”，也就是通过捕捉、拓扑编辑和检查工具，让 QGIS 矢量图形更适合后续分析。

背景：QGIS中点、线、面矢量图形分别适合画什么

QGIS 的矢量图层主要分为三类：点、线、面。新建图层前必须先想清楚对象类型，因为点图层不能直接画面，线图层也不能直接保存面边界。

几何类型	适合表示	常见例子	容易出现的问题
点	位置对象	采样点、井点、学校、监测站	坐标偏移、点位重复、属性漏填
线	线状对象	道路、河流、管线、轨迹	线未连接、悬挂线、重复线段
面	有边界和范围的对象	地块、建筑物、行政区、湖泊	面重叠、面缝隙、自相交、未闭合

如果你只是标注一个设施位置，应选择点图层；如果要画道路或河流，应选择线图层；如果要表达地块范围、建筑轮廓或研究区边界，应选择面图层。这个判断会影响后面的拓扑检查规则。

原理：拓扑错误到底是什么

拓扑是 GIS 中描述空间对象之间连接、邻接、包含和相交关系的一套规则。简单说，拓扑关注的不是图形“看起来像不像”，而是几何关系“是否正确”。

在 QGIS 矢量图形编辑中，常见拓扑错误包括以下几类：

面重叠：两个本应相邻的面有部分区域压在一起，导致面积重复统计。
面缝隙：两个本应共边的面之间留下空白区域，导致研究区不连续。
自相交：一个面或一条线自己交叉自己，可能导致几何无效。
线未连接：道路或管线端点没有吸附到目标线段或节点上，影响网络分析。
重复要素：同一位置存在两个完全或近似相同的点、线、面。
悬挂线：线端点没有连接到应连接的对象，在道路网、管网数据中尤其常见。

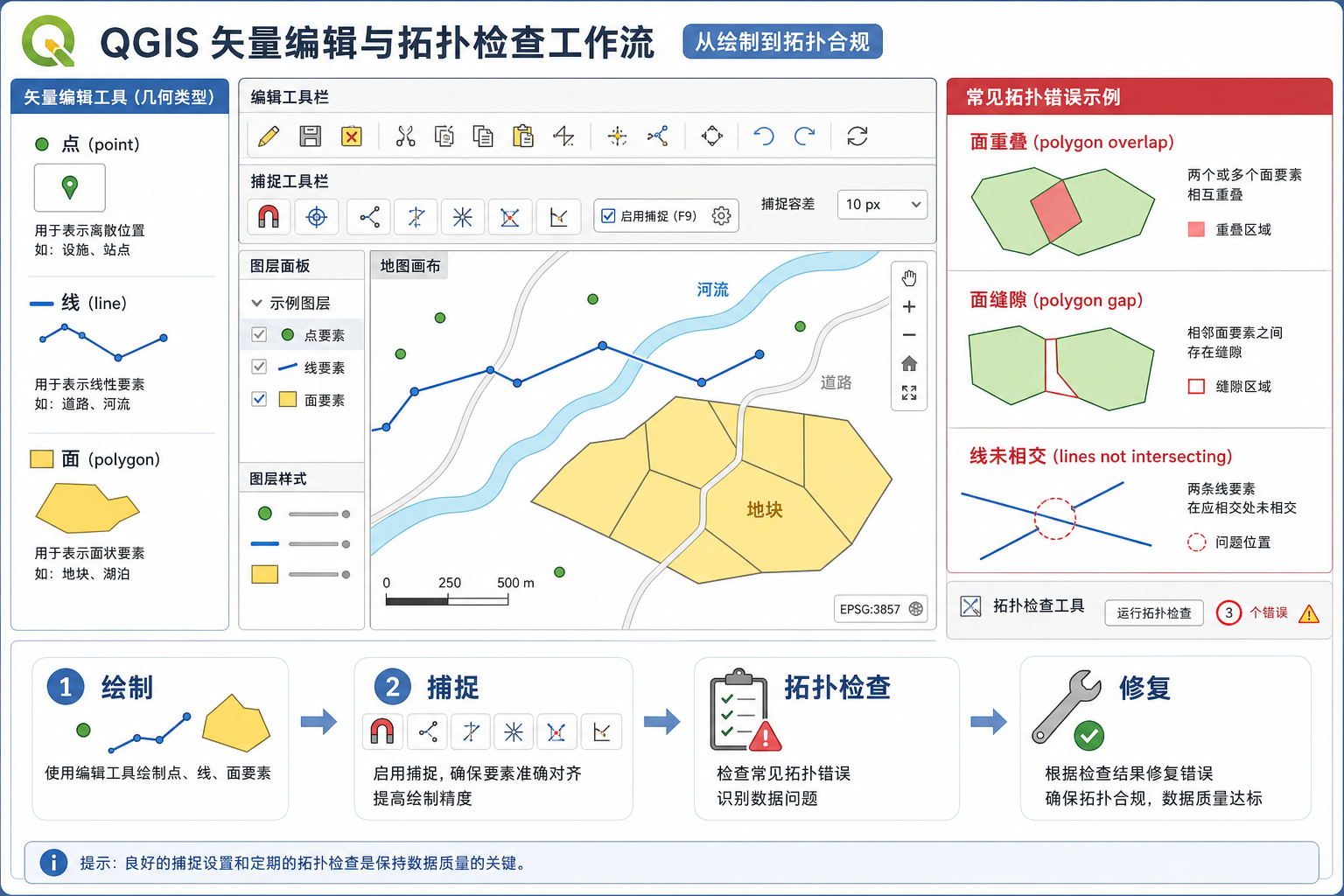

QGIS 修拓扑错误的核心思路有三步：第一，绘制前设置捕捉，减少错误产生；第二，绘制后使用拓扑检查或几何检查发现问题；第三，针对不同错误采用节点编辑、修复几何、删除重复、填补缝隙等方法处理。

步骤：QGIS矢量图形怎么画

步骤一：新建矢量图层

在 QGIS 中绘制矢量图形，建议先创建一个新的 GeoPackage 图层。GeoPackage 是一种常用的空间数据文件格式，扩展名为 .gpkg，比 Shapefile 更适合新项目管理字段、编码和多图层数据。

打开 QGIS，加载底图或参考数据。
点击菜单图层。
选择 创建图层。
选择 新建 GeoPackage 图层。
设置数据库文件位置，例如 project_data.gpkg。
填写图层名称，例如 parcel_polygon、road_line 或 sample_point。
选择几何类型：点、线或面。
设置坐标参考系统，通常应与项目数据一致。
添加必要字段，例如编号、名称、类型、备注。
点击确定，完成图层创建。

如果你只是练习，也可以新建临时图层。但正式项目不建议长期使用临时图层，因为关闭工程后容易丢失。

步骤二：确认坐标系是否正确

开始绘制前，要检查图层坐标系。坐标系不一致不一定会阻止你画图，但可能导致位置偏移、面积计算不准或与其他数据无法正确叠加。

如果你画的是经纬度数据，常见坐标系是 EPSG:4326。
如果你需要计算面积、距离，建议使用合适的投影坐标系。
如果已有项目底图或调查数据，新图层应尽量使用相同或兼容的坐标系。

特别注意：不要只看图层“显示在一起”就认为坐标系没问题。QGIS 有动态投影显示能力，即使两个图层坐标系不同，也可能在地图窗口中看起来能对齐。

步骤三：开启编辑模式

新建图层后，需要进入编辑状态才能画图。

在图层面板中选中目标图层。
点击工具栏中的铅笔图标，开启编辑模式。
根据图层类型选择添加点、添加线或添加面工具。
在地图窗口中开始绘制。

点图层通常点击一次即可生成一个点；线图层需要连续点击形成折线，右键结束；面图层需要沿边界逐点点击，最后右键结束并形成闭合面。

步骤四：填写属性信息

每画完一个要素，QGIS 通常会弹出属性表单。这里建议至少填写唯一编号和名称，避免后期无法区分对象。

字段名	建议类型	用途
`id`	整数	唯一编号
`name`	文本	对象名称
`type`	文本	分类字段
`remark`	文本	备注说明

属性字段不是越多越好。入门阶段建议先保证字段清晰、类型正确、必填项不遗漏。

步骤五：保存编辑结果

绘制完成后，不要忘记保存编辑内容。

点击保存图层编辑按钮。
确认没有报错提示。
再次点击铅笔图标，退出编辑模式。
右键图层，打开属性表，检查要素数量和属性是否正确。

很多初学者画完后直接关闭 QGIS，结果没有保存编辑内容。建议养成“画一段、保存一次”的习惯。

步骤：绘制前先设置捕捉，减少拓扑错误

如果要修拓扑错误，最好的方法不是等错误出现后再修，而是在绘制前启用捕捉。捕捉可以让鼠标自动吸附到已有点、线段或节点上，从源头减少面缝隙、边界不重合和线端点未连接。

开启捕捉工具栏

在 QGIS 顶部菜单中选择项目。
打开 捕捉选项。
选择需要参与捕捉的图层。
设置捕捉类型为顶点、线段，或顶点和线段。
设置合适的捕捉容差。
开启拓扑编辑选项。

捕捉容差可以理解为“鼠标离目标多近时自动吸附”。容差太小，吸附不明显；容差太大，可能吸到错误对象。初学者可以先使用像素单位，例如 10 到 15 像素，再根据数据比例尺调整。

点、线、面绘制时的捕捉建议

图层类型	推荐捕捉设置	原因
点	按需要捕捉到参考线或参考面边界	保证采样点落在正确位置
线	捕捉顶点和线段	保证道路、河流、管线能正确连接
面	捕捉顶点和线段，并开启拓扑编辑	保证相邻面共边，减少缝隙和重叠

对于地块、行政区、建筑轮廓等面数据，尤其建议开启拓扑编辑。这样修改公共边界时，相邻面边界可以一起调整，避免一边改了另一边没改。

步骤：QGIS拓扑错误如何检查

QGIS 检查拓扑错误有多种方法，入门阶段可以优先掌握两个工具：几何有效性检查和拓扑检查。前者关注单个几何本身是否有效，后者关注多个要素之间的空间关系是否符合规则。

方法一：检查几何有效性

几何有效性检查适合发现自相交、环方向异常、无效面等问题。

打开 处理工具箱。
搜索 检查有效性 或 Check validity。
输入需要检查的矢量图层。
选择输出有效要素、无效要素和错误位置。
运行工具。
查看错误点图层，定位具体问题。

如果一个面存在自相交，QGIS 可能会在错误位置输出一个点。你可以放大到该位置，用节点工具调整交叉节点。

方法二：使用拓扑检查器

拓扑检查器适合检查面之间是否有重叠、是否有缝隙，线是否有悬挂端点等问题。不同 QGIS 版本中插件名称和入口可能略有差异，如果没有看到相关面板，可以先到插件管理器中确认是否启用。

常见拓扑规则包括：

面图层不能有重叠。
面图层不能有缝隙。
线图层不能有悬挂端点。
线图层不能有重复线。
点图层不能有重复点。
一个图层中的要素必须被另一个面图层包含。

拓扑检查的关键是规则要符合数据需求。比如行政区面通常不允许重叠，也不应有缝隙；但生态斑块或服务范围数据有时允许重叠，因此不能机械套用规则。

步骤：QGIS拓扑错误如何修

修复一：面重叠

面重叠常出现在手工画相邻地块时。两个面边界没有共用同一条边，而是各画各的，导致局部压盖。

打开拓扑检查结果，定位重叠区域。
开启图层编辑模式。
启用捕捉和拓扑编辑。
使用节点工具选中其中一个面的边界节点。
将边界节点移动到正确的公共边界位置。
必要时删除多余节点或重画局部边界。
保存编辑并重新运行拓扑检查。

如果重叠区域较大，手工调整效率低，可以考虑用差集、裁剪或重建面边界的方式处理。但入门阶段建议先理解节点编辑，因为这是修拓扑错误最基础的技能。

修复二：面缝隙

面缝隙是相邻面之间出现空白区域。它常见于地块边界、行政区边界和土地利用图斑编辑。

放大到缝隙位置。
确认缝隙是错误，还是实际存在的空白区域。
开启捕捉到顶点和线段。
用节点工具调整相邻面的边界节点。
让两个面的公共边界完全贴合。
重新检查是否仍有缝隙。

不要看到空白就直接填面。某些数据中，河流、水域、道路可能本来就不属于相邻地块。如果数据模型要求这些对象单独成面，应先确认业务规则。

修复三：自相交面

自相交通常是画面时点击顺序错误造成的。比如一个面边界像“8”字一样交叉，这种几何在很多空间分析工具中会被视为无效。

运行几何有效性检查。
定位错误点。
开启编辑模式。
使用节点工具查看交叉附近的节点顺序。
拖动节点或删除错误节点，让边界不再交叉。
必要时删除该要素并重新绘制。

对于复杂面，自动“修复几何”工具可能能处理部分问题，但结果不一定符合你的业务边界。修复后一定要叠加原始参考图层核对。

修复四：线未连接和悬挂线

线未连接在道路网、排水管网、供水管网中非常常见。视觉上两条线似乎相接，但端点没有真正落在同一节点上。

开启端点捕捉。
放大到问题位置。
使用节点工具选中线端点。
将端点拖动并吸附到目标线的端点或线段上。
如果需要在线段中间形成连接点，可使用分割线工具或节点编辑方式处理。
保存后重新检查悬挂端点。

如果线数据用于网络分析，只是视觉相交还不够，必须保证节点连接关系正确。否则最短路径、连通性分析和管网追踪都可能失败。

修复五：重复要素

重复点、重复线、重复面会影响统计、制图和空间分析。比如一个采样点重复两次，统计数量就会偏大。

打开处理工具箱。
搜索删除重复几何或相关工具。
选择目标图层作为输入。
输出去重后的图层。
人工抽查重点区域，确认没有误删。

如果两个要素几何相同但属性不同，不要直接删除。应先判断它们是否代表不同业务对象。

常见坑：QGIS矢量图形绘制和拓扑修复容易忽略的问题

坑一：没开捕捉就开始画

这是最常见的问题。没开捕捉时，相邻面边界很难完全重合，线端点也很难精准连接。后期修复会比前期设置捕捉更费时间。

坑二：只在小比例尺下检查

在全图视图下看不出问题，不代表数据没有问题。很多面缝隙和线未连接只有放大到足够比例尺才能看见。

坑三：把显示效果当成真实几何

QGIS 的符号样式、线宽和透明度可能掩盖错误。例如两条线看起来接上了，实际上只是符号线宽覆盖在一起。拓扑检查看的是几何，不是样式。

坑四：坐标系不适合就直接算面积

经纬度坐标系下的面积和距离计算容易产生误解。需要面积统计时，应使用适合研究区的投影坐标系，或在字段计算器中明确使用椭球面积函数和正确设置。

坑五：自动修复后不复核

自动修复几何可以处理部分无效几何，但它不知道你的业务边界。修复后必须检查形状是否被改变，尤其是地块、行政边界和规划红线数据。

方法比较：手工编辑、拓扑检查和自动修复怎么选

方法	适合场景	优点	限制
手工节点编辑	少量错误、边界需要精确控制	可控性高，适合学习基础	效率较低，依赖人工判断
捕捉和拓扑编辑	正在绘制新数据	从源头减少错误	需要提前设置，容差不当会误吸附
几何有效性检查	检查自相交、无效面、异常几何	定位明确，适合质量检查	主要检查几何本身，不等于完整拓扑规则
拓扑检查器	检查重叠、缝隙、悬挂线等规则	适合批量发现空间关系问题	规则必须根据数据模型设置
自动修复几何	批量处理无效几何初筛	速度快，适合大数据预处理	结果可能不符合业务边界，需要复核

实际工作中，推荐组合使用：绘制前设置捕捉，绘制中及时保存和检查，绘制后运行几何有效性检查和拓扑检查，最后对错误逐个修复并复核。

检查清单：画完矢量图形后这样验收

完成 QGIS 矢量图形绘制后，可以按下面的清单检查一遍。这个流程适合地块、道路、采样点、管线等常见数据。

图层几何类型是否正确：点、线、面没有选错。
图层坐标系是否与项目数据一致或可正确转换。
是否保存了编辑内容，并退出编辑模式。
属性字段是否完整，编号、名称、分类是否填写。
点图层是否存在重复点或明显偏移点。
线图层是否存在悬挂线、未连接线、重复线。
面图层是否存在重叠、缝隙、自相交。
是否运行过几何有效性检查。
是否按业务规则运行过拓扑检查。
自动修复后的结果是否人工复核过。
是否另存了修复前备份，避免误改无法恢复。

建议初学者每次编辑前先复制一份原始图层。修拓扑错误时，备份比后悔更重要。

FAQ：QGIS矢量图形绘制与拓扑修复常见问题

QGIS画面时为什么总是闭合不了？

面图层绘制时不需要手动点击第一个点来闭合，通常右键结束后 QGIS 会自动闭合。如果无法生成面，可能是图层未处于编辑模式、几何类型不是面、点击点数不足，或当前工具不是添加面要素工具。

QGIS矢量图形怎么画得更准？

先加载可靠的参考底图或已有数据，再设置合适坐标系，开启捕捉到顶点和线段。绘制时尽量放大到合适比例尺，不要在过小比例尺下画细节边界。

QGIS拓扑错误如何修最快？

如果错误数量少，用节点工具手工修最稳。如果错误很多，先用几何有效性检查和拓扑检查定位问题，再结合修复几何、删除重复、批量处理工具处理，最后人工抽查重点区域。

面图层有缝隙一定是错误吗？

不一定。要看数据规则。如果行政区边界应完整覆盖研究区，那么缝隙通常是错误。如果两个地块之间本来有道路、河流或未调查区域，空白可能是合理的。修复前应先确认业务含义。

为什么拓扑检查没有发现我看到的问题？

可能是拓扑规则没有设置正确，也可能是图层没有加入检查范围。还有一种情况是你看到的是符号显示问题，而不是几何问题。建议同时使用属性表、节点工具和几何检查结果确认。

QGIS可以自动修复所有拓扑错误吗？

不能。自动工具可以修复部分无效几何，但拓扑错误往往涉及业务规则，比如哪个面该保留、边界该靠哪一侧、道路是否应该连通。这类问题需要人工判断。

Shapefile和GeoPackage哪个更适合练习矢量编辑？

建议优先使用 GeoPackage。它支持较好的字段管理、中文兼容性和多图层存储。Shapefile 仍然常见，但字段名长度、编码和文件组成方面限制更多。

结论：先规范绘制，再修拓扑错误

QGIS入门教程六: 矢量图形怎么画?拓扑错误如何修? 这类问题的关键，不是记住某一个按钮，而是建立正确的编辑流程：先选对点线面类型和坐标系，再开启捕捉和拓扑编辑，绘制后用几何有效性检查与拓扑检查发现问题，最后按错误类型逐项修复。

对于初学者来说，最值得养成的习惯有三个：绘制前设置捕捉，编辑中经常保存，提交前一定检查拓扑。只要这三点做到位，QGIS 矢量图形的质量会明显提高，后续空间分析、制图和数据交付也会稳定得多。
