QGIS入门教程八: 出图布局怎么排?图例比例尺咋加?
在这篇QGIS入门教程八: 出图布局怎么排?图例比例尺咋加?中，我们专门解决一个新手最常遇到的问题：地图在 QGIS 主界面里看着没问题，但一到出图布局就不知道怎么排版、怎么添加图例、比例尺、指北针和标题，最后导出的图片或 PDF 也不够规范。
本文适合刚开始学习 QGIS 制图输出的同学。你会学到如何从地图画布进入布局窗口，如何设置纸张、添加地图框、调整图例、添加比例尺，并完成一张可以用于作业、报告或项目汇报的基础地图版面。
引言：QGIS出图布局到底要解决什么问题
很多初学者在 QGIS 中完成数据加载、符号化和标注后，会直接截图放进 Word 或 PPT。这样虽然快，但很容易出现比例尺不准、图例不完整、分辨率低、版面不规范等问题。
QGIS 的正确做法是使用布局功能，也就是以前常说的“打印布局”或“出图布局”。它相当于一个专门排版地图的页面，可以控制纸张大小、地图范围、图例、比例尺、指北针、标题、说明文字和导出格式。
简单说，QGIS出图布局不是截图工具，而是正式地图制图输出工具。只要掌握基本流程，出一张规范地图并不复杂。
背景：为什么地图画布好看，导出却不好看
QGIS 主界面的地图画布主要用于数据浏览、编辑和分析，而不是最终排版。你在画布中看到的效果，通常只是当前窗口大小下的显示结果。
正式出图时，常见问题包括：
- 地图范围在布局中被裁掉，和主界面看到的不一致。
- 图例自动生成后内容太多，分类顺序不清楚。
- 比例尺单位不对，米、千米显示混乱。
- 页面太空或太挤，标题、图例、比例尺位置不协调。
- 导出的图片模糊，放到报告里不清晰。
- 忘记检查坐标系，导致比例尺和面积判断不可靠。
这些问题不是 QGIS 软件“出图不好用”，而是因为没有按照制图输出流程来操作。一个完整的 QGIS出图布局，至少要经过页面设置、地图框设置、版面元素添加、样式调整和导出检查这几个环节。
原理：QGIS布局、地图框、图例和比例尺的关系
在 QGIS 中，主界面的地图画布和布局窗口是两个不同的工作空间。地图画布负责显示 GIS 数据，布局窗口负责把地图和制图元素排到纸面上。
理解下面几个概念，后面的操作会顺很多：
- 布局：一张用于排版和导出的页面，可以设置 A4、A3、自定义尺寸等。
- 地图框：布局页面中承载地图内容的矩形区域，地图并不是自动铺满整张纸。
- 图例：根据图层符号自动生成的说明项，用来解释颜色、线型、点符号代表什么。
- 比例尺：根据地图框的比例和坐标单位生成，用来表达图上距离与实际距离的关系。
- 指北针：用于说明地图方向，尤其适合常规专题图和报告图。
- 导出：将布局输出为 PDF、PNG、JPG、SVG 等格式。
需要注意的是，比例尺依赖地图框和坐标参考系统。如果你的数据使用的是经纬度坐标系，比例尺在小范围内通常可以显示，但严谨制图时更推荐使用合适的投影坐标系，例如 CGCS2000 高斯投影、UTM 或本地常用投影。
步骤：QGIS出图布局怎么排
步骤一：先在主界面整理地图内容
进入布局之前，先在 QGIS 主界面把地图基础内容整理好。不要一边排版一边频繁改图层样式，否则容易打乱节奏。
- 加载需要出图的矢量或栅格数据。
- 设置图层符号，例如行政区填充色、道路线宽、点位图标。
- 调整图层顺序，例如底图在下，边界线在上，标注层在最上。
- 设置标注样式，避免文字互相压盖。
- 缩放到大致想要表达的地图范围。
建议先保存工程文件。QGIS布局会引用当前工程中的图层、样式和坐标系，工程没保存时，后续修改和复用都不方便。
步骤二：新建布局并设置纸张

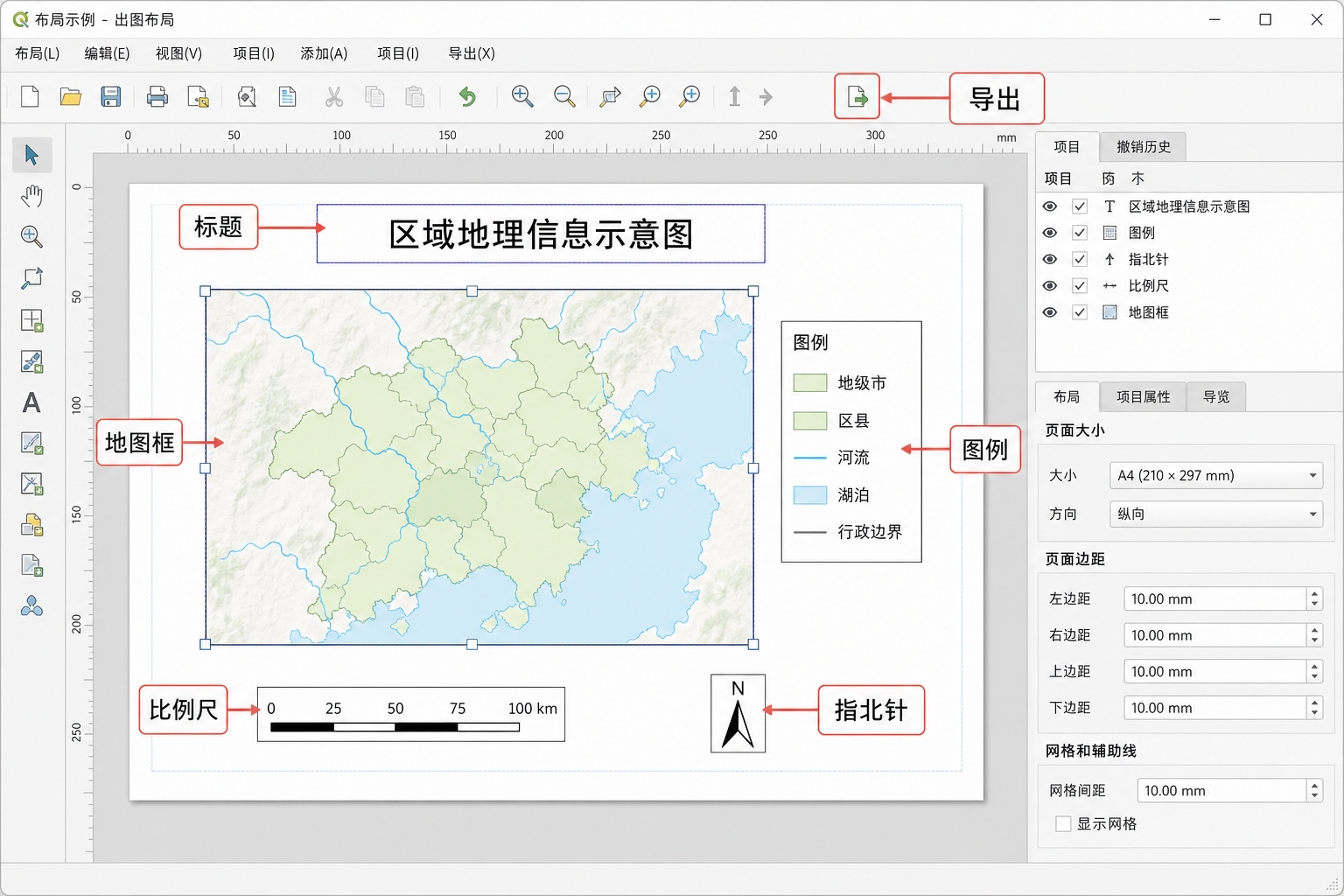

在 QGIS 菜单中选择项目，然后选择新建打印布局。系统会要求输入布局名称，例如“区县分布图A4版”。
进入布局窗口后，先设置页面尺寸：
- 在页面空白处右键，选择页面属性，或在右侧项目属性面板中设置页面。
- 常用报告图选择 A4。
- 横向地图范围较宽时，选择横向页面。
- 区域呈南北狭长时，可以选择纵向页面。
初学者可以优先使用 A4 横向。它适合大多数行政区、点位分布、道路网络和专题分析结果图。
步骤三：添加地图框并锁定范围
在布局工具栏中选择添加地图，然后在页面上拖出一个矩形。这个矩形就是地图框。
添加地图框后，建议这样调整：
- 选中地图框。
- 在右侧项目属性中查看比例尺和范围。
- 如果布局中的地图范围不合适，可以点击“设置为地图画布范围”。
- 也可以手动修改比例尺，例如 1:50000、1:100000。
- 确认范围后，锁定图层和样式，避免后续主界面调整影响布局。
如果你发现布局里的地图和主界面看到的不一样，通常是地图框没有同步当前画布范围，或者地图框比例尺被手动改过。先用“设置为地图画布范围”同步，再微调比例尺即可。
步骤四：添加标题和说明文字
标题是地图版面中最重要的文字元素。选择添加标签工具，在页面上方放置标题。
标题建议简洁明确，例如：
- 某市行政区划图
- 某县土地利用现状图
- 采样点空间分布图
- 道路缓冲区分析结果图
标题不要写得太长。报告里已经有正文说明，地图标题只需要说明主题、区域和时间即可。字体可以略大，居中放置，避免和图例、比例尺抢空间。
步骤五：QGIS图例怎么加
QGIS图例添加方法很简单：在布局工具栏选择添加图例，然后在页面上点击放置。QGIS 会根据当前工程图层自动生成图例。
但自动图例通常需要整理，尤其是图层较多时。建议按下面步骤处理：
- 选中图例。
- 在右侧项目属性中取消“自动更新”。
- 删除不需要显示在图例中的图层，例如底图、辅助线、临时分析图层。
- 修改图层名称，让图例文字更适合读者理解。
- 调整字体大小、符号间距和列数。
- 如果分类很多，可以只保留主要类别，或改为多列显示。
图例不是图层列表的复制品，而是给读者看的地图解释。凡是读者不需要知道的临时图层、辅助边界和底图服务，都不建议放进图例。
步骤六：QGIS比例尺怎么加
QGIS比例尺添加也在布局窗口完成。选择添加比例尺工具，然后在地图框下方或左下角点击放置。
添加后重点检查这些参数：
- 关联地图：比例尺必须关联到正确的地图框。
- 单位：常用单位为米或千米。
- 分段数量：通常 2 到 4 段比较清楚。
- 样式：常用单框、双框、线型比例尺。
- 标注字体：不要太小，导出后要能看清。
如果比例尺显示成很奇怪的数字，例如 0.0005 或非常大的经纬度单位，很可能是坐标系不适合当前制图比例。此时应检查工程坐标参考系统和数据坐标系，必要时先将数据重投影到合适的投影坐标系。
步骤七：添加指北针
指北针不是每张地图都必须有，但对教学作业、普通专题图和汇报图来说，添加一个简洁指北针通常更完整。
在布局中可以通过添加图片的方式添加指北针。选中图片框后，在右侧属性中选择 QGIS 自带的 north arrow SVG 符号。
指北针建议放在地图框角落或图例附近，大小不要太大。它的作用是辅助阅读，不应该成为版面视觉中心。
步骤八：检查版面并导出
完成地图框、标题、图例、比例尺和指北针后，最后一步是导出。
常用导出格式建议如下：
- PDF：适合打印、归档、论文和正式报告。
- PNG：适合插入 Word、PPT、网页文章。
- JPG：适合普通图片分享，但文字和线条可能略有压缩损失。
- SVG：适合后期在矢量设计软件中编辑，但复杂图层可能兼容性不稳定。
如果导出 PNG，建议分辨率设置为 300 dpi 左右，用于报告和打印会更清晰。网页展示可以根据文件大小适当降低。
常见坑：图例比例尺加了，但地图还是不规范
坑一：直接截图代替布局导出
截图最大的问题是不可控。比例尺、图例、标题和分辨率都很难保证。正式成果图应尽量使用 QGIS出图布局导出，而不是截屏。
坑二：图例没有清理
自动图例会把很多不需要的图层放进去。比如在线底图、临时缓冲区、辅助裁剪边界等，如果全部显示，会让图例显得杂乱。
解决办法是取消自动更新，手动删除无关图例项，并把图层名改成面向读者的名称。
坑三：比例尺单位不可信
比例尺看似只是一个小控件，但它和坐标系密切相关。经纬度坐标系以度为单位，不适合直接表达精确距离。做正式制图时，最好确认工程使用了合适的投影坐标系。
坑四：地图框没有锁定
如果你在主界面继续缩放、开关图层，布局中的地图可能会发生变化。重要成果图建议锁定地图框的图层和样式，减少误操作。
坑五：版面元素靠得太近
标题、地图框、图例、比例尺之间要留出空白。版面不是塞满越好，而是要让读者一眼看清主题、空间分布和符号含义。
方法比较：截图、布局导出和地图集该怎么选
| 方法 | 适合场景 | 优点 | 限制 |
|---|---|---|---|
| 截图 | 临时沟通、快速演示 | 速度快，不需要排版 | 分辨率和比例尺不可控，不适合正式成果 |
| QGIS出图布局 | 作业、报告、专题图、项目成果 | 可添加图例、比例尺、标题，导出质量高 | 需要花时间调整版面 |
| 地图集 | 按乡镇、区县、网格批量出图 | 适合批量自动化制图 | 设置比普通布局复杂，适合进阶使用 |
对于 QGIS 入门学习者来说，先掌握普通布局导出就够了。等你需要批量输出多个区域的地图时，再学习 QGIS 地图集功能会更顺畅。
检查清单：导出前一定要看这几项
在点击导出之前，可以按下面清单快速检查一遍：
- 地图标题是否清楚说明区域和主题。
- 地图范围是否完整，没有裁掉重要区域。
- 图例是否只保留必要图层。
- 图例名称是否通俗易懂，而不是数据文件名。
- 比例尺是否关联了正确地图框。
- 比例尺单位是否合理，米和千米是否符合地图尺度。
- 是否需要指北针，位置是否影响阅读。
- 页面边距是否合适，元素之间是否拥挤。
- 导出分辨率是否满足使用场景。
- 工程文件和布局是否已经保存。
一个实用原则：如果读者不看正文，只看这张地图，也能知道“这是什么地方、表达什么内容、符号代表什么”，这张图就基本合格。
FAQ：QGIS出图布局常见问题
QGIS出图布局在哪里打开？
在 QGIS 主菜单中选择项目，然后选择新建打印布局。输入布局名称后，就会打开独立的布局窗口。后续已经创建的布局，可以在布局管理器中继续打开和编辑。
QGIS图例怎么只显示部分图层？
选中图例后，在右侧属性中取消“自动更新”，然后手动删除不需要的图层项。这样可以避免底图、临时图层和辅助图层出现在图例中。
QGIS比例尺怎么改成千米？
选中比例尺，在项目属性中找到单位设置，将单位改为千米，并根据地图范围调整分段数量和每段长度。如果数值异常，应先检查工程坐标系是否适合距离表达。
为什么布局里的地图范围和主界面不一样？
因为布局中的地图框有自己的范围和比例尺。选中地图框后，可以使用“设置为地图画布范围”同步当前主界面范围，也可以手动输入比例尺进行微调。
QGIS导出图片模糊怎么办？
优先使用布局导出，而不是截图。导出 PNG 时提高 dpi，例如用于报告可设置为 300 dpi。若用于正式打印或归档，建议导出 PDF。
每张地图都必须加指北针吗？
不是。常规专题图、教学作业和汇报图可以添加指北针。但如果地图方向已经非常明确，或者版面空间有限，也可以不加。比例尺和图例通常比指北针更重要。
结论：先把基础版面排规范，再追求好看
这篇 QGIS入门教程八: 出图布局怎么排?图例比例尺咋加? 的核心思路很简单：不要用截图代替正式出图，而是用 QGIS出图布局完成页面、地图框、标题、图例、比例尺、指北针和导出设置。
对于初学者来说，先做到“范围正确、图例清楚、比例尺可信、版面整洁”，就已经能满足大多数作业和报告需求。等基础流程熟练后，再进一步学习地图集、网格、坐标标注和高级制图模板，会更容易上手。
