道路自动提取难吗?连通性问题怎么解?
“道路自动提取难吗?连通性问题怎么解?”这个问题，通常出现在遥感影像道路提取、深度学习分割结果矢量化、OSM道路补全、以及城市路网数据清洗这几类工作中。道路自动提取本身并不神秘，真正影响成果可用性的，往往不是“能不能识别出道路”，而是提取后的道路是否连续、是否可用于导航、路径分析和网络分析。
很多同学第一次做道路自动提取时，会发现影像上看起来道路提取出来了，但导入QGIS、ArcGIS Pro或PostGIS之后，路网却断断续续：交叉口没有连上，桥下道路误连，细小道路被漏掉，线段之间存在几米甚至几十厘米的缝隙。本文以GIS实际生产流程为主，讲清楚道路自动提取为什么会出现连通性问题，以及如何从影像、模型、栅格后处理、矢量化和拓扑检查几个环节逐步修复。
引言：道路自动提取的难点不只是识别道路
道路自动提取通常指从遥感影像、无人机影像、激光点云或已有地图数据中，自动识别并生成道路中心线、道路面或路网矢量数据。它常见于城市更新调查、应急制图、交通基础数据生产和WebGIS底图更新。
从GIS应用角度看，一个“看起来像道路”的结果并不一定能用。真正可用的道路数据至少要满足三个条件：
- 几何位置基本正确，和影像或实测数据能够对齐。
- 道路类型表达清楚，例如主干路、支路、匝道、步道等。
- 路网拓扑合理，关键节点连通，不能随意断裂或错误相交。
其中第三点就是道路自动提取中的连通性问题。它直接影响最短路径、服务区分析、可达性分析、应急路径规划和交通网络建模。
背景：道路自动提取为什么容易出现连通性问题
道路在影像中并不是一条完美的线。它可能被树冠遮挡，被车辆占用，被建筑阴影覆盖，也可能因为道路材质变化而出现灰度或纹理不连续。自动提取算法面对这些复杂情况时，很容易产生局部缺失。
常见的道路连通性问题主要有以下几类：

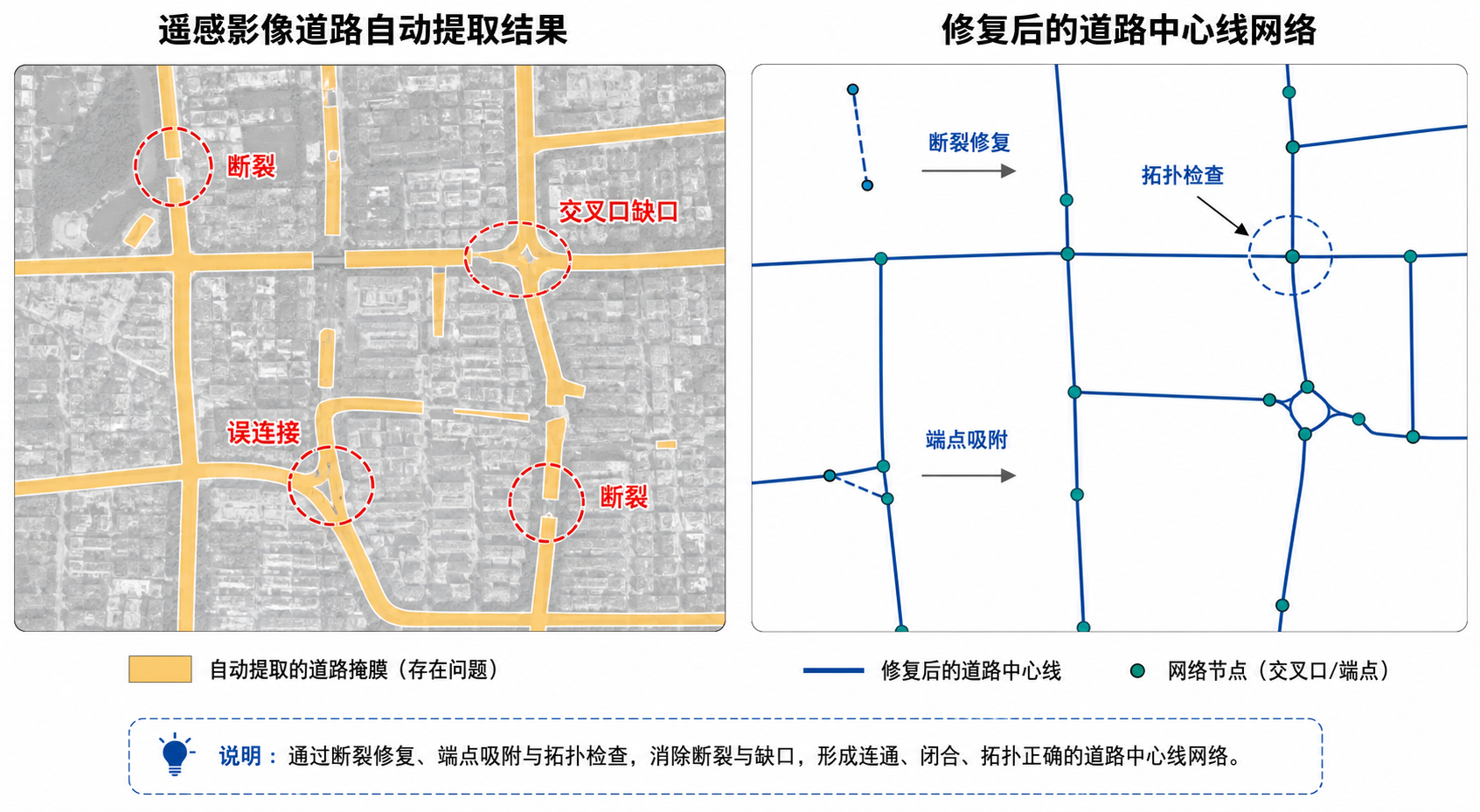

- 道路断裂：道路在树荫、桥梁、隧道口、阴影区域被分割成多个不相连片段。
- 交叉口缺失：十字路口、环岛、匝道连接处形态复杂，模型容易识别不完整。
- 细路漏提：小巷、乡村道路、窄路在影像分辨率较低时被忽略。
- 误连接：停车场边界、河岸、屋顶边缘被误识别成道路，并和真实道路连接。
- 上下分离道路误连：立交桥、隧道、匝道等不同高程道路在二维平面上被错误连通。
- 矢量化碎片：栅格道路掩膜转线后产生大量短线、悬挂线和伪节点。
所以，道路自动提取难不难，不能只看模型识别精度。对于GIS工程来说，难点在于把“像道路的像素”变成“可分析的路网”。
原理：道路连通性问题的本质是什么
道路连通性可以理解为：道路网络中的线段是否通过节点正确连接。在线网络中，节点表示道路端点、交叉口或连接点，边表示道路段。如果两个应该连通的道路端点没有共享同一个节点，就会产生断路。
在GIS软件中，连通性问题通常表现为以下几种几何和拓扑错误：
- 端点未吸附：两条线看起来相交，但端点之间存在微小间隙。
- 线穿过但无节点：线段视觉上交叉，但没有在交叉位置打断生成节点。
- 悬挂线：道路端点没有连接到任何其他道路，可能是真实尽头，也可能是错误断裂。
- 重复线：同一条道路被提取成多条重叠线，影响网络构建。
- 伪节点：同一条连续道路被切成很多小段，节点过多，增加后续分析成本。
道路自动提取的完整流程通常包括：影像预处理、道路识别、栅格后处理、骨架化或中心线提取、矢量化、拓扑修复和属性整理。连通性问题可能出现在任意一个环节，因此不能只靠最后一步“修线”解决。
实务经验：如果道路掩膜本身断裂严重，后面再做矢量修复会非常被动。应尽量在栅格阶段先改善道路连续性，再进入矢量化和拓扑检查。
步骤：道路自动提取连通性问题怎么解
步骤一：先判断问题来自影像、模型还是矢量化
不要一上来就批量修线。建议先把原始影像、道路识别掩膜、矢量化中心线叠加检查，判断断裂发生在哪个环节。
- 在QGIS或ArcGIS Pro中加载原始遥感影像。
- 叠加道路自动提取的栅格掩膜或分类结果。
- 再叠加矢量化后的道路中心线。
- 选择几个典型区域：主干路、交叉口、树荫区、农村窄路、立交桥。
- 逐个判断是影像中看不清、模型没识别，还是矢量化时断掉。
如果栅格掩膜已经连续，但中心线断裂，问题多半在骨架化、矢量化或线段合并环节。如果掩膜本身断裂，就要先回到栅格后处理或模型阶段。
步骤二：在栅格阶段修复小断裂
对于基于深度学习分割或影像分类得到的道路掩膜，可以先用形态学处理改善连通性。形态学处理是对栅格二值图像进行膨胀、腐蚀、开运算、闭运算等操作的方法。
常用思路如下：
- 闭运算：先膨胀再腐蚀，适合填补道路掩膜中的小缝隙。
- 小斑块清理：删除面积过小的误提取斑块，减少后续误连接。
- 孔洞填充：修复道路面内部的小空洞。
- 按宽度过滤：保留符合道路宽度特征的连通区域。
如果使用Python处理二值道路掩膜，可以用OpenCV或scikit-image做基础后处理。下面是一个简化示例，适合理解流程：
import cv2
import numpy as np
mask = cv2.imread("road_mask.png", cv2.IMREAD_GRAYSCALE)
# 二值化
_, binary = cv2.threshold(mask, 127, 255, cv2.THRESH_BINARY)
# 闭运算：连接较小断裂
kernel = np.ones((5, 5), np.uint8)
closed = cv2.morphologyEx(binary, cv2.MORPH_CLOSE, kernel)
# 去除小噪声
num_labels, labels, stats, _ = cv2.connectedComponentsWithStats(closed, connectivity=8)
clean = np.zeros_like(closed)
min_area = 100
for i in range(1, num_labels):
if stats[i, cv2.CC_STAT_AREA] >= min_area:
clean[labels == i] = 255
cv2.imwrite("road_mask_clean.png", clean)这里的核大小和最小面积阈值不能照搬。高分辨率无人机影像和10米级卫星影像对应的像素尺度不同，参数必须结合影像分辨率、道路宽度和目标区域特征调整。
步骤三：中心线提取后检查端点
很多道路自动提取流程会把道路面掩膜转成中心线。中心线提取能让路网更适合路径分析，但也容易产生毛刺、短线和断裂。
建议在中心线提取后重点检查：
- 中心线是否沿道路中部延伸，而不是贴边偏移。
- 交叉口是否形成合理节点。
- 短小毛刺线是否大量存在。
- 同一道路是否被切成过多碎段。
- 道路端点是否靠近但没有连接。
在QGIS中，可以使用“检查几何有效性”“提取特定顶点”“按位置选择”“修复几何”等工具辅助检查。对于端点断裂，可以提取线端点后，用缓冲区或最近邻分析找出距离很近但没有连接的端点。
步骤四：用吸附和延伸修复小间隙
道路自动提取断裂修复中，最常见的是小间隙修复。例如两条线端点相距1米、2米或5米，明显应该连通。这时可以使用端点吸附或线延伸。
操作建议：
- 根据数据精度设置容差，例如0.5米、1米、3米或5米。
- 只对端点到端点、端点到线的合理距离进行修复。
- 优先在同一道路等级或同一方向的线段之间吸附。
- 对立交、桥梁、隧道区域单独排除，不要盲目连接。
- 修复后重新构建拓扑并抽样核查。
在ArcGIS Pro中，可以使用编辑环境中的吸附、Extend Line、Integrate、Planarize等工具辅助处理。在QGIS中，可以使用“捕捉几何到图层”“延伸线”“线合并”“拓扑检查器”等工具组合完成。
步骤五：交叉口要打断并建立节点
如果道路线在二维平面上相交，但没有在交点处形成节点，网络分析时可能无法转向。这是道路自动提取连通性问题中非常常见的一类。
对于普通平面交叉口，建议将交叉处打断，形成共享节点。对于立交桥、下穿通道和高架道路，则不能仅凭二维相交就打断，否则会产生错误连通。
可采用以下判断规则：
- 普通十字路口、丁字路口：应建立连接节点。
- 道路中心线相交且影像显示同平面：应打断并连通。
- 高架与地面道路相交：不应直接连通，除非存在匝道。
- 隧道、桥梁、地下通道：应结合属性或人工检查处理。
如果数据用于严肃的交通网络分析，建议增加字段表示道路层级或通行关系，例如level、bridge、tunnel、oneway、road_class等。
步骤六：删除明显误提取对象
道路自动提取常把河岸线、建筑物边缘、停车场纹理、裸地边界误判为道路。这些误提取对象如果和真实道路连接，会造成错误路径。
可以从以下角度过滤：
- 长度过短且不连接主路的线段。
- 形态过于弯曲、宽度不符合道路特征的对象。
- 位于水体、建筑物屋顶、农田纹理中的可疑线段。
- 不符合已有道路等级或土地利用背景的线段。
- 与影像或已有权威道路数据明显冲突的线段。
如果有OSM、测绘道路、规划道路或POI数据，可以作为辅助验证数据。但要注意，已有数据本身也可能存在滞后或偏移，不能机械套用。
步骤七：构建网络前做拓扑规则检查
在生成网络数据集、PostGIS拓扑或pgRouting路网之前，必须先检查拓扑规则。否则，即使道路线看起来完整，路径分析也可能失败。
常用拓扑检查项包括：
- 线不能自相交。
- 线端点应在合理位置连接。
- 普通交叉口应存在节点。
- 不允许存在重复线或重叠线。
- 不允许存在过多极短线段。
- 悬挂线需要区分真实尽头和错误断裂。
如果使用PostGIS，可以通过端点提取、距离判断和空间索引筛查疑似断裂端点。例如思路是提取每条道路的起点和终点，再查找一定距离内是否存在其他道路端点或线段。
-- 示例思路：查找距离其他道路很近的端点
-- roads表需包含id和geom字段，geom为LineString或MultiLineString
WITH endpoints AS (
SELECT id, ST_StartPoint(ST_GeometryN(geom, 1)) AS pt, 'start' AS pos
FROM roads
UNION ALL
SELECT id, ST_EndPoint(ST_GeometryN(geom, 1)) AS pt, 'end' AS pos
FROM roads
),
near_points AS (
SELECT a.id AS road_a, b.id AS road_b,
ST_Distance(a.pt, b.pt) AS dist
FROM endpoints a
JOIN endpoints b
ON a.id <> b.id
AND ST_DWithin(a.pt, b.pt, 3)
)
SELECT *
FROM near_points
ORDER BY dist;这个查询只能找出疑似需要连接的端点，不能直接代表一定要连。是否连接还要结合道路等级、影像判读、桥隧关系和业务规则。
常见坑：道路自动提取连通性修复最容易犯的错误
坑一：把所有近距离端点都连起来
端点距离近不代表一定连通。立交桥、高架道路、地下通道和封闭小区道路都可能在平面上靠近，但实际不可通行。如果简单用固定容差批量吸附，可能把不该连的道路连上。
坑二：忽略坐标系和单位
道路连通性修复常用距离容差。如果数据是经纬度坐标，单位是度，而不是米。此时设置“3”并不是3米，结果会严重错误。处理道路网络前，建议投影到适合当地的米制坐标系，例如CGCS2000高斯投影、UTM投影或当地工程坐标系。
坑三：只看视觉效果，不做网络验证
道路线看起来连上了，不等于网络可用。修复后应至少做一次路径测试，比如从主城区西侧到东侧、从村庄到主干路、从消防站到重点设施，检查路径是否异常绕行或无法到达。
坑四：在栅格结果很差时强行矢量修复
如果道路自动提取掩膜漏提严重，后续矢量修复会变成大量人工补线。此时更应该回到模型训练、样本增强、影像预处理或阈值调整，而不是在断裂中心线上反复修补。
坑五：没有保留处理过程版本
道路连通性修复经常需要回退。建议保留原始影像、原始掩膜、清理后掩膜、初始中心线、拓扑修复线、最终发布线等多个版本，并记录参数，方便复核。
方法比较：不同道路自动提取修复方案怎么选
| 方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 栅格形态学修复 | 道路掩膜存在小断裂、小孔洞 | 自动化程度高，适合批量处理 | 参数过大会造成误连接 |
| 端点吸附 | 矢量中心线端点存在小间隙 | 操作直观，适合修复细小断裂 | 容易误连立交、桥隧和邻近道路 |
| 线延伸 | 道路端点明显未延伸到交叉口 | 适合修复交叉口缺口 | 需要控制延伸方向和最大距离 |
| 拓扑规则检查 | 成果入库、网络分析前 | 能系统发现断裂、重复、悬挂线 | 只能发现问题，不能完全自动判断业务正确性 |
| 参考数据校正 | 有OSM、测绘道路或规划路网 | 能提高道路结构完整性 | 参考数据可能过期、偏移或等级不一致 |
| 人工判读修补 | 复杂交叉口、立交桥、重点区域 | 精度高，适合关键成果 | 成本高，不适合大范围全自动处理 |
实际项目中，通常不是选择单一方法，而是组合使用：先在栅格阶段修补小断裂，再矢量化中心线，然后进行端点吸附、交叉口打断、误提取删除，最后做拓扑检查和路径验证。
检查清单：道路自动提取成果发布前必须核查
在把道路自动提取结果用于制图、数据库入库或网络分析前，建议按下面清单逐项检查。
- 原始影像是否完成几何校正，是否与已有道路数据对齐。
- 道路掩膜是否存在大面积漏提或误提。
- 道路中心线是否位于道路中部，是否偏移明显。
- 主干路和次干路是否基本连续。
- 交叉口是否形成可通行节点。
- 立交桥、隧道、高架道路是否避免错误连通。
- 悬挂线是否区分真实道路尽头和错误断裂。
- 重复线、重叠线和极短线是否清理。
- 坐标系是否为米制投影坐标系，距离容差是否合理。
- 是否抽样运行最短路径或可达性分析验证路网可用性。
- 是否保留原始数据和各阶段处理结果。
如果是生产级项目，建议把检查清单固化成QGIS模型、ArcGIS Pro ModelBuilder流程、Python脚本或PostGIS SQL脚本，减少人工遗漏。
FAQ：道路自动提取和连通性问题常见问题
道路自动提取难吗？
如果只是从影像中提取道路掩膜，难度取决于影像分辨率、道路类型和样本质量。但如果目标是生成可用于网络分析的道路中心线，难度会明显提高。因为后者不仅要求识别道路，还要求道路连通性、交叉口节点、桥隧关系和拓扑结构都比较可靠。
道路自动提取断裂修复可以完全自动化吗？
小范围、规则道路、影像质量较好的区域可以做到较高程度自动化。但复杂城市道路、立交桥、树荫遮挡和农村道路场景通常仍需要人工抽检。特别是“是否应该连通”这个判断，很多时候需要结合影像和业务规则。
道路连通性修复的吸附容差应该设多少？
没有固定值。应根据影像分辨率、道路宽度、数据精度和坐标系单位确定。高精度城区道路可能使用0.5米到2米的容差，较粗尺度数据可能使用更大的容差。关键是先做样区测试，再批量处理。
为什么线看起来相交，路径分析却过不去？
因为视觉相交不一定代表拓扑相交。两条线可能只是几何上交叉，但没有在交点位置打断并生成共享节点。网络分析通常依赖节点和边的连接关系，因此需要对普通交叉口进行打断和节点构建。
QGIS能处理道路自动提取后的连通性问题吗？
可以。QGIS可以完成影像叠加检查、矢量几何修复、捕捉、线合并、拓扑检查、按位置筛选和模型化批处理。对于更复杂的批量检查，可以结合PyQGIS、GDAL、PostGIS或Python图像处理库。
ArcGIS Pro和PostGIS哪个更适合道路连通性检查？
ArcGIS Pro适合交互式编辑、拓扑规则管理和可视化检查；PostGIS适合大批量空间查询、端点距离筛查和数据库流程自动化。实际项目中，可以用ArcGIS Pro或QGIS做人工核查，用PostGIS做批量发现问题。
道路自动提取结果可以直接用于导航吗？
通常不能直接使用。导航需要方向、限行、道路等级、速度、转向限制、桥隧关系等属性。道路自动提取结果更多是基础几何数据，还需要属性补充、拓扑构建和通行规则建模。
结论：先修掩膜，再修线，最后验证网络
道路自动提取难吗?连通性问题怎么解?核心答案是：道路识别只是第一步，真正可用的成果必须经过连通性修复和拓扑验证。不要只追求影像上“看起来像道路”，而要关注它是否能作为路网参与分析。
推荐的实用流程是：先检查影像和道路掩膜质量，在栅格阶段修复小断裂；再提取中心线并清理短线、毛刺和误提取；随后通过端点吸附、线延伸、交叉口打断和拓扑规则检查修复道路连通性；最后用路径分析或可达性分析验证结果。
对于GIS学习者和初级工程师来说，掌握这套流程比单纯追求某个模型更重要。因为在真实项目中，道路自动提取的价值不在于生成一张好看的线图，而在于输出一份能入库、能分析、能解释的道路网络数据。
