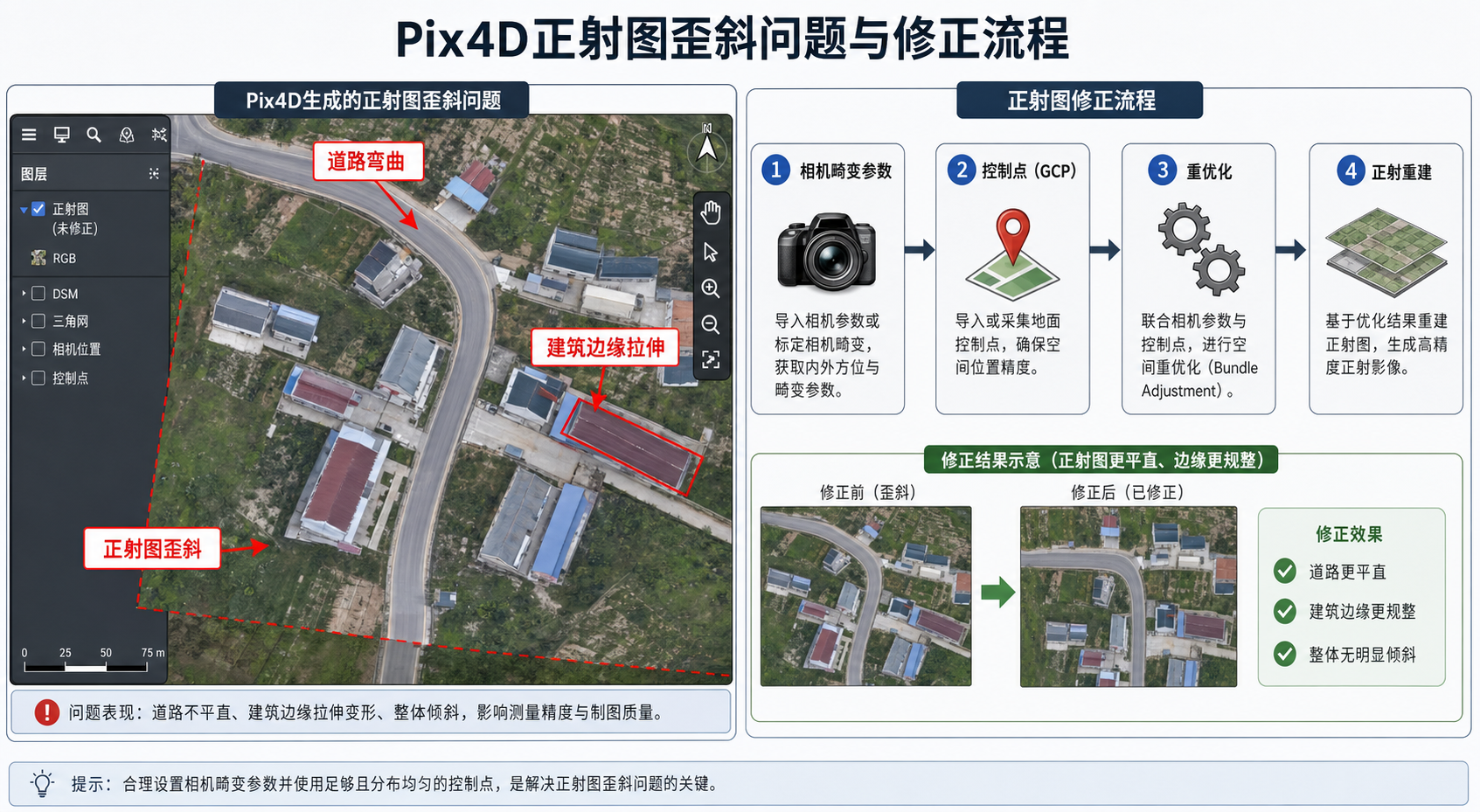

Pix4D生成正射图歪了?畸变参数怎么调? 这是很多无人机测绘项目在空三完成后才发现的问题：控制点残差看起来不算离谱，但正射影像边缘被拉伸、道路变弯、房屋轮廓倾斜，甚至整幅图像像被“拧”了一下。本文从 Pix4D 的相机模型、畸变参数、控制点和处理流程入手，给出一套可复查、可操作的排查方法。

引言：先判断是“正射图歪了”还是“坐标对不上”

在 Pix4D 中看到正射图歪了，第一反应不要马上去手动改畸变参数。因为正射影像变形可能来自相机内参，也可能来自控制点分布、坐标系设置、照片重叠度不足、地形起伏未被 DSM 正确表达，甚至只是导出后在 GIS 软件中坐标系定义错误。

建议先把问题分成两类：

• 几何形状歪：道路、田埂、屋顶边线本身被拉弯，局部区域有明显拉伸或扭曲。
• 整体位置歪：影像形状基本正常，但与底图、CAD、控制点或已有成果整体偏移、旋转。
• 局部接边歪：大部分区域正常，只有边缘、树林、水面、建筑立面附近出现错位或重影。

只有第一类问题才更直接指向相机畸变参数或空三模型不稳定；第二类通常优先查坐标系、控制点和基准转换；第三类则常与影像匹配质量、DSM、遮挡和正射投影有关。

背景：Pix4D正射影像为什么会歪

Pix4D 生成正射影像的大致流程是：读取照片和相机信息，进行特征点匹配，完成空中三角测量，估计相机外方位元素和内方位参数，生成点云和 DSM，最后把原始照片投影到 DSM 上并拼接成正射图。

在这个流程中，只要相机模型、地面控制、照片匹配或高程模型有明显问题，最终正射图都可能歪。常见原因包括：

• 相机畸变未被正确估计：广角镜头、非测绘相机、滚动快门或焦距信息异常，会导致边缘区域变形。
• 控制点数量不足或分布不均：控制点集中在一侧，容易让模型在另一侧发生翘曲。
• 坐标系设置错误：例如经纬度坐标误当投影坐标，或者使用了错误的中央经线、带号、高程基准。
• 照片重叠度不足：航向、旁向重叠不够，边缘区域匹配点少，空三结果不稳定。
• 地物不适合匹配：水面、玻璃屋顶、林地、农田重复纹理容易造成错误匹配。
• DSM 表达不准确：建筑边缘、陡坎、树冠区域高程错误，正射投影后就会出现拉伸和错位。

原理：畸变参数到底在影响什么

Pix4D 中的相机畸变参数属于相机内参的一部分，用来描述真实镜头与理想针孔相机模型之间的偏差。简单说，畸变参数决定了照片中每个像素如何被“校正”到一个更接近真实几何关系的位置。

常见的畸变包括：

• 径向畸变：从影像中心向外产生桶形或枕形变形，通常影响画面边缘最明显。
• 切向畸变：镜头安装或传感器平面不完全平行造成的偏移，可能让影像出现非对称变形。
• 主点偏移：影像中心点与光学中心不一致，会影响整体几何解算。
• 焦距估计异常：焦距与飞行高度、地面分辨率、照片重叠一起影响模型尺度和稳定性。

但是要注意：畸变参数不是“调到看起来不歪”的美化参数。它应该通过足够稳定的照片匹配和控制约束自动优化。如果手动乱改畸变参数，可能让局部看起来好了一点，但整体精度更差，控制点残差也会变大。

步骤：Pix4D生成正射图歪了的排查流程

步骤一：先看 Quality Report，不要只看正射图

打开 Pix4D 的质量报告，重点检查以下项目：

• Initial Processing 是否通过：如果照片校准比例低，说明空三基础不稳。
• Median Keypoints per Image：特征点过少时，模型容易局部漂移。
• Relative Difference between Initial and Optimized Internal Camera Parameters：如果相机内参优化变化很大，说明相机模型或照片数据可能有问题。
• Georeferencing：检查 GCP 残差、相机位置误差、坐标系是否一致。
• Orthomosaic Preview：预览图中是否已经能看到边缘拉伸、错位或波浪状变形。

如果质量报告中相机内参变化异常、控制点误差大、照片未校准比例高，应先修正这些问题，再考虑重建正射影像。

步骤二：确认坐标系和控制点没有问题

很多“Pix4D正射图歪了”的案例，实际是坐标系统一失败。请逐项检查：

• 照片自带坐标是 WGS84 经纬度，还是 RTK 投影坐标。
• 控制点坐标单位是米，还是经纬度度。
• 项目输出坐标系是否与控制点坐标系一致。
• 是否误选了相邻投影带或错误中央经线。
• 高程是椭球高、正常高，还是地方高程系统。
• 控制点是否输入了 X、Y 反置，或经纬度顺序颠倒。

如果正射影像整体旋转、整体偏移、比例明显不对，优先处理坐标系和控制点，而不是畸变参数。

步骤三：检查控制点分布和标记精度

控制点不是越多越好，而是要分布合理。一个稳定的无人机正射项目，控制点通常应覆盖测区四角、边缘和中心，并尽量避免全部落在一条线或一侧。

在 Pix4D 中重新检查每个 GCP 的照片标记位置：

1. 打开 GCP/MTP Manager。
2. 逐个控制点查看照片标记。
3. 删除模糊照片、倾斜过大照片上的错误标记。
4. 确保标记点落在清晰、稳定、可识别的地物中心。
5. 重新运行 Reoptimize。

如果某个控制点残差明显大于其他点，不要简单把它当成“坏点”删除。应先核对实测坐标、点号、坐标顺序、照片标记位置和现场点位是否混淆。

步骤四：查看相机内参是否异常

在 Pix4D 中，相机参数通常会在初始处理阶段自动优化。你可以在相机模型或质量报告中查看优化前后的焦距、主点、畸变参数变化情况。

以下情况值得重点关注：

• 同一项目中照片来自不同相机或不同焦距，但被当成同一个相机模型。
• 使用变焦镜头拍摄，照片焦距不一致。
• 照片被第三方软件裁剪、压缩或去除了 EXIF 信息。
• 广角镜头边缘畸变明显，但项目仍使用默认相机参数。
• 优化后的焦距或主点变化过大，且控制点残差不稳定。

如果相机参数明显异常，建议不要直接凭感觉输入畸变值，而是重新组织照片、修正相机组、使用更可靠的相机模型，并配合控制点重新优化。

步骤五：畸变参数怎么调才相对安全

在 Pix4D 中调畸变参数的原则是：优先让软件基于数据自动优化，手动干预只用于明确知道相机模型错误的场景。

可以按下面的顺序处理：

1. 确认相机组：如果照片来自同一相机、同一焦距，应归为同一相机模型；如果焦距或相机不同，应分开。
2. 恢复正确 EXIF：检查焦距、传感器尺寸、图像宽高是否正确。
3. 选择合适相机模型：普通无人机照片通常使用透视相机模型；特殊鱼眼镜头应使用对应模型。
4. 允许内参优化：让 Pix4D 在空三过程中估计焦距、主点和畸变参数。
5. 加入可靠 GCP：用控制点约束模型，避免内参和外参互相补偿造成虚假拟合。
6. Reoptimize：修改控制点、相机组或相机模型后，不要直接生成正射，应先重新优化。
7. 对比残差和影像边缘：判断优化后是否同时改善了控制点误差和正射几何。

如果你有相机实验室标定参数，可以将其作为初始值使用，但仍建议通过项目数据进行验证。真实航摄环境中的焦距、温度、震动、云台姿态和照片质量都会影响最终解算。

步骤六：重新生成 DSM 和正射影像

修改相机参数或控制点后，仅重新导出正射影像通常不够。因为正射图依赖空三、点云和 DSM。建议按流程重新处理：

1. 重新运行 Initial Processing 或 Reoptimize。
2. 确认质量报告中相机内参、GCP 残差和匹配点质量改善。
3. 重新生成 Point Cloud。
4. 重新生成 DSM。
5. 重新生成 Orthomosaic。
6. 在 QGIS 或 ArcGIS Pro 中叠加控制点、道路中心线、已有影像进行复核。

如果只改了正射生成参数，而没有更新空三和 DSM，很多几何变形不会真正消失。

常见坑：不要把所有变形都归因于畸变参数

• 坑一：只看控制点残差均值。均值小不代表空间分布均匀，某一角仍可能变形严重。
• 坑二：控制点全部在道路一侧。模型另一侧缺少约束，容易翘曲。
• 坑三：照片边缘质量差。模糊、暗角、曝光不均会让边缘匹配不稳定。
• 坑四：水面和农田重复纹理太多。错误匹配会造成局部正射扭曲。
• 坑五：把经纬度当米制坐标。这会导致成果位置、比例和方向异常。
• 坑六：建筑立面被投到正射图上。高层建筑附近的拉花和错位不一定是畸变参数问题，而是 DSM 和遮挡问题。
• 坑七：使用被压缩处理过的照片。社交软件、截图、二次裁剪照片可能丢失 EXIF 或改变图像几何。

方法比较：调畸变参数、加控制点、重飞哪个更有效

检查清单：处理 Pix4D 正射图歪斜前逐项核对

• 照片是否为原始照片，没有裁剪、压缩、改尺寸。
• 照片 EXIF 中焦距、相机型号、图像尺寸是否正常。
• 航向重叠和旁向重叠是否满足项目精度要求。
• 是否存在大量模糊、过曝、欠曝或云台姿态异常照片。
• 控制点坐标系、单位、高程基准是否与项目一致。
• 控制点是否覆盖测区四角、边缘和中心。
• 每个 GCP 是否在多张清晰照片中准确标记。
• 质量报告中相机内参优化变化是否异常。
• 是否把不同焦距、不同相机的照片误放入同一相机组。
• 修改相机参数或控制点后是否执行了 Reoptimize。
• 是否重新生成点云、DSM 和正射影像。
• 是否在 QGIS 或 ArcGIS Pro 中叠加外部检查数据验证成果。

FAQ：Pix4D生成正射图歪了的常见问题

Pix4D生成正射图歪了，一定是畸变参数错了吗？

不一定。畸变参数错误会导致边缘变形、局部拉伸或几何不稳定，但整体偏移、旋转、比例不对更常见于坐标系、控制点或基准设置问题。应先看质量报告和控制点残差，再判断是否需要处理相机畸变。

畸变参数可以手动调到正射图看起来不歪吗？

不建议这样做。畸变参数是相机模型的一部分，应该通过照片匹配、控制点和空三优化共同估计。手动凭感觉调整可能让局部视觉效果改善，但会牺牲整体几何精度。

为什么正射图中间正常，边缘歪得明显？

边缘区域通常照片重叠较少、镜头畸变更明显、控制约束更弱。如果边缘还有水面、树林、建筑立面或地形突变，正射变形会更明显。应检查相机内参变化、边缘控制点分布和边缘照片质量。

加控制点能解决 Pix4D 正射影像畸变吗？

可靠、分布合理的控制点可以增强模型约束，减少空三漂移和局部翘曲。但如果原始照片严重模糊、重叠不足或镜头模型明显错误，仅加控制点也无法完全解决问题。

修改畸变参数后为什么正射图没有变化？

可能是因为只修改了参数，但没有重新优化空三，或者没有重新生成 DSM 和正射影像。Pix4D 的正射成果依赖完整处理链，修改相机模型后应重新运行相关步骤。

RTK无人机没有控制点，正射图歪了怎么办？

RTK 照片坐标能提高外方位初值和绝对定位能力，但不能替代所有质量检查。没有控制点时，应重点检查 RTK 固定解状态、相机内参、照片重叠、航线设计和坐标系统。如果项目要求测绘精度，仍建议布设少量检查点或控制点。

结论：畸变参数要调，但更要先把模型约束做好

Pix4D生成正射图歪了时，畸变参数确实是重要排查项，但它不是唯一原因，也不应该被当成随手修图的旋钮。正确做法是先区分几何变形、整体偏移和局部错位，再依次检查坐标系、控制点、照片质量、相机模型、空三质量、DSM 和正射生成流程。

如果要调整畸变参数，建议围绕相机组、EXIF、相机模型、GCP 约束和 Reoptimize 来处理。最终成果不要只靠肉眼判断，应在 QGIS 或 ArcGIS Pro 中叠加控制点、道路、地籍线或已有高精度影像进行验证。这样才能判断正射图是真的修正了，而不是只是看起来没那么歪。
