无人机航测怎么做?航线规划参数咋设? 这是很多 GIS 初学者、测绘外业人员和空间数据处理工程师最常遇到的问题。无人机航测不是简单“飞一圈、拍一堆照片”，而是要围绕成果精度、测区范围、地形起伏、相机参数和后处理软件要求，提前把航高、重叠度、航向、速度、像控点等关键参数设计清楚。
本文按一个完整项目流程来讲：从任务准备、航线规划、外业采集到数据检查，重点说明无人机航测航线规划参数怎么设，以及为什么这样设。读完后，你应该能独立完成一次常规正射影像或三维建模航测任务的基础规划。
引言：无人机航测到底要解决什么问题
无人机航测的核心目标，是用无人机搭载相机获取具有足够重叠度和空间精度的影像，再通过摄影测量软件生成正射影像、数字表面模型、三维模型或点云数据。
在 GIS 工作中，无人机航测常用于以下场景：
- 制作村庄、园区、矿区、工地的高分辨率正射影像。
- 采集地形变化、土方量、边坡、河道、农田等空间数据。
- 为 QGIS、ArcGIS Pro、WebGIS 平台提供底图或分析数据。
- 生成三维实景模型，用于规划展示、资产管理或施工监测。
很多失败案例并不是飞机没飞起来，而是航线规划参数不合理：航高太低导致照片数量暴增，重叠度太小导致空三失败，航线方向不对导致遮挡严重，没有像控点导致成果坐标偏移。这些问题都会直接影响 GIS 数据质量。
背景：无人机航测前必须明确的成果类型
在设置航线参数前，先要明确最终要什么成果。不同成果对应的航线规划参数并不完全一样。
| 成果类型 | 常见用途 | 航线规划重点 |
|---|---|---|
| 正射影像 | GIS 底图、用地调查、现状图更新 | 航高、航向重叠、旁向重叠、像控点 |
| DSM 或点云 | 地表高程、体积计算、变化监测 | 重叠度、影像清晰度、地形起伏适配 |
| 三维实景模型 | 园区建模、建筑立面、展示汇报 | 倾斜摄影、多角度航线、遮挡补拍 |
| 局部精细模型 | 边坡、桥梁、构筑物检查 | 低航高、高重叠、多角度近景采集 |
如果只是做常规 GIS 正射底图，通常采用垂直摄影即可；如果要做城市建筑或构筑物三维模型，则需要倾斜摄影或环绕补拍。不要用同一套参数套所有项目。

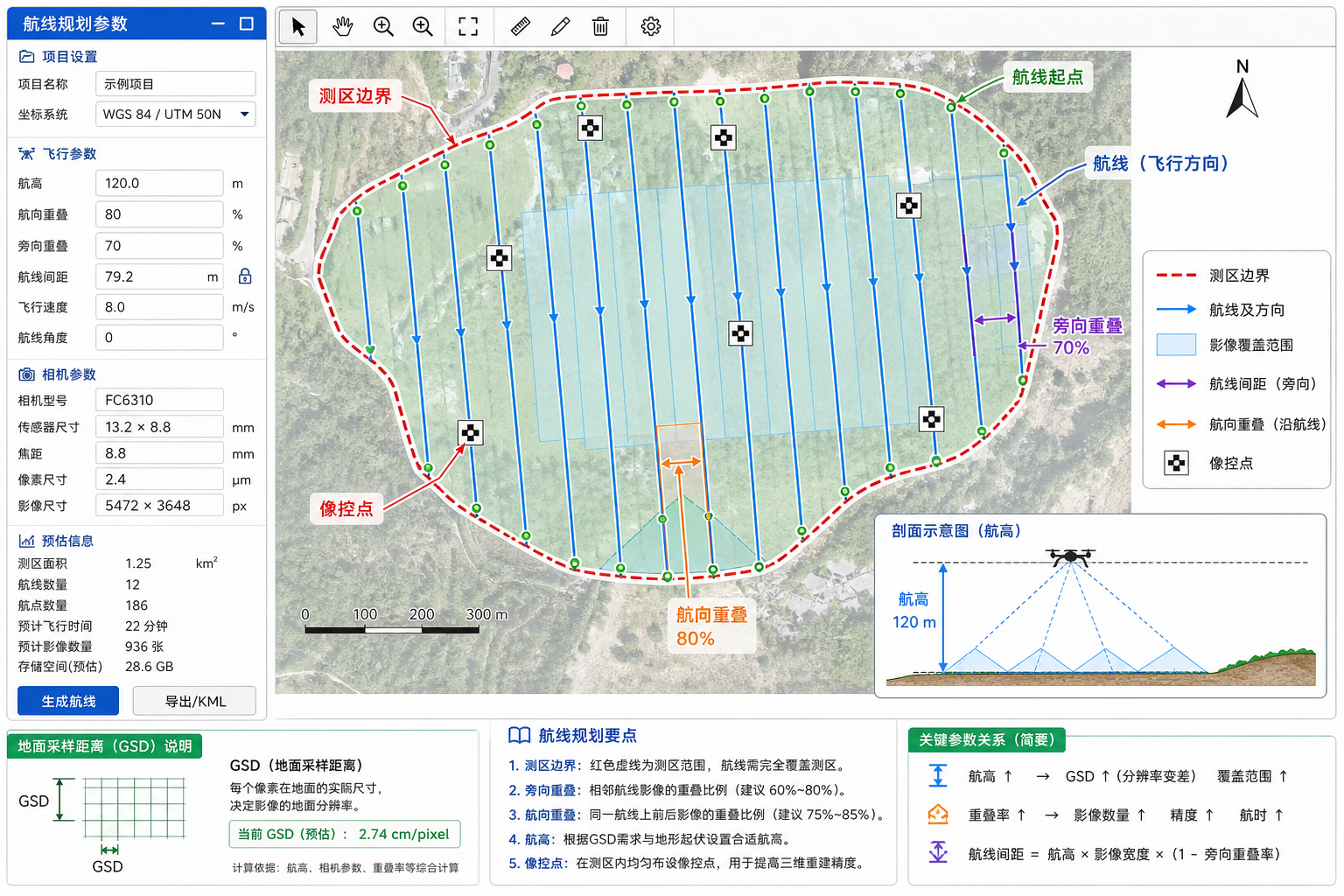

原理：航线规划参数为什么会影响成果质量
无人机航测的后处理依赖摄影测量原理。软件需要在相邻照片之间找到足够多的同名点，也就是同一个地物在多张照片中的对应位置。只有同名点充足，才能完成空中三角测量、相机姿态解算和三维重建。
因此，航线规划参数的本质是控制三件事：
- 每张照片覆盖多大地面范围：主要由航高、相机焦距、传感器尺寸决定。
- 相邻照片之间有多少共同区域：主要由航向重叠度和旁向重叠度决定。
- 照片能否匹配到真实坐标：主要由 RTK、PPK、像控点和坐标系统一性决定。
1. 航高决定分辨率和照片数量
航高越低，地面采样距离 GSD 越小，影像分辨率越高，但照片数量会增加，飞行时间和处理时间也会增加。航高越高，覆盖范围变大，效率提高，但细节会减少。
GSD 可以简单理解为一个像素代表地面多大的距离。例如 GSD 为 5 cm，表示影像中一个像素约对应地面 5 cm。GIS 制图、地物识别、面积量算都与 GSD 有直接关系。
2. 重叠度决定空三是否稳定
航向重叠是同一条航线上前后照片的重叠比例，旁向重叠是相邻航线之间的重叠比例。重叠度越高，软件越容易匹配同名点，但照片数量和处理量也会增加。
常规正射航测可参考以下经验值：
- 平坦区域：航向重叠 75% 至 80%，旁向重叠 65% 至 75%。
- 起伏地形：航向重叠 80% 至 85%，旁向重叠 75% 至 80%。
- 植被、水面、纹理少区域：适当提高到航向 85%、旁向 80% 左右。
- 三维建模：通常需要更高重叠，并增加倾斜或交叉航线。
3. 航线方向会影响遮挡和成图效果
航线方向不是随便选的。通常要考虑测区形状、地形方向、建筑物排列方向、太阳方向和风向。
- 长条形测区可沿长边方向布设航线，提高效率。
- 山地、沟谷等地形应避免高差导致局部重叠不足。
- 建筑密集区可增加交叉航线，减少立面遮挡。
- 强风环境下应避免逆风长距离飞行导致电量风险。
步骤：无人机航测怎么做
步骤一：明确测区范围和成果精度
先在 QGIS、ArcGIS Pro、Google Earth 或无人机计划软件中圈定测区边界。测区边界不要只贴着目标区域画，建议向外扩展一定缓冲区，避免边缘影像不足导致正射裁切不完整。
需要提前确定：
- 测区面积是多少。
- 最终成果是正射影像、DSM、点云还是三维模型。
- 成果坐标系是什么，例如 CGCS2000、高斯投影、UTM 或地方坐标。
- 要求的平面精度和高程精度大致是多少。
- 是否需要布设像控点或检查点。
步骤二：根据 GSD 反推航高
航高设置要服务于成果精度，而不是越低越好。对于普通地籍调查、施工现状、园区底图，常见 GSD 可在 3 cm 至 10 cm 之间选择。精细测量选更小 GSD，大范围普查可以适当放宽。
实际操作中，多数无人机航线规划软件会在设置航高时直接显示预计 GSD。你可以按以下思路选择：
- 需要识别井盖、路缘石、小型设施：优先选择较低航高和较小 GSD。
- 只需要更新地块、道路、水系边界：可选择中等 GSD，提高作业效率。
- 大面积巡查或背景底图：可适当提高航高，降低照片数量。
实务建议：如果项目没有明确精度要求，不要盲目追求 1 cm 级影像。过低航高会增加飞行架次、数据量、空三时间和拼接失败风险。
步骤三：设置航向重叠和旁向重叠
无人机航测航线规划参数中，重叠度是最容易被忽视但最关键的一项。对于普通正射影像，建议从航向 80%、旁向 70% 起步；如果地形起伏大、地物纹理少或要做三维模型，应进一步提高。
| 场景 | 航向重叠 | 旁向重叠 | 说明 |
|---|---|---|---|
| 平坦农田、道路、园区 | 75% 至 80% | 65% 至 75% | 适合常规正射影像 |
| 丘陵、矿山、边坡 | 80% 至 85% | 75% 至 80% | 防止地形高差造成局部重叠不足 |
| 树林、水面、纹理少区域 | 85%左右 | 80%左右 | 提高同名点匹配成功率 |
| 三维实景建模 | 80% 至 90% | 75% 至 85% | 通常还需要倾斜摄影或交叉航线 |
步骤四：确定航线方向和测区缓冲
航线方向优先按测区长边布设，这样航线数量较少、转弯次数少、飞行效率高。但在地形复杂区域，还要结合高差和遮挡判断。
测区边界建议外扩缓冲。对于常规正射影像，可在目标范围外扩数十米，具体取决于航高和项目要求。边缘区域如果缺少足够照片，正射影像边缘容易出现拉伸、缺口和拼接变形。
步骤五：设置飞行速度和拍照模式
飞行速度会影响照片清晰度和实际重叠。速度过快可能导致运动模糊，也可能使实际航向重叠低于规划值。
- 优先使用等时间间隔或等距离间隔拍照，由规划软件自动计算。
- 光照不足或快门速度较慢时，应降低飞行速度。
- 不要在强风环境下使用过高速度执行精细航测。
- 检查相机对焦模式、曝光模式和照片格式，避免整批照片发虚或过曝。
步骤六：布设像控点和检查点
如果项目要求较高精度，不能只依赖无人机照片自带的 GPS 坐标。应布设像控点，也就是在地面上设置可清晰识别并已测量坐标的标志点，用于约束摄影测量成果。
像控点布设建议：
- 均匀分布在测区四周和内部，不要集中在一侧。
- 边缘位置要有控制点，避免整体扭曲。
- 高差明显的区域，应在不同高程位置布点。
- 另外设置检查点，用于独立验证成果精度，不参与空三解算。
使用 RTK 或 PPK 无人机时，像控点数量可以减少，但仍建议保留检查点。检查点是判断成果是否可信的重要依据。
步骤七：外业飞行前检查
执行航线前，应完成一次飞行安全和数据质量检查。很多航测问题其实在起飞前就能避免。
- 检查禁飞区、限高区、空域和现场安全条件。
- 确认电池电量、桨叶、遥控器、存储卡和 RTK 状态。
- 确认航高是否高于障碍物，并预留安全余量。
- 确认相机镜头清洁，照片格式和曝光设置正确。
- 确认测区边界、起降点、返航高度和失联策略。
步骤八：飞行后立刻检查照片质量
不要等回到办公室才发现数据不能用。飞行结束后，现场至少检查以下内容：
- 照片数量是否与规划大致一致。
- 照片是否连续，是否有明显漏拍航段。
- 照片是否清晰，有无运动模糊、过曝、欠曝。
- 测区边缘是否覆盖完整。
- RTK 或 PPK 记录是否正常。
如果发现漏拍、遮挡、边缘不足，应现场补飞。现场补飞的成本远低于后期返工。
常见坑：无人机航测航线规划参数容易错在哪
坑一：只看航高，不看 GSD
同样的航高，不同相机得到的 GSD 不一样。只说“飞 100 米”并不能说明成果分辨率。正确做法是根据成果精度和相机参数查看预计 GSD。
坑二：重叠度设得太低
重叠度太低会导致空三匹配点不足，常见表现为航带断裂、局部无法重建、正射影像变形。尤其是农田、水面、树林、沙地等纹理重复或纹理较少区域，更应提高重叠度。
坑三：边界没有外扩
测区边缘如果没有足够照片覆盖，正射成果边缘容易出现黑边、拉伸、缺口。做 GIS 数据裁切时，最好用外扩后的航测成果再裁到正式边界。
坑四：忽视地形起伏
在山地或矿区，固定相对起飞点航高可能导致高处区域实际航高过低、低处区域实际航高过高。高差越大，地面分辨率和实际重叠差异越明显。必要时应使用仿地飞行或分区航线。
坑五：没有检查坐标系
无人机照片、RTK 设备、像控点、GIS 项目坐标系如果不一致，成果可能出现整体偏移、旋转或比例异常。进入 QGIS 或 ArcGIS Pro 前，应确认坐标系、投影带号、高程基准和单位。
坑六：把三维建模当成普通正射来飞
普通垂直摄影适合正射影像，但对建筑立面和复杂构筑物支持有限。三维建模需要更多角度影像，例如倾斜摄影、环绕航线、立面补拍或交叉航线。
方法比较：不同航测任务的参数设置思路
| 任务类型 | 推荐方法 | 参数重点 | 适用情况 |
|---|---|---|---|
| 常规正射影像 | 垂直网格航线 | 航向 80%、旁向 70%、适当外扩 | 园区、农田、道路、工地现状 |
| 大面积底图更新 | 较高航高加分区飞行 | 控制 GSD、航线分块、电池架次 | 乡镇、矿区、流域巡查 |
| 丘陵山地测绘 | 仿地飞行或分高程航线 | 提高重叠、控制高差影响 | 山地、边坡、沟谷、采石场 |
| 三维实景建模 | 倾斜摄影加补拍 | 高重叠、多角度、减少遮挡 | 建筑群、厂区、景区、构筑物 |
| 高精度测量 | RTK/PPK 加像控点 | 坐标统一、检查点验证 | 工程测量、土方量、变形监测 |
如果你是 GIS 项目人员，建议不要只从“飞得快”角度选择参数，而要从“成果能不能被 GIS 分析使用”角度判断。正射影像看起来清楚，不代表坐标精度就合格；模型能打开，也不代表可以用于量测。
检查清单：起飞前按这张表过一遍
- 成果目标：已经确认是正射、DSM、点云还是三维模型。
- 测区边界：边界已导入航线软件，并进行了适当外扩。
- 航高与 GSD：航高设置能满足目标分辨率，不盲目过低。
- 重叠度：已根据地形和地物纹理设置航向、旁向重叠。
- 航线方向：考虑了测区形状、风向、遮挡和地形起伏。
- 像控点：需要高精度时已布设像控点和检查点。
- 坐标系：无人机、RTK、像控点和 GIS 项目坐标系统一。
- 安全检查：返航高度、障碍物、禁飞区、电池和天气已确认。
- 相机检查：对焦、曝光、快门、存储卡和镜头状态正常。
- 现场质检：飞完立即检查照片连续性、清晰度和覆盖完整性。
FAQ：无人机航测常见问题
1. 无人机航测航高一般设多少合适？
航高没有固定答案，应根据目标 GSD、相机参数、地形和限高要求确定。常规正射航测通常先看软件中显示的预计 GSD，再判断是否满足 GIS 制图和识别需求。不要只用“100 米”作为通用标准。
2. 航向重叠和旁向重叠分别是什么意思？
航向重叠是同一条航线上前后照片的重叠比例，旁向重叠是相邻航线之间的重叠比例。无人机航测中，这两个参数直接影响空三匹配和正射拼接质量。
3. 做正射影像需要像控点吗？
如果只是快速查看现状，RTK 无人机照片可能已能满足初步需求。但如果成果要用于工程量算、规划入库、精度验收或 GIS 叠加分析，建议布设像控点或至少布设检查点验证精度。
4. 为什么我的航测照片很多，但还是拼接失败？
照片数量多不代表质量好。可能原因包括重叠度不足、照片模糊、纹理太少、水面反光、曝光不一致、航线漏拍、地形高差大或坐标信息异常。应先检查照片清晰度和航带覆盖，再看空三匹配报告。
5. 山区无人机航测参数要怎么调整？
山区应重点考虑高差。建议提高航向和旁向重叠，必要时使用仿地飞行或按高程分区飞行。固定航高在起伏地形中可能造成局部 GSD 和实际重叠不稳定。
6. 三维建模能不能只用普通垂直航线？
可以生成一些地表模型，但建筑立面、屋檐、桥梁侧面等区域容易缺失或拉花。三维建模通常需要倾斜摄影、多角度补拍或环绕航线，不能完全按普通正射影像参数处理。
7. 航测成果导入 QGIS 或 ArcGIS Pro 偏移怎么办？
优先检查坐标系和投影设置，包括 EPSG 编码、投影带号、中央经线、单位、高程基准和地方坐标转换参数。不要直接用手动平移代替坐标系统一，否则后续分析会继续出错。
结论：航线参数要围绕成果精度来设
无人机航测怎么做，关键不是把无人机飞起来，而是把成果目标、航高、GSD、重叠度、航线方向、像控点和坐标系统一起来考虑。对于 GIS 工作来说，能拼出图只是第一步，能量测、能叠加、能入库、能复核，才是真正合格的航测成果。
如果你是第一次做无人机航测，可以先从常规正射影像流程入手：明确测区和成果，按 GSD 选择航高，设置足够重叠，外扩边界，布设必要像控点，飞完现场检查照片质量。把这几个环节做好，大多数航线规划参数问题都能提前避免。
