引言

“倾斜摄影模型修补洞?第三方软件用哪个?”这个问题，通常出现在倾斜摄影三维建模完成后：模型整体能看，但屋檐、立面、树下、桥底、水面边缘或遮挡区域出现破洞、拉花、塌陷，直接发布到 WebGIS 或导入 GIS 平台后效果很差。

本文不讨论重新航飞和空三优化的完整流程，而是聚焦一个实际问题：已经生成了倾斜摄影模型，想用第三方软件修补洞，应该选哪个工具，以及不同工具适合什么场景。

结论先说：如果只是小面积网格破洞，优先考虑 MeshLab 或 Blender；如果是工程级倾斜摄影模型修补洞、需要保留纹理和批量处理，优先考虑 ContextCapture Editor、3DReshaper、Geomagic Wrap、RealityCapture 或建模软件自带修补流程；如果破洞来自原始影像缺失或空三质量问题，单纯靠第三方软件只能“补外观”，不能真正恢复真实地物。

背景：倾斜摄影模型为什么会出现洞

倾斜摄影模型修补洞之前，先要判断洞是怎么来的。很多人直接找软件补洞，结果越补越假，原因是没有区分“数据缺失”和“网格缺陷”。

常见原因包括：

• 影像遮挡：树冠、屋檐、立交桥、窄巷等区域，照片中没有足够视角，软件无法重建完整表面。
• 水面和玻璃反光：水面、幕墙、光伏板反射明显，特征点匹配困难，容易产生空洞或噪声面。
• 纹理弱或重复纹理：白墙、沥青路面、农田、厂房屋顶等区域特征不明显，三维重建不稳定。
• 航线重叠度不足：旁向、航向重叠不够，或者没有补拍立面，导致侧面模型破洞。
• 空三误差：控制点、相机参数、影像匹配异常，会造成网格断裂、错层、漂浮面。
• 模型裁切或格式转换：OSGB、OBJ、FBX、3DTiles 转换过程中，可能出现瓦片边界裂缝、纹理丢失或面片缺失。

原理：修补洞到底是在补什么

倾斜摄影模型通常由三部分组成：网格、纹理和空间参考。第三方软件修补洞，主要是在处理网格表面，也就是三角面片的缺失、裂缝和异常拓扑。

这里要理解三个概念：

• 网格修补：补齐缺失的三角面，常用于小孔洞、裂缝、边界缺口。
• 纹理修补：让补出来的面看起来不突兀，可能需要重新投影纹理、烘焙纹理或手工贴图。
• 语义和真实地物恢复：这是最难的。软件可以生成一个平滑面，但无法凭空知道被树挡住的墙面真实结构。

所以，第三方软件修补倾斜摄影模型洞的本质，是在已有模型基础上做后处理。它适合修小洞、补裂缝、优化显示效果，不适合替代航飞补拍、控制点校正和空三重建。

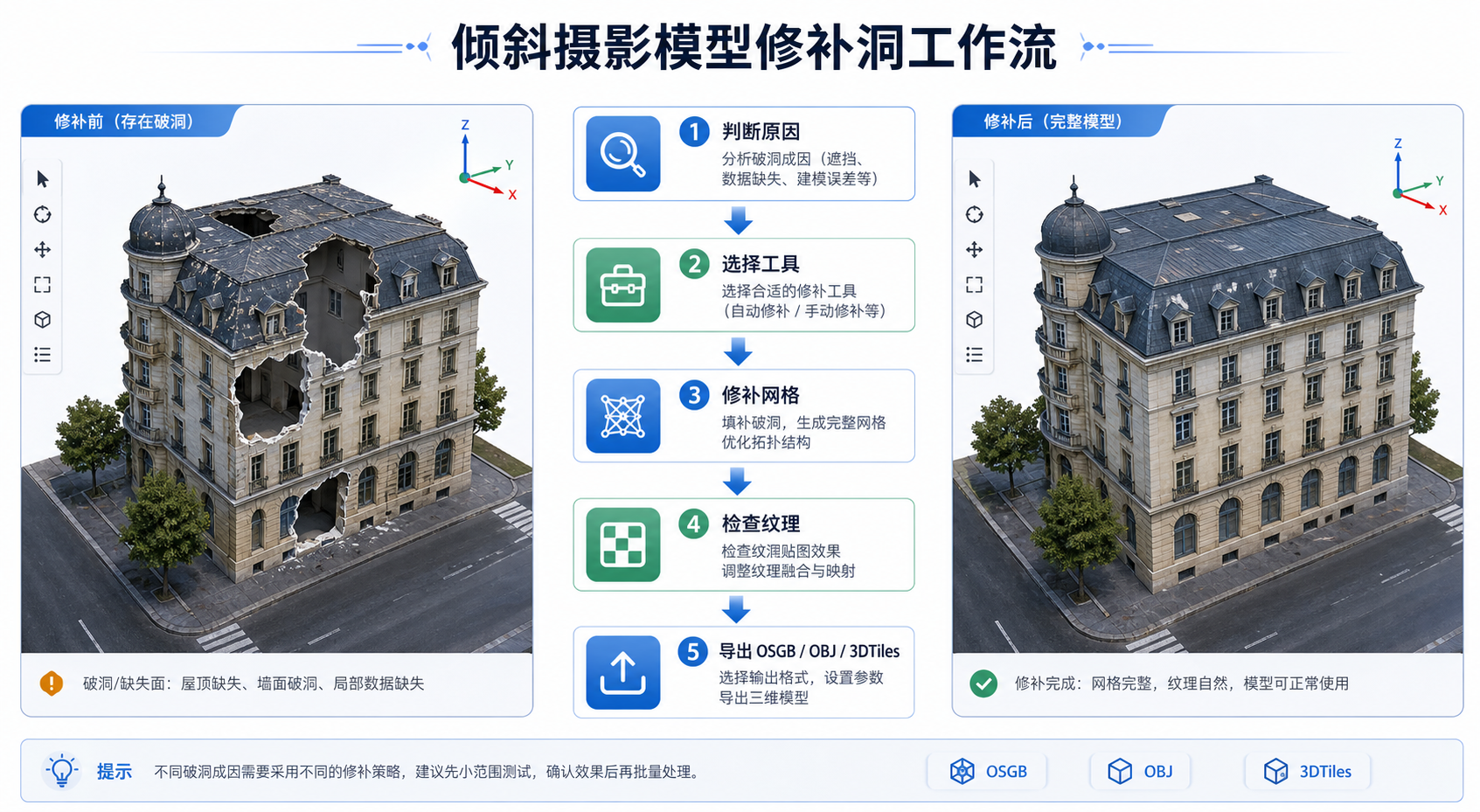

步骤：倾斜摄影模型修补洞的推荐流程

步骤一：先确认模型格式和目标用途

不同软件支持的格式不同，先确认你手上的模型是什么格式：

• OSGB：常见于 ContextCapture、Smart3D、实景三维平台和三维 GIS 发布。
• OBJ：通用性强，适合导入 MeshLab、Blender、3DReshaper 等软件修补。
• FBX：常用于 Blender、Unity、Unreal Engine 等三维软件。
• 3D Tiles：主要用于 Cesium、WebGIS 三维场景发布，一般不直接修补，通常回到源模型处理。
• PLY、STL：适合网格处理，但纹理和 GIS 坐标信息可能不完整。

如果你的最终目标是 GIS 平台展示，建议保留一份原始 OSGB 或工程文件，再导出 OBJ 做局部修补，避免直接在唯一成果上操作。

步骤二：判断洞的类型

打开模型后，先把洞分为三类：

步骤三：小面积破洞可用 MeshLab 修补

MeshLab 是免费开源网格处理工具，适合处理 OBJ、PLY、STL 等格式的小面积洞。它的优势是轻量、免费、上手快，适合 GIS 学生和入门工程师。

基本流程如下：

1. 将倾斜摄影模型从 OSGB 或其他格式导出为 OBJ，并保留纹理文件。
2. 在 MeshLab 中打开 OBJ 模型。
3. 检查模型是否存在非流形边、重复面和孤立碎片。
4. 使用网格清理工具删除漂浮面、重复点和异常面。
5. 使用 Close Holes 类工具对小孔洞进行封闭。
6. 检查补洞区域是否出现明显鼓包或错误连接。
7. 导出为 OBJ，再回到 GIS 或三维软件中验证纹理和坐标。

MeshLab 修补倾斜摄影模型洞时，适合“洞小、边界清楚、纹理要求不高”的情况。它不适合复杂建筑立面精修，也不适合大规模 OSGB 瓦片批处理。

步骤四：需要手工控制时用 Blender

Blender 是免费开源三维建模软件，适合需要人工编辑网格的倾斜摄影模型修补洞任务。例如屋顶边缘缺角、墙面局部破损、道路边界需要手动补面。

推荐流程：

1. 导入 OBJ 或 FBX 模型。
2. 进入编辑模式，选中破洞边界。
3. 使用填充面、桥接边循环、合并点等工具补齐网格。
4. 必要时手动调整顶点，让补面贴合真实地物形态。
5. 检查法线方向，避免导出后出现黑面或透明面。
6. 重新检查 UV 和纹理贴图，必要时重新展开局部 UV。
7. 导出 OBJ 或 FBX，再转换回目标发布格式。

Blender 的优点是控制精细，缺点是对大规模倾斜摄影模型不够友好。模型太大时，建议先裁剪出局部区域修补，不要一次性导入完整城市级模型。

步骤五：工程级修补可考虑商业软件

如果你处理的是测绘项目、实景三维生产成果或需要交付验收的倾斜摄影模型修补洞任务，商业软件更适合。它们在大模型加载、纹理处理、批量处理和工程管理上通常更稳定。

常见选择如下：

• ContextCapture Editor：适合 Bentley ContextCapture 生产链，方便处理实景三维模型成果。
• 3DReshaper：适合点云、网格和工程测量类三维模型编辑，修补能力较强。
• Geomagic Wrap：适合高质量网格修复、逆向建模和复杂拓扑处理。
• RealityCapture：适合从源工程重新调整重建，也可辅助处理模型质量问题。
• TerraExplorer 或 SuperMap iDesktopX：更偏 GIS 三维场景管理和发布，适合检查和应用成果，不一定适合精细网格修补。

商业软件不是越贵越好。选择时要看你的模型格式、是否需要保留空间坐标、是否需要保留纹理、是否要批量处理 OSGB 或 3D Tiles。

步骤六：修补后必须做 GIS 验证

倾斜摄影模型修补洞完成后，不要只在三维软件里看效果。GIS 使用场景还需要检查空间位置和发布效果。

建议至少验证以下内容：

• 模型坐标是否偏移，尤其是从 OSGB 转 OBJ 再导回时。
• 纹理是否丢失、错位或变成纯白。
• 法线是否正常，是否出现黑面、闪烁面、透明面。
• LOD 层级是否正常，不同缩放级别下是否出现裂缝。
• 导入 Cesium、ArcGIS Pro、QGIS 或三维 GIS 平台后是否能正常显示。
• 文件体积是否明显增大，是否影响 WebGIS 加载速度。

常见坑：第三方软件修补倾斜摄影模型时最容易出错的地方

只补网格，不管纹理

很多工具可以一键补洞，但补出来的新面没有真实纹理，显示为灰色、黑色或拉伸纹理。对于 GIS 展示项目，这种区域会非常明显。

如果补洞区域靠近建筑立面或道路表面，建议检查 UV 和纹理贴图。必要时使用 Blender 手工调整 UV，或者回到原始影像重新建模。

大洞强行自动封闭

自动补洞通常适合小孔洞。对于建筑侧面大面积缺失、桥底完全缺失、树下区域没有数据的情况，软件会生成一个不真实的平滑面，甚至把不该连接的两侧网格直接连起来。

这种结果在三维地图中看似完整，但用于量测、规划分析或验收时风险很高。

坐标丢失或模型偏移

倾斜摄影模型通常带有真实空间坐标，而 Blender、MeshLab 这类通用三维软件更关注模型几何。导入导出过程中，可能出现坐标原点变化、精度损失或单位不一致。

处理大坐标模型时，可以采用“局部偏移量”方式：记录原始坐标偏移，修补完成后再恢复。项目交付前必须与原始控制点、底图或已有三维数据套合检查。

把显示裂缝误判为真实破洞

有些所谓“洞”其实不是网格缺失，而是渲染精度、LOD 切换、瓦片边界或法线方向造成的显示问题。尤其是 3D Tiles 和 OSGB 发布后出现的裂缝，不一定要进入建模软件修补。

此时应先检查转换工具、瓦片切分、坐标精度、纹理压缩和浏览器渲染参数。

方法比较：倾斜摄影模型修补洞第三方软件怎么选

如果只问“倾斜摄影模型修补洞第三方软件用哪个”，可以按下面的原则选：

• 免费小修：MeshLab。
• 免费精修：Blender。
• 工程成果修补：ContextCapture Editor、3DReshaper。
• 高质量网格修复：Geomagic Wrap。
• 数据源问题明显：不要先补洞，优先补拍或重新建模。

检查清单：修补前后必须确认的事项

在正式交付或发布前，建议按这份清单检查倾斜摄影模型修补洞成果。

• 是否备份了原始模型和原始工程文件。
• 是否确认破洞原因是网格缺失，而不是显示、转换或坐标问题。
• 是否明确最终格式是 OSGB、OBJ、FBX 还是 3D Tiles。
• 是否保留或恢复了空间坐标信息。
• 补洞区域是否存在不真实的平滑面或错误连接。
• 纹理是否连续，是否出现灰面、黑面、白面和贴图错位。
• 法线方向是否正确。
• 导出后文件体积是否可接受。
• 是否在目标 GIS 软件或 WebGIS 平台中验证显示效果。
• 如果用于测量或验收，是否标注了人工修补区域。

FAQ

倾斜摄影模型修补洞一定要用第三方软件吗？

不一定。如果破洞来自空三失败、影像缺失或航线重叠不足，最佳方法是回到原始影像重新处理，甚至补飞。第三方软件更适合后期修小洞、补裂缝和优化展示效果。

MeshLab 能修补 OSGB 倾斜摄影模型吗？

MeshLab 通常不直接处理完整 OSGB 倾斜摄影瓦片工程。更常见的做法是先把需要修补的局部模型转换或导出为 OBJ，再在 MeshLab 中修补，最后根据项目流程转换回目标格式。

Blender 修补倾斜摄影模型会丢坐标吗？

有可能。Blender 是通用三维软件，不是 GIS 专用软件。处理真实坐标较大的模型时，容易遇到精度、原点和单位问题。建议记录偏移量，采用局部模型编辑，并在导回 GIS 后做套合检查。

倾斜摄影模型大面积破洞可以一键修好吗？

不建议依赖一键修复。大面积破洞通常意味着原始影像没有覆盖到该区域，软件只能生成一个近似面，不能恢复真实结构。如果成果用于分析、量测或验收，应优先补拍或重新建模。

修补后的模型可以直接发布到 Cesium 吗？

可以，但通常需要先转换为 3D Tiles。发布前要检查瓦片切分、LOD、纹理压缩、坐标系和浏览器加载性能。不要只在建模软件中看效果，必须在 Cesium 或目标 WebGIS 环境中验证。

修补倾斜摄影模型洞会影响测量精度吗？

会。人工补洞区域通常不具备真实测量精度，只能作为视觉完整性处理。如果项目需要面积、体积、高度或变形分析，应避免使用人工补洞区域作为精确测量依据。

结论

倾斜摄影模型修补洞没有一个万能软件。小面积网格破洞可以用 MeshLab 快速处理，需要手工控制和纹理微调时用 Blender；工程级成果建议使用 ContextCapture Editor、3DReshaper 或 Geomagic Wrap；如果破洞来自影像缺失、遮挡严重或空三质量问题，优先补拍和重新建模。

对 GIS 项目来说，修补洞不只是让模型“看起来完整”，还要保证坐标、纹理、LOD 和发布效果可靠。真正稳妥的流程是：先判断原因，再选工具，修补后回到 GIS 环境验证，最后明确哪些区域是人工修补，避免把视觉修复误当成真实测绘成果。
