DOM正射影像色差大?匀色处理怎么做? 这是很多 GIS 制图、自然资源调查、无人机航测和遥感解译项目都会遇到的问题：单张影像看起来正常，拼接成一整幅 DOM 后却出现明显的明暗块、色带、接边线，影响出图质量和后续判读。

引言：DOM正射影像色差大为什么不能只靠“调亮一点”

DOM，即数字正射影像图，是经过几何纠正、具有统一地图坐标的影像成果。它通常由多张航片、无人机照片、卫星影像或分幅正射影像镶嵌而成。

当 DOM正射影像色差大时，最直观的问题是地图不好看。但在实际项目中，它还会带来更严重的影响：

• 接边线明显，影响成果验收。
• 地物颜色不连续，干扰人工判读。
• 后续分类、指数计算或变化检测结果不稳定。
• 同一地物在不同影像块中灰度差异过大，容易被误判。
• 出图时必须反复调色，增加制图成本。

所以，DOM匀色处理不是简单地把影像调亮或调暗，而是要在尽量保持真实地物信息的前提下，让多幅影像在亮度、对比度、色相和饱和度上尽量一致。

背景：DOM正射影像色差大的常见来源

在处理之前，建议先判断色差来自哪里。不同来源对应的处理方法不同，如果原因判断错了，匀色后可能会出现过曝、偏色、细节丢失或接边更明显。

1. 拍摄时间和光照条件不同

无人机分批飞行、卫星影像多景拼接、航摄任务跨时段作业时，太阳高度角、云影、地表湿度和大气条件都会变化。这是 DOM正射影像色差大最常见的原因。

2. 相机自动曝光或白平衡变化

如果原始照片使用自动曝光、自动白平衡，不同航线之间可能出现亮度和色温跳变。正射处理完成后，这些差异会保留到 DOM 中，形成条带状或块状色差。

3. 影像来源不同或传感器不同

例如把不同日期的卫星影像、不同批次无人机影像、不同平台影像拼在一起，即使几何位置正确，光谱响应也可能不一致。

4. 正射镶嵌线设置不合理

有些接边线穿过裸地、水体、建筑阴影或农田纹理变化明显区域，即使整体色调相差不大，也会显得接边突兀。

5. 拉伸显示和实际像元值混淆

在 QGIS、ArcGIS Pro 或遥感软件中看到的色差，有时只是显示拉伸方式不同导致的。处理前应确认是影像数据本身存在色差，还是软件显示参数造成的视觉差异。

原理：DOM匀色处理到底在调整什么

DOM匀色处理的核心目标，是让多幅影像的亮度分布和颜色风格趋于一致。常见方法包括直方图匹配、色彩平衡、局部匀光、参考影像匹配和接边线优化。

可以把它理解为三个层次：

• 全局色调统一：让整幅 DOM 的整体亮度、对比度和色温接近统一。
• 分幅影像匹配：让相邻影像块之间的直方图分布更接近，减少块状色差。
• 接边区域过渡：通过合理镶嵌线和羽化过渡，让影像边界不突兀。

直方图是理解匀色的关键。影像直方图描述了像元值的分布情况。如果两幅影像拍的是同一类地物，但一幅整体偏暗、一幅整体偏亮，它们的直方图峰值位置和分布范围就会不同。匀色工具通常会通过调整像元值分布，让目标影像向参考影像靠近。

注意：匀色不是越统一越好。对遥感分析来说，过度匀色可能改变真实光谱差异；对制图展示来说，适度匀色可以显著提升视觉连续性。处理前要先明确成果用途。

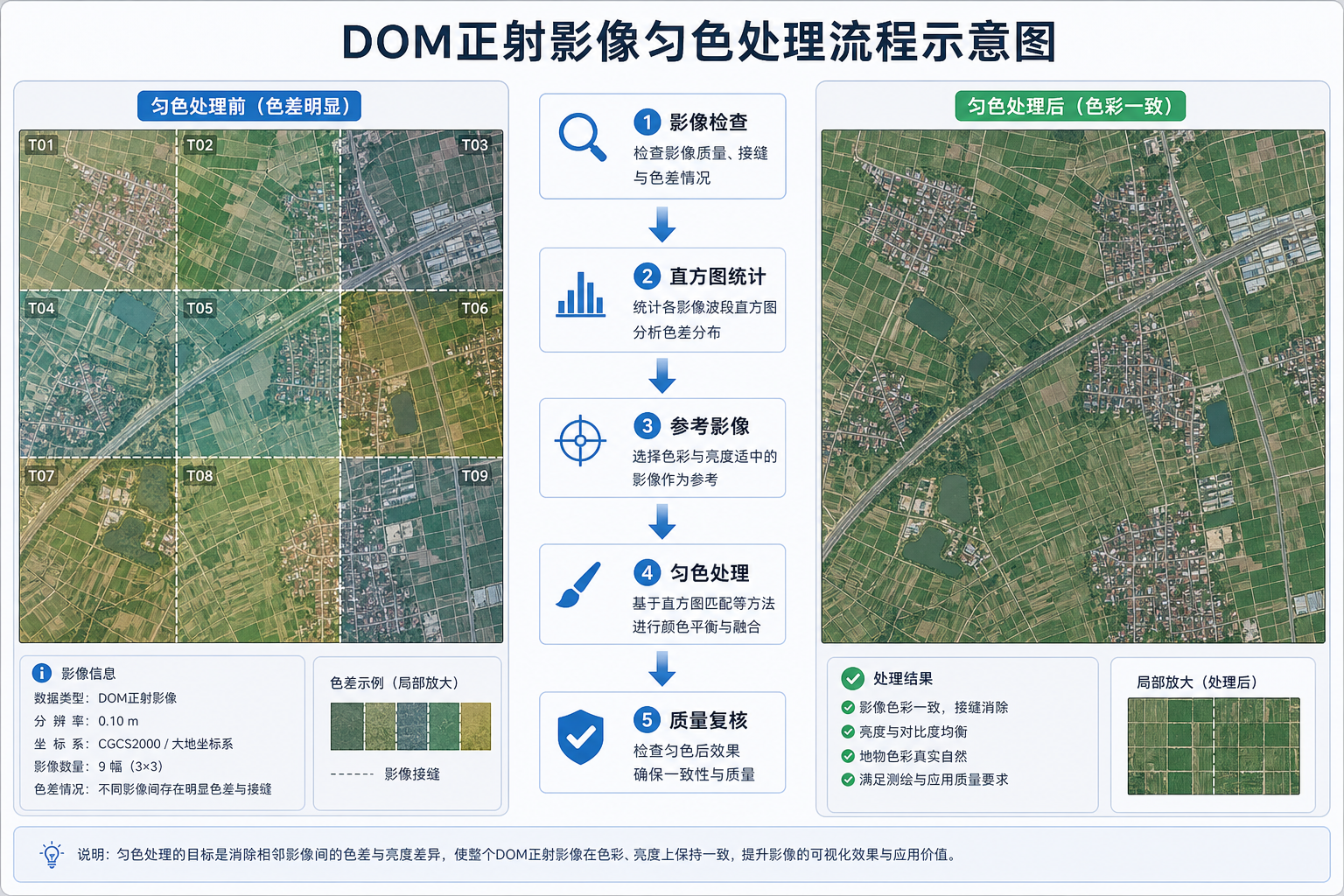

步骤：DOM正射影像匀色处理怎么做

步骤1：先备份原始DOM和工程文件

匀色会改变影像像元值或生成新的栅格成果。处理前建议保留原始 DOM、原始分幅影像、镶嵌工程和坐标信息。

• 保留原始 GeoTIFF、TIFF 或 IMG 文件。
• 记录坐标系、分辨率、波段顺序和无数据值。
• 不要直接覆盖原始成果。
• 将处理后的成果另存为新文件，例如 dom_color_balanced.tif。

步骤2：判断色差是显示问题还是数据问题

在 QGIS 或 ArcGIS Pro 中加载 DOM 后，先统一显示方式。很多时候，不同图层使用了不同的最小最大值拉伸，视觉上会产生“色差大”的错觉。

检查方法：

1. 将所有影像图层设置为相同的波段组合，例如 RGB 为 1、2、3 或 3、2、1，视数据而定。
2. 统一拉伸方式，例如使用相同的最小最大值、标准差拉伸或百分比裁剪。
3. 关闭动态范围自动调整，避免每次缩放地图都重新拉伸。
4. 在接边处用识别工具查看像元值，如果像元值差异明显，说明是数据本身存在色差。

如果只是显示拉伸造成的差异，只需要统一符号系统或导出同一渲染参数即可，不一定要做真正的 DOM匀色处理。

步骤3：选择一幅参考影像或参考区域

匀色处理通常需要一个“色调基准”。参考影像应尽量满足以下条件：

• 覆盖范围内光照均匀，没有大面积云影或过曝。
• 颜色接近项目期望的最终出图效果。
• 地物类型丰富，包含林地、耕地、道路、建筑、水体等典型区域。
• 不要选择明显偏蓝、偏黄、偏暗或偏灰的影像作为参考。

如果没有合适的单幅参考影像，可以选择中间色调较自然的 DOM 区域作为参考区域，再对其他区域做匹配。

步骤4：在ArcGIS Pro中进行镶嵌数据集匀色

如果你的 DOM 是多幅正射影像拼接成果，ArcGIS Pro 的镶嵌数据集适合做较规范的匀色流程。

推荐流程如下：

1. 在地理数据库中创建镶嵌数据集。
2. 添加分幅正射影像或无人机正射成果。
3. 构建金字塔和统计信息，提高浏览和处理效率。
4. 设置合适的镶嵌方法，例如按接近中心、按属性或按接缝线。
5. 使用色彩校正或色彩平衡功能，对镶嵌数据集进行统一调整。
6. 生成接缝线，尽量避开水体、建筑阴影、裸地突变区域。
7. 导出为最终 DOM 栅格成果。

ArcGIS Pro 中处理时，重点不是盲目点击“颜色校正”，而是先保证镶嵌数据集的统计信息正确。如果统计信息错误，匀色工具可能会依据不可靠的像元分布进行调整，导致整体偏色。

步骤5：在QGIS中进行基础匀色和显示统一

QGIS 更适合处理中小规模 DOM 的显示统一、裁剪、重采样和栅格计算。对于真正的批量匀色，可结合 GDAL、SAGA、GRASS 或外部遥感软件。

在 QGIS 中可以先做以下基础处理：

1. 加载所有 DOM 分幅影像。
2. 右键图层，进入属性中的符号系统。
3. 统一 RGB 波段顺序和渲染类型。
4. 使用相同的最小最大值设置，避免各图层自动拉伸不同。
5. 如果只是出图，可通过图层样式统一视觉效果。
6. 若要输出真实匀色结果，可使用 GDAL 工具进行重采样、合并或后续处理。

QGIS 本身的显示调整不会改变原始像元值。如果项目要求交付“已经匀色的 DOM 文件”，需要导出处理后的栅格，而不能只保存 QGIS 工程样式。

步骤6：使用GDAL进行栅格合并前的标准化处理

对于熟悉命令行的 GIS 工程师，可以用 GDAL 对分幅影像进行基础检查和标准化。常用操作包括查看波段信息、统一数据类型、设置无数据值、建立金字塔和合并影像。

gdalinfo input_dom_01.tif

检查内容包括：

• 坐标系是否一致。
• 像元大小是否一致。
• 波段数量和波段顺序是否一致。
• 数据类型是否一致，例如 Byte、UInt16、Float32。
• NoData 值是否正确。

如果只是将多幅 DOM 合并，可以使用：

gdal_merge.py -o merged_dom.tif -of GTiff input_01.tif input_02.tif input_03.tif

但要注意，gdal_merge.py 主要解决空间拼接问题，并不会自动完成高质量匀色。如果输入影像本身色差明显，合并后仍然会看到色差。

步骤7：进行接缝线和羽化过渡检查

很多 DOM 色差看起来严重，其实是接缝线位置不合理。尤其在以下区域，接边非常容易被看出来：

• 水体边缘。
• 大面积裸土。
• 农田纹理方向变化处。
• 建筑密集区阴影边界。
• 道路、河流和堤坝等线状地物。

处理建议是：将接缝线尽量放在纹理复杂、色彩变化自然的区域，避免穿过均质地物。必要时使用羽化过渡，让两侧影像在一定宽度内逐渐混合。

步骤8：导出成果并检查影像质量

匀色完成后，不要只在一个缩放级别看效果。建议从多个尺度检查：

1. 全图缩放查看是否还有大面积明暗块。
2. 按分幅边界查看是否存在接边线。
3. 放大到原始分辨率，检查建筑、道路、植被边缘是否模糊。
4. 检查水体、阴影、云影区域是否出现异常色斑。
5. 查看像元值范围，确认没有大面积过曝或被压暗。

最终导出时，建议根据用途选择格式：

• 制图展示：GeoTIFF、Cloud Optimized GeoTIFF 或切片服务。
• 专业分析：尽量保留原始位深和波段信息。
• WebGIS发布：可生成瓦片或 COG，兼顾加载速度。

常见坑：DOM匀色处理最容易出问题的地方

坑1：把显示拉伸当成数据匀色

在软件里看起来一致，不代表导出的 DOM 数据已经一致。如果只是修改了图层样式，换一台电脑、换一个软件或重新发布服务后，色差可能又出现。

坑2：用错误影像当参考影像

参考影像如果本身偏色，所有影像都会向错误色调靠近。比如选了偏黄的傍晚影像，最终整幅 DOM 可能都会偏暖。

坑3：忽略无数据值和黑边

如果影像边缘的黑边、白边或 NoData 没有正确设置，匀色统计会把这些异常值算进去，导致整体亮度被拉偏。

坑4：对遥感分析影像过度匀色

如果 DOM 还要用于分类、植被监测或变化检测，过度匀色可能改变真实光谱信息。此时应保留原始分析数据，另行制作一套用于制图展示的匀色版本。

坑5：只处理颜色，不处理接缝线

有些色差并不是纯粹的颜色问题，而是镶嵌边界穿过了不合适的地物区域。仅做颜色平衡，接缝线仍可能明显。

坑6：不同分辨率影像直接拼接

不同分辨率、不同传感器影像直接合并，容易出现清晰度和纹理差异。匀色只能改善色调，不能让低分辨率影像变成高分辨率影像。

方法比较：常见DOM匀色处理方式怎么选

方法	适用场景	优点	限制
统一显示拉伸	只用于查看或临时出图	快速、无损、不改变原始数据	不能生成真正匀色后的影像数据
直方图匹配	多幅影像色调差异较明显	能让亮度和对比度更接近参考影像	参考影像选择不当会整体偏色
镶嵌数据集色彩校正	ArcGIS Pro 中管理大量正射影像	流程规范，适合工程化生产	需要正确构建统计信息和镶嵌规则
接缝线优化与羽化	接边线明显但整体色差不大	能显著改善视觉连续性	不能解决大范围光照差异
专业遥感软件匀色	大范围航测、卫星影像生产	功能完整，适合批量处理	软件成本和学习成本较高
Photoshop等图像软件调整	小范围制图修饰	直观，适合局部视觉优化	容易破坏地理参考或像元真实性

如果是正式 GIS 项目，建议优先使用 ArcGIS Pro、专业遥感处理软件或规范的 GDAL 流程。Photoshop 可以作为制图修饰工具，但不建议作为主要的 DOM 数据生产工具。

检查清单：交付前如何确认DOM匀色合格

完成 DOM匀色处理后，可以按下面清单逐项检查。

• 坐标系是否与项目要求一致。
• 影像分辨率是否被意外改变。
• 波段顺序是否正确，RGB 是否显示正常。
• NoData 值是否正确，边缘是否有黑边或白边。
• 全图是否存在明显块状色差。
• 相邻分幅之间是否有明显接边线。
• 水体、阴影、裸地和建筑区是否出现异常偏色。
• 是否存在过曝区域或细节丢失。
• 导出文件是否能在 QGIS、ArcGIS Pro 中正常打开。
• 如果用于 WebGIS，切片后是否仍然存在色带或瓦片边界。

建议同时保留三类成果：原始 DOM、匀色后的 DOM、用于出图或发布的压缩版本。这样后续出现争议时，可以回溯处理过程。

FAQ：DOM正射影像色差大常见问题

1. DOM正射影像色差大一定要重新空三或重新建模吗？

不一定。如果几何位置准确，只是亮度和颜色不一致，通常通过匀色、色彩校正、接缝线优化即可改善。只有当影像存在明显错位、拉伸变形或拼接错误时，才需要回到空三、正射校正或镶嵌流程重新处理。

2. QGIS能不能完成DOM匀色处理？

QGIS 可以完成基础显示统一、栅格合并、裁剪和部分处理任务，但高质量批量匀色通常需要结合 GDAL、SAGA、GRASS 或专业遥感软件。对于小范围出图，QGIS 的样式统一已经能解决一部分视觉问题。

3. ArcGIS Pro的颜色校正后还看得到接边线怎么办？

这种情况通常说明问题不只在颜色，还在接缝线位置、羽化宽度或原始影像质量。可以重新生成接缝线，避开均质区域；同时检查是否有云影、过曝、阴影过重的影像参与镶嵌。

4. DOM匀色会不会影响遥感分类结果？

可能会。匀色会改变像元值分布，尤其是直方图匹配和强色彩平衡处理。如果后续要做分类、指数计算或变化检测，建议使用原始辐射一致性更可靠的数据；匀色成果主要用于制图展示和视觉判读。

5. 为什么同一批无人机照片生成的DOM也会有色差？

常见原因包括自动曝光、自动白平衡、云影变化、航线飞行时间差、太阳角度变化和地表反射差异。即使是同一架无人机，如果拍摄参数没有锁定，也可能在不同航线之间产生明显色差。

6. 匀色后影像变灰、变淡是什么原因？

可能是直方图拉伸过度、参考影像对比度较低、统计范围包含了 NoData 或异常值，也可能是输出时数据类型转换不当。建议检查像元值范围、无数据值设置和参考区域选择。

7. WebGIS发布后出现瓦片边界，是DOM没匀色好吗？

不一定。瓦片边界可能来自原始 DOM 色差，也可能来自切片时的重采样、压缩质量、透明边缘或不同瓦片缓存版本混用。应先在本地完整 DOM 中检查是否存在接边，再检查切片参数和缓存更新情况。

结论：DOM匀色处理要先判断原因，再选择方法

DOM正射影像色差大时，不建议直接套用一个“自动匀色”按钮。正确做法是先判断色差来自显示拉伸、拍摄光照、相机参数、影像来源，还是接缝线设置，再选择对应处理方法。

对于临时查看和制图，可以先统一 QGIS 或 ArcGIS Pro 的显示拉伸；对于正式成果，应使用镶嵌数据集色彩校正、直方图匹配、参考影像匹配和接缝线优化等方法生成新的 DOM 文件。

最后要记住：DOM匀色处理的目标不是把所有地物调成同一种颜色，而是在保持真实地物差异的基础上，消除不合理的影像块色差和接边痕迹。这样得到的正射影像，才既能满足 GIS 制图展示，也能更可靠地支撑后续空间分析和项目验收。
