无人机影像带坐标吗?POS数据如何导入?
很多刚接触低空遥感和实景建模的同学都会问：无人机影像带坐标吗?POS数据如何导入? 这个问题看似简单，实际关系到影像能不能正确定位、空三能不能顺利解算、正射影像和三维模型能不能落到真实坐标系中。
本文以 GIS 和无人机数据处理的实际工作流为主线，说明无人机照片本身可能携带哪些坐标信息，POS 数据是什么，什么时候必须导入 POS，以及在常见软件中导入和检查 POS 数据的关键步骤。
引言：无人机影像带坐标吗，先看影像来源
无人机影像是否带坐标，不能一概而论。多数消费级、行业级无人机拍摄的照片会在影像的 EXIF 信息中写入经纬度、高程、拍摄时间、相机型号等信息，但这些信息的精度和用途有限。
从 GIS 数据处理角度看，影像“带坐标”至少有三种不同含义：
- 照片 EXIF 中记录了 GPS 经纬度。
- 照片可以在地图上大致显示拍摄位置。
- 经过空三、像控点或 RTK/PPK 处理后，成果具有可靠的空间坐标。
这三种情况不能混淆。普通照片里的经纬度通常只能代表相机曝光瞬间的大致位置，不等于每个像素已经具备精确地理坐标。要生成正射影像、DSM、三维模型或可用于测量的 GIS 成果，通常还需要 POS 数据、相机参数、像控点或高精度定位数据参与处理。
背景：POS 数据是什么，为什么无人机影像处理常需要它
POS 是 Position and Orientation System 的缩写，通常指相机曝光时的位置和姿态信息。位置一般包括 X、Y、Z 或经度、纬度、高程；姿态一般包括航向角、俯仰角、横滚角，也常写作 heading、pitch、roll，或 omega、phi、kappa。
在无人机航测中，POS 数据常见来源包括：
- 无人机照片 EXIF 中自动记录的 GPS 信息。
- 飞控系统导出的航线或曝光点记录。
- RTK 无人机记录的高精度曝光点坐标。
- PPK 后处理得到的相机中心坐标文件。
- 第三方软件整理出的影像名与坐标对应表。
POS 数据的核心作用是给空三处理提供初始位置。软件可以根据这些初始位置更快匹配同名点、估算相机姿态，并把影像成果放到正确的空间位置附近。
但需要注意：POS 数据不是万能的。如果 POS 坐标系错误、高程基准不一致、影像名无法匹配，或者经纬度列顺序写反，都会导致模型偏移、空三失败、成果旋转甚至完全无法导入。
原理：影像坐标、地理坐标和成果坐标不是一回事
理解无人机影像带坐标吗这个问题，关键是区分三类坐标。
1. 像素坐标
每张照片内部都有像素坐标，例如第 2000 列、第 1500 行。它描述的是像素在照片中的位置，不是地图坐标。
2. 相机曝光点坐标
POS 数据记录的是相机拍照瞬间的位置和姿态。它说明相机在哪里、朝哪个方向拍，但并不直接说明照片中每个地物点的真实坐标。
3. 成果空间坐标
正射影像、点云、DSM、三维模型等成果经过空三、密集匹配、正射纠正后，才会形成可用于 GIS 叠加分析的空间坐标。
所以，照片 EXIF 中有经纬度，只能说明影像有初始定位信息；如果要在 QGIS、ArcGIS Pro 或 WebGIS 中准确叠加底图、测量面积和距离，还需要保证成果数据经过正确的摄影测量流程和坐标系统设置。

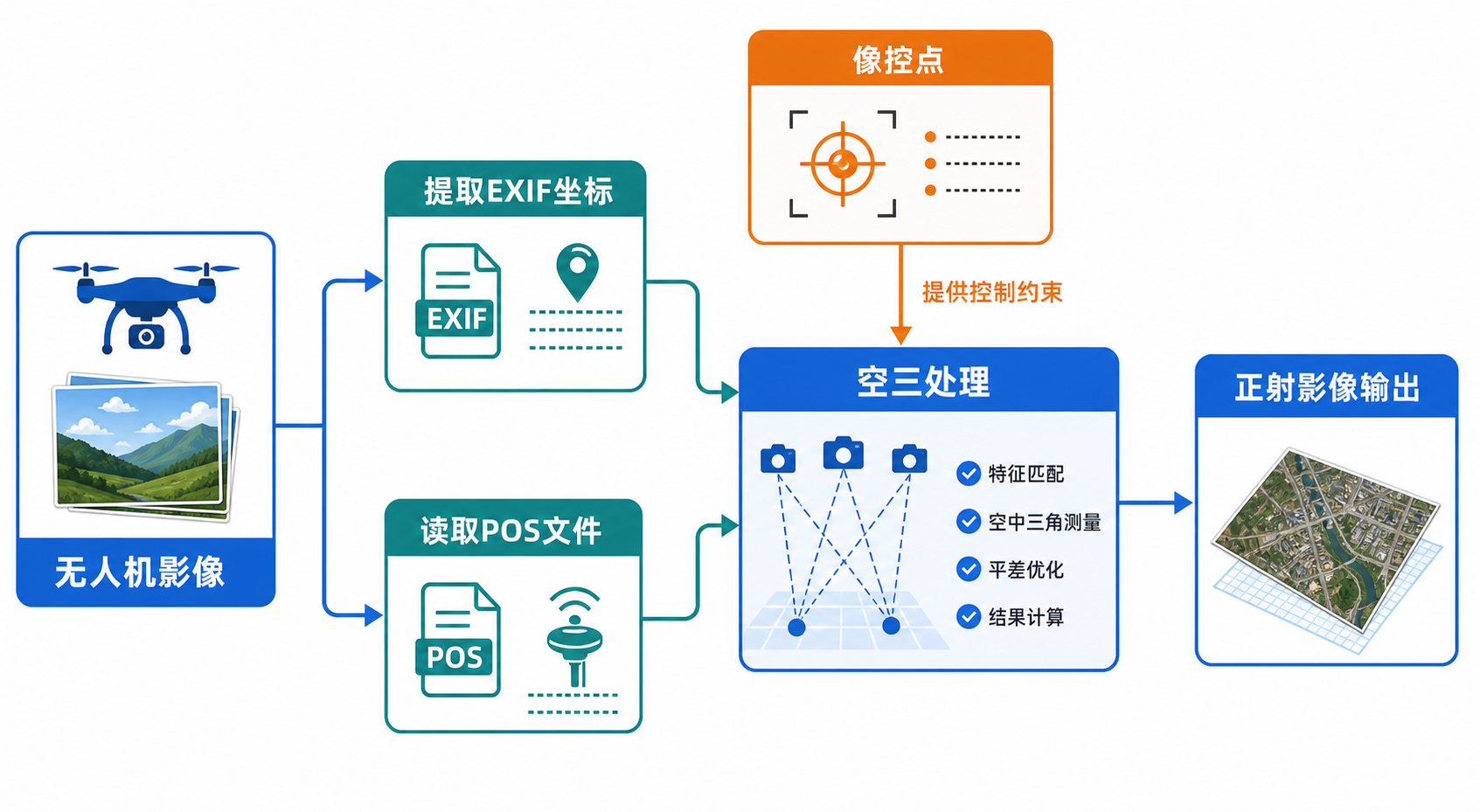

步骤：POS 数据如何导入到无人机影像处理流程
不同软件界面不同，但 POS 数据导入的逻辑基本一致。下面按实际项目中最常见的流程说明。
步骤一：检查照片是否自带 EXIF 坐标
导入 POS 之前，先确认影像是否已经写入坐标。可以使用以下方式检查：
- 在 Windows 文件属性中查看照片详细信息。
- 使用 ExifTool 查看 GPSLatitude、GPSLongitude、GPSAltitude 等字段。
- 在 DJI Terra、Pix4D、Metashape 等软件中导入照片后查看影像位置。
- 将照片导入部分 GIS 或影像管理工具，检查曝光点是否能显示在地图上。
如果照片已经包含 GPS 信息，很多软件会自动读取，不一定需要手动导入 POS 文件。但如果你有 RTK、PPK 或外部整理的更高精度 POS，仍然建议使用外部 POS 替换或更新照片内置坐标。
步骤二：整理 POS 文件字段
常见 POS 文件可以是 TXT、CSV 或软件专用格式。最基本字段通常包括：
| 字段 | 含义 | 常见问题 |
|---|---|---|
| ImageName | 影像文件名 | 必须与照片名一致，包含或不包含扩展名要按软件要求 |
| X 或 Longitude | 东坐标或经度 | 注意投影坐标和经纬度不能混用 |
| Y 或 Latitude | 北坐标或纬度 | 经纬度列顺序很容易写反 |
| Z 或 Altitude | 高程 | 注意椭球高、正常高和相对高的区别 |
| Yaw/Pitch/Roll | 姿态角 | 不同软件角度定义可能不同 |
如果只是普通二维正射项目，位置坐标通常比姿态角更重要。若是倾斜摄影、三维建模、复杂航线项目，姿态角的正确性会明显影响空三效率和模型初始姿态。
步骤三：确认 POS 坐标系
POS 数据如何导入，最容易出错的地方就是坐标系。常见情况有两种：
- 经纬度坐标：例如 WGS84，经度类似 116.123456，纬度类似 39.123456。
- 投影坐标：例如 CGCS2000 高斯投影或 UTM，X/Y 通常是几十万、几百万这样的数值。
导入时必须告诉软件这些坐标属于哪个坐标参考系统。不要看到有 X、Y 就默认是投影坐标，也不要把投影坐标当作经纬度导入。
实务建议：如果 POS 文件中的坐标值在 -180 到 180、-90 到 90 范围内，通常是经纬度；如果是数十万或数百万，通常是投影坐标。但最终仍应以项目坐标说明、RTK 设置或 PPK 输出报告为准。
步骤四：在软件中导入影像和 POS 文件
以常见摄影测量软件的一般流程为例：
- 新建项目，导入无人机照片。
- 查看软件是否自动读取照片 EXIF 坐标。
- 进入照片位置、相机位置或导入外部方位元素相关功能。
- 选择 POS 文件，指定分隔符，例如逗号、空格或制表符。
- 映射字段：影像名、X、Y、Z、姿态角。
- 设置 POS 坐标系和高程单位。
- 导入后检查曝光点是否落在正确区域。
- 再执行空三、对齐照片或空中三角测量。
在 Pix4Dmapper、Agisoft Metashape、ContextCapture、DJI Terra 等软件中，名称可能不同，但本质都是把影像名和相机曝光点坐标建立一一对应关系。
步骤五：检查导入结果是否正确
POS 导入完成后，不要马上开始长时间处理。建议先做三个检查：
- 曝光点分布是否和航线一致，是否呈规则航带。
- 曝光点是否落在项目所在城市、县区或测区附近。
- 高程是否合理，是否出现负几千米或几十万米这类异常值。
如果软件支持底图显示，可以叠加在线地图或已有矢量边界检查位置。如果曝光点偏到国外、海上或赤道附近，大概率是经纬度顺序、坐标系或单位设置错误。
常见坑：无人机影像带坐标但成果仍然偏移的原因
1. 把 EXIF 坐标当成高精度成果坐标
普通无人机照片里的 GPS 坐标通常只是初始定位，误差可能达到米级甚至更大。若项目要求厘米级精度，仅依赖普通 EXIF 坐标通常不够，需要 RTK、PPK 或像控点。
2. 经纬度顺序写反
很多 POS 文件字段写作 Longitude、Latitude，但部分软件导入界面使用 X、Y 表示。经度应对应 X，纬度应对应 Y。写反后，曝光点会跑到完全错误的位置。
3. 坐标系选错
WGS84、CGCS2000、地方坐标系、UTM、高斯投影不能随意替换。尤其在国内项目中，RTK 或 PPK 输出可能是 CGCS2000，也可能经过地方参数转换。导入前要确认清楚。
4. 高程基准不一致
无人机和 GNSS 设备常记录椭球高，而测绘成果或像控点可能使用正常高。如果高程基准不同，模型可能出现整体高程偏差。
5. 影像名匹配失败
POS 文件中的影像名必须能和照片文件名对应。常见错误包括：
- 照片名缺少扩展名。
- 大小写不一致。
- 文件名前后有空格。
- 照片重命名后 POS 文件没有同步更新。
6. 姿态角定义不一致
不同软件对 yaw、pitch、roll 与 omega、phi、kappa 的定义并不完全相同。若导入姿态后空三反而异常，可以尝试只导入位置坐标，或按软件文档转换姿态角。
方法比较：EXIF 坐标、外部 POS、像控点分别适合什么场景
| 方法 | 主要作用 | 优点 | 限制 | 适合场景 |
|---|---|---|---|---|
| 照片 EXIF 坐标 | 提供初始相机位置 | 自动读取，操作简单 | 精度有限，不能替代质量控制 | 教学练习、快速预览、低精度项目 |
| 外部 POS 数据 | 提供更完整或更高精度的曝光点 | 适合 RTK/PPK 流程，空三效率高 | 依赖坐标系、字段和影像名正确匹配 | 航测正射、三维建模、工程测区 |
| 像控点 | 约束成果坐标和精度 | 精度控制可靠，可用于检查误差 | 外业成本较高，需要布设和量测 | 测绘生产、验收项目、高精度制图 |
| POS 加像控点 | 同时提高初始定位和成果可靠性 | 综合效果最好 | 流程更复杂，要求数据管理规范 | 工程级无人机测绘项目 |
如果只是想知道照片拍摄位置，EXIF 坐标通常够用；如果要生成可叠加 GIS 底图的正射影像，至少要保证 POS 坐标系正确；如果要用于面积量算、土方计算、工程验收，则应结合像控点或检查点进行精度验证。
检查清单：导入 POS 数据前后必须核对的内容
建议每个无人机项目都保留一份 POS 导入检查清单，尤其是多人协作或外业内业分离的项目。
导入前检查
- 照片数量是否与 POS 记录数量一致。
- POS 文件中的影像名是否与照片文件名一致。
- 坐标字段是经纬度还是投影坐标。
- 坐标系统是否明确，例如 WGS84、CGCS2000 或地方坐标系。
- 高程单位是否为米。
- 高程基准是否清楚，是椭球高还是正常高。
- 分隔符是否统一，是否存在中文逗号或多余空格。
- 是否存在空值、重复记录或异常坐标。
导入后检查
- 曝光点是否落在测区附近。
- 航线形态是否正常。
- 相邻照片间距是否符合飞行间隔。
- 高程变化是否符合地形和飞行高度。
- 空三后重投影误差是否合理。
- 成果是否能与已有道路、建筑物边界、控制点大致重合。
如果这些检查没有通过，不建议继续生成正射影像或三维模型。否则后续即使软件能出成果，也可能是位置错误或精度不可控的成果。
FAQ：关于无人机影像和 POS 数据的常见问题
无人机影像带坐标吗？
多数无人机照片会带有 EXIF 坐标，通常包括经纬度和高程。但这只是相机拍摄位置的记录，不等于照片已经完成正射纠正，也不等于影像中每个像素都有准确地图坐标。
没有 POS 数据还能处理无人机影像吗？
可以，但要看项目条件。如果照片重叠度足够，软件仍可能通过同名点匹配完成相对空三。但没有可靠 POS 或像控点时，成果可能没有正确地理位置，或者只能得到相对模型。
POS 数据如何导入最安全？
最安全的做法是先备份原始照片和 POS 文件，再在软件中导入照片，映射影像名、坐标和高程字段，明确设置坐标系，导入后立即检查曝光点位置和航线形态。确认无误后再进行空三处理。
RTK 无人机还需要像控点吗？
RTK 无人机可以显著提高曝光点坐标精度，但是否需要像控点取决于项目精度要求和验收规范。工程测绘、地籍、土方、变形监测等项目通常仍建议布设检查点，必要时布设像控点。
为什么 POS 导入后照片位置跑偏很远？
最常见原因是坐标系选错、经纬度顺序颠倒、投影坐标被当成经纬度、单位错误，或者 POS 文件与照片名没有正确匹配。应先检查字段映射和坐标数值范围，再检查项目坐标系统。
POS 文件中的高程应该用椭球高还是正常高？
这取决于软件流程和项目要求。GNSS 设备常输出椭球高，而传统测绘成果常使用正常高。若像控点和 POS 高程基准不一致，可能造成整体高程偏差。正式项目应统一高程基准，并记录转换方法。
结论：判断无人机影像是否带坐标，要看能否支撑你的成果精度
无人机影像通常会带有一定的坐标信息，但这些坐标多半只是照片曝光点的初始定位。真正可用于 GIS 叠加、制图、量测和分析的成果，需要经过正确的 POS 导入、坐标系设置、空三处理和精度检查。
实际工作中可以记住一个原则：EXIF 坐标用于快速定位，POS 数据用于辅助空三，像控点和检查点用于控制和验证精度。 导入 POS 数据时，重点核对影像名、坐标字段、坐标系、高程基准和导入后的曝光点分布。只要这些环节处理规范，无人机影像就能更稳定地转化为可靠的 GIS 数据成果。
