手机端怎么看CAD图?GIS软件能直接开吗?
手机端怎么看CAD图?GIS软件能直接开吗? 这是很多外业测绘、管线巡检、规划踏勘同学都会遇到的问题：电脑上能打开的 DWG、DXF 图纸，到了手机上到底该用 CAD 看图软件，还是可以直接放进 QGIS、ArcGIS、WebGIS 或移动 GIS App 里查看？答案是：手机端可以看 CAD 图，但“直接打开”和“正确使用”不是一回事。
引言：手机端怎么看CAD图，先分清“查看”和“GIS使用”
如果你的目标只是临时看一下 CAD 图纸，比如查看道路红线、建筑轮廓、管线走向、地块边界，那么手机端 CAD 看图 App 通常就够用。
但如果你的目标是把 CAD 图和影像、行政区、地形图、采集点位叠加在一起，或者用于外业定位、属性查询、空间分析，就不能只考虑“能不能打开”。这时要重点检查坐标系、图层结构、单位、文字注记、块参照和数据格式转换。
简单说：
- 只看图：优先使用手机 CAD 看图软件打开 DWG 或 DXF。
- 要和 GIS 数据叠加：建议先在电脑端整理 CAD，再转换为 GIS 格式。
- 要在移动 GIS 中定位查看：必须确认坐标系和图纸单位，否则很容易偏移。
背景：为什么CAD图在手机和GIS软件里经常打不开或显示不对
CAD 图纸常见格式是 DWG 和 DXF。DWG 是 AutoCAD 原生格式，兼容性强但版本差异明显；DXF 是交换格式，更适合在不同软件之间转换。
GIS 软件关注的是空间对象、坐标系和属性表，而 CAD 图纸更关注制图表达。两者的数据组织方式不同，所以“GIS软件能直接开CAD图吗”这个问题不能只看文件扩展名。
常见问题包括：
- 坐标系缺失：CAD 图纸通常没有标准 GIS 坐标系定义，GIS 软件不知道它应该落在地球上的哪里。
- 单位不明确：图纸单位可能是毫米、米，也可能只是工程单位，手机端叠加底图时会出错。
- 图层很多：CAD 图层用于制图管理，导入 GIS 后可能变成大量线、点、面对象，难以筛选。
- 块和文字复杂：块参照、填充、标注、文字样式在 GIS 中可能丢失、拆散或显示异常。
- DWG版本不兼容：部分 GIS 或移动端 App 对新版本 DWG 支持有限，可能需要另存为低版本或 DXF。
对于 GIS 工作流来说，能打开 CAD 图只是第一步；能正确定位、能叠加、能查询、能编辑，才算真正可用。
原理：CAD图和GIS数据的核心区别
理解手机端怎么看CAD图，关键是理解 CAD 和 GIS 的数据逻辑不同。
| 对比项 | CAD 图纸 | GIS 数据 |
|---|---|---|
| 主要用途 | 工程制图、设计表达、施工出图 | 空间定位、属性管理、分析和制图 |
| 常见格式 | DWG、DXF | Shapefile、GeoPackage、GeoJSON、FileGDB |
| 坐标系 | 经常没有明确坐标系定义 | 通常有明确 CRS 坐标参考系统 |
| 属性结构 | 属性通常分散在图层名、文字、块属性中 | 属性存储在结构化字段表中 |
| 移动端使用 | 适合看图和简单量测 | 适合定位、叠加、采集、查询和分析 |
所以，手机端 CAD 看图适合解决“看清图纸内容”的问题；GIS 软件处理 CAD，则更适合解决“把图纸变成可定位、可分析的空间数据”的问题。

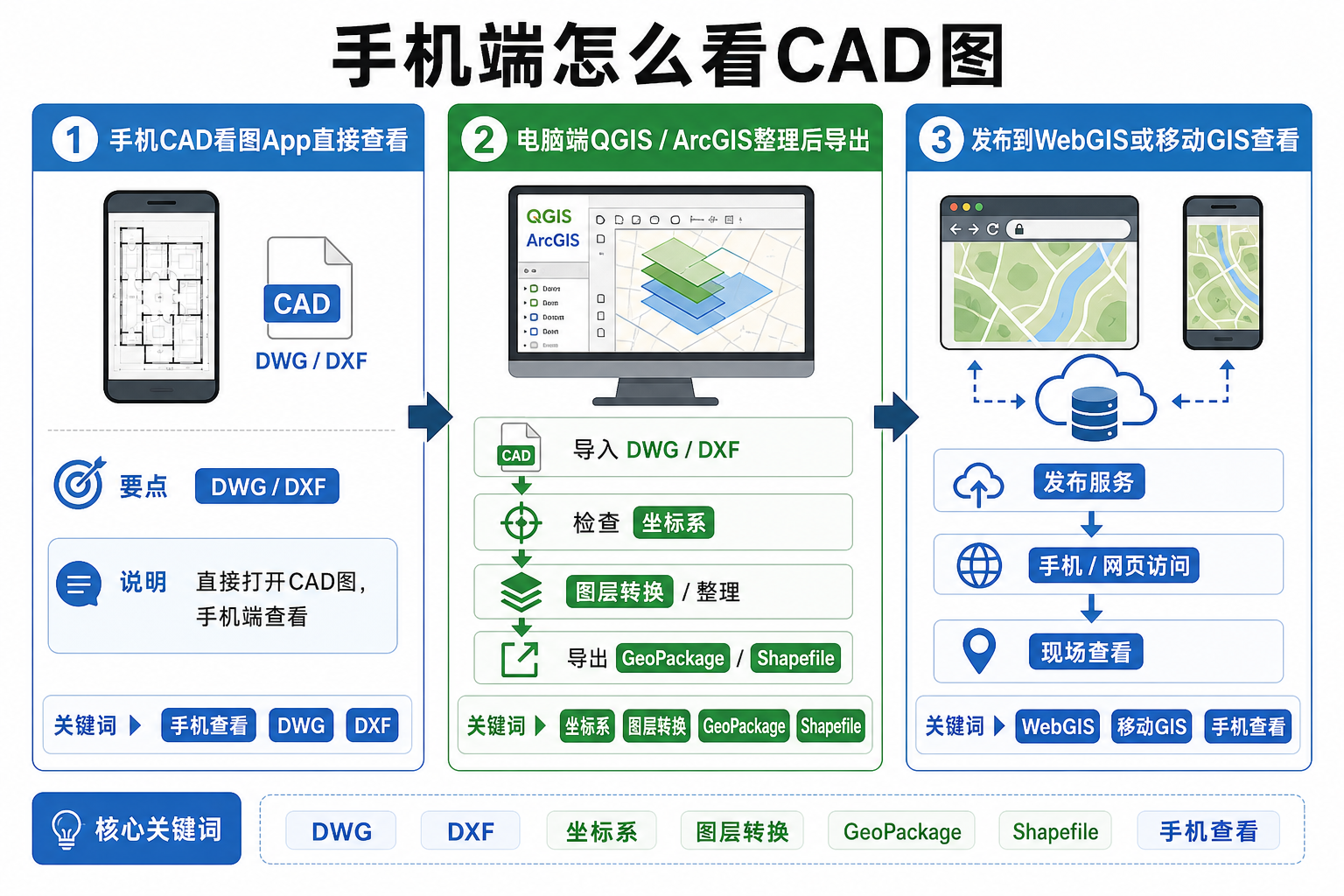

步骤：手机端怎么看CAD图的三种实用方法
方法一：只查看DWG或DXF，用手机CAD看图软件
如果你只是外业临时查看 CAD 图纸，这是最直接的方法。
- 让设计方或同事提供 DWG 或 DXF 文件。
- 确认图纸版本，尽量另存为较通用的 DWG 2013、DWG 2010 或 DXF。
- 把文件通过微信、网盘、邮箱或数据线传到手机。
- 使用手机 CAD 看图类 App 打开文件。
- 检查图层、线型、文字、标注是否正常显示。
- 使用测量、图层开关、搜索文字等功能辅助查看。
这种方式的优点是快，缺点是 GIS 能力弱。你通常不能可靠地叠加在线底图，也不适合做正式空间分析。
方法二：先在QGIS中整理CAD，再导出为GeoPackage
如果你需要把 CAD 图用于 GIS 项目，建议在电脑端先处理，再放到手机或移动 GIS 中查看。
- 在 QGIS 中新建工程。
- 通过“图层”添加 DWG 或 DXF 文件。如果 DWG 读取不稳定，先用 CAD 软件另存为 DXF。
- 查看导入后的点、线、面、文字图层。
- 按图层名筛选需要的内容，例如道路中心线、地块边界、管线、建筑轮廓。
- 给数据指定正确坐标系，例如 CGCS2000、高斯克吕格投影、地方坐标系或项目坐标系。
- 检查是否能和影像、矢量底图或已有测量点叠加。
- 把整理后的图层导出为 GeoPackage，便于移动端或 WebGIS 使用。
GeoPackage 比 Shapefile 更适合移动端项目，因为它可以把多个图层放在一个文件中，字段名限制更少，也更方便管理。
方法三：在ArcGIS Pro中转换CAD为GIS图层
如果你使用 ArcGIS Pro，可以把 CAD 数据转换为地理数据库要素类，再发布或同步到移动端。
- 在 ArcGIS Pro 中添加 CAD 文件。
- 检查 CAD 数据集中的 Point、Polyline、Polygon、Annotation 等图层。
- 使用“CAD 至地理数据库”或相关转换工具。
- 指定输出地理数据库。
- 设置或定义坐标系。
- 检查转换后的字段、几何类型和图层分类。
- 根据需要发布为 Web 图层，或用于 ArcGIS Field Maps 等移动端场景。
ArcGIS Pro 对 CAD 工程数据支持较完整，但前提仍然是图纸坐标和单位要清楚。否则发布到手机端后，图形可能会偏到很远的位置。
方法四：转换为GeoJSON或矢量切片后用于WebGIS手机查看
如果你的目标是在手机浏览器里查看 CAD 图，可以考虑先把 CAD 转换为 GIS 数据，再发布到 WebGIS。
- 将 DWG 或 DXF 转换为 GeoPackage、Shapefile 或 GeoJSON。
- 清理不需要的图层、填充、重复线和细碎对象。
- 统一坐标系到 WebGIS 常用坐标，例如 WGS84 或 Web Mercator。
- 对于较大数据，避免直接加载超大 GeoJSON，优先考虑矢量瓦片或服务发布。
- 用 Leaflet、OpenLayers 或 Cesium 在手机浏览器中加载查看。
这种方式适合项目展示、巡查系统、移动端 WebGIS 应用，但对数据整理和发布流程要求更高。
常见坑：手机端看CAD图最容易出错的地方
1. 图纸能打开，但和底图完全对不上
这是最常见的问题。原因通常不是手机 App 坏了，而是 CAD 图没有正确坐标系，或者图纸使用了地方坐标、施工坐标、假定坐标。
处理建议：
- 向设计方确认图纸坐标系统和单位。
- 检查图纸中是否有控制点、坐标标注或图框信息。
- 用已知点位做校核，不要只看图形形状。
- 必要时做坐标转换或仿射校正。
2. DWG打不开，但DXF可以打开
部分 GIS 软件和移动端软件对 DWG 版本支持有限。DWG 是专有格式，不同版本兼容性差异明显。
处理建议：
- 请对方另存为较低版本 DWG。
- 优先导出 DXF 作为交换格式。
- 如果图纸包含复杂对象，转换前先清理代理对象、外部参照和无用图层。
3. 线看到了，但面没有生成
CAD 中很多边界看起来是闭合的，但实际可能存在微小断点、重叠线或悬挂线。GIS 软件生成面时，需要明确闭合边界。
处理建议：
- 在 CAD 或 GIS 中检查线是否闭合。
- 删除重复线、短碎线和悬挂线。
- 使用拓扑检查工具查找缝隙。
- 必要时手动补线后再面化。
4. 手机打开很卡
CAD 图纸往往包含大量细节，例如填充、图框、标注、图例、设备符号和重复线。手机端性能有限，直接打开大 DWG 容易卡顿。
处理建议：
- 删除不需要的图框、填充、注记和施工细节。
- 按业务图层拆分文件。
- 把需要展示的数据转换为更轻量的 GIS 格式。
- WebGIS 场景下优先使用矢量瓦片或按需加载服务。
5. 字体、符号、块显示不完整
CAD 图纸中的字体、线型、块和外部参照可能依赖本地资源。手机端没有这些资源时，就会出现乱码、缺符号或显示不完整。
处理建议：
- 让制图方打包字体、线型和外部参照。
- 重要标注可转为普通文字或导出为 GIS 属性。
- 块符号需要转换为点图层时，要提前规划字段和样式。
方法比较：手机CAD看图、QGIS、ArcGIS Pro和WebGIS怎么选
| 使用场景 | 推荐方法 | 优点 | 限制 |
|---|---|---|---|
| 临时查看图纸 | 手机 CAD 看图 App | 打开快，操作简单，适合外业看图 | 坐标叠加和 GIS 分析能力弱 |
| 把 CAD 转成 GIS 数据 | QGIS | 免费，适合 DXF 整理、图层筛选、格式转换 | 复杂 DWG 或特殊对象可能需要预处理 |
| 工程化转换和发布 | ArcGIS Pro | 工具链完整，适合企业 GIS 工作流 | 需要授权，对坐标和数据规范要求较高 |
| 手机浏览器访问 | WebGIS | 无需安装 App，便于共享和项目展示 | 需要数据发布、性能优化和权限控制 |
| 外业采集和定位 | 移动 GIS App | 可结合 GPS、底图、属性采集 | CAD 必须先整理为可定位的 GIS 图层 |
如果你是 GIS 初学者，推荐的稳妥路线是：先用手机 CAD App 解决临时看图，再用 QGIS 或 ArcGIS Pro 把关键 CAD 图层转换为 GeoPackage 或地理数据库，最后再进入移动端 GIS 工作流。
检查清单：把CAD图放到手机端前先确认这些事项
- 文件格式：是 DWG 还是 DXF？移动端软件是否支持该版本？
- 坐标系统：是否知道使用的是 CGCS2000、WGS84、地方坐标还是施工坐标？
- 图纸单位：单位是米、毫米，还是未定义工程单位？
- 图层内容：是否只保留手机端需要查看的道路、地块、管线、建筑等图层？
- 数据大小：是否删除了无用填充、图框、重复线、外部参照和临时图层？
- 叠加验证：是否用影像、控制点或已有 GIS 数据检查位置是否正确？
- 格式转换：是否需要导出为 GeoPackage、Shapefile、GeoJSON 或服务图层？
- 移动端目标：只是查看，还是要定位、查询、采集、编辑和分析？
FAQ：手机端怎么看CAD图的常见问题
Q1：GIS软件能直接开CAD图吗？
可以，但要看软件和文件格式。QGIS、ArcGIS Pro 等桌面 GIS 软件通常可以读取部分 DWG 或 DXF 数据，但读取效果取决于 CAD 版本、对象类型、坐标信息和图层复杂度。移动端 GIS App 是否能直接打开 CAD，则要看具体产品支持情况。
Q2：手机端看CAD图一定要转换格式吗？
不一定。如果只是查看 DWG 或 DXF，手机 CAD 看图软件通常可以直接打开。如果要和 GIS 底图叠加、做外业定位、属性查询或空间分析，建议转换为 GIS 格式。
Q3：DWG和DXF哪个更适合GIS转换？
通常 DXF 更适合数据交换，兼容性相对更好。DWG 保留 CAD 原始信息较完整，但不同版本和复杂对象可能导致 GIS 软件读取失败。实际项目中，经常会先把 DWG 另存为 DXF，再导入 QGIS 或 ArcGIS Pro 处理。
Q4：CAD图在手机上为什么位置偏移？
主要原因是坐标系不明确、单位不一致、使用地方坐标或施工坐标、缺少坐标转换参数。解决方法是先确认图纸坐标系统，用已知控制点校核，再在 GIS 软件中定义或转换坐标。
Q5：能不能直接把CAD图发布到WebGIS让手机浏览器看？
可以，但不建议直接把复杂 CAD 原图丢给前端。更稳妥的做法是先清理图层，转换为 GIS 数据，再根据数据量选择 GeoJSON、矢量瓦片或地图服务。大文件直接加载到手机浏览器，容易出现卡顿和加载失败。
Q6：CAD中的文字和标注导入GIS后还能保留吗？
部分可以保留，但效果不一定和 CAD 中完全一致。文字、标注、字体、块属性在 GIS 中可能会变成注记图层、点对象或普通属性。重要信息建议转换为属性字段，而不是只依赖图面文字。
Q7：外业人员只需要看图，应该用哪种方案？
如果只是看图、量距、开关图层，手机 CAD 看图软件最省事。如果外业人员需要定位到现场、记录属性、上传采集点，建议把 CAD 图整理成 GIS 图层后放入移动 GIS 系统。
结论：手机端可以看CAD图，但GIS使用前必须先规范化
手机端怎么看CAD图，取决于你的真实目标。只看 DWG、DXF 图纸，可以用手机 CAD 看图软件；要在 GIS 中叠加、定位、查询和分析，就需要先处理坐标系、单位、图层和格式转换。
对于 GIS 读者，建议记住一个实用原则：CAD 负责表达设计，GIS 负责管理空间数据。当 CAD 图进入 GIS 或手机端地图应用时，不要只问“能不能打开”，更要问“位置准不准、图层清不清、属性能不能用、手机端会不会卡”。
比较稳妥的工作流是：先确认 CAD 坐标和单位，再用 QGIS 或 ArcGIS Pro 清理转换，最后根据使用场景导出为 GeoPackage、地理数据库、GeoJSON、矢量瓦片或移动端服务。这样处理后，手机端看 CAD 图才既方便又可靠。
