生态敏感性评价报告?GIS叠加分析怎么做?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

“生态敏感性评价报告?GIS叠加分析怎么做?”这个问题，本质上是在问：如何把坡度、土地利用、植被覆盖、水域缓冲区、生态红线等多个生态因子，转换成可比较的等级栅格或矢量图层，再通过GIS叠加分析得到生态敏感性分区结果，并能写进评价报告。

本文以常见的生态敏感性评价报告编制流程为例，讲清楚GIS叠加分析的技术路线、数据准备、权重设置、操作步骤、常见错误和成果检查方法。你可以用QGIS、ArcGIS Pro或ArcMap完成，核心思路是一致的。

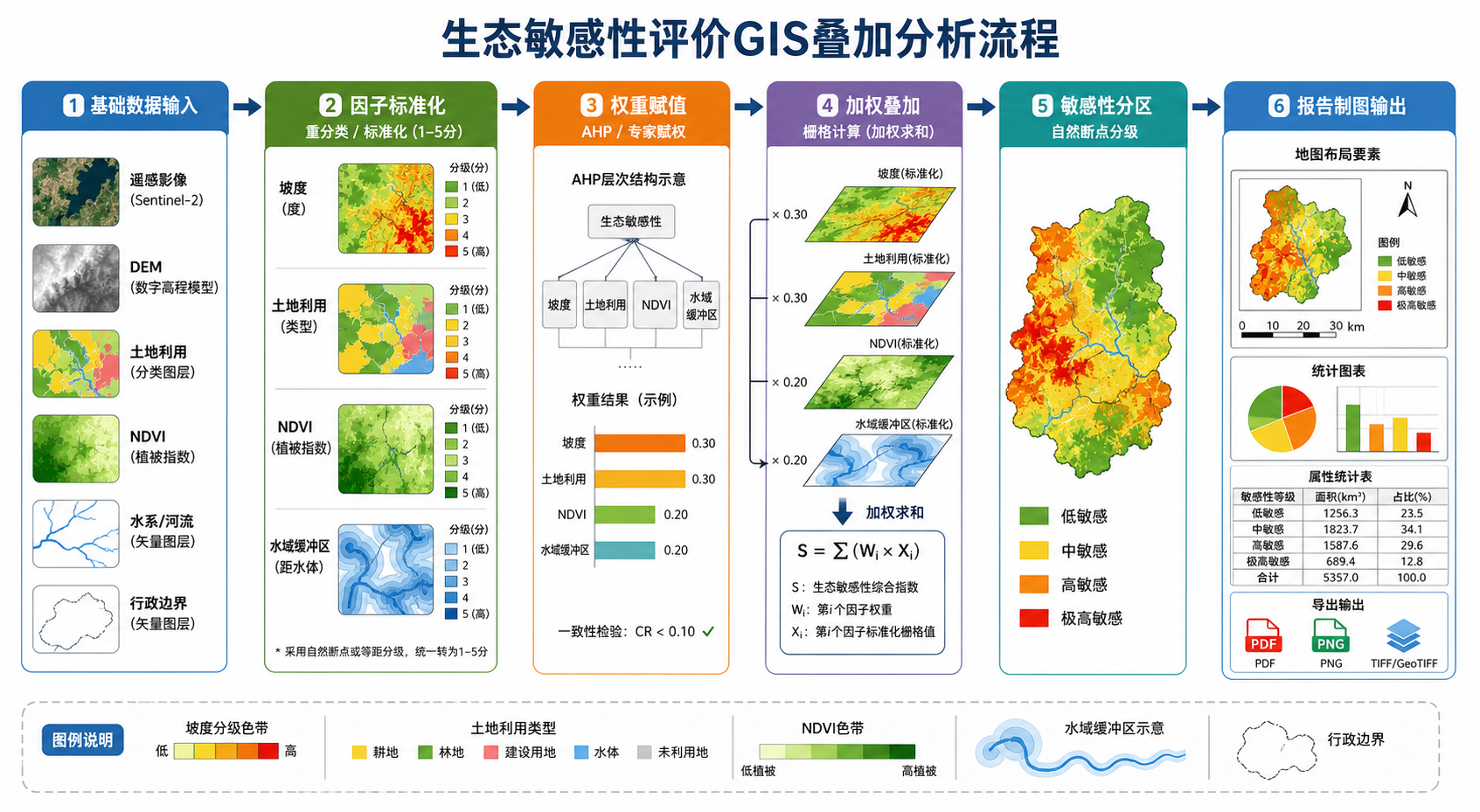

生态敏感性评价报告 GIS叠加分析怎么做流程图
生态敏感性评价报告中GIS叠加分析的一般技术流程：因子选择、标准化、赋权、叠加和分区制图。

引言：生态敏感性评价报告里的GIS叠加分析要解决什么问题

生态敏感性评价不是简单把几张地图叠在一起，而是要回答一个具体问题：研究区内哪些地方生态环境更脆弱、更容易受到开发建设影响，哪些地方相对适宜建设或利用。

在报告中，GIS叠加分析通常用于生成一张核心成果图，例如：

  • 生态敏感性综合评价图
  • 生态敏感性等级分区图
  • 生态保护优先区识别图
  • 建设适宜性约束分析图

常见结果会分为低敏感、较低敏感、中敏感、较高敏感和高敏感五个等级。不同项目也可能分为三级或四级，具体取决于技术导则、地方要求和报告用途。

背景：生态敏感性评价常用哪些GIS因子

做生态敏感性评价报告时，第一步不是打开叠加工具，而是确定评价因子。因子选错了，后面的叠加再精细也没有意义。

常见生态敏感性评价因子包括：

  • 地形因子：高程、坡度、坡向、地形起伏度。
  • 水文因子：河流、水库、湖泊、湿地、水源保护区及其缓冲区。
  • 植被因子：NDVI、植被覆盖度、林地分布、自然保护地。
  • 土地利用因子：耕地、林地、草地、水域、建设用地、未利用地。
  • 灾害因子：滑坡、泥石流、地质灾害易发区、洪涝风险区。
  • 生态管控因子：生态保护红线、永久基本农田、自然保护区、风景名胜区。

不同项目不需要全部使用这些因子。比如山区项目通常更关注坡度、地形起伏和地质灾害；滨水项目更关注水域缓冲区、湿地和水源保护；城市扩展研究更关注土地利用、生态红线和植被覆盖。

原理：GIS叠加分析为什么要先标准化再加权

生态敏感性评价中的GIS叠加分析，一般不能直接把原始图层相加。原因很简单：不同因子的单位、取值范围和含义完全不同。

例如，坡度的单位是度，NDVI通常在-1到1之间，土地利用是分类编码，水域缓冲区可能是距离等级。如果直接叠加，结果没有明确含义。

所以正确流程通常是：

  1. 把每个评价因子转换为统一空间范围、统一坐标系、统一分辨率的数据。
  2. 把每个因子重分类为统一敏感性等级，例如1到5分。
  3. 给每个因子设置权重。
  4. 使用加权叠加公式计算综合敏感性指数。
  5. 根据综合指数重新分级，形成生态敏感性分区。

常见的加权叠加公式为：

S = W1 × X1 + W2 × X2 + W3 × X3 + ... + Wn × Xn

其中，S是生态敏感性综合指数，X是标准化后的单因子敏感性等级，W是该因子的权重。所有权重相加通常应等于1。

例如：

综合敏感性 = 坡度等级 × 0.25 + 土地利用等级 × 0.25 + NDVI等级 × 0.20 + 水域缓冲区等级 × 0.20 + 生态红线等级 × 0.10

这个结果不是最终报告分区，还需要根据自然断点法、等距法、分位数法或专家阈值进行再分类。

步骤：生态敏感性评价报告GIS叠加分析怎么做

步骤一：统一数据坐标系和研究范围

所有数据必须先统一到同一个投影坐标系。生态敏感性评价涉及面积、距离和缓冲区分析，建议使用适合本地区的投影坐标系，而不是直接使用经纬度坐标。

操作要点：

  • 检查所有图层坐标系是否一致。
  • 将经纬度数据投影到米制投影坐标系。
  • 使用研究区边界裁剪所有因子图层。
  • 确保栅格数据范围一致。

在QGIS中，可以使用“矢量投影转换”“栅格投影转换”和“按掩膜图层裁剪栅格”。在ArcGIS Pro中，可以使用Project、Project Raster和Clip工具。

步骤二：准备生态敏感性评价因子图层

根据报告目标整理评价因子。下面给出一个常见组合：

因子 数据来源 GIS处理方式 敏感性含义
坡度 DEM 由高程栅格计算坡度 坡度越大，生态和建设敏感性通常越高
土地利用 土地利用现状数据 按类型重分类 林地、水域、湿地通常敏感性较高
NDVI 遥感影像 计算植被指数并分级 高植被覆盖区域生态价值通常更高
水域距离 河流、湖泊、水库 缓冲区或欧氏距离分析 距离水体越近，敏感性通常越高
生态红线 生态管控数据 叠加约束或赋高值 红线范围内通常应作为高敏感或刚性约束

注意，生态保护红线、自然保护区、饮用水水源保护区这类图层，很多时候不适合只作为普通权重因子处理，而应作为约束条件单独控制。

步骤三：将矢量因子转换为可叠加数据

GIS叠加分析有两种常见路线：矢量叠加和栅格叠加。生态敏感性评价更常用栅格叠加，因为多个连续因子更容易统一分辨率并进行加权计算。

如果你的土地利用、水域缓冲区、生态红线是矢量数据，可以先转换为栅格：

  • 设置统一像元大小，例如10米、30米或100米。
  • 设置统一栅格范围，以研究区边界为准。
  • 设置统一对齐方式，避免像元错位。
  • 用分类字段作为栅格值。

在ArcGIS Pro中可使用Polygon to Raster、Feature to Raster、Euclidean Distance等工具。在QGIS中可使用“栅格化”“邻近分析”“GDAL栅格转换”等工具。

步骤四：对每个因子进行敏感性重分类

重分类是生态敏感性评价报告中最容易出争议的环节。你需要把不同因子转换成统一分值，例如1到5分。

坡度重分类示例：

坡度范围 敏感性等级 说明
0° – 5° 1 低敏感
5° – 15° 2 较低敏感
15° – 25° 3 中敏感
25° – 35° 4 较高敏感
> 35° 5 高敏感

土地利用重分类示例：

土地利用类型 敏感性等级 说明
建设用地 1 生态敏感性相对较低
耕地 2 受农业生产影响明显
草地 3 具有一定生态功能
林地 4 生态服务功能较强
水域、湿地 5 生态敏感性高

这些阈值不能机械套用。正式报告应结合当地规范、项目类型、专家意见和数据特征进行调整，并在报告中说明分级依据。

步骤五：设置权重

权重表示每个因子对综合生态敏感性的影响程度。常见权重来源有三类：

  • 专家赋权法：由生态、规划、自然资源等专业人员确定。
  • 层次分析法：通过判断矩阵计算权重，并进行一致性检验。
  • 等权重法：所有因子权重相同，适合缺少可靠依据的初步分析。

一个示例权重表如下：

评价因子 权重 备注
坡度 0.25 反映地形约束
土地利用 0.25 反映现状生态功能
NDVI 0.20 反映植被覆盖情况
水域缓冲区 0.20 反映水生态敏感性
生态红线 0.10 反映生态管控约束

检查权重时要确认总和为1。如果不是1，加权叠加结果会偏离预期，报告中的综合指数解释也会变得困难。

步骤六：执行加权叠加分析

在ArcGIS Pro中，可以使用Spatial Analyst中的Weighted Overlay或Raster Calculator。对于生态敏感性评价报告，Raster Calculator更透明，便于解释公式。

示例表达式：

"slope_reclass" * 0.25 + "landuse_reclass" * 0.25 + "ndvi_reclass" * 0.20 + "water_reclass" * 0.20 + "redline_reclass" * 0.10

在QGIS中，可以使用“栅格计算器”，表达式类似：

("slope_reclass@1" * 0.25) + ("landuse_reclass@1" * 0.25) + ("ndvi_reclass@1" * 0.20) + ("water_reclass@1" * 0.20) + ("redline_reclass@1" * 0.10)

输出结果通常是一个连续值栅格，例如1.35、2.76、4.21。这张图表示综合生态敏感性指数。

步骤七：综合结果分级

综合指数需要再分级，才能成为报告中的生态敏感性分区图。常见分级方法包括：

  • 自然断点法：适合数据分布差异明显的情况。
  • 等距法：适合需要规则分段和便于解释的情况。
  • 分位数法：适合希望各等级面积相对均衡的情况。
  • 专家阈值法：适合有明确技术规范或管理阈值的项目。

如果用于正式生态敏感性评价报告，建议不要只写“采用自然断点法分为五级”，还要说明为什么这样分级，以及各级面积占比是否合理。

步骤八：统计各等级面积和比例

报告中通常需要给出各敏感性等级的面积统计表。栅格结果可以通过栅格属性表、分区统计或转换为面后统计面积。

敏感性等级 面积 占比 管控建议
低敏感区 按GIS统计填写 按GIS统计填写 可作为相对适宜开发区域，但仍需符合规划管控
较低敏感区 按GIS统计填写 按GIS统计填写 适度利用，控制开发强度
中敏感区 按GIS统计填写 按GIS统计填写 加强生态影响评估和保护措施
较高敏感区 按GIS统计填写 按GIS统计填写 严格限制开发建设活动
高敏感区 按GIS统计填写 按GIS统计填写 优先保护，原则上避免扰动

面积统计时一定要使用投影坐标系下的面积，不能直接用经纬度坐标计算面积。

步骤九：制作生态敏感性评价成果图

最终成果图应满足报告阅读和审查需要，不只是颜色好看。建议包含以下要素：

  • 研究区边界
  • 生态敏感性等级颜色
  • 主要河流、道路或行政区作为参照
  • 图例、比例尺、指北针
  • 坐标系统说明
  • 数据来源和制图时间

颜色建议从低到高使用浅绿、黄绿、黄色、橙色、红色，避免使用难以区分的相近颜色。高敏感区应突出显示，但不要遮盖重要边界和注记。

常见坑：生态敏感性评价GIS叠加分析最容易错在哪里

1. 坐标系不一致导致距离和面积错误

如果水域缓冲区在经纬度坐标系下生成，缓冲距离可能不是你以为的米。生态敏感性评价报告涉及缓冲区和面积统计，必须使用合适的投影坐标系。

2. 栅格像元没有对齐

多个栅格即使分辨率一样，如果起始点不同，也可能在叠加时发生错位。建议设置统一的捕捉栅格或参考栅格。

3. NoData区域参与计算

NoData处理不当会导致综合结果出现空洞，或者把无数据区域误判为低敏感区。叠加前要检查每个因子的NoData范围。

4. 重分类方向弄反

有些因子是值越大敏感性越高，例如坡度；有些因子可能是距离越近敏感性越高，例如距水域距离。重分类时必须确认方向。

5. 把刚性管控区当成普通加权因子

生态保护红线、自然保护区核心区、饮用水水源一级保护区等，往往具有刚性约束属性。它们不应只通过低权重参与平均，否则可能被其他低敏感因子“稀释”。

6. 只给结果图，不说明分级依据

生态敏感性评价报告需要可解释性。至少应说明因子来源、分级标准、权重来源、叠加公式和分区方法。

方法比较：矢量叠加、栅格叠加和加权叠加怎么选

方法 适用场景 优点 局限
矢量叠加 因子数量少、边界明确、规则约束类分析 边界精确，便于属性统计 多图层叠加后碎斑多，处理复杂
栅格叠加 坡度、NDVI、距离等连续因子较多 适合加权计算，流程清晰 结果受分辨率影响，需要处理像元对齐
加权叠加 生态敏感性、适宜性、多因子评价 结果易解释，适合报告表达 权重和分级具有主观性，需要说明依据
约束叠加 生态红线、保护区、禁建区等刚性管控 能避免高保护区被平均稀释 需要明确管控规则，不能简单套公式

实际项目中，推荐采用“栅格加权叠加 + 刚性约束修正”的组合。也就是说，先用多个自然生态因子计算综合敏感性，再把生态红线、保护区等强约束区域单独提升为高敏感或管控限制区。

检查清单：提交报告前如何核查GIS叠加分析结果

  • 是否明确了生态敏感性评价的研究范围和评价目标？
  • 所有数据是否使用统一坐标系？
  • 是否对所有图层进行了研究区裁剪？
  • 栅格分辨率、范围和像元对齐是否一致？
  • 每个因子的重分类规则是否有依据？
  • 权重总和是否等于1？
  • 叠加公式是否与报告文字一致？
  • NoData区域是否被正确处理？
  • 生态红线、保护区等刚性约束是否单独校核？
  • 敏感性等级面积统计是否使用投影坐标系计算？
  • 成果图图例、比例尺、坐标系、数据来源是否完整？
  • 报告中是否说明了方法局限和不确定性？

FAQ：生态敏感性评价报告GIS叠加分析常见问题

Q1：生态敏感性评价一定要用栅格叠加吗？

不一定。如果评价因子都是明确边界的矢量约束区，可以用矢量叠加。但多数生态敏感性评价会涉及坡度、NDVI、距离等连续变量，栅格叠加更方便，也更适合加权计算。

Q2：生态敏感性评价报告中的权重怎么确定？

权重可以来自专家赋权、层次分析法、规范要求或项目组讨论结果。正式报告中应说明权重来源，不能只给出一个权重表而没有解释。

Q3：生态红线应该参与加权叠加吗？

可以参与，但不建议只作为普通因子处理。生态红线通常具有强管控属性，更稳妥的做法是先完成综合生态敏感性评价，再将生态红线范围作为刚性约束进行修正或单独标注。

Q4：GIS叠加分析结果为什么会出现很多空洞？

常见原因是某些因子栅格存在NoData，叠加时这些NoData被传递到结果图。解决方法是检查每个输入图层的数据范围，必要时用合理值填充或重新裁剪。

Q5：生态敏感性等级分为几级比较合适？

常见做法是分为三级或五级。五级表达更细，适合报告制图和差异分析；三级更简洁，适合管控分区表达。具体应根据项目要求和结果可解释性决定。

Q6：QGIS能不能完成生态敏感性评价报告的GIS叠加分析？

可以。QGIS可以完成投影转换、栅格化、坡度计算、缓冲区、重分类、栅格计算器、面积统计和制图输出。只要流程规范，QGIS完全可以用于生态敏感性评价的技术分析。

Q7：为什么我的加权叠加结果和预期不一致？

优先检查四点：重分类方向是否正确，权重是否加和为1，栅格是否对齐，NoData是否参与计算。很多结果异常不是公式问题，而是前处理问题。

结论：生态敏感性评价报告的GIS叠加分析关键在规范流程

生态敏感性评价报告中的GIS叠加分析，核心不是“把图层叠起来”，而是建立一套可解释、可复核的评价流程。正确做法是先统一数据基础，再进行因子标准化、权重赋值、加权叠加、结果分级和面积统计。

如果你是第一次做这类报告，建议先控制因子数量，优先选择坡度、土地利用、NDVI、水域缓冲区和生态管控区等容易解释的数据。等流程跑通后，再根据项目需要增加地质灾害、土壤侵蚀、生境质量等专题因子。

最终报告要让审查人员看明白三个问题：用了哪些数据，为什么这样分级，叠加结果是否可信。只要这三点讲清楚，生态敏感性评价报告中的GIS叠加分析就具备了基本的技术可靠性。
