GIS物流路径规划报告?网络数据集咋建?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

引言：很多同学在做课程设计、毕业设计或项目汇报时，会遇到同一个问题：GIS物流路径规划报告?网络数据集咋建? 其实，物流路径规划不是简单画一条最短线，而是要先把道路数据整理成可通行、可计算、带成本字段的网络数据集，再用网络分析工具计算最短路径、最短时间路径或多车辆配送路径。

本文以 ArcGIS Pro 的 Network Analyst 思路为主，兼顾 QGIS 和开源工具的替代方案，讲清楚 GIS物流路径规划报告中最关键的部分：道路数据如何准备、网络数据集怎么建、阻抗字段怎么设置、路径结果如何验证，以及报告里应该怎么写才像一个完整的 GIS 分析流程。

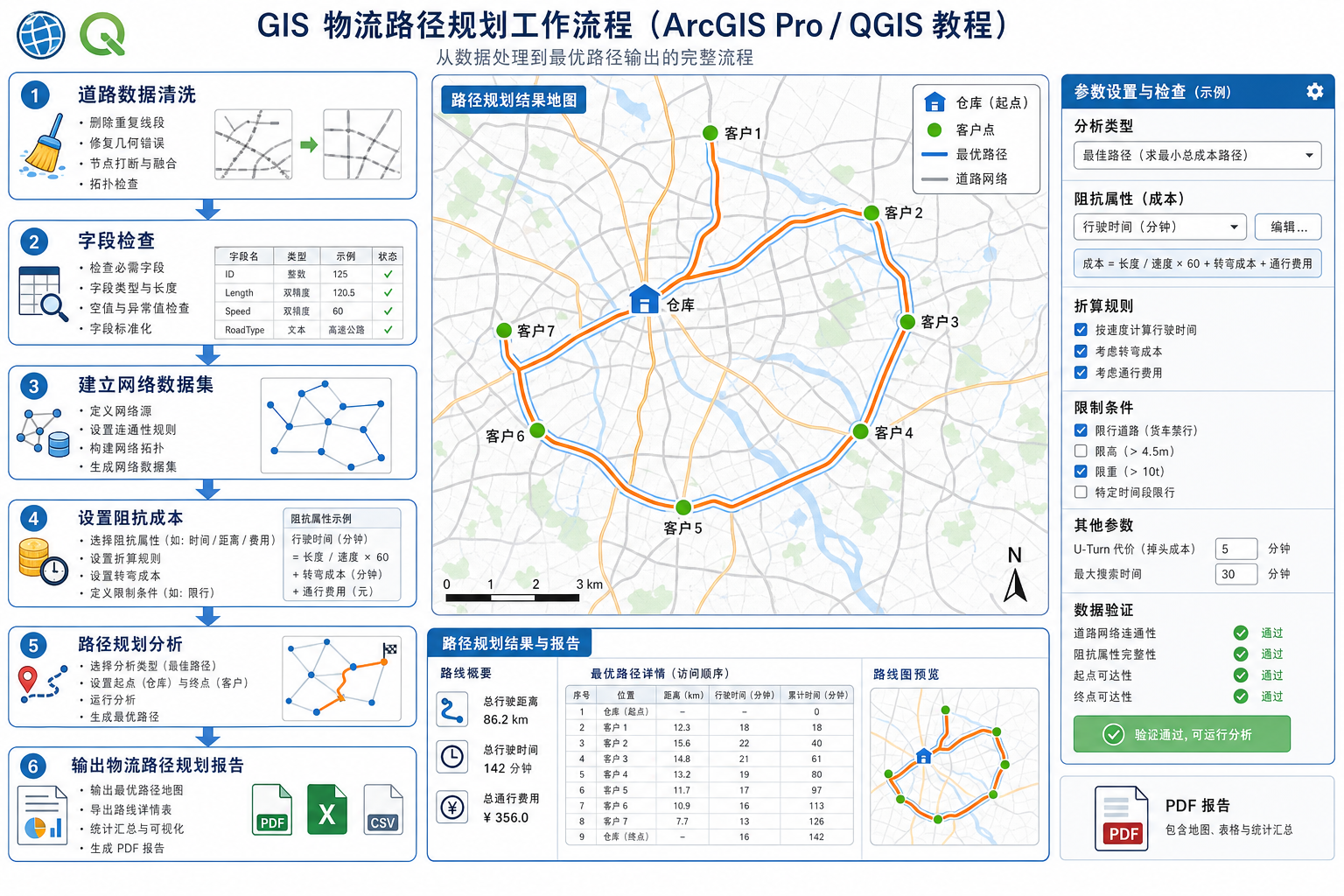

GIS物流路径规划报告 网络数据集咋建 工作流程示意图
GIS物流路径规划报告的核心流程：先构建可靠的网络数据集，再进行路径规划和结果验证。

背景：为什么物流路径规划不能直接用普通道路线？

在 GIS 里，道路图层通常是普通线要素，例如 Shapefile、File Geodatabase Feature Class、GeoPackage 线图层等。它能显示道路位置，但不一定能直接用于物流路径规划。

原因很简单：路径规划需要知道“能不能走、从哪走、走多远、花多久、是否单行、是否禁行、拐弯是否有成本”。普通线图层只描述几何形状，而网络数据集需要描述道路之间的连接关系和通行规则。

一份合格的 GIS物流路径规划报告，通常要回答以下问题：

  • 道路数据来源是什么，坐标系是否统一？
  • 道路是否在交叉口正确打断并连通？
  • 路径规划使用的是距离最短，还是时间最短？
  • 是否考虑单行线、限速、道路等级、禁行区域？
  • 结果路径是否经过了不合理的断头路、跨线道路或不可通行区域？

如果这些内容没有说明，报告里的“最优路径”很可能只是软件算出来的一条线，并不具备真实物流分析意义。

原理：网络数据集到底是什么？

网络数据集可以理解为“带规则的道路网络”。它把道路线要素转换成可计算的网络结构，让 GIS 软件能够在节点和边之间寻找成本最小的路径。

在路径规划里，常见的几个概念如下：

  • 边：通常是道路中心线，每一段道路都是网络中的一条可通行边。
  • 节点：道路交叉点、端点、连接点，是路径转向或继续前进的位置。
  • 连通性：决定两条道路在交点处是否真的可以互相通行。
  • 阻抗：路径优化的成本，例如距离、时间、费用、油耗等。
  • 方向限制：例如单行线、双向通行、禁止左转、货车禁行。
  • 网络位置：仓库、客户点、配送点吸附到网络道路上的位置。

做物流路径规划时，最常用的阻抗有两个：一个是长度，适合做最短距离路径；另一个是时间，适合做实际配送路线。时间通常由道路长度和速度计算得到，例如：

通行时间（分钟） = 道路长度（千米） / 速度（千米/小时） * 60

如果报告里只说“使用最短路径算法”，但没有说明阻抗字段，那么结果解释就不完整。因为最短距离路径不一定是最快路径，尤其在城市道路、高速公路、乡村道路混合的场景中差异明显。

步骤：ArcGIS Pro 中网络数据集咋建？

1. 准备道路、仓库和客户点数据

建议至少准备三类数据：

  • 道路中心线：作为网络数据集的基础线数据。
  • 仓库或配送中心点：作为路径起点。
  • 客户点或订单点：作为路径终点或访问点。

道路数据最好存放在 File Geodatabase 中。如果原始数据是 Shapefile，建议先导入到地理数据库，因为网络数据集、字段规则和拓扑检查在地理数据库中更稳定。

2. 统一投影坐标系

路径规划涉及距离和时间计算，不能直接依赖经纬度坐标。经纬度单位是度，不适合直接作为米或千米计算。

建议将道路、仓库点、客户点统一投影到合适的投影坐标系。例如中国范围内可根据研究区选择 CGCS2000 高斯-克吕格投影、UTM 分带投影或地方工程坐标系。

检查重点：

  • 所有图层坐标系一致。
  • 道路长度字段单位清楚，例如米或千米。
  • 不要把经纬度坐标下的 Shape_Length 直接当作米使用。

3. 清洗道路拓扑关系

网络数据集能否正确计算，关键看道路是否连通。很多路径规划异常，其实不是算法问题，而是道路数据断裂、悬挂、重复或交叉未打断。

常见清洗操作包括：

  • 删除重复道路线。
  • 修复几何错误。
  • 在真实交叉口处打断道路。
  • 检查道路端点是否正确捕捉。
  • 处理高架桥、隧道、立交桥等非平面相交道路。

需要特别注意：地图上看起来交叉的两条线，不一定代表车辆可以转弯。如果是高架桥和地面道路交叉，应该通过高程字段、道路等级字段或连通规则区分，不能简单全部打断连接。

4. 添加长度、速度和时间字段

网络数据集需要成本字段。最基本的字段建议如下：

字段名 含义 示例
Length_m 道路长度，单位米 1250.6
Speed_kmh 通行速度，单位千米/小时 40
Time_min 通行时间，单位分钟 1.88
Oneway 单行限制 FT、TF、Both
RoadClass 道路等级 高速、主干路、支路

如果没有真实限速数据，可以按道路等级设置经验速度，但需要在报告中说明假设条件。例如高速公路 80 千米/小时，主干路 50 千米/小时，支路 30 千米/小时。这不是最精确的做法，但比所有道路使用同一速度更合理。

5. 创建 Feature Dataset 并导入道路数据

在 ArcGIS Pro 中，网络数据集通常建在 File Geodatabase 的 Feature Dataset 里。操作思路如下：

  1. 新建 File Geodatabase。
  2. 在地理数据库中新建 Feature Dataset。
  3. 设置与道路数据一致的投影坐标系。
  4. 将道路中心线导入 Feature Dataset。
  5. 确认道路图层字段和几何类型正确。

如果道路数据没有放入 Feature Dataset，创建网络数据集时可能找不到合适的源要素。这个问题在学生作业中很常见。

6. 创建网络数据集

在 ArcGIS Pro 中，可以在 Feature Dataset 上右键创建 Network Dataset。创建时重点关注以下设置：

  • 源要素：选择道路中心线图层。
  • 连通性：一般道路使用端点连通，必要时配置任意顶点连通。
  • 高程字段：用于处理立交桥、匝道等非平面交叉。
  • 阻抗属性：添加 Length_m 或 Time_min。
  • 方向限制：根据 Oneway 字段配置单行线规则。
  • 转弯规则：有转弯数据时可加入转弯成本。

如果只是课程练习，至少要配置一个距离阻抗和一个时间阻抗。这样报告中可以对比“最短距离路径”和“最短时间路径”的差异。

7. Build Network 构建网络

网络数据集创建后，还不能马上使用，必须执行 Build Network。这个过程会根据道路几何、字段和规则生成可计算的网络结构。

构建完成后，建议进行一次简单测试：

  • 在道路网络两端放两个测试点。
  • 运行 Route 分析。
  • 检查路径是否沿道路走，而不是直线连接。
  • 检查是否绕过明显断裂位置。
  • 检查是否错误穿越高架桥或河流。

8. 创建路径规划分析图层

在 ArcGIS Pro 中启用 Network Analyst 后，可以新建 Route 分析图层。基本流程如下：

  1. 选择已构建好的网络数据集。
  2. 新建 Route 分析图层。
  3. 加载仓库点和客户点作为 Stops。
  4. 设置阻抗，例如 Time_min 或 Length_m。
  5. 设置是否重新排序访问点。
  6. 运行 Solve。
  7. 导出路径线、方向说明和统计表。

如果分析的是单车从仓库依次配送多个客户点，可以使用 Route。如果是多辆车、多仓库、多订单分配问题，应考虑 Vehicle Routing Problem，也就是车辆路径问题分析。

9. 输出物流路径规划报告结果

GIS物流路径规划报告中，结果部分不要只放一张地图。建议至少包含以下内容：

  • 研究区和数据来源说明。
  • 道路网络数据集构建方法。
  • 阻抗字段和计算公式。
  • 路径规划参数设置。
  • 最优路径地图。
  • 路径总长度、总时间、经过道路数量。
  • 结果合理性检查。
  • 限制条件和改进方向。

如果对比了最短距离和最短时间两种方案，可以用表格说明差异：

方案 阻抗 适用场景 报告解释重点
最短距离 Length_m 燃油成本、里程控制 总里程最小，但不一定最快
最短时间 Time_min 城市配送、时效要求 考虑道路速度，更接近实际物流
限制通行路径 Time_min 加限制条件 货车禁行、单行线、限高路段 结果更真实，但需要更完整属性数据

常见坑：网络数据集建好了却算不出路径

道路看起来相交，但网络不连通

这是最常见的问题。地图显示两条道路交叉，并不等于网络连通。可能原因包括没有在交叉处打断、端点没有捕捉、高程字段设置错误，或者连通性策略选择不合适。

解决方法是放大检查交叉口，使用拓扑检查、Integrate、Planarize Lines 或类似工具处理道路连接关系。

点没有落到网络上

仓库点或客户点如果距离道路太远，加载到 Stops 时可能无法定位到网络上。此时路径规划会失败或提示找不到网络位置。

解决方法：

  • 检查点位坐标是否正确。
  • 增大搜索容差，但不要过大。
  • 将配送点吸附到最近道路。
  • 排查点是否落在研究区之外。

使用经纬度长度计算时间

如果道路在 GCS_WGS_1984 或 CGCS2000 经纬度坐标系下，Shape_Length 的单位可能是度。直接用它计算 Time_min，会导致路径成本完全错误。

正确做法是先投影到米制坐标系，再计算长度字段。

单行线字段设置反了

如果 Oneway 字段含义没有统一，例如 FT 表示从起点到终点，TF 表示从终点到起点，那么字段方向一旦理解错误，路径可能绕远或无法到达。

报告中最好说明单行字段编码规则，并在地图上抽查几条道路方向。

把所有道路速度设置成一样

这样可以运行，但分析意义较弱。因为在速度相同的情况下，最短时间路径基本等同于最短距离路径。做物流路径规划报告时，建议至少按道路等级区分速度。

方法比较：ArcGIS Pro、QGIS 和开源方案怎么选？

方法 优点 限制 适合人群
ArcGIS Pro Network Analyst 网络数据集体系完整，支持 Route、Service Area、OD Cost Matrix、VRP 需要授权，网络数据准备要求较高 课程设计、工程项目、正式报告
QGIS 网络分析工具 上手快，适合基础最短路径分析 高级物流约束、车辆路径问题能力有限 GIS入门学习、开源环境练习
pgRouting + PostGIS 适合数据库和 WebGIS 后端，便于批量计算 需要 SQL 和拓扑建网能力 WebGIS开发者、空间数据库用户
OSMnx + NetworkX 适合 Python 自动化和 OpenStreetMap 道路网络实验 报告制图和交互分析需要额外处理 Python GIS 学习者、算法实验

如果你的目标是写一份完整的 GIS物流路径规划报告，ArcGIS Pro 的 Network Analyst 更容易形成规范流程。如果你的目标是开源复现或 WebGIS 后端服务，PostGIS 与 pgRouting 更适合长期部署。

检查清单：提交报告前逐项核对

  • 道路、仓库点、客户点是否使用同一投影坐标系？
  • 道路长度字段是否以米或千米为单位？
  • 是否说明速度字段来源或假设方法？
  • Time_min 字段公式是否正确？
  • 道路交叉口是否正确连通？
  • 高架桥、隧道、立交桥是否避免错误连通？
  • 单行线字段是否配置并抽查？
  • 网络数据集是否执行 Build Network？
  • Stops 是否成功定位到网络上？
  • 路径结果是否沿道路行驶，而不是直线连接？
  • 报告是否说明阻抗选择：最短距离还是最短时间？
  • 是否导出路径长度、耗时、地图和参数表？

如果时间紧，至少保证三件事：投影坐标系正确、道路网络连通、阻抗字段解释清楚。这样报告的技术基础才站得住。

FAQ：GIS物流路径规划报告常见问题

Q1：没有 Network Analyst 授权，还能做物流路径规划吗？

可以。可以使用 QGIS 的最短路径工具、PostGIS 的 pgRouting，或者 Python 的 OSMnx 和 NetworkX。不过，如果报告要求网络数据集、服务区、车辆路径问题等完整 GIS 网络分析流程，ArcGIS Pro Network Analyst 会更方便。

Q2：网络数据集一定要用真实道路限速吗？

不一定，但要说明假设。真实限速最好；没有限速时，可以按道路等级设置经验速度。报告中必须写明速度字段如何得到，否则最短时间路径缺少依据。

Q3：为什么最短距离路径和最短时间路径结果一样？

通常是因为所有道路速度设置成了同一个值。此时通行时间与道路长度成正比，所以两种结果很容易一致。要体现物流路径规划的实际意义，应按道路等级、限速或拥堵情况设置不同速度。

Q4：客户点离道路有一点距离，能不能直接参与路径规划？

可以，但需要通过搜索容差把点定位到最近网络边上。容差不能太小，否则点无法定位；也不能太大，否则可能吸附到错误道路。建议在报告中说明搜索容差，并抽查异常点。

Q5：道路交叉口是不是都要打断？

不是。普通平面交叉口需要连通；但高架桥、隧道、立交桥的空间交叉不一定能通行。是否打断要根据道路层级、高程字段或实际通行关系判断。

Q6：GIS物流路径规划报告里必须写算法吗？

建议写，但不必展开过深。可以说明路径规划本质是基于网络图的最小成本路径搜索，常见算法包括 Dijkstra 或 A*。更重要的是写清楚网络数据集、阻抗字段和通行约束，因为这些会直接影响结果。

结论：网络数据集质量决定物流路径规划质量

GIS物流路径规划报告的关键，不是把路径线画得好看，而是把网络数据集建得可靠。道路连通性、投影坐标系、长度字段、速度字段、阻抗设置和单行限制，都会直接影响最终路径。

如果你要完成一份可交付的物流路径规划报告，可以按本文流程组织：先准备道路和配送点数据，再清洗拓扑、建立网络数据集、配置成本字段，最后运行路径分析并验证结果。这样写出来的报告不仅有地图结果，也能解释“为什么这条路线是合理的最优路径”。
