景观可视域分析报告?GIS三维功能咋用?
很多同学在做“景观可视域分析报告?GIS三维功能咋用?”这类作业或项目时，最容易卡在两个地方：一是不知道 GIS 三维功能到底能分析什么，二是不知道可视域分析结果怎样整理成一份能交付的景观可视域分析报告。本文以景观视廊、观景点、建筑遮挡和地形起伏为典型场景，讲清楚三维 GIS 可视域分析的基本流程、参数设置、结果检查和报告写法。
引言：景观可视域分析报告要解决什么问题
景观可视域分析报告的核心不是“做一张好看的三维图”，而是回答一个具体问题：从某个观察点、观景平台、道路节点或建筑窗口出发，哪些区域能看见，哪些区域被地形、建筑、植被或设施遮挡。
在实际项目中，可视域分析常用于以下场景：
- 判断观景台是否能看到山体、水面、地标建筑或城市天际线。
- 评估新建建筑是否遮挡重要景观视廊。
- 分析景区游线沿线的可见范围和重点景观暴露程度。
- 辅助风貌管控、城市设计、文旅规划和环境影响评价。
- 制作景观可视域分析报告中的三维分析图、可见区统计表和结论说明。
如果只用二维地图，很难表达“高度”和“遮挡”。这时就需要使用 GIS 三维功能，把地形、建筑和观察点放到同一个三维场景里，再进行可视域计算。
背景：为什么二维 GIS 不够用
二维 GIS 擅长处理平面位置关系，例如点是否落在面内、道路长度、缓冲区范围等。但景观可视域分析关注的是“视线能不能穿过去”，这与高程、建筑高度、观察者高度和目标高度密切相关。
例如，在平面地图上，观景台到湖面之间可能没有明显障碍；但在三维场景中，二者之间可能有山脊、楼栋或高架设施遮挡。二维图上看起来“距离很近”，并不代表实际可见。
因此，制作景观可视域分析报告时，至少需要准备以下数据：
- DEM 或 DSM：DEM 表示地面高程，DSM 通常包含建筑、树冠等地表物高度。
- 观察点数据：如观景台、道路节点、建筑窗口、摄像头位置等。
- 建筑物数据：可为带高度字段的面数据，也可为三维模型数据。
- 研究范围边界：用于限制分析区域，避免无意义的大范围计算。
- 坐标系信息：最好使用投影坐标系，便于距离、高度和面积计算。
如果数据基础不准确，后面的三维 GIS 可视域分析结果也会偏差很大。报告里的结论看似专业，但实际可能经不起复核。
原理：GIS 三维功能如何判断可见与不可见
GIS 三维功能中的可视域分析，本质上是在观察点和地表或目标点之间构建大量视线。系统会沿着每条视线检查中间是否存在高程更高的障碍物。如果视线被地形或建筑挡住，该区域就会被判定为不可见；如果视线无遮挡，则判定为可见。

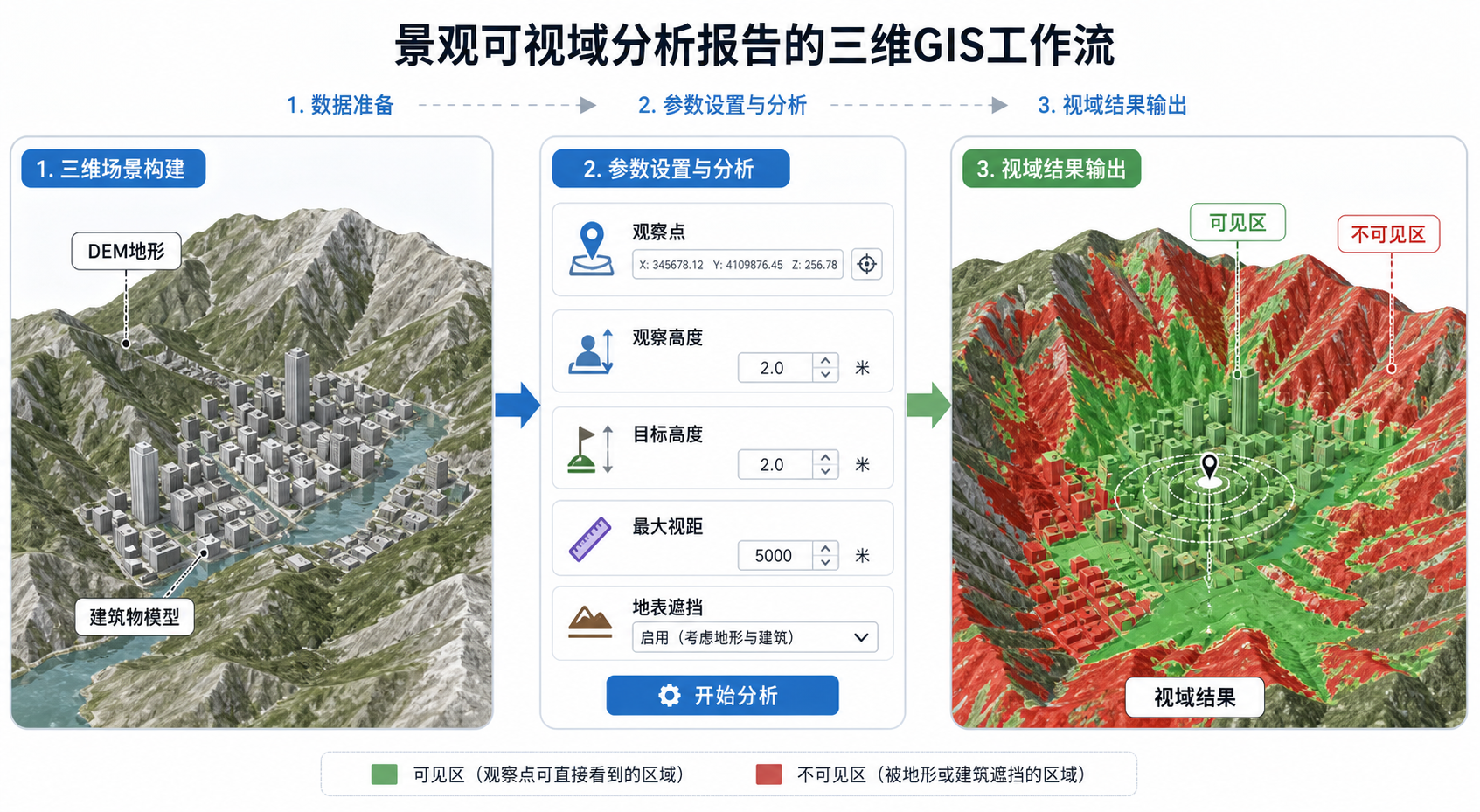

可以把它理解为下面这个过程：
- 确定观察点位置和观察高度。
- 确定分析半径或最大视距。
- 读取 DEM、DSM 或三维建筑的高度信息。
- 从观察点向周围每个方向发出视线。
- 比较视线高度与沿途地形、建筑高度。
- 输出可见区和不可见区。
在 ArcGIS Pro、QGIS、Cesium 或其他三维 GIS 平台中，界面和工具名称不同，但原理基本一致。关键参数包括观察点高度、目标高度、最大视距、垂直视角、水平视角、地形数据精度和是否考虑建筑物遮挡。
步骤：用 GIS 三维功能完成景观可视域分析报告
步骤一：明确分析对象和报告问题
开始建模前，不要急着打开软件。先明确景观可视域分析报告要回答的问题：
- 观察点在哪里？是单个观景台，还是一组道路节点？
- 需要看见什么？山体、水面、地标、城市界面，还是整体开敞景观？
- 分析范围多大？500 米、2 公里、5 公里，还是整个景区？
- 是否需要考虑建筑物高度和树木遮挡？
- 最终成果是技术报告、规划图件，还是汇报展示图？
问题越明确，GIS 三维功能的参数越容易设置。否则容易出现“算出来一张图，但不知道说明什么”的情况。
步骤二：准备 DEM、建筑和观察点数据
可视域分析对数据质量非常敏感。常见数据准备方式如下：
- 地形起伏明显区域：优先使用 DEM，重点保证高程精度和坐标系正确。
- 城市景观区域：建议使用 DSM 或建筑物高度数据，因为建筑遮挡往往比地形更重要。
- 景区或山地项目：可先使用 DEM 做地形可视域，再叠加建筑、植被或设施进行解释。
- 观察点：建议保存为点要素，并增加名称、观察高度、说明等字段。
如果使用 ArcGIS Pro，可以将 DEM 加载到局部场景或全局场景中，再叠加观察点和建筑物面。若使用 QGIS，可以借助 QGIS 3D Map View 查看地形效果，并结合可视域分析插件或 GRASS 工具进行计算。
步骤三：统一坐标系和高程单位
景观可视域分析报告中最常见的错误之一，就是平面坐标单位、高程单位和距离参数不一致。例如，图层是经纬度坐标，工具里却填写了“1000”作为分析距离，软件可能会把它理解成角度或产生不合理结果。
建议遵循以下规则：
- 分析前将数据统一到合适的投影坐标系。
- 平面单位和高程单位尽量统一为米。
- 检查 DEM 的高程值是否合理，例如城市区域不应出现异常负值或极端高值。
- 检查建筑高度字段是否为真实高度，而不是楼层数、层高代码或文本字段。
在报告中，也应注明坐标系统、数据来源和高程基准，这样结果更容易被审查和复核。
步骤四：设置观察点高度和目标高度
观察点高度是影响可视域结果的关键参数。它不是地面高程，而是观察者眼睛相对于地面的高度。
常见设置可参考：
- 普通行人视角：1.5 米至 1.7 米。
- 观景平台护栏后视角：1.6 米至 2 米。
- 建筑窗口视角：楼层高度加上室内视点高度。
- 摄像头或监控点：按安装高度设置。
- 塔楼或观景塔：按平台实际标高设置。
目标高度也很重要。如果只是判断地面是否可见，目标高度可以设为 0 米或接近地面；如果判断是否能看到建筑立面、树冠或景观节点，则应设置相应的目标高度。
步骤五：设置最大视距和视角范围
最大视距不能随便填。视距过小，可能漏掉重要景观目标；视距过大，会增加计算量，也可能让结果包含太多无关区域。
建议按项目类型设置：
- 社区公园或街区尺度：300 米至 1000 米。
- 景区观景点：1 公里至 5 公里。
- 城市天际线或山水格局：可根据规划管控范围设置更大视距。
- 摄像头可视范围：按设备有效识别距离和安装角度设置。
如果观察方向是固定的，例如某个观景平台只朝向湖面，就不应使用 360 度全方向分析，而应设置水平视角范围。这样报告结论更贴近真实使用场景。
步骤六：运行可视域分析并导出结果
在 ArcGIS Pro 中，可使用 Viewshed、Geodesic Viewshed、Line Of Sight 等工具进行分析。一般流程是：加载高程表面，输入观察点，设置观察高度和目标高度，定义最大距离，然后输出可见区栅格或视线结果。
在 QGIS 中，可以通过 GRASS、SAGA 或相关可视域插件完成类似操作。常见流程是：加载 DEM，确保栅格坐标系正确，输入观察点坐标，设置观察高度、最大距离和输出栅格，再将结果符号化为可见与不可见两类。
输出结果后，建议至少生成以下成果：
- 可见区与不可见区分布图。
- 观察点位置图。
- 三维场景截图。
- 可见面积统计表。
- 重要景观目标是否可见的判断表。
步骤七：统计可见面积和关键目标可见性
一份有用的景观可视域分析报告，不能只放一张彩色图。还需要把结果转化为可解释的指标。
常见统计项包括：
- 研究范围总面积。
- 可见区面积。
- 不可见区面积。
- 可见区比例。
- 重点景观目标是否位于可见区内。
- 不同观察点之间的可见范围重叠情况。
如果使用栅格结果，可通过栅格重分类和面积统计得到可见面积。如果结果已转成面要素，则可以直接计算面面积，再按可见性字段汇总。
步骤八：组织景观可视域分析报告内容
建议报告结构保持清晰，不要把软件截图简单堆在一起。可按以下逻辑组织：
- 项目背景与分析目的。
- 数据来源与坐标系统。
- 分析方法与 GIS 三维功能说明。
- 观察点设置与参数说明。
- 可视域分析结果图。
- 可见面积和重点目标统计。
- 结果解释与规划建议。
- 数据精度和限制说明。
报告结论要尽量具体。例如，不建议写“景观视野较好”这种空泛表述，而应写“从 1 号观景平台向东南方向可见湖面核心区，但北侧山体背坡区域不可见”。
常见坑：景观可视域分析结果不准的原因
常见坑一：只用 DEM，忽略建筑遮挡
在城市景观项目中，如果只使用 DEM，系统只会考虑地形起伏，不会考虑建筑物高度。这样得到的可见区往往偏大。对于高层建筑密集区域，应尽量使用 DSM、三维建筑模型，或把建筑高度转为栅格表面参与分析。
常见坑二：观察点高度设置错误
有些同学把观察点高度设成建筑总高度，或者把地面高程重复加了一次，导致视点被抬得过高。正确做法是区分“地面高程”和“相对观察高度”。如果工具要求填写相对高度，就只填眼睛或设备相对于地面的高度。
常见坑三：坐标系使用经纬度
使用经纬度坐标直接做距离型分析，容易导致视距和面积统计不可靠。景观可视域分析报告中涉及距离、面积和高程时，建议先投影到适合本地区的平面坐标系。
常见坑四：DEM 分辨率太粗
如果 DEM 分辨率过粗，小山脊、堤岸、道路边坡和局部平台可能无法表达。结果看起来平滑，但细节遮挡关系不真实。山地景区、滨水空间和复杂城市界面尤其要注意这一点。
常见坑五：把软件默认结果直接当结论
可视域分析是模型判断，不是绝对真相。真实可见性还可能受到天气、植被季节变化、建筑立面、玻璃反射、视线角度和人的感知能力影响。报告中应说明模型假设和局限。
方法比较：ArcGIS Pro、QGIS 和三维 WebGIS 怎么选
| 方法 | 适合场景 | 优点 | 注意事项 |
|---|---|---|---|
| ArcGIS Pro 三维分析 | 正式项目、规划分析、需要稳定出图和统计 | 工具体系完整，适合 Viewshed、Line Of Sight 和三维场景表达 | 需要注意许可级别、数据格式和高程表面设置 |
| QGIS 加 GRASS 或插件 | 学习、课程作业、开源工作流 | 免费开源，适合 DEM 可视域和基础空间处理 | 插件差异较大，参数解释需要仔细核对 |
| Cesium 或 WebGIS 三维展示 | 汇报演示、在线交互展示、三维成果发布 | 展示效果好，便于交互查看视点和场景 | 更偏展示端，严肃分析仍建议先在桌面 GIS 中完成 |
| 人工剖面线辅助判断 | 少量关键视线核查 | 直观，适合解释某条视线为什么被遮挡 | 不能替代大范围可视域分析 |
如果目标是完成一份可靠的景观可视域分析报告，推荐先在 ArcGIS Pro 或 QGIS 中完成严肃计算，再用三维场景截图或 WebGIS 三维视图辅助表达。
检查清单：提交报告前逐项核对
- 是否明确说明观察点位置、数量和设置依据？
- 是否说明 DEM、DSM、建筑物和影像数据来源？
- 是否统一了坐标系、高程单位和距离单位？
- 观察高度和目标高度是否符合真实场景？
- 最大视距是否与项目尺度匹配？
- 是否考虑建筑物、地形或其他主要遮挡物？
- 是否输出可见区、不可见区和观察点图层？
- 是否统计可见面积和可见比例？
- 是否对重点景观目标逐一判断可见性？
- 是否在报告中说明模型假设和数据精度限制？
FAQ：景观可视域分析报告常见问题
GIS 三维功能一定要有三维模型才能做可视域分析吗？
不一定。最基础的可视域分析可以只基于 DEM 完成，用来判断地形遮挡。但如果研究对象在城市或建筑密集区，仅用 DEM 往往不够，需要加入 DSM、建筑高度数据或三维建筑模型。
景观可视域分析报告中可见面积怎么计算？
如果输出是栅格，可以统计可见像元数量，再乘以单个像元面积。如果输出是面数据，可以直接计算可见区面面积。计算前要确认数据在投影坐标系下，面积单位通常应为平方米或公顷。
ArcGIS Pro 里的 Viewshed 和 Line Of Sight 有什么区别？
Viewshed 主要用于生成一片区域的可见和不可见范围，适合制作景观可视域分析报告中的可见区分布图。Line Of Sight 更适合检查某一条或几条具体视线是否被遮挡，常用于解释关键景观目标为什么看得见或看不见。
QGIS 可以做景观可视域分析吗？
可以。QGIS 可结合 GRASS、SAGA 或相关插件进行 DEM 可视域分析，也可以使用 QGIS 3D Map View 查看三维地形效果。需要注意的是，不同插件的参数名称和输出结果可能不同，建议先用小范围数据测试。
为什么我的可视域结果全是可见或全是不可见？
通常与参数或数据错误有关。优先检查坐标系是否为经纬度、观察点是否落在 DEM 覆盖范围内、高程单位是否正确、观察高度是否异常、最大视距是否过大或过小，以及 NoData 区域是否参与了计算。
可视域分析能不能代表真实人眼看到的景观效果？
不能完全代表。GIS 可视域分析主要判断几何视线是否被遮挡，它不直接模拟空气能见度、光照、色彩识别、树叶季节变化和人的视觉感知。报告中应把它表述为“基于地形和遮挡物的可见性模拟结果”。
结论：GIS 三维功能的重点是让可视关系可计算、可解释
制作景观可视域分析报告时，GIS 三维功能的价值不只是展示三维场景，而是把观察点、地形、建筑和视线关系转化为可计算、可统计、可解释的结果。
一个可靠的工作流应包括：明确问题、准备高程和遮挡数据、统一坐标系、设置观察参数、运行可视域分析、统计可见面积、核查关键视线，最后把结果写成有依据的报告结论。
对 GIS 初学者来说，先用一个观察点和一小块 DEM 跑通流程，再逐步加入建筑高度、多个观察点和三维展示，是掌握景观可视域分析最稳妥的方式。
