ArcGIS模型构建器咋用?批量处理怎么连?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

很多刚接触 ArcGIS 的同学都会问：ArcGIS模型构建器咋用?批量处理怎么连? 这个问题的核心不是“把工具拖进去”那么简单，而是要弄清楚模型构建器里数据、工具、参数、迭代器之间如何连接，才能真正实现批量裁剪、批量投影、批量缓冲区、批量字段计算等重复性 GIS 任务。

引言：ArcGIS模型构建器适合解决什么问题

ArcGIS 模型构建器，也就是 ModelBuilder，是 ArcGIS Desktop 和 ArcGIS Pro 中用于可视化搭建地理处理流程的工具。它可以把多个地理处理工具按顺序连接起来，让一个输入数据自动经过多个步骤，最终输出结果。

如果你的工作中经常遇到下面这些任务，ArcGIS模型构建器就很适合：

  • 对一个文件夹里的多个 shp 图层批量裁剪。
  • 把多个要素类统一转换坐标系。
  • 对多个行政区分别生成缓冲区。
  • 批量添加字段、计算字段、导出结果。
  • 把一个固定流程保存下来，下次直接运行。

简单说，模型构建器适合处理“步骤固定、数据重复、参数规律明确”的 GIS 工作。如果每次都手动点工具，容易漏步骤、选错参数，也不利于复用。

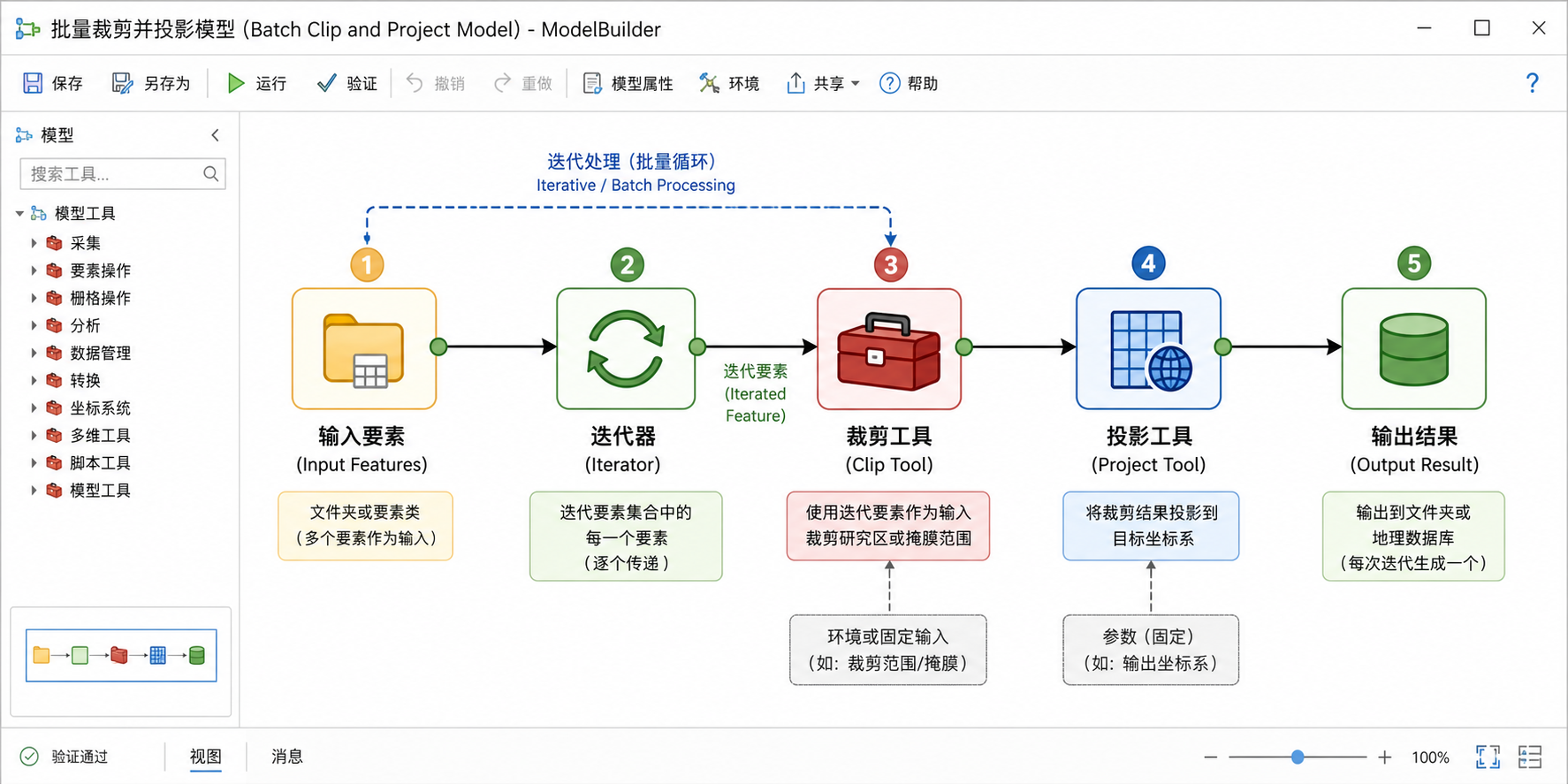

ArcGIS模型构建器批量处理怎么连的工作流示意图
ArcGIS模型构建器的典型批量处理连接逻辑：输入数据、迭代器、工具参数和输出结果依次相连。

背景：为什么模型看起来连上了，运行却不对

很多人第一次使用 ArcGIS模型构建器时，会遇到这样的情况：工具已经拖进模型，线也连上了，但运行后不是报错，就是只处理了一个图层，或者输出结果被覆盖。

常见原因主要有四类：

  • 没有使用迭代器：只是把一个输入图层连到工具上，所以模型只处理一个数据。
  • 变量连接方向错误：把输入连到了不该连的参数上，例如把裁剪面误连成输入要素。
  • 输出命名没有使用内联变量：每次循环都输出同一个文件名，导致结果被覆盖。
  • 中间数据和最终数据没区分：流程多一步后，后续工具没有接到正确的上一步结果。

所以，想真正学会 ArcGIS模型构建器，重点不是记住按钮位置，而是理解模型中不同节点的含义和连接逻辑。

原理：模型构建器里的节点和连接线是什么意思

在 ArcGIS模型构建器中，模型通常由三类对象组成：数据变量、工具、派生数据。

  • 数据变量：通常显示为椭圆形，代表输入图层、字段、路径、数值、字符串等参数。
  • 工具：通常显示为矩形，代表某个地理处理工具，例如 Clip、Buffer、Project。
  • 派生数据：工具运行后产生的输出结果，也会作为后续工具的输入。

连接线代表参数关系。比如把一个面图层连接到 Clip 工具的“裁剪要素”参数，就表示用这个面图层去裁剪其他数据；把道路图层连接到 Clip 工具的“输入要素”参数，就表示道路是被裁剪对象。

批量处理的关键是迭代器。迭代器可以逐个读取文件夹、工作空间或要素类中的数据，每读取一个数据，就把它传给后面的工具运行一次。常见迭代器包括：

  • Iterate Feature Classes：遍历地理数据库或文件夹中的要素类。
  • Iterate Files：遍历普通文件，例如 tif、csv、shp 等。
  • Iterate Rasters：遍历栅格数据。
  • Iterate Rows：按表记录逐行迭代。
  • Iterate Field Values：按字段唯一值迭代。

理解了这一点，ArcGIS模型构建器批量处理怎么连就清楚了：先用迭代器逐个取数据，再把每次取到的数据连接到处理工具，最后用动态输出名称保存结果。

步骤：用 ArcGIS模型构建器实现批量裁剪

下面以一个常见任务为例：把一个文件夹中的多个 shp 图层，按照同一个行政区面图层进行批量裁剪，并把结果输出到指定文件夹。

1. 准备数据和文件夹

建议先整理好数据目录，避免模型运行时路径混乱。

  • 输入文件夹：存放需要批量裁剪的 shp 图层。
  • 裁剪面图层：例如研究区边界、行政区范围。
  • 输出文件夹：存放裁剪后的结果。

如果使用 ArcGIS Pro，建议优先把数据放在文件地理数据库中，减少中文路径、字段名限制、shp 文件附属文件丢失等问题。

2. 新建模型

  1. 打开 ArcGIS Pro 或 ArcMap。
  2. 在 Catalog 或 Catalog Pane 中找到自己的工具箱。
  3. 右键工具箱，选择新建模型。
  4. 打开 ModelBuilder 界面。

模型建议先保存，再开始搭建。保存后的模型可以反复修改，也可以作为工具运行。

3. 添加迭代器

在模型构建器菜单中选择插入迭代器，使用 Iterate Feature Classes。它适合遍历一个工作空间中的多个要素类。

需要设置的关键参数包括：

  • Workspace：选择存放输入图层的文件夹或地理数据库。
  • Wildcard：可选，用于筛选名称，例如 road*。
  • Feature Type：可选，可限定点、线、面类型。
  • Recursive：如果需要遍历子文件夹，可启用递归。

迭代器运行后通常会产生两个输出变量：一个是当前要素类，另一个是名称变量。名称变量后面会用于动态命名输出结果。

4. 添加 Clip 裁剪工具

把 Clip 工具拖入模型。Clip 工具有两个核心输入：

  • Input Features：被裁剪的数据，也就是迭代器每次读出来的当前图层。
  • Clip Features：用于裁剪的范围面，例如研究区边界。

连接时要特别注意：迭代器输出的当前要素类，要连接到 Clip 的 Input Features。裁剪范围面图层要连接到 Clip Features。

5. 设置批量输出名称

这是 ArcGIS模型构建器批量处理最容易出错的一步。输出路径不能每次都写成同一个文件名，否则循环过程中会不断覆盖前一次结果。

可以使用内联变量替换，例如：

D:GIS_Outputclip_%Name%.shp

其中 %Name% 是迭代器产生的名称变量。模型每处理一个输入图层，都会把对应名称带入输出路径，例如：

  • clip_road.shp
  • clip_river.shp
  • clip_building.shp

如果输出到文件地理数据库，可以写成类似：

D:GIS_Outputresult.gdbclip_%Name%

注意，地理数据库中的要素类名称不能包含点号、空格和部分特殊字符。如果输入文件名不规范，建议先统一重命名。

6. 验证模型并运行

模型搭建完成后，先点击验证。验证通过后，运行模型。运行完成后检查：

  • 输出文件数量是否与输入图层数量一致。
  • 输出图层范围是否确实被裁剪到研究区内。
  • 属性表字段是否保留正常。
  • 是否有空结果或明显异常结果。

如果只输出了一个文件，优先检查是否使用了迭代器，以及输出名称是否使用了 %Name% 这样的内联变量。

步骤：批量投影、缓冲区和多工具串联怎么连

ArcGIS模型构建器不只能做单个工具的批量运行，还可以把多个工具串联起来。例如：先批量投影，再批量裁剪，最后批量生成缓冲区。

1. 多工具串联的基本规则

多工具串联时，后一个工具的输入通常应连接前一个工具的输出，而不是重新连接最原始的输入。

例如流程是：

  1. Iterate Feature Classes 读取每个输入图层。
  2. Project 将图层投影到目标坐标系。
  3. Clip 使用研究区边界裁剪投影后的图层。
  4. Buffer 对裁剪结果生成缓冲区。

那么连接关系应是：

  • 迭代器输出连接到 Project 的输入要素。
  • Project 输出连接到 Clip 的输入要素。
  • 研究区边界连接到 Clip 的裁剪要素。
  • Clip 输出连接到 Buffer 的输入要素。

如果把 Buffer 仍然接在原始输入数据上，模型虽然能运行，但结果就不是“裁剪后的缓冲区”，而是“原始数据的缓冲区”。

2. 中间数据怎么处理

复杂模型中会产生很多中间结果，例如投影后的临时图层、裁剪后的临时图层。如果每一步都保存为正式文件，输出目录会很乱。

建议做法：

  • 关键最终成果保存到正式输出目录。
  • 中间结果可设置为中间数据。
  • 调试阶段先不要删除中间数据，方便检查哪一步出错。
  • 模型稳定后，再清理不需要保留的中间数据。

在 ArcGIS Pro 中，也可以使用临时工作空间或默认地理数据库来存放过渡结果，但要注意路径权限和磁盘空间。

常见坑：ArcGIS模型构建器批量处理失败的原因

1. 输出被覆盖

这是最常见的问题。原因是输出路径写死了，例如每次都输出为 result.shp。解决办法是使用迭代器名称变量：

D:Outputresult_%Name%.shp

如果同名数据已经存在，还要检查是否允许覆盖输出。即使允许覆盖，也不建议依赖覆盖机制来管理批量结果。

2. 迭代器没有连接到正确参数

例如做批量裁剪时，迭代器输出应连接到 Input Features，而不是 Clip Features。连接错了，模型可能会报错，也可能会得到完全相反的结果。

3. 坐标系不一致导致结果偏移

裁剪、缓冲区、叠加分析等工具对坐标系比较敏感。如果输入图层和裁剪范围坐标系不同，ArcGIS 通常可以即时投影显示，但分析结果仍可能出现偏差。

建议在模型前面增加 Project 工具，把所有参与分析的数据统一到同一个投影坐标系。做面积、距离、缓冲区时，不建议直接使用地理坐标系的经纬度单位。

4. shp 文件名或字段名不规范

shp 格式存在字段名长度限制，也容易受路径、编码、附属文件影响。如果批量处理经常报字段、路径或写入错误，可以尝试输出到文件地理数据库。

5. 模型运行顺序不符合预期

有时工具之间看起来有连接，但并没有真正建立依赖关系。可以使用前置条件来控制运行顺序。例如必须先完成投影，再进行裁剪，就要确保 Clip 依赖 Project 的输出结果。

方法比较：模型构建器、批处理工具和 ArcPy 该怎么选

方法 适合场景 优点 限制
ArcGIS模型构建器 固定流程、多步骤地理处理、需要可视化搭建 直观、易调试、适合教学和日常生产 复杂逻辑和异常处理能力有限
工具批处理 同一个工具对多个输入重复运行 上手快，不需要搭模型 不适合多工具串联和复杂流程
ArcPy 脚本 大量数据、复杂条件、需要日志和自动化部署 灵活、可复用、适合工程化 需要 Python 基础，调试门槛更高

如果你是 GIS 初学者或刚做项目流程整理，建议先用 ArcGIS模型构建器把流程跑通。等流程稳定、数据量变大、逻辑变复杂后，再考虑把模型导出为 Python 脚本或改写为 ArcPy 自动化脚本。

检查清单：运行模型前后应该检查什么

运行前检查

  • 输入数据路径是否有效，是否包含中文、空格或特殊字符。
  • 输入数据类型是否一致，例如都是点、线或面。
  • 坐标系是否统一，尤其是涉及面积、长度、缓冲区时。
  • 迭代器是否选择正确，例如要素类、文件、栅格不要混用。
  • 工具参数连接是否正确，输入和裁剪范围不要接反。
  • 输出名称是否使用了内联变量，避免结果覆盖。
  • 输出工作空间是否有写入权限和足够磁盘空间。

运行后检查

  • 输出数量是否符合预期。
  • 空间范围是否正确，没有偏移、空白或异常扩大。
  • 属性表记录数和字段是否合理。
  • 日志中是否有警告信息。
  • 抽查几个结果与手动处理结果是否一致。

建议不要一开始就跑几百个数据。先用 2 到 3 个样本图层测试模型，确认连接、命名、坐标系和输出都正确后，再批量运行完整数据。

FAQ：ArcGIS模型构建器常见问题

ArcGIS模型构建器咋用才算入门？

能完成一个“输入数据经过多个工具处理并输出结果”的流程，就算基本入门。更进一步，需要掌握迭代器、内联变量、前置条件和中间数据管理，这些才是批量处理的关键。

ArcGIS模型构建器批量处理怎么连？

一般连接顺序是：迭代器读取输入数据，迭代器输出连接到处理工具的输入参数，工具输出再连接到下一个工具，最终输出名称使用 %Name% 等内联变量动态生成。不要把所有工具都直接连到原始输入上，要按处理顺序连接上一步的输出。

为什么模型只处理了一个图层？

通常是因为没有使用迭代器，或者虽然添加了迭代器，但工具输入仍然连接的是固定图层。应检查当前要素类变量是否真正连接到了目标工具的输入参数。

为什么批量输出结果都被覆盖了？

因为输出文件名写成了固定名称。批量处理时应使用内联变量，例如 clip_%Name%，让每次循环生成不同结果。

模型构建器能不能替代 ArcPy？

不能完全替代。ArcGIS模型构建器适合可视化流程搭建和常规批量处理；ArcPy 更适合复杂判断、错误捕获、日志记录和无人值守自动化。实际工作中可以先用模型构建器验证流程，再根据需要转为 ArcPy。

ArcGIS Pro 和 ArcMap 的模型构建器用法一样吗？

核心思想基本一致，都是数据、工具、变量和连接关系。但界面位置、工具箱管理、工程结构和部分工具参数会有差异。新项目建议优先使用 ArcGIS Pro，因为它对工程管理、地理数据库和现代工作流支持更好。

结论：先理清流程，再用模型构建器批量化

ArcGIS模型构建器的重点不是把工具简单拖进画布，而是把 GIS 处理流程拆成清晰的输入、工具、输出和循环关系。对于“ArcGIS模型构建器咋用?批量处理怎么连?”这个问题，可以记住一个基本公式：迭代器负责批量读取，工具负责处理，内联变量负责动态命名，上一步输出负责连接下一步输入。

实际项目中，建议先用少量样本数据测试模型，确认坐标系、参数、输出路径和结果质量都正确后，再批量运行完整数据。这样既能减少重复操作，也能降低批量处理出错的风险。
