矢量切片配图怎么改?Style文件如何写? 这是很多 WebGIS 初学者在拿到 MVT、PBF、MBTiles 或在线矢量瓦片服务后最常遇到的问题：数据能加载，但道路、面、水系、标注的颜色和显示规则不符合项目要求，不知道应该改哪里。

本文以常见的 Mapbox Style 规范为主线，讲清楚矢量切片配图的基本思路、Style 文件的核心结构、图层样式怎么写，以及在 MapLibre GL JS、OpenLayers、GeoServer、Tippecanoe 等工作流中容易踩到的坑。

引言：矢量切片配图不是改瓦片，而是改 Style 文件

栅格瓦片的样式已经被“烤”进图片里，想改颜色通常需要重新制图、重新切片。矢量切片不同，它保存的是点、线、面等矢量要素，浏览器或客户端会根据 Style 文件实时渲染。

所以，当你问“矢量切片配图怎么改”时，大多数情况下答案不是重新生成 PBF 文件，而是检查和修改 Style JSON 文件。

简单理解：矢量切片负责提供空间数据，Style 文件负责告诉地图“哪些图层显示、用什么颜色、什么比例尺显示、标注如何排布”。

背景：什么时候需要修改矢量切片 Style 文件

在实际项目中，以下场景都会涉及矢量切片配图：

• 已有矢量瓦片服务，但地图颜色不符合项目 UI 规范。
• 道路、水系、建筑、行政区等图层显示顺序不正确。
• 某些图层在小比例尺不该显示，导致地图太乱。
• 中文标注没有显示，或者标注字段取错了。
• 从 OpenStreetMap、自然资源数据、GeoServer 或 PostGIS 生成了矢量切片，需要自定义样式。
• 前端使用 MapLibre GL JS 或 OpenLayers 加载 MVT，希望实现类似底图的效果。

矢量切片 Style 文件最常见的形式是一个 JSON 文件，通常叫做 style.json。它可以放在本地服务器，也可以通过在线 URL 加载。

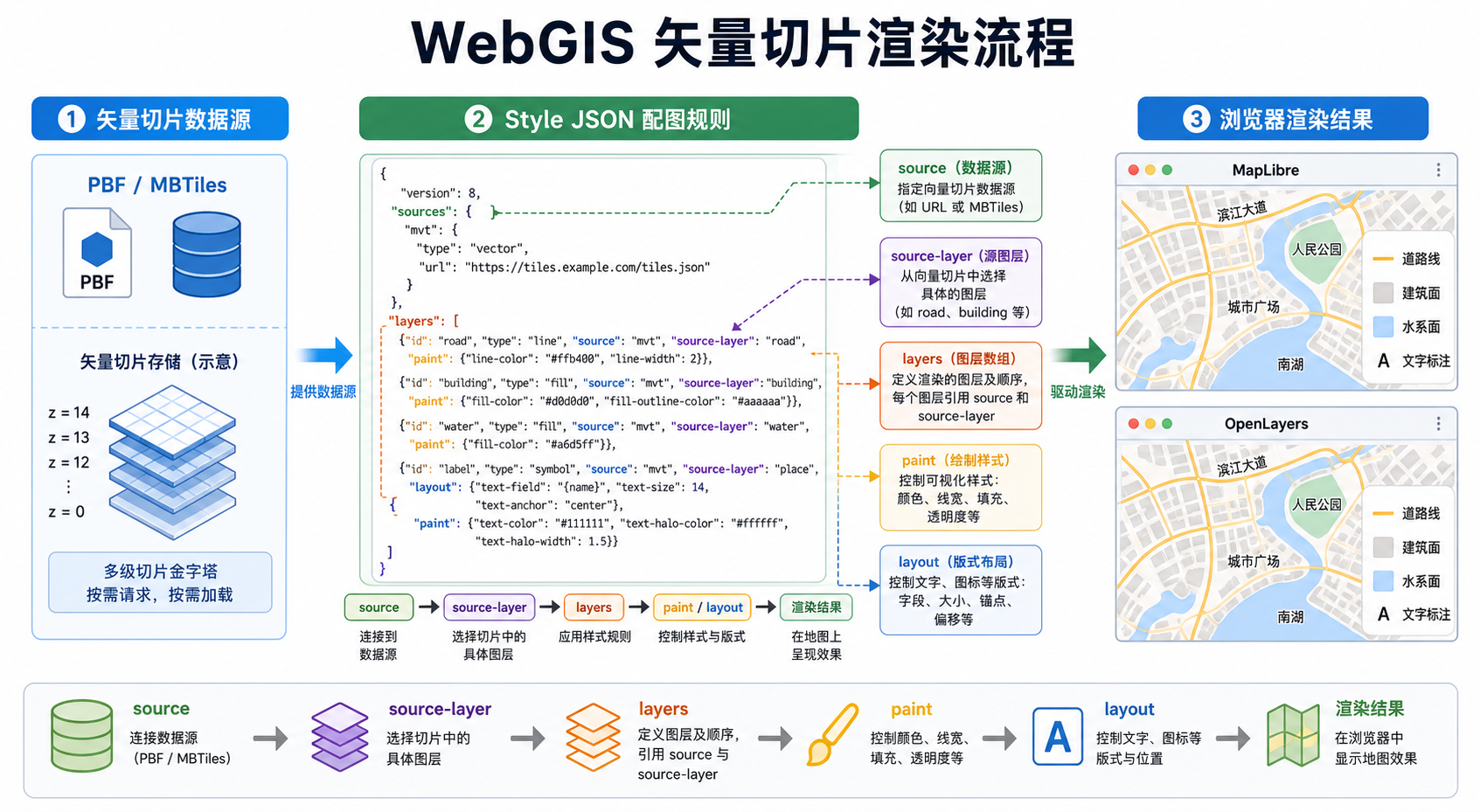

原理：Style 文件到底控制了什么

Mapbox Style 规范中的 Style 文件主要由几个部分组成：

字段	作用	常见问题
version	Style 规范版本，常见值为 8	版本写错会导致前端库无法识别
sources	定义矢量切片、栅格瓦片、GeoJSON 等数据源	瓦片 URL、协议、坐标范围配置错误
source-layer	指定矢量切片内部的图层名	名称和切片内部图层不一致，导致不显示
layers	定义每个地图图层的渲染方式	顺序、类型、过滤条件、比例尺设置不正确
paint	控制颜色、宽度、透明度、填充等视觉效果	字段写法或颜色格式错误
layout	控制可见性、文字字段、图标、线标注排布等	标注字段、字体、图标资源缺失
filter	按属性筛选要素	字段名或属性值和数据不一致

一个矢量切片图层能不能显示，通常取决于三件事：

1. sources 中的数据源 URL 是否可访问。
2. source-layer 是否等于矢量切片内部真实图层名。
3. layers 中的 type、paint、layout 是否符合规范。

步骤：从零写一个可用的 Style 文件

步骤一：确认矢量切片服务地址

首先要确认你的矢量切片服务地址。常见形式如下：

https://example.com/tiles/{z}/{x}/{y}.pbf

如果是本地 MBTiles 发布出来的服务，也可能是：

http://localhost:8080/data/city/{z}/{x}/{y}.pbf

注意，浏览器访问 PBF 时，服务端通常需要正确返回 MIME 类型。常见类型包括：

application/x-protobuf
application/vnd.mapbox-vector-tile

步骤二：确认 source-layer 名称

这是矢量切片配图最容易出错的地方。source-layer 不是你在 Style 文件里随便起的名字，而是矢量切片内部真实的图层名。

例如，一个城市底图可能包含这些 source-layer：

• water：水系面
• building：建筑面
• road：道路线
• place：地名点
• boundary：行政边界线

如果切片内部图层叫 roads，但你在 Style 中写成 road，该图层就不会显示。

步骤三：编写基础 Style JSON

下面是一个简化但完整的 Style 文件示例，包含背景、水系、建筑、道路和文字标注。

{
  "version": 8,
  "name": "gisyxs-basic-vector-style",
  "sources": {
    "city-vector": {
      "type": "vector",
      "tiles": [
        "https://example.com/tiles/{z}/{x}/{y}.pbf"
      ],
      "minzoom": 0,
      "maxzoom": 14
    }
  },
  "layers": [
    {
      "id": "background",
      "type": "background",
      "paint": {
        "background-color": "#f7f3e8"
      }
    },
    {
      "id": "water-fill",
      "type": "fill",
      "source": "city-vector",
      "source-layer": "water",
      "paint": {
        "fill-color": "#a7cce8",
        "fill-opacity": 0.9
      }
    },
    {
      "id": "building-fill",
      "type": "fill",
      "source": "city-vector",
      "source-layer": "building",
      "minzoom": 14,
      "paint": {
        "fill-color": "#d6c4aa",
        "fill-opacity": 0.75
      }
    },
    {
      "id": "road-line",
      "type": "line",
      "source": "city-vector",
      "source-layer": "road",
      "paint": {
        "line-color": "#ffffff",
        "line-width": [
          "interpolate",
          ["linear"],
          ["zoom"],
          8, 0.5,
          12, 1.5,
          16, 6
        ]
      }
    },
    {
      "id": "place-label",
      "type": "symbol",
      "source": "city-vector",
      "source-layer": "place",
      "minzoom": 6,
      "layout": {
        "text-field": ["get", "name"],
        "text-size": [
          "interpolate",
          ["linear"],
          ["zoom"],
          6, 10,
          12, 14
        ],
        "text-anchor": "center"
      },
      "paint": {
        "text-color": "#333333",
        "text-halo-color": "#ffffff",
        "text-halo-width": 1.2
      }
    }
  ]
}

这个 Style 文件已经具备基本配图能力。你只需要把 tiles 地址和 source-layer 名称改成自己的即可。

步骤四：在 MapLibre GL JS 中加载 Style 文件

MapLibre GL JS 是目前常用的开源矢量瓦片渲染库。基本加载方式如下：

const map = new maplibregl.Map({
  container: 'map',
  style: '/styles/gisyxs-basic-vector-style.json',
  center: [116.397, 39.908],
  zoom: 10
});

如果不想单独维护 JSON 文件，也可以在前端直接写对象。但在正式项目中，建议把 Style 文件独立出来，便于版本管理和多人协作。

步骤五：修改颜色、线宽和透明度

如果只是改矢量切片配图颜色，通常改 paint 即可。

例如，把水系改成更浅的蓝色：

"paint": {
  "fill-color": "#b9ddf2",
  "fill-opacity": 0.85
}

把道路颜色改成灰色并设置随缩放级别变宽：

"paint": {
  "line-color": "#8f8f8f",
  "line-width": [
    "interpolate",
    ["linear"],
    ["zoom"],
    8, 0.4,
    12, 1.2,
    16, 5
  ]
}

这里的 ["zoom"] 表示当前地图缩放级别。通过缩放表达式，可以让道路在小比例尺细一些，在大比例尺粗一些。

步骤六：按属性分类配图

矢量切片的优势之一是可以按属性渲染。例如道路图层里有 class 字段，值可能是 motorway、primary、secondary、residential。

可以用 match 表达式设置不同道路颜色：

"paint": {
  "line-color": [
    "match",
    ["get", "class"],
    "motorway", "#e892a2",
    "primary", "#f2c280",
    "secondary", "#f0d9a2",
    "residential", "#ffffff",
    "#cccccc"
  ],
  "line-width": 2
}

最后一个 "#cccccc" 是默认颜色。当字段值没有匹配到前面的条件时，会使用这个颜色。

步骤七：设置图层显示比例尺

矢量切片配图不能只考虑颜色，还要考虑比例尺。过早显示建筑、POI、乡村道路，会让地图非常拥挤。

可以通过 minzoom 和 maxzoom 控制显示范围：

{
  "id": "building-fill",
  "type": "fill",
  "source": "city-vector",
  "source-layer": "building",
  "minzoom": 14,
  "paint": {
    "fill-color": "#d8c8b0"
  }
}

这表示建筑面从 14 级开始显示。对于城市级底图，这是比较常见的做法。

步骤八：处理中文标注

文字标注通常使用 symbol 图层。关键字段是 text-field。

"layout": {
  "text-field": ["get", "name"],
  "text-size": 12
}

如果你的中文字段叫 name_zh，就要改成：

"layout": {
  "text-field": ["get", "name_zh"],
  "text-size": 12
}

如果字段不存在，标注不会显示。排查时应先确认矢量切片属性字段，而不是只盯着前端代码。

常见坑：Style 文件写了但地图不显示

1. source-layer 写错

这是最常见的问题。source-layer 必须与矢量切片内部图层名完全一致，包括大小写。

排查方法：

• 查看切片生成工具的配置文件。
• 使用矢量瓦片检查工具查看 PBF 内部图层。
• 如果来自 GeoServer，检查发布的图层名和 TileJSON 信息。
• 如果来自 Tippecanoe，检查输入数据生成时的 layer 名称。

2. 图层顺序不对

Style 文件中 layers 数组的顺序就是绘制顺序。一般规则是：

1. 背景在最底层。
2. 水系、土地利用等面图层靠下。
3. 道路、边界等线图层在面图层上方。
4. 文字和图标标注放在最上方。

如果建筑面放在道路图层后面，建筑可能会盖住道路。

3. 数据坐标系与瓦片方案不匹配

Web 矢量瓦片通常使用 Web Mercator 瓦片方案，也就是 EPSG:3857。如果你从本地数据生成切片，数据源坐标系、切片工具参数和前端底图坐标系要保持一致。

常见表现包括：

• 地图空白。
• 要素出现在错误位置。
• 缩放到某一级后才偶尔显示。
• 和影像底图明显错位。

4. 字段名和属性值不一致

很多人按示例写了 ["get", "class"]，但自己的数据字段叫 type、road_type 或 fclass。这种情况下表达式不会按预期工作。

写分类样式前，先确认字段名和字段值。不要直接复制别人的 Style 文件。

5. 字体或图标资源缺失

如果 Style 文件中使用了 glyphs、sprite 或图标字段，而服务端没有提供相应资源，文字和图标可能无法显示。

简单项目可以先不用图标，只保留文字标注，等基础显示正常后再接入 sprite 图标资源。

6. 跨域或 MIME 类型错误

前端加载在线 PBF、Style JSON、字体和图标时，需要服务端允许跨域访问。否则浏览器控制台会出现 CORS 错误。

如果 PBF 的 MIME 类型不正确，有些环境也可能无法正常解析。发布服务时要检查响应头。

方法比较：几种常见矢量切片配图方式

方式	适用场景	优点	限制
手写 Style JSON	小型项目、学习、样式简单的专题图	可控性强，便于理解原理	复杂底图维护成本较高
基于现有 Style 修改	已有底图样式，需要调整颜色和图层	效率高，适合工程项目	必须理解原 Style 的图层结构
使用可视化样式编辑器	需要频繁调色、多人协作制图	直观，适合制图人员参与	仍需检查导出的 JSON 是否符合前端环境
服务端预定义样式	GeoServer、商业平台或内部地图服务	统一管理，便于权限控制	前端灵活性较低
前端运行时动态改样式	需要主题切换、交互高亮、按条件显示	交互能力强	逻辑复杂时不易维护

对于 GIS 学习和一般 WebGIS 项目，建议先掌握手写 Style JSON，再基于现有样式进行修改。这样遇到地图不显示、颜色不对、标注错乱时，才能快速定位问题。

检查清单：修改矢量切片 Style 文件前后要看什么

每次调整矢量切片配图，可以按下面清单检查：

• Style JSON 是否是合法 JSON，逗号、引号、括号是否正确。
• version 是否为前端渲染库支持的版本。
• sources 中的瓦片 URL 是否能访问。
• PBF 服务是否有跨域权限。
• source-layer 是否等于切片内部真实图层名。
• type 是否与几何类型匹配，例如面用 fill，线用 line，点标注用 symbol。
• paint 中颜色、透明度、线宽是否符合规范。
• layout 中 text-field 字段是否存在。
• 图层顺序是否合理，标注是否在上方。
• minzoom 和 maxzoom 是否导致图层被隐藏。
• 浏览器控制台是否有 JSON、CORS、字体、图标或瓦片请求错误。
• 矢量切片生成时的最大层级是否与前端缩放层级匹配。

FAQ：矢量切片配图常见问题

Q1：矢量切片配图一定要重新切片吗？

不一定。如果只是修改颜色、线宽、透明度、显示比例尺、标注字段，大多数情况下只需要改 Style 文件，不需要重新切片。

但如果切片里没有你需要的属性字段，或者缺少某个图层，例如没有建筑面、没有道路等级字段，那就需要回到数据处理或切片生成环节重新制作。

Q2：Style 文件里的 source 和 source-layer 有什么区别？

source 是 Style 文件中定义的数据源名称，例如 city-vector。source-layer 是矢量切片内部的图层名称，例如 road、building、water。

一个 source 里可以包含多个 source-layer。写样式时两者都要正确。

Q3：为什么我改了 fill-color，面图层颜色没有变化？

常见原因有四个：

• 浏览器缓存了旧的 Style 文件。
• 你修改的不是当前地图实际加载的 Style 文件。
• 该图层被后面的其他图层覆盖。
• source-layer 或过滤条件写错，导致当前图层根本没有渲染。

Q4：道路样式为什么要写两层？

很多底图会把道路写成两层：底层较宽、颜色较深，用作描边；上层较窄、颜色较浅，用作道路主体。这样道路在复杂背景上更清晰。

{
  "id": "road-casing",
  "type": "line",
  "source": "city-vector",
  "source-layer": "road",
  "paint": {
    "line-color": "#c8c8c8",
    "line-width": 4
  }
},
{
  "id": "road-main",
  "type": "line",
  "source": "city-vector",
  "source-layer": "road",
  "paint": {
    "line-color": "#ffffff",
    "line-width": 2
  }
}

注意，描边层要放在主体层前面，也就是先画宽线，再画窄线。

Q5：中文标注不显示，是 Style 文件的问题吗？

可能是，也可能不是。先检查 text-field 字段是否存在，例如 name 或 name_zh。再检查字体资源、glyphs 配置和浏览器控制台错误。

如果字段本身没有中文值，Style 文件无法凭空生成中文标注。

Q6：OpenLayers 能使用这种 Style 文件吗？

OpenLayers 可以加载 MVT 矢量切片，但它原生样式体系和 Mapbox Style 规范不同。实际项目中可以使用相关扩展库解析 Mapbox Style，也可以用 OpenLayers 自己的 Style 函数重写样式逻辑。

如果项目以 Mapbox Style JSON 为主要配置，MapLibre GL JS 通常更直接。

Q7：Style 文件可以做专题图吗？

可以。只要矢量切片中保留了专题字段，就可以通过 match、case、interpolate 等表达式做分类渲染、分级设色和按比例尺变化的符号化。

但要注意，矢量切片通常经过简化和属性筛选，不一定适合所有精细统计分析。分析应在 PostGIS、GeoPandas、ArcGIS Pro 或 QGIS 中完成，前端 Style 更适合展示。

结论：写好 Style 文件的关键是先看清数据结构

矢量切片配图怎么改，核心不是背一堆颜色参数，而是先搞清楚数据源、内部图层、属性字段和显示层级。Style 文件如何写，也不是从完整底图模板硬复制，而是从 sources、source-layer、layers、paint、layout 这几个关键部分逐步搭起来。

实际工作中，建议按“先显示、再分类、再优化”的顺序处理：先让一个简单图层显示出来，再按属性设置颜色和线宽，最后处理比例尺、标注、图标和图层顺序。这样修改矢量切片 Style 文件会更稳，也更容易排查问题。
