ArcGIS拓扑规则详解?面重叠怎么修复?
在做地籍、规划红线、用地现状或行政区面数据整理时，很多同学会遇到“ArcGIS拓扑规则详解?面重叠怎么修复?”这个问题：明明每个面看起来都画好了，叠加检查时却发现相邻面之间有重叠、缝隙或边界不一致，导致面积统计、空间叠加和入库质检都过不了。
本文以 ArcGIS Desktop / ArcGIS Pro 中常见的面拓扑检查为主，重点讲清楚 ArcGIS拓扑规则里与面重叠相关的规则怎么选、怎么建拓扑、怎么定位错误，以及面重叠怎么修复。读完后，你应该能独立完成一次面要素类的拓扑质检和修复流程。
引言：为什么面重叠是 ArcGIS 拓扑检查里最常见的问题
面数据的核心要求通常是“边界闭合、属性正确、相邻关系合理”。如果两个本不应该相交的面发生重叠，后续统计面积时会重复计算，空间叠加时会产生异常小面，制图时也可能出现边界错位。

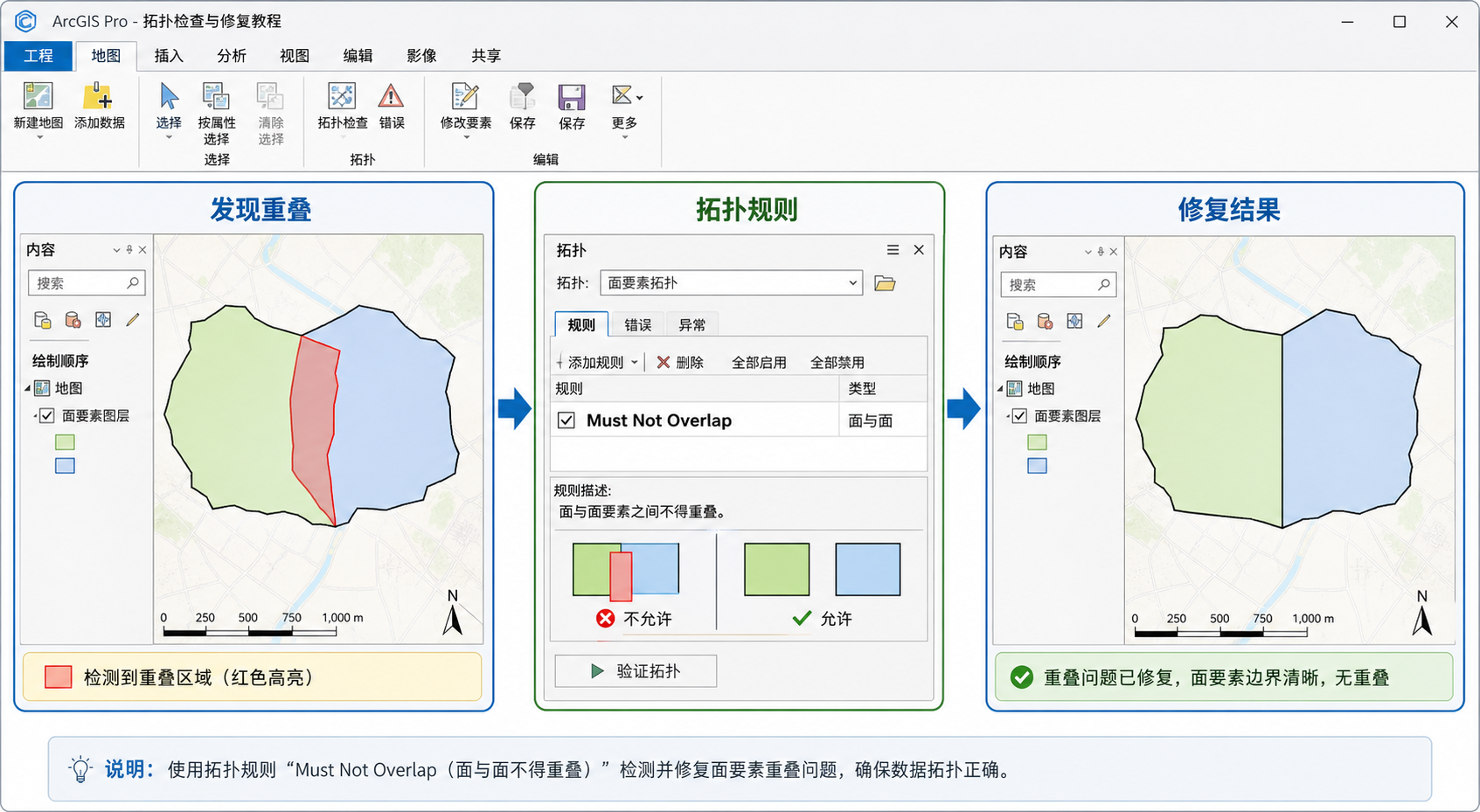

在 ArcGIS 中，拓扑不是简单的“看图找错”，而是一套针对要素空间关系的规则检查机制。对于面重叠问题，最常用的规则是 Must Not Overlap，中文可以理解为“面之间不能重叠”。
如果你的搜索意图是“ArcGIS拓扑规则详解”或“ArcGIS面重叠怎么修复”，重点不是背规则名称，而是要知道：当前数据属于哪类业务场景、应该选哪条规则、错误如何判断、修复后如何验证。
背景：ArcGIS 面重叠通常出现在这些数据场景
面重叠并不一定都是编辑人员“画错了”。在实际项目中，它经常来自以下几类情况。
- 手工数字化边界不吸附：相邻图斑边界没有使用捕捉，导致一部分区域压到另一块面上。
- 多源数据叠加：不同部门、不同年份、不同坐标精度的数据合并后，边界并不完全一致。
- 投影或坐标转换误差：坐标系转换、投影变换或小数精度变化后，边界产生轻微错位。
- 裁剪、融合、擦除操作不规范：多次地理处理后产生重叠小面或碎面。
- 同一图层内编码重复：同一地块被重复采集，属性不同但空间范围部分重合。
因此，修复面重叠前，不建议直接批量删除错误。正确做法是先判断业务含义：这些面是否本来就允许重叠？如果是行政区、宗地、用地图斑、网格单元，一般不允许重叠；如果是保护区、服务范围、缓冲区，则可能允许重叠。
原理：ArcGIS拓扑规则中哪些规则和面重叠有关
ArcGIS拓扑规则用于描述点、线、面之间必须满足的空间关系。对于面图层，下面几条规则最常见。
| 规则名称 | 适用对象 | 检查内容 | 典型用途 |
|---|---|---|---|
| Must Not Overlap | 同一面图层 | 同一要素类内的面不能互相重叠 | 宗地、行政区、用地图斑 |
| Must Not Have Gaps | 同一面图层 | 面之间不能存在空隙 | 连续覆盖的区划、网格、土地利用图斑 |
| Must Be Covered By Feature Class Of | 面与面 | 一个面图层必须被另一个面图层覆盖 | 地块必须落在行政区范围内 |
| Must Cover Each Other | 面与面 | 两个面图层的覆盖范围必须一致 | 边界一致性检查 |
| Boundary Must Be Covered By | 面边界与线 | 面边界必须被指定线要素覆盖 | 根据道路、河流、界线控制面边界 |
如果你的目标是检查一个面图层内部是否有重叠，例如“地类图斑之间不能压盖”，优先使用 Must Not Overlap。如果还要求整个范围无缝覆盖，则可以再加 Must Not Have Gaps。
注意：不要把“面重叠”和“缝隙”混为一谈。重叠是两个面压在一起，缝隙是本该被面覆盖的地方没有面。两者需要不同的拓扑规则和修复方式。
步骤：ArcGIS面重叠怎么修复
步骤一：准备文件地理数据库和要素数据集
在 ArcGIS 中，拓扑通常建立在 Feature Dataset 要素数据集内，而不是随便对一个 Shapefile 直接建立。推荐先把数据导入文件地理数据库。
- 新建一个 File Geodatabase。
- 在地理数据库中新建 Feature Dataset。
- 设置正确的坐标系，建议与原始数据一致。
- 将需要检查的面要素类导入该 Feature Dataset。
如果你使用的是 Shapefile，建议先转换为 File Geodatabase Feature Class。Shapefile 字段长度、编码、精度和拓扑管理能力都比较有限，不适合复杂质检。
步骤二：新建拓扑并设置容差
在 Feature Dataset 上右键，新建 Topology。创建时会要求设置拓扑名称、参与要素类、等级和聚类容差。
这里最容易出错的是 Cluster Tolerance，即聚类容差。它决定了距离非常近的节点和边界是否会被自动吸合。
- 容差过大：可能把原本正确的细小地物边界拉变形。
- 容差过小：细微重叠和缝隙仍然保留，检查结果很多。
- 一般建议：优先使用默认值，除非你明确知道数据精度和采集比例尺。
对于宗地、规划红线这类边界要求很高的数据，不要为了“自动修好”而随意放大容差。拓扑容差不是万能修复工具，它会改变几何坐标。
步骤三：添加 Must Not Overlap 拓扑规则
在拓扑规则设置界面，选择参与检查的面要素类，然后添加规则：
- Rule Type 选择 Must Not Overlap。
- 目标图层选择需要检查的面要素类。
- 如果是同一图层内部不能重叠，只需要选择这一层。
- 完成拓扑创建后，将拓扑添加到地图中。
如果你同时要检查缝隙，可以再添加 Must Not Have Gaps。但建议初学者先单独检查面重叠，避免错误类型太多，不容易判断。
步骤四：验证拓扑并查看错误
拓扑创建后，需要执行 Validate Topology。验证完成后，ArcGIS 会把错误以点、线、面错误的形式显示出来。面重叠通常会显示为重叠区域的错误面。
在 ArcGIS Pro 中，可以通过 Error Inspector 或拓扑错误图层查看错误；在 ArcMap 中，可以使用 Topology Toolbar 里的 Error Inspector。
- 打开拓扑错误检查窗口。
- 筛选规则为 Must Not Overlap。
- 逐条定位错误。
- 放大到重叠区域，确认是哪两个面发生压盖。
这一步不要急着点 Fix。先看属性表，判断哪个面应该保留，哪个面需要裁掉，或者是否两个面的边界都需要调整。
步骤五：选择合适的修复方式
ArcGIS 面重叠常用修复方式有三类：自动修复、手动编辑和地理处理工具修复。
| 修复方式 | 适合情况 | 注意事项 |
|---|---|---|
| Topology Fix | 少量明确错误 | 需要逐个确认，不适合盲目批量执行 |
| 编辑节点和边界 | 边界需要按影像、控制线或业务规则调整 | 最稳妥，但耗时较长 |
| Erase、Union、Dissolve 等工具 | 大量规则化重叠或批处理修复 | 容易改变属性结构，需要备份和核查 |
如果重叠区域很小，且明显是某一个面多画出来的，可以进入编辑状态，使用 Reshape、Cut Polygon、Edit Vertices 等工具调整边界。
如果重叠来自两个面完全重复或大范围压盖，应先检查属性。重复采集的数据可以删除一个；不同业务类型的数据则可能需要按优先级进行裁剪。
步骤六：修复后重新验证拓扑
面重叠修复完成后，必须重新 Validate Topology。不要只看地图上似乎没有重叠就结束，因为微小重叠、空洞和碎面肉眼很难发现。
- 保存编辑内容。
- 重新执行 Validate Topology。
- 检查 Error Inspector 中是否还有 Must Not Overlap 错误。
- 必要时导出错误列表，作为质检记录。
- 对修复区域重新计算面积，检查统计结果是否异常。
如果修复重叠后出现缝隙，说明边界处理不一致。此时可以增加 Must Not Have Gaps 规则，继续检查面之间是否存在不应出现的空白区域。
常见坑：ArcGIS拓扑规则检查面重叠时容易误判的地方
常见坑一：把允许重叠的数据也强行套用 Must Not Overlap
不是所有面数据都不能重叠。例如商圈覆盖范围、生态保护缓冲区、洪水淹没范围、多时相变化范围，本来就可能重叠。此时使用 Must Not Overlap 会得到大量“错误”，但这些错误在业务上未必是真错。
常见坑二：直接用 Delete 删除拓扑错误面
拓扑错误面只是错误位置的表达，不等于原始要素本身。直接删除错误符号通常不能解决问题。应定位到参与重叠的原始面要素，再编辑其几何。
常见坑三：聚类容差设置过大
一些用户为了减少错误数量，把拓扑容差设置得很大。这样可能让边界自动吸合，看似错误少了，但实际坐标被改变，尤其对宗地、管线权属、规划边界等数据风险很高。
常见坑四：修复前没有备份
拓扑修复会直接改变几何。建议在修复前复制一份数据，或在地理数据库中保留原始版本。对于正式项目，最好记录修复人员、时间、规则和处理说明。
常见坑五：只检查面重叠，不检查属性一致性
有些重叠不是几何错误，而是属性编码重复、地类归属冲突或时间版本混乱造成的。几何修复后，还要检查图斑编号、地类代码、权属单位、面积字段等属性是否同步更新。
方法比较：自动修复、手动编辑和批处理工具怎么选
ArcGIS面重叠怎么修复，没有一种方法适合所有情况。可以按错误规模和业务要求选择。
| 场景 | 推荐方法 | 原因 |
|---|---|---|
| 少量边界压盖 | 手动编辑边界 | 可以结合底图、影像和业务规则精确判断 |
| 大量小面积重叠 | 拓扑检查加半自动修复 | 效率较高，但仍需抽查 |
| 按优先级裁剪重叠区域 | Erase 或 Identity 后重构面 | 适合规则明确的批处理 |
| 重复图斑清理 | Find Identical、Delete Identical 或属性筛查 | 先确认重复关系，再删除冗余要素 |
| 入库前质量检查 | 拓扑规则组合检查 | 可同时检查重叠、缝隙、覆盖关系和边界一致性 |
如果数据量很大，建议先在样本区域测试规则和修复流程。确认没有破坏业务含义后，再对全量数据执行批处理。
检查清单：修复面重叠前后必须确认的事项
- 是否明确该面图层在业务上“不允许重叠”？
- 是否已经备份原始数据？
- 数据是否在 File Geodatabase 的 Feature Dataset 中？
- 坐标系是否正确，是否存在未知坐标系或错误投影？
- 拓扑规则是否选择了 Must Not Overlap？
- 是否避免随意放大 Cluster Tolerance？
- 是否逐条查看重叠区域涉及的原始面要素？
- 修复后是否重新 Validate Topology？
- 是否重新计算面积字段并检查异常值？
- 是否同步检查图斑编号、地类代码、权属单位等关键属性？
这份清单适合在项目质检、课程作业和数据入库前使用。尤其是最后两项，经常被忽略，但会直接影响成果数据是否可用。
FAQ：ArcGIS拓扑规则和面重叠修复常见问题
ArcGIS拓扑规则 Must Not Overlap 是什么意思？
Must Not Overlap 表示同一面要素类中的面不能互相重叠。如果两个面占用了同一块空间，拓扑验证后会生成重叠错误。它常用于宗地、行政区、土地利用图斑等不能重复覆盖的面数据。
ArcGIS面重叠怎么修复最快？
如果错误很少，最快的方法是使用拓扑错误检查器定位错误，然后进入编辑状态手动调整边界。如果错误很多，应先分析重叠来源，再考虑用 Erase、Union、Dissolve 等工具批处理。不要在不了解业务规则的情况下直接批量删除。
为什么修复面重叠后又出现缝隙？
这通常是因为裁剪或移动边界时只改了其中一个面，没有让相邻面的边界保持一致。解决方法是启用捕捉、使用共享边编辑，或增加 Must Not Have Gaps 规则继续检查。
拓扑容差是不是越大越容易修复错误？
不是。拓扑容差过大会改变原始坐标，把本来不该吸合的边界强行合并，造成几何变形。一般建议使用默认容差，只有在明确数据精度和比例尺要求时才调整。
Shapefile 可以做 ArcGIS 拓扑检查吗？
严格的地理数据库拓扑通常需要在 File Geodatabase 或 Enterprise Geodatabase 的 Feature Dataset 中建立。Shapefile 可以通过一些工具做简单几何检查，但不适合作为正式拓扑规则管理的数据格式。
面重叠错误可以全部标记为 Exception 吗？
只有在业务上确认该重叠是允许存在的情况下，才可以标记为 Exception。如果是地籍、行政区、用地图斑等不允许重叠的数据，不应为了通过检查而随意设为例外。
结论：ArcGIS拓扑规则的关键是先判定业务关系，再修复几何
处理“ArcGIS拓扑规则详解?面重叠怎么修复?”这类问题时，核心思路是：先判断面数据是否允许重叠，再用 Must Not Overlap 建立拓扑规则，验证后定位错误，最后根据业务含义选择手动编辑、拓扑修复或批处理工具。
对于正式项目，不建议只追求“错误数量为零”。更重要的是保证修复后的边界合理、面积可信、属性一致，并能通过后续空间分析和数据入库检查。掌握这套流程后，ArcGIS拓扑规则就不再是一个抽象概念，而是面数据质量控制中非常实用的工具。
