CAD转GIS注记丢失?文字标注怎么转?
CAD转GIS注记丢失?文字标注怎么转? 这是很多 GIS 初学者和工程数据整理人员在处理 DWG、DXF 数据时最常遇到的问题:线、面、点都能导入 QGIS 或 ArcGIS Pro,但地名、管径、桩号、编号等文字标注却不见了,或者变成了奇怪的点。本文围绕 CAD转GIS注记丢失 这个具体问题,讲清楚 CAD文字标注怎么转、为什么会丢失,以及在 QGIS、ArcGIS Pro 和 GDAL 工作流中如何检查和补救。

引言:CAD转GIS注记丢失不是简单的“导入失败”
在 CAD 图纸里,文字标注往往承担着非常关键的信息表达作用。例如地块编号、道路名称、管线管径、高程点说明、宗地号、建筑名称、桩号等。它们在 CAD 中看起来只是“文字”,但在 GIS 中可能需要变成属性字段、点要素、注记图层或标注规则。
所以,CAD转GIS注记丢失 的本质不是“软件没读到文字”这么简单,而是 CAD 的文字对象和 GIS 的空间数据模型之间存在差异。你需要先判断这些文字在 CAD 中属于普通 TEXT、MTEXT、多重引线、块属性,还是依赖 CAD 样式显示出来的标注。
实务建议:不要一上来就反复导入 DWG。先确认 CAD 文字对象的类型,再决定是转点、转属性、转注记,还是重新建立 GIS 标注。
背景:CAD文字标注在GIS中为什么容易丢失
CAD 文件强调制图表达,GIS 数据强调空间对象和属性管理。CAD 里的文字可以独立存在,也可以附着在块、线、面附近;而 GIS 更希望每个空间要素有几何、属性、坐标系和图层结构。
常见的 CAD 文字对象包括:
- TEXT:单行文字,常用于编号、地名、短说明。
- MTEXT:多行文字,常用于说明、备注、复杂标注。
- ATTRIB:块属性文字,通常跟随块对象一起出现,例如井点编号、设备编码。
- LEADER 或 MLEADER:引线标注,文字和引线可能是组合对象。
- 尺寸标注 DIMENSION:看起来像文字,但本质是 CAD 尺寸对象。
- 外部参照 XREF 中的文字:文字实际存在于外部参照文件,不一定被当前导入流程读取。
如果导入工具只把 CAD 的点、线、面转成 GIS 图层,而没有处理 Annotation、Text 或 Block Attribute,那么就会出现 CAD转GIS注记丢失 的现象。
原理:CAD注记和GIS标注不是同一种东西
要解决 CAD文字标注怎么转,先要区分两个概念:注记和标注。
在 GIS 中,标注通常是根据属性字段动态显示的文字。例如道路图层有一个字段叫 name,打开标注后地图上显示道路名称。注记则更接近固定位置的文字要素,通常具有自己的坐标、角度、字体大小和内容。
CAD 文字在转换到 GIS 时,一般有三种处理方式:
- 转为点要素加属性字段:把 CAD 文字的位置作为点,文字内容写入字段。适合后续查询、筛选、符号化和动态标注。
- 转为 GIS 注记图层:保留文字位置、角度、字号等制图表达。适合出版制图或成果图还原。
- 提取文字内容后关联到附近要素:例如把管径文字关联到最近管线,把宗地号文字关联到最近宗地面。
如果你的目标是空间分析和属性管理,优先选择“文字转点并保留内容字段”;如果目标是还原 CAD 图面效果,可以考虑 GIS 注记或制图注记工作流。

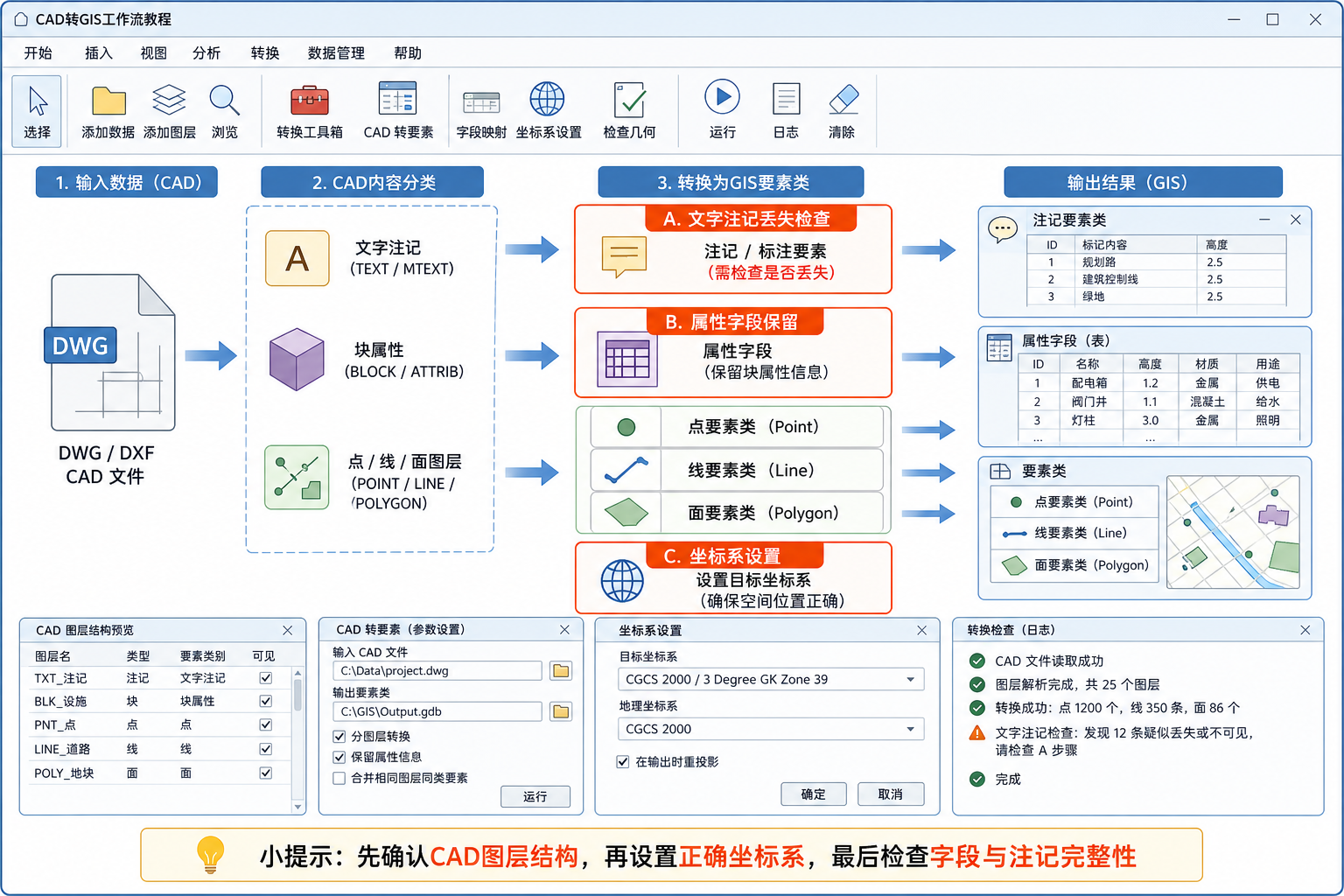

步骤:CAD文字标注怎么转成GIS可用数据
步骤1:在CAD中先检查文字对象是否真实存在
很多所谓的 CAD转GIS注记丢失,其实是源文件里文字来自外部参照、冻结图层、锁定图层或打印样式,而不是当前 DWG 中的普通文字对象。
导入 GIS 前,建议在 CAD 或兼容软件中检查:
- 文字所在图层是否关闭、冻结或锁定。
- 文字是否位于外部参照 XREF 中。
- 文字对象是 TEXT、MTEXT、ATTRIB,还是 DIMENSION。
- 块对象是否需要分解后才能看到属性文字。
- 是否存在被遮罩、背景填充或颜色设置为不可见的文字。
如果文字在 CAD 中本来就不是独立对象,直接导入 GIS 后自然可能看不到。
步骤2:用QGIS导入DWG/DXF并检查文字图层
在 QGIS 中处理 CAD转GIS注记丢失,可以先尝试读取 DXF 文件。很多情况下,将 DWG 另存为 DXF 后再导入 QGIS,会比直接处理 DWG 更稳定。
- 在 CAD 软件中将 DWG 另存为 DXF,优先选择较常见的 DXF 版本。
- 打开 QGIS,新建工程并设置正确的工程坐标系。
- 通过“图层”菜单添加矢量图层,选择 DXF 文件。
- 在子图层列表中查找包含 Text、Annotation、Point 或类似名称的图层。
- 加载后打开属性表,检查是否存在 text、label、layer、angle、height 等字段。
如果 QGIS 中出现了点图层,并且属性表里有文字内容字段,说明 CAD文字标注 已经被转换为点要素。接下来可以用该字段进行标注显示。
步骤3:在QGIS中把文字点显示为标注
如果 CAD 文字已经变成了点图层,但地图上看不到文字,需要在 QGIS 中开启标注,而不是认为注记丢失。
- 右键文字点图层,打开“属性”。
- 进入“标注”选项卡。
- 选择“单一标注”。
- 标注字段选择保存 CAD 文字内容的字段,例如 text、Text、Label 或 LayerText。
- 根据需要设置字体大小、颜色、缓冲区和显示比例范围。
- 应用后检查文字是否出现在地图画布中。
这一步适合将 CAD文字标注 转为 GIS 动态标注。它不会完全还原 CAD 中的字体、换行和排版,但更适合后续制图和数据管理。
步骤4:用ArcGIS Pro导入CAD并查看Annotation相关图层
在 ArcGIS Pro 中,CAD 文件通常可以作为 CAD 数据集添加到地图。不同类型的 CAD 对象会被组织为 Point、Polyline、Polygon、Annotation 等类别。
- 在 ArcGIS Pro 中新建工程并添加地图。
- 使用“添加数据”加载 DWG 或 DXF 文件。
- 展开 CAD 数据集,检查是否有 Annotation 图层。
- 打开 Annotation 图层属性表,查看 TextString、Layer、FontName、Angle 等字段。
- 如需长期使用,可使用 CAD To Geodatabase 或相应转换工具转入地理数据库。
如果 Annotation 图层存在但没有显示,重点检查比例尺范围、图层可见性、坐标系、文字颜色和地图背景。CAD转GIS注记丢失 有时只是显示设置问题。
步骤5:把CAD文字内容转成字段,关联到GIS要素
很多业务场景并不需要保留文字在图面上的原始位置,而是希望把文字写入点、线、面要素的属性表。例如把宗地号写入宗地面字段,把管径写入管线字段。
这类工作通常可以按以下思路处理:
- 先将 CAD 文字转为点图层,并保留文字内容字段。
- 将目标 GIS 要素准备好,例如管线、地块、井点或建筑面。
- 使用空间连接、最近邻连接或人工核查方式,将文字内容关联到目标要素。
- 检查一对多、多对一和距离异常的匹配结果。
- 将关联结果写入正式字段,例如 parcel_id、pipe_diameter、road_name。
这种方法更适合数据建库。它不会机械保留 CAD 图面效果,但能把 CAD文字标注 转化成真正可查询、可统计、可分析的 GIS 属性。
常见坑:CAD转GIS注记丢失的高频原因
坑1:只导入了线和面,没有导入文字子图层
很多用户导入 CAD 时只关注 Polyline、Polygon,忽略 Text 或 Annotation 子图层。结果线面都有,文字自然没有。导入后一定要检查所有子图层,而不是只看地图画布。
坑2:文字在块属性里,普通转换没有展开
井点编号、设备编号、管件型号经常藏在块属性中。如果转换工具没有读取 ATTRIB,导入 GIS 后可能只得到一个点,却没有编号字段。遇到这种情况,需要检查块属性导出选项,或在 CAD 中先提取属性。
坑3:坐标系没有设置,文字跑到很远的地方
有时并不是 CAD转GIS注记丢失,而是文字图层和点线面图层没有正确叠加。CAD 文件本身通常不严格记录 GIS 坐标系,导入后需要手动指定正确的投影坐标系。
坑4:文字颜色和背景相同
CAD 中白色或浅色文字导入 GIS 后,如果地图背景也是白色,看起来就像没有文字。可以先把文字图层符号改为红色或黑色,再判断是否真的丢失。
坑5:多行文字和特殊符号被截断
MTEXT 中的换行、堆叠分数、特殊字体、上标下标和 CAD 控制符,在 GIS 中未必能完全保留。对于这类内容,建议先清洗成普通文本,再写入属性字段。
方法比较:不同CAD文字转换方案怎么选
| 方法 | 适用场景 | 优点 | 限制 |
|---|---|---|---|
| QGIS读取DXF文字图层 | 快速查看和中小型数据整理 | 免费、操作直接、适合检查文字字段 | 复杂DWG和块属性支持可能不完整 |
| ArcGIS Pro读取CAD Annotation | 工程数据入库和制图还原 | CAD数据集结构清晰,适合企业GIS流程 | 需要许可环境,部分CAD对象仍需预处理 |
| 文字转点再空间连接 | 把CAD标注变成GIS属性 | 适合建库、查询、统计和空间分析 | 需要处理匹配错误和空间距离阈值 |
| CAD中先分解或提取属性 | 块属性、复杂标注较多的数据 | 可在源头清理复杂对象 | 可能破坏原始CAD结构,需保留备份 |
| GDAL/OGR批量转换 | 批量处理DXF或自动化流程 | 可脚本化,适合重复任务 | 需要熟悉字段、图层和编码参数 |
如果你只是想解决 CAD文字标注怎么转 的入门问题,建议先用 QGIS 或 ArcGIS Pro 检查文字是否被识别;如果要做正式 GIS 数据建库,再考虑文字点与目标要素的空间关联。
检查清单:转换前后必须确认的内容
- 源 CAD 文件中是否真的包含 TEXT、MTEXT、ATTRIB 或 Annotation 对象。
- 文字所在图层是否可见,是否被关闭、冻结或锁定。
- 外部参照中的文字是否已经绑定或另存到当前文件。
- 导入 GIS 时是否选择了 Text、Annotation 或 Point 子图层。
- 属性表中是否存在保存文字内容的字段。
- GIS 工程坐标系是否与 CAD 坐标一致。
- 文字图层是否被比例尺范围、符号颜色或标注设置隐藏。
- 中文是否乱码,字段编码是否需要调整。
- 多行文字、特殊符号、块属性是否需要单独清洗。
- 最终成果需要的是图面注记,还是可查询的属性字段。
这份清单可以帮助你判断 CAD转GIS注记丢失 是读取问题、显示问题、坐标问题,还是数据模型转换问题。
FAQ:CAD转GIS注记丢失常见问题
CAD转GIS后文字完全没有了怎么办?
先不要急着重新转换。打开导入后的图层列表和属性表,检查是否有 Text、Annotation、Point 等子图层。如果这些图层不存在,再回到 CAD 中确认文字是否为外部参照、块属性或特殊标注对象。
CAD文字标注怎么转成GIS属性字段?
通常先把 CAD 文字转为点要素,并保留文字内容字段,然后用空间连接或最近邻匹配,把文字内容写入目标点、线、面图层的字段。这样比单纯保留图面注记更适合 GIS 建库。
为什么QGIS导入DXF后有点但没有文字?
这通常说明文字位置被读成了点,但还没有设置标注。打开点图层属性表,找到保存文字内容的字段,再在图层属性中启用标注即可。
ArcGIS Pro中的Annotation图层能直接当属性用吗?
Annotation 图层主要用于制图表达,能保留文字内容和位置,但不一定适合作为空间分析属性。如果要建库,建议把文字内容提取并关联到正式业务图层字段中。
CAD里的块属性为什么导入后不见了?
块属性不是普通文字。部分转换工具只读取块的插入点,而没有读取属性值。需要检查 CAD 块属性导出设置,或在 CAD 中先进行属性提取,再导入 GIS。
CAD转GIS中文乱码怎么处理?
中文乱码通常与 DXF 编码、字体和导入工具有关。可以尝试另存不同 DXF 版本,统一 CAD 字体,或在导入后检查文本字段编码。对于正式数据,建议把文字内容清洗为普通中文字符串后再入库。
结论:先识别文字类型,再决定转换目标
处理 CAD转GIS注记丢失,关键不是反复尝试导入,而是先判断 CAD 文字属于普通文字、块属性、引线标注、尺寸标注还是外部参照。不同对象在 GIS 中的转换方式并不相同。
如果你需要还原图面效果,可以优先检查 Annotation 或注记图层;如果你需要数据建库和空间分析,更推荐将 CAD文字标注 转为点要素,再把文字内容关联到目标 GIS 要素属性中。
实际工作中,最稳妥的流程是:先备份 CAD,检查文字对象类型;再用 QGIS 或 ArcGIS Pro 导入并查看文字子图层;最后根据成果目标选择标注显示、注记保留或属性关联。这样才能从根本上解决 CAD文字标注怎么转 的问题。
