Landsat波段怎么组合?真假彩色如何合成?
很多同学在做遥感解译时都会遇到一个基础但很关键的问题：Landsat波段怎么组合?真假彩色如何合成? 如果波段顺序选错，植被、水体、裸地和城镇的颜色会完全不符合预期，后续目视解译、样本选择和分类结果都会受到影响。
本文以常见的 Landsat 8/9 OLI 影像为主，同时对照 Landsat 5 TM、Landsat 7 ETM+ 的常用组合，讲清楚 Landsat波段组合的逻辑、真彩色合成、假彩色合成、常见错误和检查方法。适合 QGIS、ArcGIS Pro、ENVI 以及 Python 遥感处理入门使用。
引言：Landsat波段组合先记住一个原则

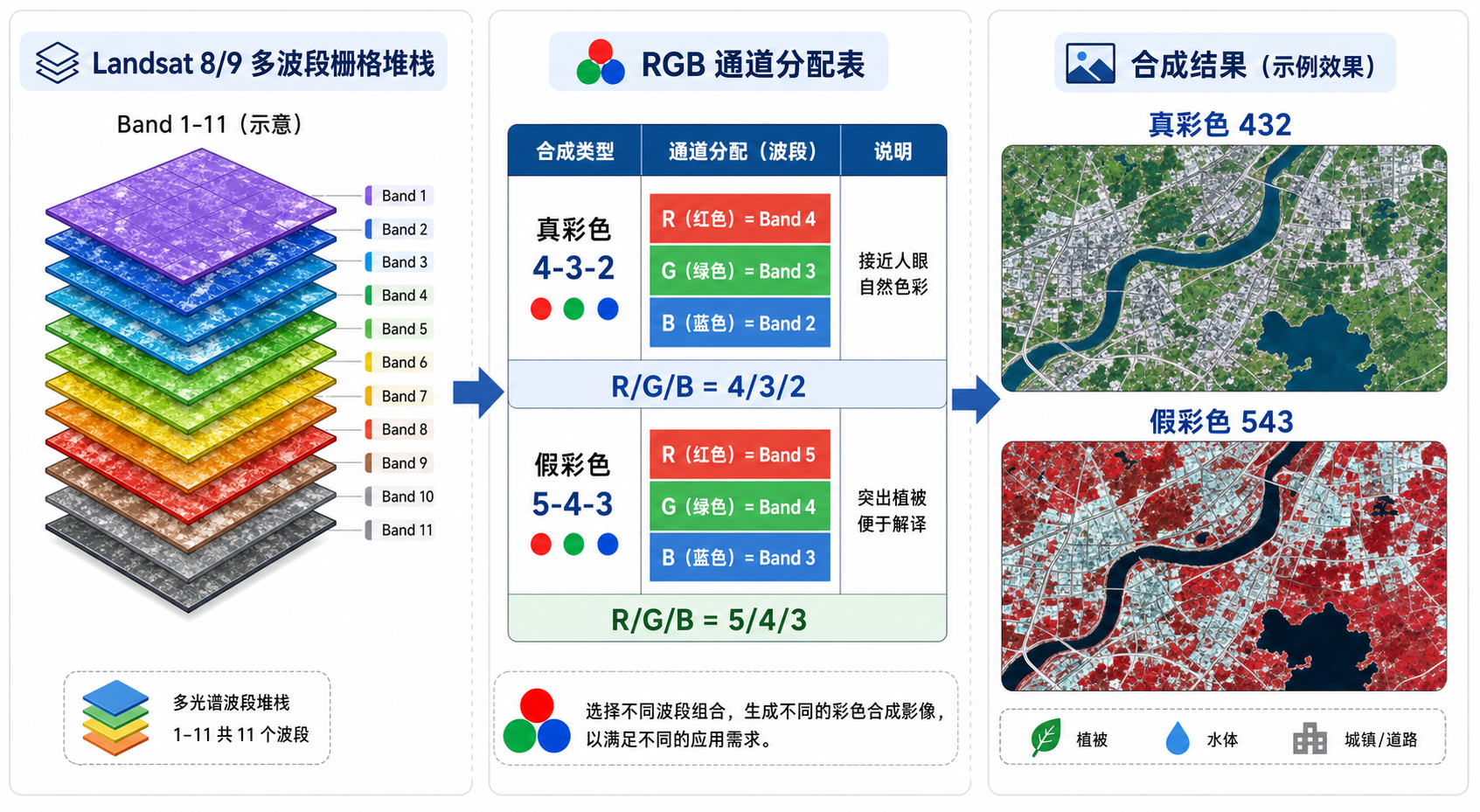

Landsat波段组合不是把所有波段一起显示，而是从多光谱影像中选出 3 个波段，分别赋给屏幕的红色、绿色、蓝色通道，也就是 R、G、B 通道。
例如 Landsat 8/9 的真彩色组合通常写作 4-3-2，意思是：
- R 通道使用 Band 4，红光波段；
- G 通道使用 Band 3，绿光波段；
- B 通道使用 Band 2，蓝光波段。
如果你在软件里看到 RGB 输入框，顺序一定要理解为“红、绿、蓝”，不是从小到大填，也不是随便填。Landsat真假彩色合成的差别，本质上就是 RGB 三个通道使用了不同的光谱波段。
背景：为什么同一景 Landsat 影像会显示成不同颜色
Landsat 影像记录的是地物在不同光谱范围内的反射强度。人眼只能看到可见光，但 Landsat 还可以记录近红外、短波红外、热红外等信息。
不同地物在不同波段上的反射特征不同：
- 植被在近红外波段反射很强，所以在含近红外的假彩色影像中通常很亮；
- 水体在近红外和短波红外中反射很弱，所以常表现为深色；
- 裸地和建设用地在可见光、短波红外中的反射差异明显，适合用短波红外组合区分；
- 云、雪、盐碱地在可见光中都可能很亮，需要结合短波红外进一步判断。
所以，Landsat波段怎么组合，取决于你想观察什么目标：看自然色外观用真彩色，看植被用假彩色，看城市和裸地用短波红外组合，看水体和湿地则要重点利用近红外和短波红外。
原理：真彩色合成与假彩色合成的区别
真彩色合成是什么
真彩色合成是把红、绿、蓝三个可见光波段分别放到 R、G、B 显示通道中，影像颜色接近人眼看到的自然颜色。
以 Landsat 8/9 OLI 为例，真彩色组合是：
| 传感器 | 真彩色组合 | RGB 对应关系 | 主要用途 |
|---|---|---|---|
| Landsat 8/9 OLI | 4-3-2 | R=4，G=3，B=2 | 自然色浏览、目视判读底图 |
| Landsat 5 TM | 3-2-1 | R=3，G=2，B=1 | 历史影像自然色显示 |
| Landsat 7 ETM+ | 3-2-1 | R=3，G=2，B=1 | 历史影像自然色显示 |
真彩色的优点是直观，适合汇报展示和快速浏览。缺点是植被、水体、城市之间的光谱差异不一定最明显，尤其在大气影响较强或影像偏灰时，判读效果有限。
假彩色合成是什么
假彩色合成是把人眼不可见或不完全可见的波段，比如近红外、短波红外，放入 R、G、B 显示通道中。影像颜色不再等同于真实视觉颜色，但地物差异会更明显。
最经典的假彩色是近红外假彩色。以 Landsat 8/9 为例，常用组合是 5-4-3：
- R 通道使用 Band 5，近红外；
- G 通道使用 Band 4，红光；
- B 通道使用 Band 3，绿光。
在这种组合下，健康植被通常呈红色或亮红色，水体多为深色，城市和裸地呈青灰、灰白或浅色。它非常适合植被识别、农田判读和生态环境分析。
步骤：在 QGIS 和 ArcGIS Pro 中合成 Landsat 真彩色与假彩色
步骤一：确认你的 Landsat 传感器类型
在组合波段前，先确认影像来自哪一代 Landsat。不同传感器的波段编号不一样，不能直接套用同一个数字组合。
| 传感器 | 蓝光 | 绿光 | 红光 | 近红外 | 短波红外1 | 短波红外2 |
|---|---|---|---|---|---|---|
| Landsat 8/9 OLI | Band 2 | Band 3 | Band 4 | Band 5 | Band 6 | Band 7 |
| Landsat 5 TM | Band 1 | Band 2 | Band 3 | Band 4 | Band 5 | Band 7 |
| Landsat 7 ETM+ | Band 1 | Band 2 | Band 3 | Band 4 | Band 5 | Band 7 |
一个常见错误是把 Landsat 8 的 4-3-2 真彩色组合直接用于 Landsat 5。这样会把近红外放进 R 通道，结果变成假彩色效果，而不是自然色。
步骤二：准备多波段影像或单波段文件
如果你下载的是单个 GeoTIFF 文件，并且里面已经包含多个波段，可以直接设置 RGB 波段。如果下载的是多个独立文件，例如 B2、B3、B4、B5 分开的 TIF，需要先在软件中加载各波段，或使用工具合成为一个多波段栅格。
在 QGIS 中可以使用：
- 栅格中的虚拟栅格工具，将多个单波段文件临时组成一个多波段影像；
- 合并工具，将多个波段输出为一个新的多波段 GeoTIFF；
- 直接加载 Landsat Collection 2 的各波段文件，再通过图层样式设置显示。
在 ArcGIS Pro 中可以使用：
- Composite Bands 工具合成多波段栅格；
- 在图层的符号系统中选择 RGB Composite；
- 在影像图层属性中调整红、绿、蓝三个通道。
步骤三：合成 Landsat 8/9 真彩色 4-3-2
如果你使用 Landsat 8/9 OLI，真彩色合成参数如下：
| 显示通道 | 选择波段 | 波段含义 |
|---|---|---|
| Red | Band 4 | 红光 |
| Green | Band 3 | 绿光 |
| Blue | Band 2 | 蓝光 |
合成后，植被应接近绿色，水体应偏蓝或深色，城市和裸地多为灰白、浅黄或褐色。如果整体发黑、发白或颜色发灰，通常不是波段组合错了，而是显示拉伸方式没有设置好。
步骤四：合成 Landsat 8/9 假彩色 5-4-3
Landsat假彩色合成中，最常用的是近红外假彩色组合 5-4-3：
| 显示通道 | 选择波段 | 波段含义 |
|---|---|---|
| Red | Band 5 | 近红外 |
| Green | Band 4 | 红光 |
| Blue | Band 3 | 绿光 |
合成后，健康植被应明显偏红，农田、林地和草地会比较突出；水体通常偏黑或深蓝；建设用地和裸地多为灰青色、浅蓝色或灰白色。
如果植被没有变红，而是变成蓝色或绿色，优先检查 RGB 顺序是否填反。有些软件界面显示为 R、G、B，有些工具参数可能按输入列表顺序创建波段，需要特别注意。
步骤五：设置合适的影像拉伸
波段组合正确后，还需要设置显示拉伸。Landsat 影像的像元值范围可能很大，如果直接用原始最小值和最大值显示，影像会显得很暗或对比度很差。
常用做法是：
- 使用百分比截断拉伸，例如 2% 到 98%；
- 使用标准差拉伸，例如 2 个标准差；
- 对每个波段分别计算统计值；
- 避开云、雪、异常亮斑对拉伸结果的影响。
在 QGIS 中，可以在图层样式中选择多波段彩色，然后调整最小值、最大值和对比度增强方式。在 ArcGIS Pro 中，可以在影像图层的外观和符号系统中设置拉伸类型。
常见坑：Landsat波段组合最容易错在哪里
坑一：把 Landsat 8/9 和 Landsat 5/7 的编号混用
Landsat 8/9 的可见光与近红外波段编号比 Landsat 5/7 整体后移。Landsat 8/9 真彩色是 4-3-2，而 Landsat 5/7 真彩色是 3-2-1。只记组合数字而不看传感器，是最常见的错误。
坑二：把 RGB 顺序理解成 BGR 或从小到大
很多初学者看到 4-3-2，会误以为软件里应按蓝、绿、红填写。实际上常规写法默认是 R-G-B 顺序。4-3-2 就是 R=4、G=3、B=2。
坑三：把全色波段当作真彩色波段
Landsat 7 和 Landsat 8/9 都有分辨率更高的全色波段，但全色波段不是 RGB 合成中的红、绿、蓝波段。它通常用于全色锐化，而不是直接替代某个可见光波段。
坑四：忽略云、阴影和无效值
云和阴影会影响目视判读，也会影响显示拉伸。若研究区云量较大，即使 Landsat波段组合正确，结果也可能看起来异常。正式分析前建议使用质量控制波段或云掩膜进行筛选。
坑五：用热红外波段做普通彩色合成
热红外波段主要反映地表热辐射，空间分辨率和物理含义与反射波段不同。它可以用于地表温度反演，但一般不用于常规真彩色或植被假彩色合成。
方法比较：不同 Landsat波段组合适合看什么
| 目标 | Landsat 8/9 组合 | Landsat 5/7 组合 | 显示特征 | 适用场景 |
|---|---|---|---|---|
| 自然色浏览 | 4-3-2 | 3-2-1 | 接近人眼视觉 | 底图、汇报、初步浏览 |
| 植被识别 | 5-4-3 | 4-3-2 | 健康植被偏红 | 农田、林地、草地判读 |
| 城市与裸地 | 7-6-4 | 7-5-3 | 建设用地和裸地差异明显 | 城市扩张、裸地识别 |
| 水体和湿地 | 5-6-4 或 6-5-4 | 4-5-3 或 5-4-3 | 水体通常较暗 | 水域边界、湿地判读 |
| 火烧迹地 | 7-5-4 | 7-4-3 | 烧毁区域更易突出 | 灾害监测、火烧范围识别 |
如果只是问 Landsat波段怎么组合，不能只背一个答案。真彩色合成适合看“像不像真实世界”，假彩色合成适合看“地物差异是否明显”。实际工作中，通常会在多个组合之间切换，而不是只依赖一张图。
检查清单：合成后如何判断结果是否正确
- 确认影像是 Landsat 8/9、Landsat 7 还是 Landsat 5，不要混用波段编号。
- 确认软件界面中的输入顺序是 R、G、B。
- 真彩色中，植被应大致偏绿，水体偏蓝或深色，城市偏灰白。
- 近红外假彩色中，健康植被应明显偏红。
- 如果影像过暗或过亮，优先检查拉伸方式，不要马上怀疑波段组合。
- 如果研究区有大量云、雪或阴影，需要结合质量控制波段判断。
- 如果使用的是地表反射率产品，注意比例因子和无效值，但显示合成通常仍可通过拉伸查看。
- 如果用于分类或指数计算，不要只依赖显示颜色，应回到原始波段或反射率数据进行计算。
FAQ：Landsat真假彩色合成常见问题
Landsat 8 真彩色为什么是 4-3-2，不是 3-2-1？
因为 Landsat 8/9 OLI 的 Band 2 是蓝光，Band 3 是绿光，Band 4 是红光。真彩色要求 R=红光、G=绿光、B=蓝光，所以组合是 4-3-2。Landsat 5/7 的红绿蓝分别是 Band 3、Band 2、Band 1，所以真彩色是 3-2-1。
Landsat假彩色合成为什么植被是红色？
在常用近红外假彩色组合中，近红外波段被放到 R 通道。健康植被对近红外反射很强，因此在红色通道中亮度高，最终显示为红色或亮红色。
QGIS 中 Landsat 影像显示很暗，是波段组合错了吗？
不一定。很多时候是拉伸参数没有设置好。可以在多波段彩色样式中重新计算统计值，尝试百分比截断或标准差拉伸。如果植被、水体、城市的相对颜色关系正常，通常说明组合没有大问题。
下载到多个 B2、B3、B4 文件，怎么做 RGB 合成？
可以在 QGIS 中创建虚拟栅格或合并为多波段栅格，也可以在 ArcGIS Pro 中使用 Composite Bands 工具。合成时要按目标组合把对应波段放入 R、G、B 通道，例如 Landsat 8/9 真彩色为 R=B4、G=B3、B=B2。
真彩色和假彩色哪个更适合遥感解译？
两者用途不同。真彩色更适合自然外观浏览和成果展示；假彩色更适合突出特定地物差异，例如植被、水体、火烧迹地、裸地和建设用地。实际解译中建议同时查看多种 Landsat波段组合。
Landsat 9 的波段组合和 Landsat 8 一样吗？
常用 RGB 合成规则基本一致。Landsat 8 OLI 和 Landsat 9 OLI-2 的常用可见光、近红外、短波红外波段编号对应关系相同，因此真彩色仍常用 4-3-2，近红外假彩色仍常用 5-4-3。
结论：先看传感器，再按目标选择波段组合
回答“Landsat波段怎么组合?真假彩色如何合成?”，关键不是死记所有组合，而是先确认传感器，再理解 RGB 通道和光谱波段的对应关系。
如果你使用 Landsat 8/9，最常用的起点是：真彩色 4-3-2，近红外假彩色 5-4-3。若使用 Landsat 5/7，则真彩色是 3-2-1，近红外假彩色是 4-3-2。
实际工作中，建议先用真彩色检查影像整体质量，再切换到假彩色观察植被、水体、城市或裸地差异，最后结合指数计算、分类样本和实地知识验证结果。这样做，Landsat真假彩色合成才不只是“调颜色”，而是真正服务于遥感解译和 GIS 分析。
