Metashape建模流程是?纹理拉伸怎么修?

wowwwai GIS研习社 · 工具流程与项目排障

很多同学在做无人机倾斜摄影或近景摄影测量时，会直接问：Metashape建模流程是?纹理拉伸怎么修? 这其实是两个连在一起的问题：前半部分是如何按正确顺序完成 Metashape 建模流程，后半部分是模型已经生成后，为什么会出现纹理拉伸、糊成一片、墙面被“拖花”，以及应该从照片、相机对齐、密集点云、网格和纹理参数哪一步排查。

引言：先判断是建模问题还是纹理问题

在 Metashape 里，纹理拉伸并不一定是“贴图参数错了”。很多时候，它是前面步骤留下的问题：照片覆盖不足、相机对齐漂移、密集点云缺洞、网格表面破碎，最后在生成纹理时被放大。

对 GIS 用户来说，Metashape 不只是做一个好看的三维模型，还常用于生成正射影像、DSM、点云、实景三维模型和地理坐标成果。因此，处理纹理拉伸时不要只盯着外观，还要检查模型几何精度、坐标系统和控制点误差。

背景：Metashape建模流程通常包括哪些步骤

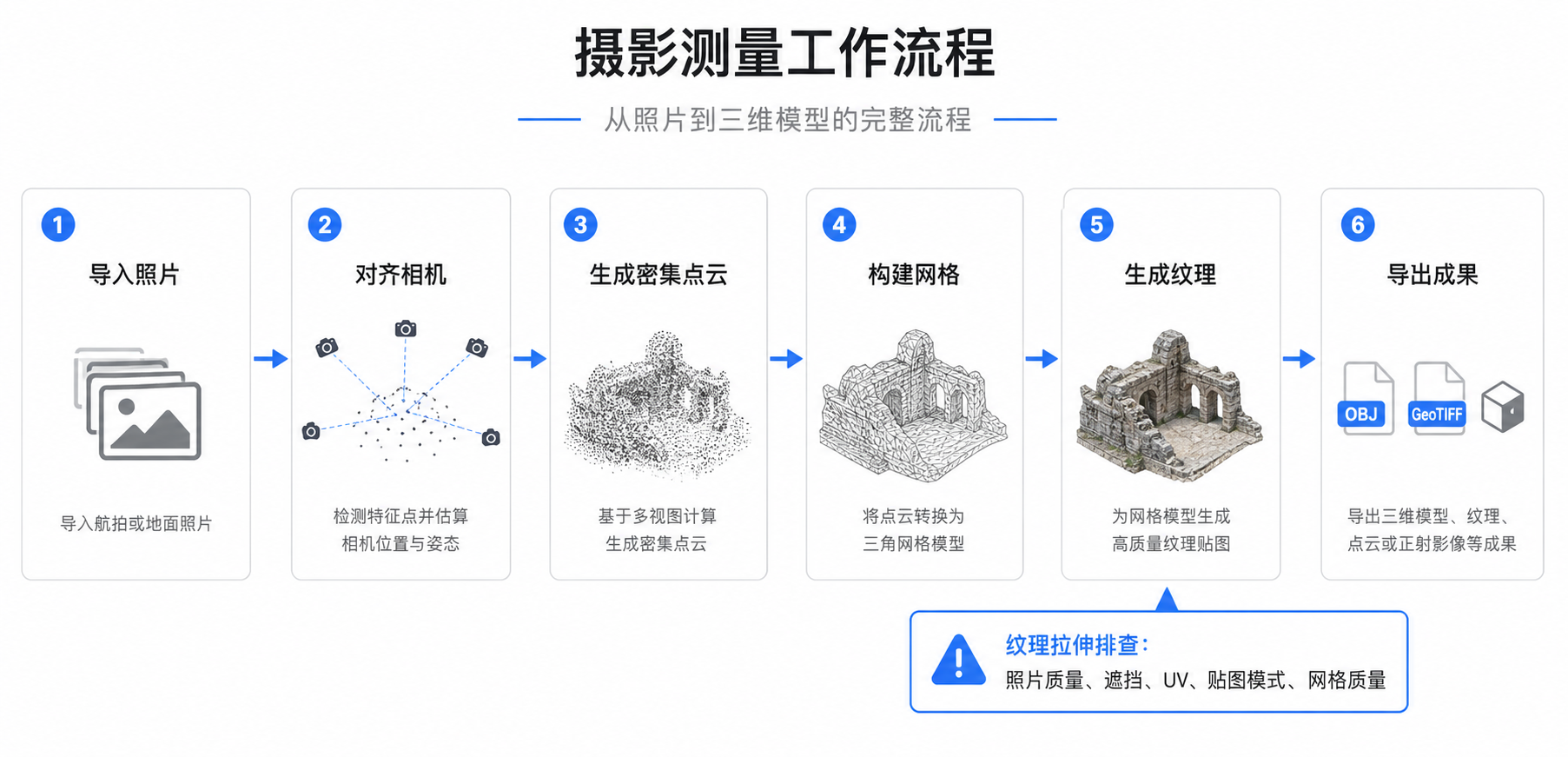

一个完整、稳定的 Metashape 建模流程通常可以分为以下几个阶段：

1. 导入照片或影像序列。
2. 检查照片质量，剔除模糊、过曝、重复和严重遮挡照片。
3. 设置坐标系统，导入相机位置、RTK/PPK 数据或像控点。
4. 对齐照片，生成稀疏点云和相机姿态。
5. 优化相机，检查重投影误差和控制点误差。
6. 生成深度图和密集点云。
7. 构建网格模型或高程模型。
8. 生成纹理、正射影像或瓦片模型。
9. 导出 OBJ、FBX、LAS、LAZ、GeoTIFF、OSGB、Cesium 3D Tiles 等成果。

如果你的目标是三维可视化，重点要看网格和纹理。如果你的目标是 GIS 分析，重点还要看坐标精度、高程质量、正射纠正和成果格式。

原理：为什么 Metashape 会出现纹理拉伸

纹理拉伸的本质是：Metashape 在给三维网格表面贴照片时，某些区域没有足够合适的影像覆盖，只能把附近照片中的纹理强行投影到模型表面，于是出现拉长、拖影、糊墙、错位等现象。

常见原因主要有五类：

• 照片覆盖不足：立面、屋檐、桥底、树下等区域拍摄角度少，无法获得稳定纹理。
• 照片质量差：模糊、运动拖影、曝光变化过大、反光、水面和玻璃会影响匹配。
• 相机对齐不稳定：少量照片姿态漂移，导致纹理投影位置错误。
• 网格质量差：模型表面有洞、尖刺、破面或简化过度，贴图时就会被拉扯。
• 纹理参数不合适：贴图模式、混合模式、纹理大小、UV 生成方式不适合当前模型。

所以，修复 Metashape 纹理拉伸，正确顺序应该是先检查照片和几何，再调整纹理参数，而不是一开始就反复生成贴图。

步骤：标准 Metashape建模流程实操

步骤一：导入照片并检查影像质量

打开 Metashape 后，新建项目，导入无人机照片或相机照片。导入后先不要急着对齐，建议先检查以下内容：

• 照片是否存在明显模糊。
• 是否有大面积天空、水面、玻璃、树冠晃动。
• 航向重叠度和旁向重叠度是否足够。
• 立面建模是否有倾斜照片或环绕照片。
• 照片时间顺序是否混乱，是否混入其他测区照片。

如果是常规无人机正射任务，重叠度一般要稳定；如果是建筑物、边坡、桥梁或古建筑建模，只有俯视照片通常不够，必须补充倾斜视角和近景照片。

步骤二：设置坐标系统和像控点

如果照片带 RTK 或 PPK 坐标，先确认坐标系统是否正确。很多 GIS 用户后期发现模型整体偏移，其实不是纹理问题，而是坐标系统、椭球高和正常高没有处理好。

如果项目有像控点，建议在照片对齐后添加控制点，并在多张照片中准确刺点。控制点误差应结合项目精度要求判断，不能只看模型是否“看起来正常”。

步骤三：对齐照片并检查相机姿态

执行照片对齐后，重点检查三个结果：

• 相机位置是否形成连续、合理的航线或环绕路径。
• 稀疏点云是否集中在真实物体表面，是否有大量飞点。
• 是否有单独漂出去的照片或明显偏离的相机。

如果有照片漂移，不建议直接进入密集点云阶段。可以尝试删除异常照片、降低质量差照片权重、重新对齐，或通过控制点约束相机。

步骤四：优化相机参数

在对齐结果基本正确后，使用优化相机功能。优化前建议先逐步清理异常稀疏点，例如重投影误差过大的点、重建不确定性过高的点。

这里要注意，不要过度清理稀疏点云。清理太狠可能导致场景约束不足，反而让部分相机不稳定。

步骤五：生成深度图和密集点云

深度图和密集点云决定后续网格质量。对于纹理拉伸问题，密集点云阶段要重点看目标区域是否有足够点云覆盖。

如果某个墙面、边坡或立面在密集点云中已经缺失，后面生成纹理时大概率会出现拉伸或糊贴。此时应该回到拍摄数据和对齐结果，而不是只改纹理大小。

步骤六：构建网格模型

生成三维模型时，数据源可选择深度图或密集点云。通常深度图构网效率较高，密集点云构网便于在点云已经精修的情况下使用。

构网后要检查：

• 建筑立面是否有破面。
• 屋檐、阳台、窗洞是否变形。
• 树木、车辆、行人等动态对象是否造成噪声。
• 是否因为面数太低导致表面被过度简化。

如果网格本身已经塌陷或缺面，生成纹理后一定会出现贴图拉伸。此时应先重建或修补网格。

步骤七：生成纹理并选择合适参数

在 Metashape 中生成纹理时，常用参数包括映射模式、混合模式、纹理大小和纹理数量。一般三维模型可优先使用通用映射模式，混合模式可根据场景尝试马赛克或平均模式。

如果模型局部纹理拉伸，可以优先尝试以下调整：

• 增加纹理大小或纹理页数量，避免细节被压缩。
• 尝试不同混合模式，减少单张异常照片对贴图的影响。
• 检查是否有低质量照片参与纹理生成。
• 对局部异常照片禁用或删除后重新生成纹理。
• 必要时先重新构建网格，再重新贴图。

常见坑：Metashape纹理拉伸怎么修

坑一：只重新生成纹理，不检查照片覆盖

这是最常见的问题。纹理拉伸往往发生在照片拍不到或拍得少的地方。例如建筑背面、墙角内侧、桥梁底部、屋檐下方。这类问题无法单靠软件参数完全修复，最好补拍照片。

坑二：俯视航拍拿来做立面模型

正射影像任务主要依靠俯视照片，但三维建模特别是建筑立面建模，需要倾斜影像。如果只有垂直向下的照片，立面纹理通常会被屋顶或地面照片强行投影，出现明显拉伸。

坑三：网格简化过度

有些用户为了让模型更轻，会在生成纹理前大量简化网格。简化过度后，墙面、窗框、边坡和细长结构会失去真实形状，贴图自然会被拉伸。

坑四：没有删除异常照片

模糊照片、曝光异常照片、对齐错误照片参与纹理生成，会造成局部错位和拖影。解决办法是找到对应区域的照片，禁用异常照片后重新生成纹理。

坑五：把所有问题都归因于 Metashape 参数

Metashape 纹理拉伸修复的核心不是“找到万能参数”，而是判断问题来自数据采集、相机对齐、网格表面还是贴图设置。不同原因对应不同处理方法。

方法比较：不同修复方式适合什么情况

如果项目用于 WebGIS 展示，可以接受少量不影响空间理解的纹理瑕疵；如果项目用于文物、建筑测绘或高精度三维存档，则应从采集阶段就控制照片质量和覆盖角度。

检查清单：生成成果前逐项确认

• 照片是否清晰，是否删除了模糊、过曝和重复照片。
• 航向、旁向、立面和斜视角度是否满足建模需求。
• 相机对齐结果是否连续，没有漂移相机。
• 控制点或相机坐标系统是否设置正确。
• 稀疏点云是否清理了明显飞点。
• 密集点云在问题区域是否有足够覆盖。
• 网格表面是否存在洞、尖刺、破面和过度简化。
• 生成纹理前是否禁用了异常照片。
• 纹理大小和纹理页数量是否满足模型细节需求。
• 导出 OBJ、FBX、OSGB 或 3D Tiles 后是否在目标软件中复查。

实用判断方法：如果无纹理模型的几何表面已经错误，先修模型；如果几何正确但颜色被拖花，再修纹理参数和参与贴图的照片。

FAQ：常见问题解答

Metashape建模流程中哪一步最容易导致纹理拉伸？

最常见的是照片采集和相机对齐阶段。照片覆盖不足、角度单一、个别相机漂移，都会在纹理阶段表现为拉伸。其次是网格质量问题，例如破面、缺洞和简化过度。

Metashape纹理拉伸怎么修，能不能不重跑全部流程？

如果只是个别照片导致局部错位，可以禁用异常照片后重新生成纹理，不一定重跑全部流程。如果是网格缺面、相机漂移或照片覆盖不足，通常需要回到对齐、密集点云甚至补拍阶段。

提高纹理大小能解决所有纹理模糊吗？

不能。提高纹理大小只能改善贴图分辨率不足的问题。如果原始照片模糊、拍摄距离太远、覆盖角度不够，纹理大小再高也无法恢复真实细节。

为什么正射影像看起来正常，三维模型立面却拉伸？

正射影像主要反映地表俯视信息，而三维立面需要侧向影像支持。如果航拍任务只采集了垂直照片，地面正射可能没问题，但建筑立面会因为缺少可用影像而出现纹理拉伸。

导出到 WebGIS 后纹理变差，是 Metashape 的问题吗？

不一定。导出 OSGB、OBJ 或 3D Tiles 时，可能会进行纹理压缩、模型简化和瓦片切分。需要分别检查 Metashape 内部模型、导出参数和 WebGIS 加载端的纹理压缩设置。

结论：修纹理拉伸要按流程倒查

Metashape建模流程并不复杂，但每一步都会影响最终纹理质量。遇到纹理拉伸时，建议按“照片覆盖与质量、相机对齐、密集点云、网格模型、纹理参数”的顺序倒查。

如果问题来自照片不足，最有效的办法是补拍；如果问题来自相机漂移，先优化对齐；如果问题来自网格破损，先重建模型；只有在几何正确、照片可用的情况下，调整纹理大小、混合模式和参与贴图照片才最有效。

对于 GIS 项目，最终不要只看模型是否漂亮，还要检查坐标、精度、成果格式和目标平台表现。这样生成的 Metashape 模型，才能既能展示，也能可靠地进入后续 GIS 分析和 WebGIS 发布流程。
