Pix4D空三加密失败?像控点具体怎么刺?

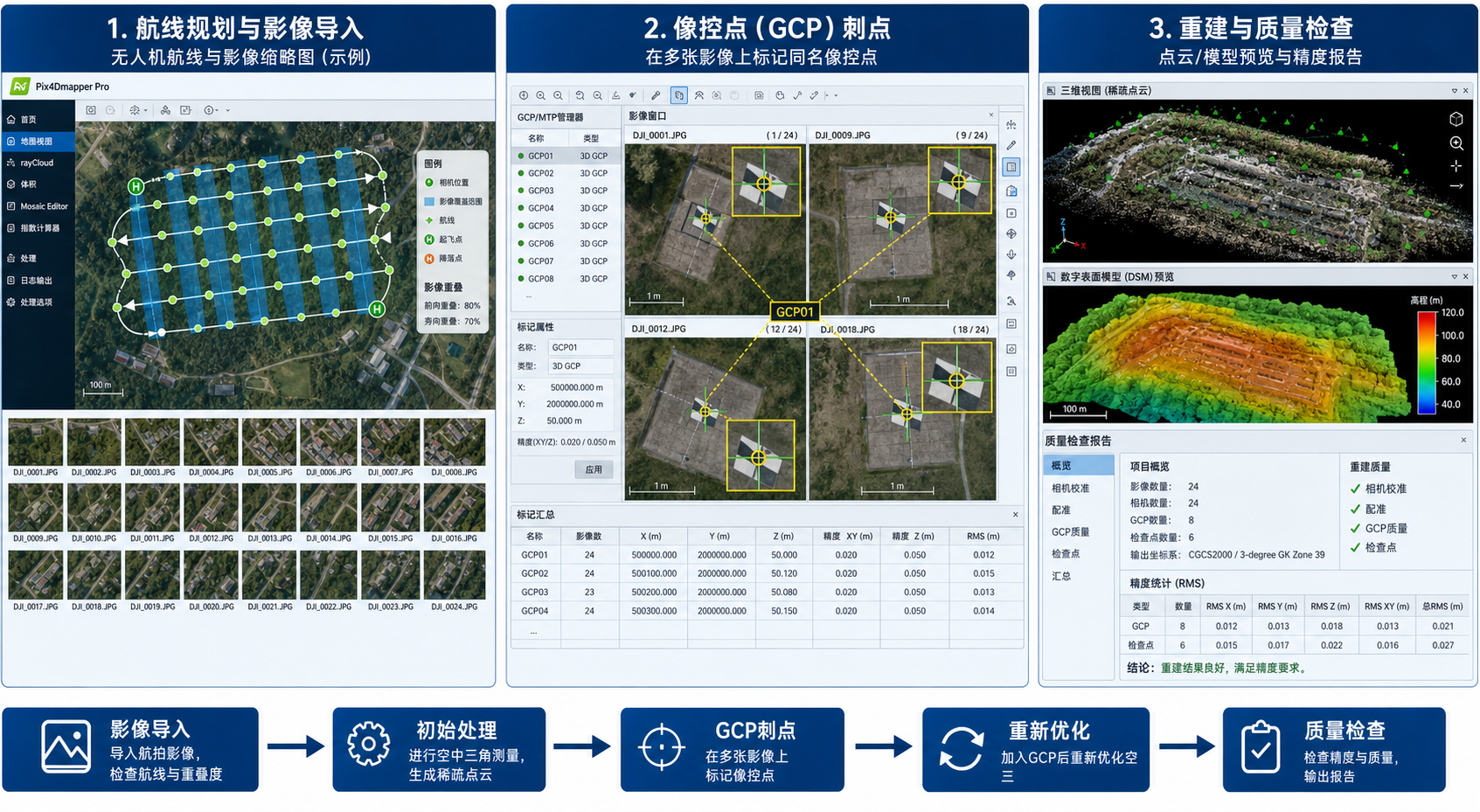

Pix4D空三加密失败?像控点具体怎么刺?这是很多无人机测绘项目都会遇到的问题：照片能导入，初始处理却报错或精度很差；像控点已经测了，但不知道应该在哪一步刺点、每个点要刺几张照片、刺错了会不会导致空三加密失败。本文按实际生产流程，把 Pix4D 空三加密失败的常见原因、像控点刺点方法、检查清单和返工思路讲清楚。
引言：先判断是空三问题，还是像控点刺点问题
Pix4D 空三加密失败并不一定是软件坏了。更多时候，问题来自影像匹配不足、相机参数异常、航线重叠度不够、坐标系设置错误，或者像控点刺点方式不规范。
在 Pix4Dmapper 或 Pix4Dmatic 这类摄影测量软件中，空三加密通常指通过同名点匹配、相机位置解算和区域网平差，建立影像之间的几何关系。像控点，也就是 GCP（Ground Control Point，地面控制点），用于把模型约束到真实坐标系中，并提高成果的平面和高程精度。
如果像控点刺点位置不准，或者在照片中分布太少，软件可能不会直接报“刺点错误”，但会表现为空三精度差、控制点残差大、重建变形、局部翘曲，严重时会导致空三加密失败。
背景：Pix4D空三加密失败常见表现
实际项目中，Pix4D 空三加密失败通常会出现以下几类表现：
- 初始处理后只有少量照片被校准，很多照片显示为未校准。
- 质量报告中相机位置杂乱，航带断裂，影像连接很弱。
- 关键点匹配数量过少，Tie Points 分布不均。
- 加入像控点后，GCP 残差很大，平面或高程误差明显异常。
- 模型整体倾斜、拉伸、局部鼓包，DOM 或 DSM 出现错位。
- 重新优化后结果比不加像控点更差。
这些现象背后可能有不同原因。处理时不要一开始就反复刺点，而应先判断影像本身是否能完成稳定的空三，再判断像控点是否正确参与平差。
实务建议：先用无人机照片的 EXIF 位置信息完成一次初始处理，确认影像能正常校准；再导入像控点并刺点；最后重新优化相机参数和控制点约束。
原理：像控点为什么会影响空三加密
Pix4D 空三加密依赖两类信息：一类是影像之间自动匹配出来的同名点，另一类是外部约束，比如照片 GPS、RTK/PPK 相机位置和像控点坐标。
像控点刺点的本质，是告诉软件：“这个地面实测点，在这些照片上的像素位置分别在哪里。”软件会把多张照片中的刺点位置和该点的真实坐标一起纳入平差计算。如果刺点准确，模型会被拉回正确的坐标和尺度；如果刺点错误，模型会被错误约束，空三结果就会变差。
一个合格的像控点刺点，需要同时满足三个条件：
- 地面坐标准确：像控点坐标来自 RTK、全站仪或其他可靠测量方法，坐标系和项目坐标系一致。
- 照片位置准确：在影像上刺到标志中心或特征点中心，而不是刺到阴影、边缘或模糊位置。
- 多视角约束充分：同一个像控点至少在多张清晰照片中被刺中，且照片视角覆盖合理。
因此，Pix4D 像控点刺点不是“点一下就行”，而是一个影响空三稳定性的质量控制过程。
步骤：Pix4D像控点具体怎么刺
步骤一：先检查照片是否适合空三加密
在刺点之前，先检查影像质量。否则即使像控点刺得很准，也可能无法补救原始数据问题。
- 确认航向重叠度和旁向重叠度足够。常规测绘建议航向重叠不低于 75%，旁向重叠不低于 65%。地形起伏大、建筑物多、林地、水面多时应更高。
- 剔除严重模糊、过曝、欠曝、云影明显、姿态异常的照片。
- 检查照片是否缺少 EXIF 坐标，尤其是多架次、多相机项目。
- 确认照片时间顺序和航带分布正常，没有明显漏拍或断带。
- 如果使用 RTK/PPK 照片，确认相机坐标精度设置合理。
如果不加像控点时就大量照片无法校准，应优先处理影像匹配问题，而不是急着导入 GCP。
步骤二：正确导入像控点坐标
像控点坐标导入错误，是 Pix4D 空三加密失败和精度异常的高频原因。导入前应确认字段顺序和坐标系。
常见像控点文件可以是 TXT、CSV 等文本格式，一般包含点名、X、Y、Z 或点名、E、N、H。导入时注意：
- 点名必须与外业记录一致，不要出现重复点名。
- 确认 X/Y 或 E/N 的字段顺序，不同单位和软件习惯可能不同。
- 确认高程是正常高、椭球高还是项目指定高程基准。
- 确认单位是米，不要把经纬度误当作投影坐标。
- 项目坐标系、影像坐标系和像控点坐标系要统一或可正确转换。
如果你使用地方坐标系或独立坐标系，建议先在 GIS 软件中检查像控点与测区范围是否吻合，再导入 Pix4D。QGIS 或 ArcGIS Pro 都可以用来快速查看点位是否落在正确位置。
步骤三：先完成一次初始处理
建议先不急于全面刺点，而是先运行一次初始处理，让 Pix4D 建立照片之间的初步连接关系。
- 新建项目并导入照片。
- 设置相机模型和坐标系。
- 运行初始处理。
- 查看质量报告中的照片校准比例、匹配点数量和航带连接情况。
- 确认结果基本稳定后，再进入像控点刺点流程。
这样做的好处是：软件已经知道照片之间的大致关系，后续在 GCP/MTP 管理器中可以更快定位同一个像控点出现在了哪些照片中。
步骤四：在GCP/MTP管理器中添加或选择像控点
在 Pix4Dmapper 中，通常通过 GCP/MTP Manager 管理像控点和手动连接点。导入像控点后，逐个选择点名，查看软件推荐的照片列表。
这里要区分两个概念：
- GCP：有真实地面坐标的控制点，用于约束模型坐标和精度。
- MTP：Manual Tie Point，手动连接点，没有真实坐标，主要用于增强影像连接。
如果是控制成果精度，应使用 GCP。如果只是因为航带之间连接弱，可以补充 MTP 帮助空三连接，但不要把没有测量坐标的点当作 GCP 使用。
步骤五：每个像控点至少刺3到5张清晰照片
像控点具体怎么刺，核心原则是：同一个 GCP 要在多张照片中刺到同一个地物中心，且这些照片要足够清晰、角度合理。
实际操作建议如下：
- 选中一个像控点点名。
- 打开包含该点的照片。
- 放大到能清楚看到标志中心或地物角点的位置。
- 把十字光标刺在标志中心，不要刺在边缘、阴影或喷漆扩散区。
- 同一个点先刺 3 张照片，保存后让软件重新预测该点在其他照片中的位置。
- 继续补刺到 5 张左右，重点选择清晰、角度不同、分布在不同航向位置的照片。
- 对测区边缘、拐角和高程变化大的区域，可适当增加刺点照片数量。
一般项目中，每个像控点刺 5 张左右清晰照片比较稳妥。不是刺得越多越好，如果把模糊照片、倾斜严重照片、看不清标志的照片也强行刺入，反而会引入误差。
步骤六：优先刺标志中心，其次刺稳定地物角点
如果外业布设了明显的像控标志，例如十字靶、棋盘格、圆形靶标，应优先刺标志几何中心。
如果没有布设靶标，而是使用道路交叉点、井盖中心、墙角、硬化地面角点等自然特征点，应满足以下条件：
- 在多张照片中都能清晰识别。
- 地物本身稳定，不会移动。
- 点位不是树冠、车辆、阴影边界、水面反光等不稳定对象。
- 点位在照片中不是严重倾斜遮挡的位置。
自然特征点的刺点误差通常比人工靶标更大，因此更需要谨慎选择照片和放大检查。
步骤七：分批刺点并重新优化
不要一次性把所有像控点和所有照片都刺完后才检查。更稳妥的做法是分批进行。
- 先刺测区四角和中部几个分布均匀的像控点。
- 每个点刺 3 到 5 张照片。
- 执行 Reoptimize 或重新优化。
- 查看 GCP 残差和质量报告。
- 确认没有明显异常点后，再继续刺剩余控制点。
如果某个 GCP 残差明显大于其他点，不要急着删除。先检查该点坐标是否录错、坐标系是否一致、照片上是否刺偏、是否把同名点刺到了相似但错误的地物上。
步骤八：把部分点设为检查点
如果像控点数量足够，建议不要全部设为控制点。可以保留一部分作为 Check Point，也就是检查点，用来独立验证成果精度。
例如有 8 个控制点时，可以选择 5 到 6 个作为 GCP，2 到 3 个作为检查点。检查点不参与平差约束，只用于评估模型结果是否真实可靠。
如果所有点都作为 GCP，报告中的残差只能说明模型对这些点拟合得如何，不能完全代表独立精度。
常见坑：为什么像控点刺了还是失败
1. 坐标系选错
这是最常见的问题。像控点是投影坐标，项目却选择了经纬度坐标；或者像控点是地方坐标，项目使用了国家标准投影坐标，都会导致点位偏移很大。
检查方法很简单：把像控点导入 QGIS 或 ArcGIS Pro，与影像范围、测区边界或无人机轨迹叠加查看。如果点位远离测区，优先排查坐标系和字段顺序。
2. X/Y字段顺序反了
很多表格会写成点名、Y、X、H，也有表格写成点名、X、Y、Z。导入时一旦字段顺序选反，点位可能落到完全错误的位置。
在 Pix4D 中导入前，应明确 Easting、Northing、高程字段分别对应哪一列。不要只凭表头猜测。
3. 高程基准不一致
如果像控点高程是正常高，而无人机 RTK 照片坐标使用椭球高，且没有正确处理高程基准差，可能出现整体高程偏差。对于高程精度要求高的项目，应确认项目使用的垂直基准。
4. 刺点照片太少
每个像控点只刺 1 到 2 张照片，约束通常不够稳定。尤其是在倾斜摄影、地形起伏大、边缘区域或纹理较差区域，刺点照片太少会导致残差不稳定。
5. 刺到相似但错误的位置
道路标线、屋顶角点、田埂交叉、井盖边缘都可能存在相似特征。看似刺到了同一个点，实际可能跨照片刺到了不同位置。这类错误会让单个 GCP 残差异常，也可能拉坏局部模型。
6. 把检查点也当成控制点拟合
全部点都作为 GCP 时，报告可能看起来不错，但没有独立验证。建议保留检查点，尤其是对成果要交付验收的项目。
7. 影像本身匹配条件太差
水面、农田、沙地、雪地、玻璃屋顶等区域纹理弱，自动匹配点少。即使像控点刺得正确，也无法完全替代影像之间的同名点匹配。必要时需要补飞、提高重叠度，或增加手动连接点。
方法比较：GCP、检查点、MTP分别什么时候用
| 方法 | 是否有实测坐标 | 主要作用 | 适用场景 | 注意事项 |
|---|---|---|---|---|
| GCP 像控点 | 有 | 约束模型坐标、尺度和平差精度 | DOM、DSM、三维模型需要测绘精度控制 | 坐标系必须正确，刺点必须准确 |
| Check Point 检查点 | 有 | 独立验证成果精度 | 成果验收、精度评定、项目质检 | 不参与平差，不能只看GCP残差 |
| MTP 手动连接点 | 无 | 增强照片之间的连接关系 | 航带断裂、弱纹理区域、相邻分块连接差 | 不能替代像控点，不提供真实坐标约束 |
| 照片RTK/PPK位置 | 相机位置有坐标 | 提供相机外方位初值和绝对定位约束 | 免像控或少像控项目 | 仍需检查高程基准和相机偏心参数 |
如果 Pix4D 空三加密失败是因为照片之间连接太弱，优先考虑 MTP 和影像质量；如果是模型整体坐标不准或精度不稳定，重点检查 GCP 和检查点；如果是整体偏移或高程异常，优先排查坐标系、高程基准和 RTK/PPK 设置。
检查清单：Pix4D空三加密失败排查顺序
遇到 Pix4D 空三加密失败，可以按下面顺序排查，避免盲目返工。
- 照片质量：是否有模糊、过曝、欠曝、云影、漏拍、航带断裂。
- 重叠度：航向和旁向重叠是否满足测区地形和地物条件。
- 照片坐标：EXIF、RTK、PPK 坐标是否正常，是否存在异常照片。
- 相机参数：相机型号、焦距、传感器参数是否识别正确。
- 项目坐标系：项目坐标系是否与像控点坐标一致。
- 像控点字段：点名、X、Y、Z 或 E、N、H 是否导入正确。
- 高程基准：正常高、椭球高、地方高程系统是否混用。
- 刺点数量：每个 GCP 是否至少刺了 3 到 5 张清晰照片。
- 刺点位置：是否刺在标志中心或稳定特征点，而非阴影和边缘。
- 点位分布：GCP 是否覆盖测区四周和中部，是否只集中在一侧。
- 异常残差：是否有单个 GCP 残差远大于其他点。
- 检查点：是否保留独立检查点验证成果精度。
如果以上项目都正常，但空三仍不稳定，建议尝试降低一次处理范围，按航带或分区测试，找出是哪一组照片或哪一片区域导致失败。
FAQ：Pix4D像控点刺点常见问题
Pix4D像控点每个点要刺几张照片？
一般建议每个像控点刺 3 到 5 张清晰照片。重要位置、测区边缘、地形变化明显区域可以适当增加。不要为了数量强行刺模糊照片，质量比数量更重要。
像控点必须在初始处理前刺好吗？
不一定。常见流程是先运行初始处理，确认影像能够正常校准，再导入像控点并刺点，然后重新优化。这样更容易定位像控点在照片中的位置，也更便于发现空三本身的问题。
GCP残差很大是刺点错了吗？
不一定。GCP 残差大可能由刺点错误、坐标录入错误、坐标系错误、高程基准不一致、影像匹配差等原因造成。应先检查点位坐标和照片刺点，再判断是否为数据采集问题。
没有像控点能不能做Pix4D空三加密？
可以。只要照片重叠度和纹理条件足够，Pix4D 可以完成相对空三。但没有像控点时，成果的绝对坐标精度依赖照片 GPS 或 RTK/PPK 质量。普通无人机 GPS 通常难以满足高精度测绘交付要求。
检查点和像控点有什么区别？
像控点参与平差，用于约束模型；检查点不参与平差，只用于验证结果。两者都需要实测坐标，也都需要在照片上刺点。做精度评定时，检查点比参与拟合的 GCP 更能反映真实成果质量。
像控点分布应该怎么布？
常规航测项目建议在测区四角、边界和中部均匀布设。不要所有点集中在一条路、一侧边界或测区中央。对于高差明显、狭长测区、建筑密集区，应适当增加边缘和高程变化区域的控制点。
Pix4D空三加密失败能靠多加像控点解决吗？
不一定。像控点可以提高绝对精度和约束模型，但不能替代足够的影像重叠和同名点匹配。如果失败原因是照片重叠不足、纹理太弱、照片模糊或航带断裂，多加像控点往往不能根本解决，需要补飞或补充手动连接点。
结论：先稳住空三，再用像控点控制精度
处理 Pix4D 空三加密失败时，正确顺序是先检查影像质量、重叠度、照片坐标和相机参数，确认影像本身能形成稳定连接；再导入坐标系正确的像控点；最后按规范完成像控点刺点和重新优化。
像控点具体怎么刺，可以记住一句话：同一点、清晰照片、多视角、刺中心、分批检查残差。每个 GCP 通常刺 3 到 5 张高质量照片，优先刺人工靶标中心，必要时保留检查点验证成果精度。
如果空三失败，不要只反复运行处理或盲目增加控制点。按“照片质量—坐标系—GCP导入—刺点位置—残差报告”的顺序排查，通常能更快定位问题，也能减少后期 DOM、DSM 和三维模型返工。
