很多同学搜索“DEM怎么生成等高线?ArcGIS工具在哪?”，其实核心问题有两个：一是要找到 ArcGIS 里的等高线工具，二是要正确设置等高距、基准等高线和输出坐标系，避免生成的等高线太密、太乱或高程值不对。

引言：DEM生成等高线在ArcGIS里用哪个工具

在 ArcGIS 中，DEM生成等高线通常使用 Contour 工具。中文界面中一般叫“等值线”或“等高线”，具体名称会因 ArcGIS Pro、ArcMap 版本和语言包略有差异。

如果你使用的是 ArcGIS Pro，常见路径是：

1. Analysis 选项卡。
2. 点击 Tools 打开地理处理窗格。
3. 搜索 Contour。
4. 选择 Spatial Analyst Tools > Surface > Contour。

如果你使用的是 ArcMap，常见路径是：

1. 打开 ArcToolbox。
2. 展开 Spatial Analyst Tools。
3. 展开 Surface。
4. 双击 Contour。

注意：Contour 工具通常需要 Spatial Analyst 扩展许可；部分环境也可能通过 3D Analyst 中的相关表面分析工具完成类似操作。若工具灰色不可用，优先检查扩展许可是否启用。

背景：为什么DEM可以生成等高线

DEM 是数字高程模型，通常以栅格形式存储地表高程值。每个像元都有一个高程数值，例如 123.6 米、124.1 米。DEM生成等高线的本质，是在栅格表面中寻找相同高程值的位置，并把这些位置连接成线。

例如你设置等高距为 10 米，ArcGIS 会尝试从 DEM 中提取 100 米、110 米、120 米、130 米等连续高程线。输出结果一般是线要素类或 Shapefile，每条线通常带有一个高程字段。

这也是为什么很多人会遇到这些问题：

• 等高线特别密：等高距设置太小，或者 DEM 分辨率很高。
• 等高线很锯齿：DEM 噪声较多，或栅格分辨率较粗。
• 高程值看起来不对：DEM 的垂直单位、投影单位或 NoData 区域没有检查。
• 工具找不到：没有打开 Geoprocessing 工具箱，或 Spatial Analyst 扩展未授权。

原理：ArcGIS等高线工具的关键参数怎么理解

使用 ArcGIS Contour 工具时，最重要的不是“点运行”，而是理解几个关键参数。

输入栅格

输入栅格就是你的 DEM 数据，可以是 TIFF、IMG、GRID 或地理数据库中的栅格。建议先确认它确实是高程栅格，而不是坡度、阴影、土地覆盖或影像底图。

输出折线要素

输出结果是等高线矢量数据。建议输出到文件地理数据库中，尤其是数据量较大时，不要优先输出为 Shapefile，因为 Shapefile 字段名长度和编码支持有限。

等高距 Contour interval

等高距决定每隔多少高程值生成一条线。比如 DEM 的高程单位是米，等高距填 10，就表示每 10 米生成一条等高线。

• 山区地形图常用 10 米、20 米、50 米。
• 丘陵或小区域分析可用 5 米、10 米。
• 平原区如果起伏很小，等高距可以设为 1 米、2 米，但要注意 DEM 精度是否支持。

基准等高线 Base contour

基准等高线用于指定从哪个高程值开始生成。例如基准为 0、等高距为 10，则生成 0、10、20、30 米等线。如果基准为 5、等高距为 10，则生成 5、15、25、35 米等线。

Z因子 Z factor

Z因子用于处理水平单位和垂直单位不一致的情况。比如水平坐标单位是米，高程也是米，通常填 1。如果 DEM 的高程单位是英尺，而水平单位是米，就要进行单位换算。

实际工作中，很多等高线错误不是工具问题，而是 DEM 坐标系、水平单位、垂直单位和等高距没有统一检查。

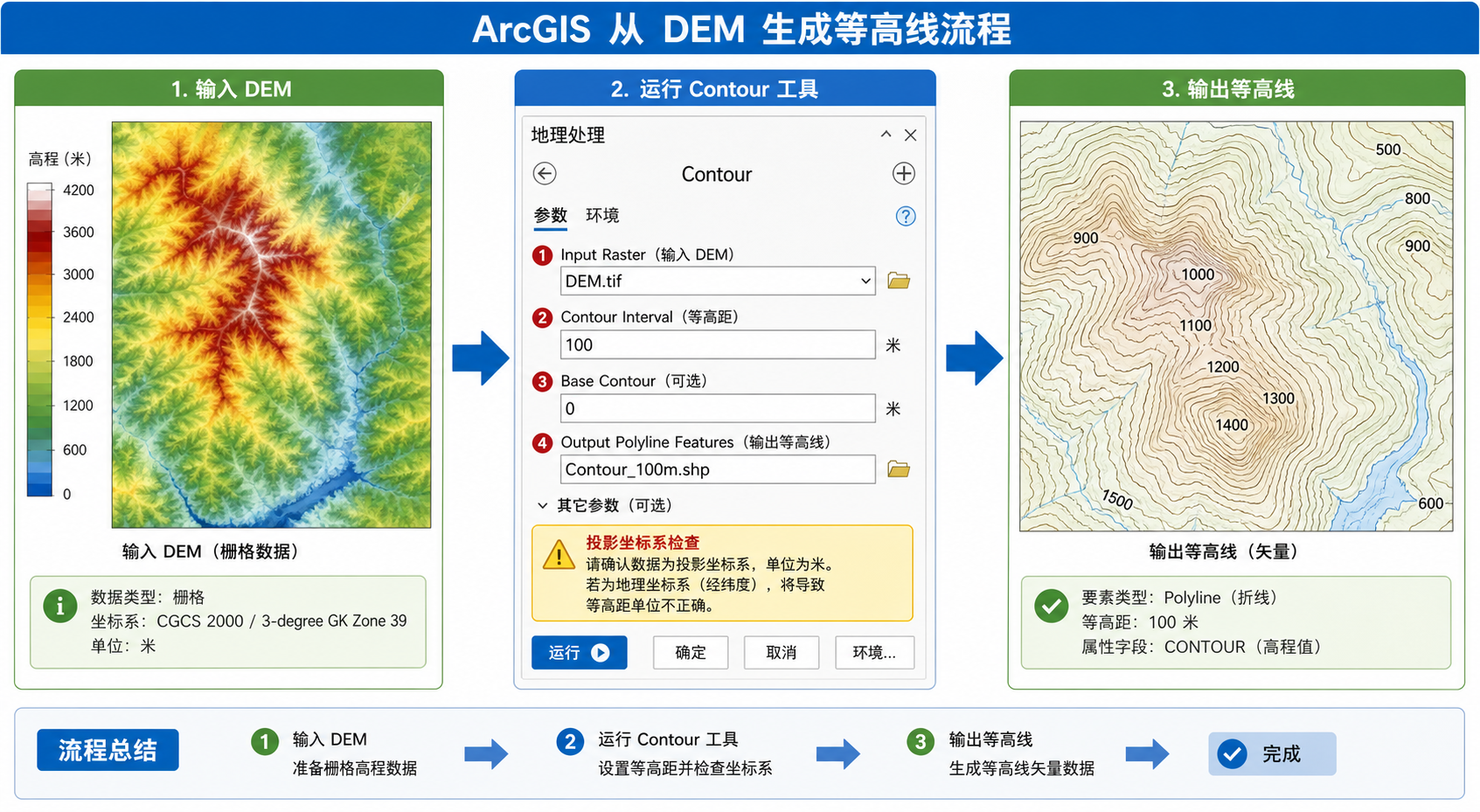

步骤：ArcGIS Pro中DEM怎么生成等高线

第一步：加载DEM并检查数据

1. 打开 ArcGIS Pro，新建或打开一个工程。
2. 在 Map 视图中添加 DEM 栅格。
3. 右键 DEM 图层，查看 Properties。
4. 检查 Source 中的坐标系、像元大小、范围和 NoData 信息。
5. 确认 DEM 的高程单位，常见为米或英尺。

如果 DEM 没有定义坐标系，不建议直接生成等高线。应先确认数据来源，并使用 Define Projection 定义正确坐标系。注意 Define Projection 只是“声明坐标系”，不是重投影。

第二步：必要时先投影DEM

如果 DEM 是经纬度坐标系，例如 WGS 1984，水平单位是度。用于面积、距离、坡度或等高线制图时，建议先投影到合适的投影坐标系，例如 UTM、高斯克吕格或本地常用投影。

在 ArcGIS Pro 中可使用：

1. Project Raster 工具。
2. 输入 DEM。
3. 选择目标投影坐标系。
4. 重采样方法通常可选 Bilinear。
5. 输出新的投影 DEM。

DEM生成等高线前做投影检查，可以减少单位混乱和后续制图比例尺不匹配的问题。

第三步：打开Contour工具

ArcGIS Pro 中打开等高线工具的方法如下：

1. 点击顶部 Analysis。
2. 点击 Tools。
3. 在 Geoprocessing 搜索框输入 Contour。
4. 选择 Contour Spatial Analyst Tools 下的工具。

如果搜索不到，可以在工具箱中手动展开：

1. Toolboxes。
2. Spatial Analyst Tools。
3. Surface。
4. Contour。

第四步：设置等高线参数

常见参数设置如下：

参数	建议设置	说明
Input raster	选择投影后的 DEM	优先使用坐标系和单位明确的 DEM
Output polyline features	输出到文件地理数据库	避免 Shapefile 字段限制和路径问题
Contour interval	如 10、20、50	根据地形起伏和制图比例尺确定
Base contour	通常为 0	特殊制图需求可设为 5、100 等
Z factor	通常为 1	水平单位和高程单位一致时使用 1

第五步：运行并检查输出结果

点击 Run 后，ArcGIS 会生成等高线图层。运行完成后，建议立即检查以下内容：

• 等高线是否覆盖了 DEM 的有效范围。
• 线条是否异常密集或异常稀疏。
• 属性表中是否有高程字段，常见字段名为 Contour。
• 高程值是否符合研究区实际海拔范围。
• 是否出现大量短碎线或闭合异常线。

第六步：设置符号和标注

等高线生成后，还需要做基本制图处理：

1. 按高程字段设置分级符号或统一线符号。
2. 每隔若干条设置一条计曲线，例如每 50 米一条加粗线。
3. 使用高程字段标注等高线。
4. 必要时对标注设置重复间隔和线方向。

如果只是用于分析，可以保留原始等高线；如果用于出图，建议进一步做平滑、裁剪和标注优化。

常见坑：DEM生成等高线不对通常错在哪里

坑一：把经纬度DEM直接拿来生成等高线

经纬度坐标系的水平单位是度，而高程通常是米。虽然 Contour 主要依据栅格值提取线，但后续长度、制图比例尺、标注和叠加分析可能出现问题。正式成果建议先投影到合适的投影坐标系。

坑二：等高距设置过小

如果 30 米分辨率 DEM 设置 1 米等高距，可能生成大量密集且锯齿明显的线。这不一定代表地形细节更准确，反而可能把 DEM 噪声放大。

坑三：没有处理NoData和异常值

DEM 边缘、海域、水体或拼接区域可能包含 NoData 或异常高程值。生成等高线前可先用栅格统计、拉伸显示、查询像元值等方式检查。

坑四：DEM本身精度不足

等高线的质量受 DEM 精度限制。低分辨率 DEM 不能生成高精度地形图等高线。即使工具运行成功，也不代表成果能满足工程测绘精度要求。

坑五：工具不可用但没有检查扩展许可

如果 ArcGIS 中 Contour 工具灰色、报错或无法运行，请检查：

• 是否安装并授权 Spatial Analyst。
• ArcGIS Pro 中是否登录了具备许可的账号。
• 工程环境是否能访问对应工具箱。
• 输入 DEM 是否损坏或路径包含特殊字符。

方法比较：ArcGIS里生成等高线有哪些选择

方法	适用场景	优点	注意事项
Contour 工具	从 DEM 生成常规等高线	最常用，参数简单，适合教学和生产	通常需要 Spatial Analyst 扩展
Contour List 工具	只生成指定高程值的等高线	适合提取特定水位线、海拔线	需要明确列出目标高程值
Contour with Barriers	有断裂线或约束线的地形	可考虑屏障对等值线的影响	参数更复杂，适合更专业场景
先平滑DEM再生成	DEM噪声较多，等高线锯齿明显	线条更平顺，制图效果更好	可能削弱真实地形细节
QGIS Contour	没有 ArcGIS 许可时	免费开源，可通过 GDAL 工具实现	界面和字段命名与 ArcGIS 不同

对大多数 ArcGIS 用户来说，DEM生成等高线优先使用 Contour 工具即可。只有当你需要指定某几条高程线，或需要更复杂的地形约束时，再考虑其他工具。

检查清单：运行前后这样核对最稳

运行前检查

• DEM 是否是真正的高程栅格。
• DEM 是否有正确坐标系。
• 高程单位是米还是英尺。
• 是否需要先 Project Raster。
• 研究区是否存在明显 NoData 或异常值。
• 等高距是否符合 DEM 分辨率和制图比例尺。
• Spatial Analyst 扩展是否可用。

运行后检查

• 等高线高程字段是否存在。
• 高程范围是否符合当地实际地形。
• 线条密度是否合理。
• 是否有大量孤立短线。
• 是否需要裁剪到研究区边界。
• 是否需要平滑、加粗计曲线和标注。
• 输出路径和数据格式是否适合后续使用。

FAQ：DEM怎么生成等高线的常见问题

ArcGIS等高线工具在哪？

ArcGIS Pro 中可在 Analysis > Tools 搜索 Contour，常见位置是 Spatial Analyst Tools > Surface > Contour。ArcMap 中通常在 ArcToolbox > Spatial Analyst Tools > Surface > Contour。

DEM生成等高线需要什么扩展？

通常需要 Spatial Analyst 扩展许可。如果工具不可用，先检查 ArcGIS 账号授权、扩展许可和工具箱是否正常加载。

等高距应该设置多少？

没有固定答案。要结合 DEM 分辨率、地形起伏和出图比例尺。山区可从 10 米、20 米或 50 米开始测试；平原区可尝试 1 米、2 米或 5 米，但前提是 DEM 精度足够。

为什么生成的等高线很锯齿？

常见原因是 DEM 分辨率较低、噪声较多或等高距过小。可以尝试使用更高质量 DEM，或先对 DEM 做适度平滑，再生成等高线。但平滑会改变局部细节，需要谨慎使用。

为什么等高线高程值不对？

优先检查 DEM 的高程单位、Z factor、异常值和数据来源。如果 DEM 的垂直单位不是米，而你按米理解，就会造成高程判断错误。

可以直接用WGS84经纬度DEM生成等高线吗？

工具可能可以运行，但不建议作为正式流程。更稳妥的做法是先将 DEM 投影到适合研究区的投影坐标系，再生成等高线和制图。

生成等高线后还需要保存DEM吗？

需要。等高线是从 DEM 派生出来的矢量结果，不能完全替代原始 DEM。后续如果要重新设置等高距、分析坡度坡向或检查错误，仍然需要原始 DEM。

结论：先找对Contour工具，再检查单位和等高距

DEM怎么生成等高线?ArcGIS工具在哪? 简单回答是：在 ArcGIS Pro 的 Geoprocessing 中搜索 Contour，或在 Spatial Analyst Tools 的 Surface 工具集中找到 Contour 工具。

但要得到可靠结果，不能只关注工具位置。更重要的是先检查 DEM 坐标系、高程单位、NoData、异常值和分辨率，再合理设置等高距、基准等高线和 Z factor。这样生成的等高线才更适合后续分析、制图和成果交付。
