引言

“等高线锯齿严重咋办?平滑处理怎么做?”是很多 GIS 初学者在用 DEM 生成等高线后遇到的典型问题：线条像台阶一样折来折去，局部还会出现尖角、毛刺和不自然的小弯。这个问题不只是“看起来不好看”，还可能影响地形判读、制图表达和后续空间分析。

本文用一个实用思路来处理：先判断等高线锯齿严重的原因，再选择合适的等高线平滑处理方法。重点会覆盖 QGIS、ArcGIS Pro 和常见 GIS 数据处理流程，适合正在做地形图、规划底图、流域分析或工程制图的读者。

背景：为什么生成的等高线会锯齿严重

等高线是从 DEM 栅格数据中提取出来的。DEM 本质上是一个个像元组成的高度矩阵，软件根据相邻像元的高程值计算某一高程值经过的位置，再连接成线。

因此，DEM 生成等高线锯齿并不罕见，尤其在以下场景中更明显：

• DEM 分辨率较低，例如 30 米或 90 米 DEM 用来制作大比例尺地形图。
• 等高距设置过小，例如用粗分辨率 DEM 生成 1 米或 2 米等高距。
• DEM 原始数据有噪声、空洞、条带或异常高程点。
• 直接用栅格生成等高线，没有先做 DEM 平滑或重采样。
• 矢量等高线节点过多，但线条没有经过合理简化和平滑。
• 坐标系使用经纬度坐标，距离单位不是米，导致处理参数不好控制。

所以，等高线平滑处理不是简单点击一个“平滑”按钮。正确做法是先判断锯齿来自数据源、等高距，还是后期制图线条表达。

原理：等高线平滑处理到底在改什么

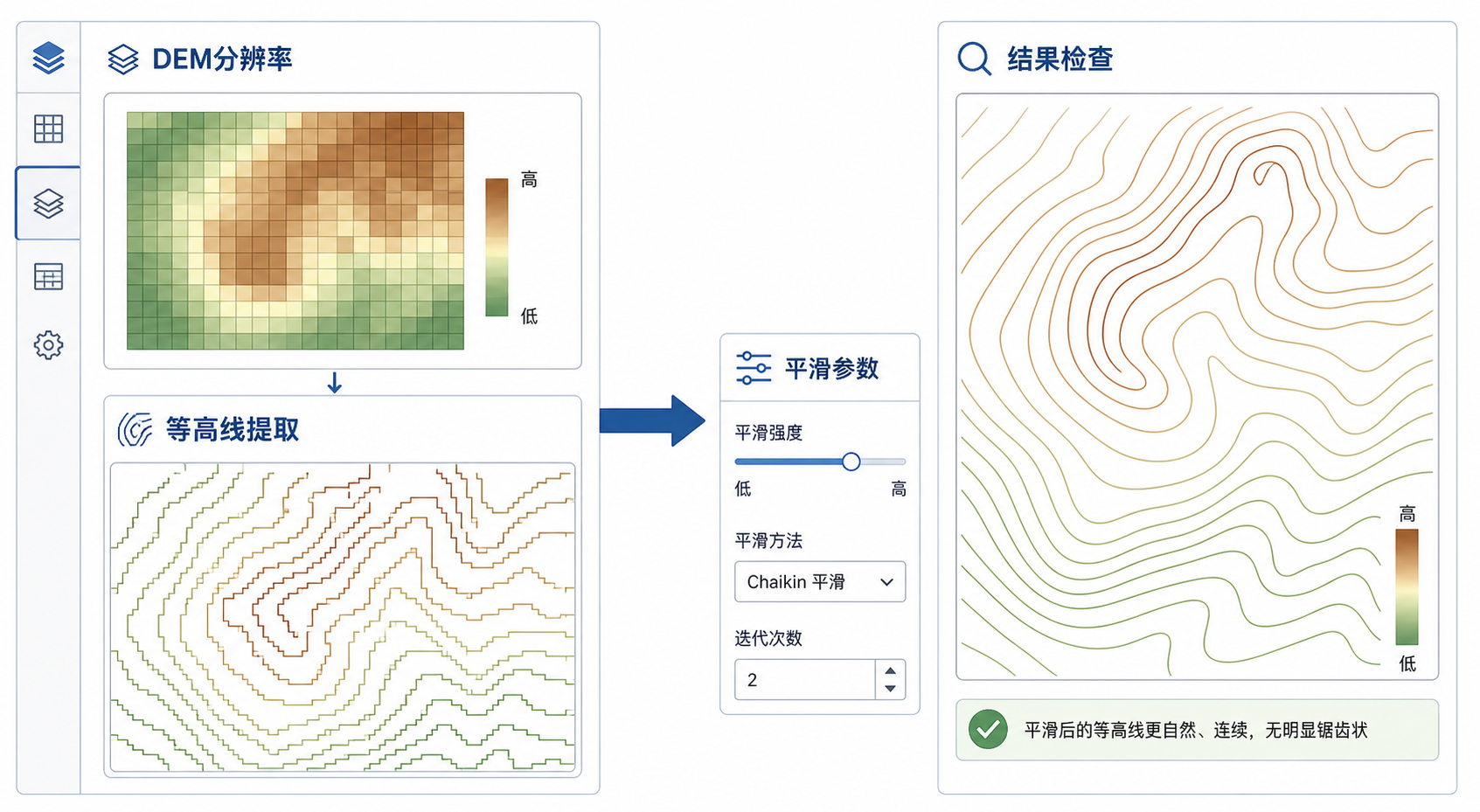

等高线平滑处理通常有两条路线：一种是先处理 DEM，再重新生成等高线；另一种是对已经生成的矢量等高线进行平滑。

1. 先平滑 DEM，再生成等高线

这种方法改变的是高程表面。常见做法包括低通滤波、焦点统计、重采样或插值处理。优点是生成出来的等高线整体更自然，缺点是会改变局部高程细节，不适合对高程精度要求很高的工程场景。

2. 先生成等高线，再平滑线要素

这种方法改变的是线条形态。常见算法包括 Chaikin 平滑、Bezier 曲线平滑、PAEK 平滑等。优点是制图效果改善明显，缺点是线可能偏离原始高程位置，平滑过度时会造成山脊、山谷表达失真。

简单判断：如果你的目标是“制图好看”，可以优先做矢量等高线平滑；如果你的目标是“地形表达更合理”，应先检查 DEM 质量，再考虑 DEM 平滑后重新提取等高线。

步骤：等高线锯齿严重的实用处理流程

步骤一：先检查 DEM 分辨率和等高距是否匹配

等高线锯齿严重，最常见原因是 DEM 分辨率不够。不要指望 30 米 DEM 生成非常细腻的 1 米等高距等高线。

可以按下面的经验检查：

• 30 米 DEM：更适合 10 米、20 米、25 米等较粗等高距。
• 12.5 米 DEM：可尝试 5 米或 10 米等高距，但要看地形起伏。
• 5 米及更高分辨率 DEM：更适合较精细的地形制图。
• 如果地形很平缓，等高距过小会产生大量破碎、弯曲和不稳定线段。

如果 DEM 分辨率和等高距明显不匹配，后续再怎么做等高线平滑处理，也只是“美化问题”，不能真正提升数据可靠性。

步骤二：统一使用投影坐标系处理

在做等高线平滑、缓冲、距离容差、线简化等操作前，建议把数据投影到以米为单位的坐标系中，例如 CGCS2000 高斯投影、UTM 投影或项目所在地常用投影。

如果仍然使用 WGS84 经纬度坐标，平滑容差的单位是度，不直观，也容易设置过大或过小。

• QGIS 中可使用“另存为”或“重投影图层”。
• ArcGIS Pro 中可使用“Project”工具。
• 处理完成后，如有 WebGIS 发布需要，再转换回 EPSG:4326 或 EPSG:3857。

步骤三：必要时先对 DEM 做轻度平滑

如果 DEM 有明显噪声或生成的等高线出现大量短小毛刺，可以先对 DEM 做轻度平滑。这里要注意“轻度”两个字，过度平滑会让山脊、沟谷、陡坎变钝。

在 QGIS 中可以考虑以下方式：

1. 加载 DEM 栅格数据。
2. 使用“栅格分析”或 GRASS/SAGA 相关工具做低通滤波、均值滤波或高斯滤波。
3. 使用较小窗口，例如 3×3 起步，不建议一开始就使用很大的平滑窗口。
4. 对比原 DEM 与平滑 DEM 的阴影图，确认主要地形特征没有被抹掉。
5. 用平滑后的 DEM 重新生成等高线。

在 ArcGIS Pro 中，可以使用 Focal Statistics 对 DEM 做均值或中值处理，再使用 Contour 工具生成等高线。

步骤四：重新生成等高线并设置合理等高距

重新生成等高线时，建议先做小范围测试，不要直接全区处理。重点观察山脊、山谷、平缓区和陡坡区的线形。

QGIS 常见操作流程如下：

1. 打开 QGIS，加载 DEM。
2. 进入“栅格”相关菜单，选择“提取等高线”或 GDAL Contour 工具。
3. 设置等高距，例如 5、10 或 20，单位取决于 DEM 高程单位。
4. 勾选生成高程字段，字段名可设为 ELEV 或 height。
5. 输出为 GeoPackage 或 Shapefile。推荐 GeoPackage，中文路径和字段兼容性更好。

ArcGIS Pro 中可使用 Spatial Analyst 的 Contour 工具，设置 Contour interval、Base contour 和 Z factor。若 DEM 高程单位与水平单位不同，要特别检查 Z factor。

步骤五：对矢量等高线做平滑处理

如果 DEM 和等高距基本合理，但线条仍然有明显折线感，可以对矢量等高线做平滑。

在 QGIS 中，可以尝试“平滑几何图形”工具：

1. 选中等高线图层。
2. 打开“处理工具箱”。
3. 搜索“平滑几何图形”或 Smooth geometry。
4. 输入图层选择等高线。
5. 迭代次数先设置为 1 或 2。
6. 偏移量或相关参数不要过大，先用默认值测试。
7. 输出为新图层，不要覆盖原始等高线。

在 ArcGIS Pro 中，可以使用 Cartography 工具箱中的 Smooth Line 工具。常见算法包括 PAEK 和 Bezier Interpolation。PAEK 可以设置平滑容差，更适合可控地调整；Bezier 效果更圆滑，但有时会偏离原线较明显。

步骤六：平滑后要做拓扑和属性检查

等高线平滑处理完成后，不要只看线条是否好看，还要检查是否产生空间错误。

• 同一高程的等高线是否出现异常交叉。
• 不同高程线是否在不该相交的位置相交。
• 闭合等高线是否被平滑成自相交形状。
• 高程字段是否保留，例如 ELEV、height、CONTOUR。
• 线条是否过度偏移，导致与山脊线、河谷线明显不匹配。
• 局部是否出现小圈、小尾巴、断线和异常尖角。

建议把平滑前后的等高线叠加显示，并配合 DEM 阴影图一起检查。只看白底线图，很容易误判。

常见坑：等高线平滑处理容易犯的错误

坑一：把平滑当成提高精度

平滑只能改善线形表达，不能凭空提高 DEM 精度。低分辨率 DEM 生成的等高线，即使看起来很顺，也不等于达到了大比例尺测绘精度。

坑二：平滑参数一次设太大

很多锯齿严重的等高线，平滑参数一大就会变得很“漂亮”，但同时山脊、沟谷、鞍部等地形细节会被抹掉。建议从小参数开始，逐步增加，并保存多个版本对比。

坑三：没有保留原始等高线

平滑处理最好输出为新图层。原始等高线是检查偏移、回溯问题和重做参数的重要依据，不建议直接覆盖。

坑四：忽略投影坐标系

如果在经纬度坐标系下设置平滑容差，参数很难控制。尤其是 ArcGIS Pro 的 Smooth Line、QGIS 的平滑几何图形、PostGIS 的 ST_Simplify 或 ST_ChaikinSmoothing，都更适合在投影坐标系下处理。

坑五：先简化再过度平滑

线简化会减少节点，平滑会改变线形。如果先用很大的容差简化，再强力平滑，等高线可能严重偏离真实地形。通常建议小范围测试：原始线、轻度简化、轻度平滑分别对比。

方法比较：DEM 平滑、矢量平滑和重采样怎么选

检查清单：处理等高线锯齿严重前后要核对什么

• 数据源：DEM 分辨率是否满足当前出图比例尺和等高距要求。
• 坐标系：是否使用以米为单位的投影坐标系进行平滑和简化。
• 等高距：是否过小，是否导致平缓区出现大量碎线。
• DEM 质量：是否存在空洞、异常值、拼接缝、条带噪声。
• 平滑方式：是需要 DEM 平滑，还是只需要矢量等高线平滑处理。
• 参数控制：是否从小参数开始测试，而不是一次性强平滑。
• 结果对比：是否叠加原始等高线、DEM 阴影图和关键地形要素检查。
• 属性字段：高程字段是否仍然正确保留。
• 拓扑问题：是否出现自相交、异常交叉、断线和小毛刺。
• 用途判断：结果是用于制图表达，还是用于精度要求较高的分析或工程。

FAQ

Q1：等高线锯齿严重，是不是一定要做平滑？

不一定。先检查 DEM 分辨率和等高距。如果是 30 米 DEM 生成 1 米等高距，问题主要不是平滑不足，而是数据源和参数不匹配。此时应调整等高距或更换更高分辨率 DEM。

Q2：QGIS 等高线平滑用哪个工具比较合适？

如果已经生成矢量等高线，可以在 QGIS 处理工具箱中使用“平滑几何图形”工具。建议先设置较低迭代次数，输出新图层，再与原始等高线和 DEM 阴影图叠加检查。

Q3：ArcGIS Pro 等高线平滑推荐什么方法？

ArcGIS Pro 可使用 Smooth Line 工具。PAEK 方法适合通过容差控制平滑程度，Bezier Interpolation 视觉上更圆滑，但可能偏移更明显。地形图制图通常建议先用 PAEK 小容差测试。

Q4：等高线平滑后还能用于高程分析吗？

要谨慎。平滑后的等高线更适合制图表达，不建议直接作为高精度高程分析依据。如果要做坡度、坡向、汇流、地形因子计算，应优先使用原始或经过严格质量控制的 DEM。

Q5：为什么平滑后等高线会交叉？

平滑算法会移动线上的节点，如果参数过大，邻近等高线可能被推到一起甚至交叉。尤其在陡坡、山谷和闭合线密集区域更容易出现。解决方法是降低平滑容差、减少迭代次数，并对局部问题手工检查。

Q6：WebGIS 中等高线显示锯齿，和 GIS 软件里的锯齿是一回事吗？

不完全一样。GIS 软件里锯齿可能来自 DEM 和线数据本身；WebGIS 中的锯齿还可能来自切片分辨率、线符号抗锯齿、矢量瓦片简化和浏览器渲染。若原始线已经正常，但网页显示差，应检查发布和渲染参数。

结论

等高线锯齿严重时，不要直接上来就强行平滑。更稳妥的流程是：先检查 DEM 分辨率、等高距和坐标系，再判断是否需要 DEM 平滑，最后对矢量等高线做适度平滑处理。

如果只是为了制图出图，QGIS 的平滑几何图形或 ArcGIS Pro 的 Smooth Line 通常就够用；如果锯齿来自 DEM 噪声或分辨率不足，就应从 DEM 质量和等高距设置入手。记住一句话：等高线平滑处理可以改善表达，但不能替代可靠的数据源和合理的地形判断。
