山脊线在地图怎么看?凸向低处是对吗?
“山脊线在地图怎么看?凸向低处是对吗?”是很多 GIS 初学者在读等高线地形图时最容易卡住的问题。简单说：在等高线图上识别山脊线，关键不是只背一句“凸向低处”，而是要同时看等高线弯曲方向、高程变化、坡面排水方向和地形连续性。
引言：山脊线在地图怎么看，先抓住一个核心判断
山脊线是连接山体高处、向两侧分水的地形线，也常被称为分水线。它通常位于两个沟谷之间，是地表水向两侧分流的位置。

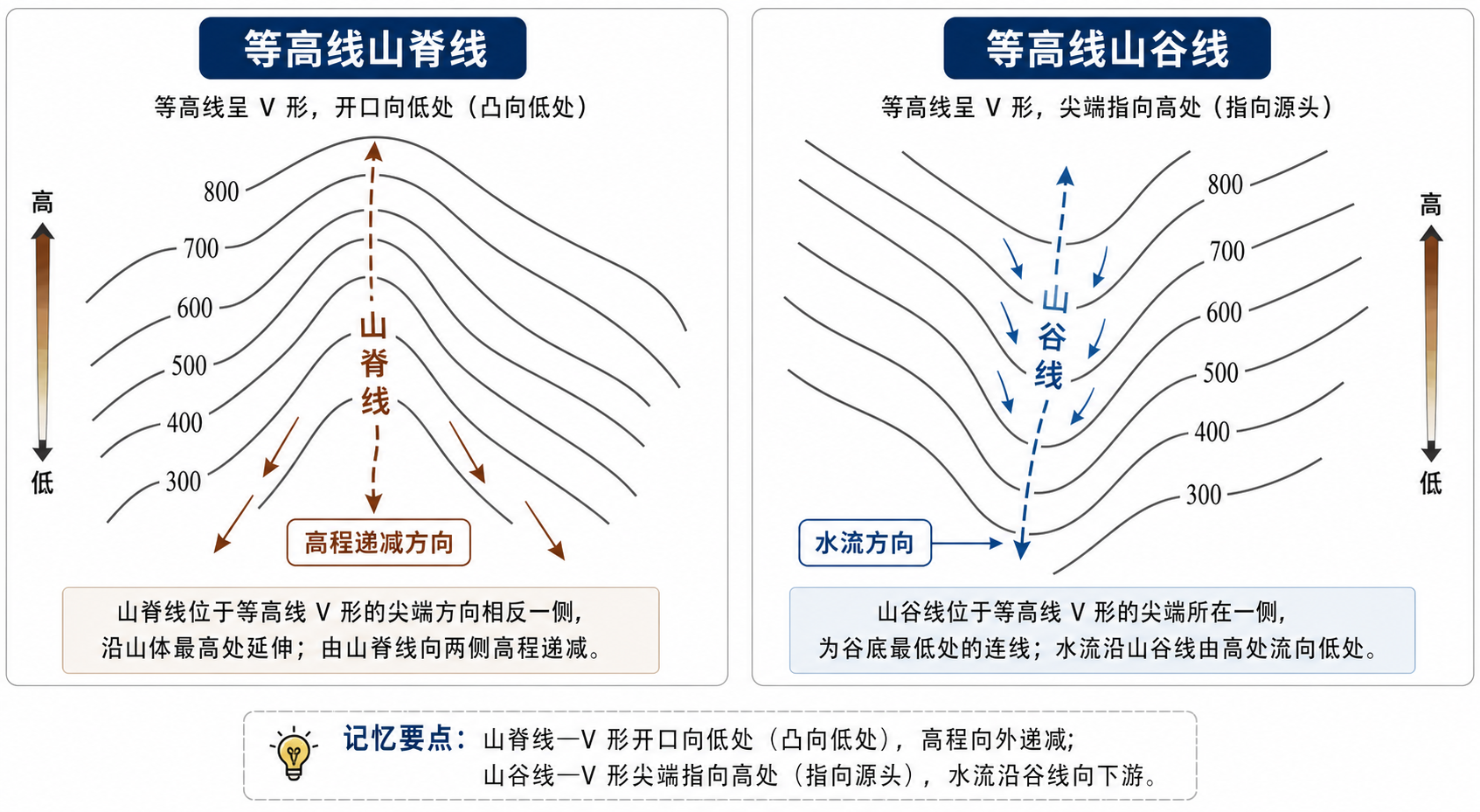

在等高线地图上，山脊线常表现为一组等高线向低处凸出的“V”形或“U”形弯曲。也就是说，很多教材里说的“山脊线凸向低处”总体是对的，但实际判断时不能只看一个弯曲形状，还要结合高程标注和相邻地形一起判断。
背景：为什么山脊线和山谷线容易看反
读地形图时，山脊线和山谷线最容易混淆，因为它们在等高线图上都可能呈现弯曲的“V”形或“U”形。初学者常见的错误是只看尖头方向，而没有看高程数字。
在 GIS 制图、野外判读、DEM 地形分析和流域提取中，山脊线判断都很重要。例如：
- 做流域边界提取时，山脊线通常对应分水岭。
- 分析坡向和汇流路径时，山谷线往往对应水流汇集线。
- 进行地形可视化时，山脊线能帮助理解地貌骨架。
- 在等高线图判读考试或工程踏勘中，山脊线与山谷线是基础识图能力。
所以，“山脊线在地图怎么看”不只是地理课知识，在 QGIS、ArcGIS Pro、DEM 分析和水文分析里也经常用到。
原理：山脊线凸向低处是对的吗
通常情况下，山脊线的等高线弯曲方向凸向低处。更准确地说，当一组等高线在山坡上形成向外伸出的弯曲，并且弯曲尖端指向较低高程时，这条弯曲的中轴线往往就是山脊线。
理解这个规律，可以从水流方向入手：
- 山脊线是分水线，雨水落在山脊附近会向两侧坡面流走。
- 山谷线是汇水线，雨水会从两侧坡面向谷底汇集。
- 在等高线图上，山谷线的“V”形通常指向高处。
- 山脊线的“V”形或“U”形通常凸向低处。
一个更实用的口诀是：
山谷线：尖头指向高处，水向低处流出。
山脊线：凸出指向低处，水向两侧分流。
注意，这里的“凸向低处”不是让你只看图形凸不凸，而是要先确认等高线标注的高程变化方向。没有高程判断，凸向低处这个规律就容易被误用。
步骤：在等高线地图上判断山脊线
步骤一：先找到等高线的高程数字
判断山脊线前，先看等高线标注。比如等高线从 500 米、480 米、460 米逐渐降低，说明该方向是低处；反过来，从 460 米、480 米、500 米逐渐升高，说明该方向是高处。
如果地图上没有每条等高线的标注，可以先找计曲线。计曲线通常比普通等高线更粗，并带有高程数字。利用计曲线可以推断周围等高线的高程递增或递减方向。
步骤二：观察等高线弯曲的尖端或凸出方向
找到一组连续弯曲的等高线后，观察它们的弯曲方向。如果弯曲部分朝向高程较低的一侧，且形态像山体向外伸出的“鼻梁”，这通常就是山脊线。
山脊线在地图上的形态常见为：
- 多条等高线连续向低处凸出。
- 凸出部分两侧高程相近，中间像一条延伸的地形脊背。
- 从山顶或高地向低处延伸。
- 两侧通常可以看到坡面向不同方向下降。
步骤三：用水流方向反向验证
如果你不确定某条线是不是山脊线，可以用水流方向验证。水总是大致垂直于等高线向低处流动。山脊线两侧的水流会分别流向不同方向，而不是汇到同一条线。
判断方法如下：
- 在疑似山脊线两侧各选一个点。
- 沿垂直等高线方向判断下坡方向。
- 如果两侧水流方向分开，说明中间更可能是山脊线。
- 如果两侧水流都指向中间，说明中间更可能是山谷线。
步骤四：结合地形阴影或 DEM 三维视图检查
如果你在 GIS 软件中工作，可以打开 DEM 地形阴影图辅助判断。QGIS 和 ArcGIS Pro 都可以从 DEM 生成 Hillshade，也就是地形阴影图。山脊线在阴影图上通常表现为凸起的亮暗交界骨架，而山谷线更像凹陷的沟槽。
在 QGIS 中可按这个思路检查：
- 加载 DEM 栅格数据。
- 使用“栅格”中的地形分析工具生成 Hillshade。
- 叠加等高线图层，并设置等高线半透明。
- 观察等高线凸向低处的位置是否对应地形凸起。
- 再用坡向或水流方向结果验证两侧是否分流。
在 ArcGIS Pro 中，也可以使用 Hillshade、Contour、Flow Direction 等工具进行交叉检查。对于学习者来说，等高线加地形阴影是最直观的组合。
常见坑：山脊线判断最容易错的地方
只背“凸向低处”，不看高程
这是最常见的错误。山脊线凸向低处的前提是你已经判断出了哪边是低处。如果没有看高程数字，只凭图形方向判断，很容易把山谷线看成山脊线。
把山谷线的 V 形当成山脊线
山谷线在等高线图上也常呈 V 形，但它的 V 形尖端通常指向高处。水流从高处沿谷线流向低处，谷线两侧坡面向中间汇水。山脊线则相反，两侧坡面向外分水。
忽略等高距
等高距是相邻等高线之间的高程差。等高距越小，地形细节越丰富；等高距越大，一些小型山脊和沟谷可能被概化。判断山脊线时，要注意地图比例尺和等高距是否足够表达目标地形。
在鞍部附近判断过于简单
鞍部是两个山头之间相对低、两个谷地之间相对高的位置。鞍部附近等高线形态复杂，可能同时连接山脊和山谷。如果只看一个局部弯曲，很容易误判。此时要放大范围，看山脊线是否从高地连续延伸。
把人工地物等同于自然山脊线
在工程区、矿区、道路边坡或填挖方区域，等高线弯曲可能由人工地形造成。它可能看起来像山脊，但不一定是自然地貌分水线。做 GIS 分析时，最好结合影像、DEM 来源和现场资料判断。
方法比较：等高线、DEM 和水文分析怎么配合判断
| 方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 等高线判读 | 纸质地形图、基础识图、考试题 | 直观，适合快速判断山脊线和山谷线 | 依赖高程标注和读图经验，小地形可能不明显 |
| 地形阴影 Hillshade | QGIS、ArcGIS Pro 中辅助识别地貌 | 能直观看到凸起和凹陷，适合初学者理解地形 | 受光照方位影响，不能单独作为定量结论 |
| DEM 三维视图 | 教学展示、复杂地形核查 | 能直接看到山脊的空间形态 | 受 DEM 分辨率和垂直夸张影响 |
| 水流方向与汇流分析 | 流域分析、分水岭提取、水文建模 | 可定量验证分水线和汇水线 | 需要 DEM 预处理，洼地填充和分辨率会影响结果 |
对于 GIS 读者，推荐的工作流是：先用等高线判断山脊线大致位置，再用 DEM 阴影图检查地形凸起，最后在需要定量结果时使用水文分析工具验证分水关系。
检查清单：快速判断山脊线是否正确
- 是否已经确认等高线高程的递增和递减方向？
- 疑似山脊线的等高线是否连续凸向低处？
- 该线是否从山顶、高地或较高区域向外延伸？
- 该线两侧的坡面水流是否向两侧分开？
- 是否把山谷线“V 形指向高处”的特征排除掉了？
- 是否检查了地图比例尺和等高距是否足够表达该地形？
- 在 GIS 软件中，是否叠加了 Hillshade 或 DEM 三维视图辅助判断？
- 如果用于流域边界，是否用 Flow Direction 或分水岭结果做过验证？
如果以上多数条件都满足，那么你判断的线大概率就是山脊线。如果只满足“看起来像 V 形”这一条，则不能直接下结论。
FAQ：山脊线在地图怎么看的常见问题
山脊线一定是凸向低处吗？
在典型等高线图上，山脊线通常表现为等高线凸向低处。但实际判读时必须结合高程数字、等高线连续性和水流分流方向。只看“凸向低处”一句话不够严谨。
山谷线和山脊线最简单的区别是什么？
山谷线是汇水线，两侧水流向中间汇集；山脊线是分水线，两侧水流向外分开。在等高线图上，山谷线的 V 形通常指向高处，山脊线的弯曲通常凸向低处。
等高线没有标高数字时怎么判断山脊线？
可以先找计曲线、山顶闭合等高线、水系线、道路高程点或图幅边缘标注来推断高程变化。如果完全没有高程参照，不建议只凭形状判断山脊线。
QGIS 里可以自动提取山脊线吗？
可以通过 DEM 的水文分析间接提取分水岭或地形骨架，但自动提取山脊线通常需要 DEM 预处理、流向分析、汇流分析和阈值控制。对于学习和小范围判断，等高线加 Hillshade 的人工判读更稳妥。
山脊线和分水岭是同一个概念吗？
不完全相同。山脊线是地貌上的脊状高地线，分水岭强调水文意义上的分水边界。很多情况下二者位置接近，但在复杂地形、人工地形或平缓地区，二者可能并不完全一致。
为什么有些山脊线看起来不是尖锐的 V 形？
因为山脊可能宽缓，等高线会呈 U 形或圆弧状凸出，而不是尖锐 V 形。地图比例尺、等高距、地形坡度和制图概化都会影响山脊线的表现形式。
结论：判断山脊线不要只背口诀，要看高程和分水关系
山脊线在地图怎么看，核心方法是：先看等高线高程变化，再看弯曲是否凸向低处，最后用水流向两侧分开的特征验证。山脊线凸向低处这个说法在典型等高线图上是对的，但它不是孤立判断规则。
实际读图时，建议把“等高线形态、高程数字、水流方向、地形阴影”四个信息一起使用。这样无论是在纸质地形图、QGIS、ArcGIS Pro，还是 DEM 水文分析中，都能更稳定地区分山脊线和山谷线。
