“山谷线与山脊线咋分?集水线怎么判断?”是地形判读、DEM水文分析和等高线制图里非常常见的问题。很多同学在看纸质地形图时能大概感觉“哪里低、哪里高”，但一到GIS里提取山谷线、山脊线、集水线，就容易把线型、坡向和水流方向混在一起。

这篇文章用 GIS 读图和 DEM 分析的思路，把山谷线、山脊线和集水线的判断方法讲清楚。你可以把它当作地形图判读的速查教程，也可以用于检查 QGIS、ArcGIS Pro、ArcHydro、SAGA 或 WhiteboxTools 提取出来的地形线是否合理。

引言：先记住一句话

判断山谷线与山脊线，最简单的口诀是：

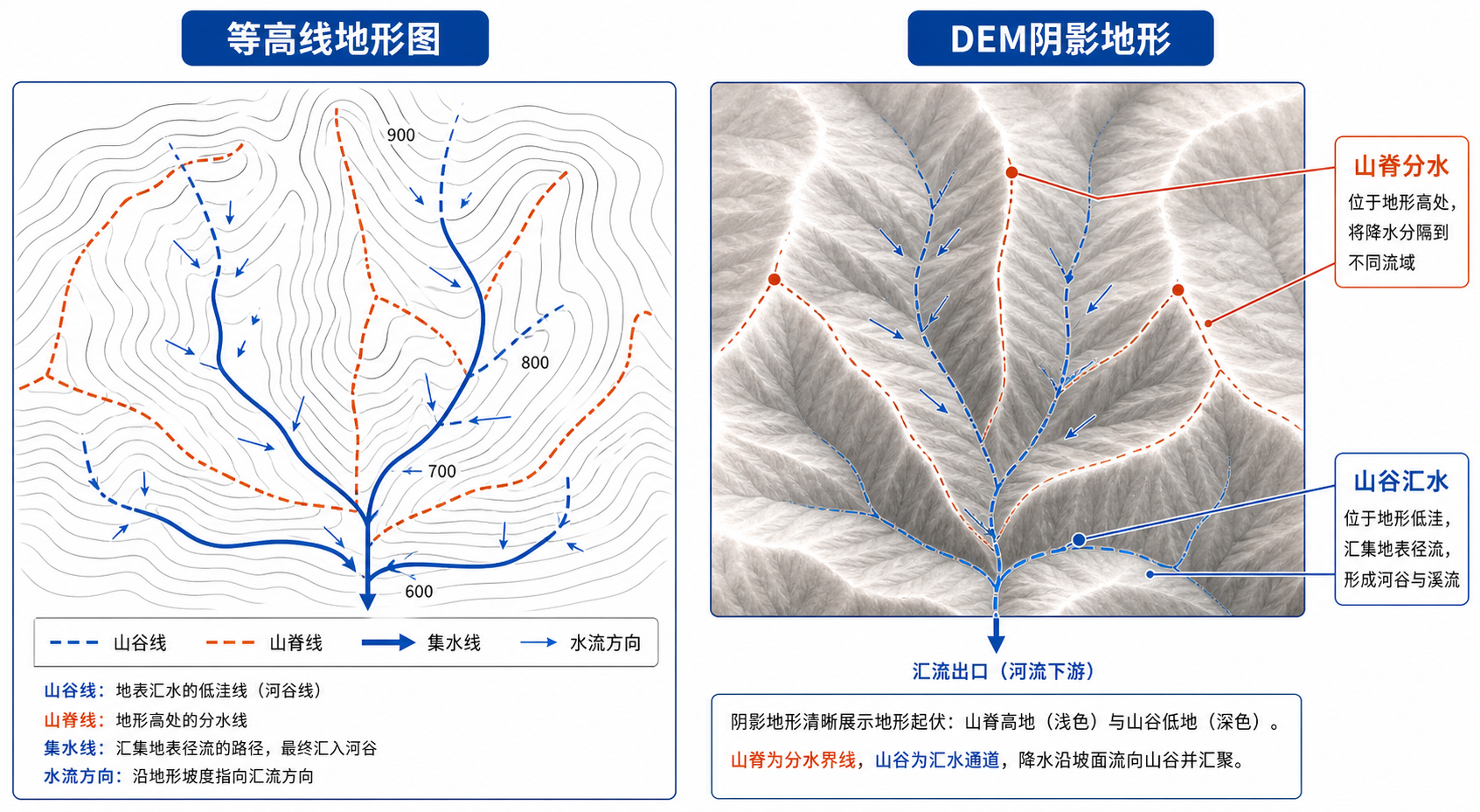

山谷线是水往里汇的线，山脊线是水往两边分的线；集水线通常沿山谷低处发育，是汇集地表径流的线。

如果你只看等高线，可以观察等高线弯曲方向；如果你有 DEM，可以看水流方向、汇流累积量和地形阴影。两种方法结合起来，判断会更稳。

在 GIS 工作中，山谷线与山脊线咋分，不能只凭“线看起来像不像”。更可靠的判断依据是：高程变化、坡向关系、水流方向和汇水范围。

背景：为什么山谷线、山脊线和集水线容易混淆

山谷线、山脊线和集水线都属于地形特征线，但它们表达的地形含义不同。

• 山谷线：沿沟谷最低处延伸的线，两侧地面向这条线倾斜，雨水会向这里汇集。
• 山脊线：沿山体较高部位延伸的线，两侧地面从这条线向外倾斜，雨水会向两边分流。
• 集水线：地表径流汇集形成的线，通常对应沟谷、溪沟、河道或潜在水流路径。

容易混淆的原因主要有三个：

• 等高线的“V”形弯曲在山谷和山脊中都可能出现，只是指向关系相反。
• 在缓坡、丘陵或人工改造地形中，沟谷不明显，肉眼判断容易偏差。
• DEM 分辨率、洼地填充和流向算法不同，会影响集水线提取结果。

因此，地形判读不能只看一条线，最好同时看等高线、高程、坡向和汇流关系。

原理：山谷线与山脊线咋分

1. 用等高线判断山谷线

在等高线地形图上，山谷线一般表现为等高线向高处弯曲，形成类似“V”字或“U”字的形态。

判断方法是：

• 先找到等高线弯曲明显的位置。
• 看弯曲尖端指向哪里。
• 如果尖端指向高程较高的一侧，通常是山谷。
• 沿着多个“V”形尖端连接起来，就是山谷线。

可以理解为：水从高处流向低处，等高线在沟谷处会向上游方向弯进去，所以山谷线的“V”形尖端通常指向上游，也就是较高处。

2. 用等高线判断山脊线

山脊线与山谷线相反。山脊处地形较高，两侧向外降低，等高线通常向低处弯曲。

判断方法是：

• 找到等高线凸出的地方。
• 如果等高线弯曲尖端指向高程较低的一侧，通常是山脊。
• 连接一系列山体高部位的弯曲尖端，就是山脊线。
• 山脊线两侧的坡向一般相反，水流会分别流向两边。

简单说，山脊线是分水线的一种常见表现。雨水落在山脊附近，通常不会集中到山脊线，而是从山脊向两侧坡面流走。

3. 用水流方向判断集水线

集水线的核心不是“高”或“低”，而是水是否汇集。在 DEM 水文分析中，通常通过流向和汇流累积量判断。

• 流向：每个栅格像元的水往哪个相邻像元流。
• 汇流累积量：有多少上游像元的水最终流到当前像元。
• 集水线：汇流累积量较高、连续成线的位置。

在自然地形中，集水线通常与山谷线基本一致；但在城市、农田、道路边沟和水利工程区，集水线可能受人工排水系统影响，不一定完全等同于自然山谷线。

步骤：在地形图和GIS中判断集水线怎么判断

步骤一：先读高程，不要先看形状

无论是纸质等高线还是 GIS 图层，第一步都应该确认高程变化方向。

1. 查看等高线注记或 DEM 高程值。
2. 判断哪一侧高、哪一侧低。
3. 确认坡面大致下降方向。
4. 再观察线条弯曲形态。

很多误判都发生在“只看 V 形，不看高程”。同样的弯曲形状，在不同高程方向下，可能代表山谷，也可能代表山脊。

步骤二：用“V字尖端”区分山谷线和山脊线

在等高线判读中，可以使用这个规则：

判读对象	等高线形态	尖端指向	水流关系
山谷线	等高线向沟谷内弯曲	通常指向高处、上游	水向线内汇集
山脊线	等高线向山体外凸出	通常指向低处、下坡方向	水从线向两侧分流
集水线	常位于谷底或沟道	沿水流方向向下游延伸	上游来水在此汇集

如果你问“山谷线与山脊线咋分”，最实用的方法就是同时看两个条件：等高线尖端指向和水流关系。只满足一个条件时，要谨慎判断。

步骤三：在 QGIS 中辅助判断山谷线

如果手头有 DEM，可以在 QGIS 中做一个快速辅助判断。

1. 加载 DEM 栅格数据。
2. 生成阴影图，增强地形起伏效果。
3. 生成等高线，设置合适的等高距。
4. 使用坡向或坡度图层观察坡面方向。
5. 将等高线、阴影图和 DEM 半透明叠加。
6. 沿沟谷低处手动勾绘山谷线。

在 QGIS 中，常用菜单包括“栅格地形分析”“等高线”“坡度”“坡向”等工具。不同版本界面名称可能略有差异，但核心思路相同：把高程、坡向和地形阴影叠加起来看。

步骤四：在 ArcGIS Pro 中辅助判断山脊线

在 ArcGIS Pro 中，可以通过 Spatial Analyst 工具辅助识别山脊线和分水线。

1. 加载 DEM，检查坐标系和高程单位。
2. 使用 Hillshade 生成阴影地形。
3. 使用 Contour 生成等高线。
4. 使用 Flow Direction 计算流向。
5. 观察流向从哪些高地向两侧分散。
6. 沿分流明显的高地连接线判断山脊线。

山脊线不是水流累积量最大的地方，而往往是流向分散、两侧坡向相背的位置。因此，不要用“汇流越大越像山脊”的思路去找山脊线。

步骤五：用 DEM 水文分析判断集水线

如果目标是“集水线怎么判断”，建议按水文分析流程来做。

1. 准备 DEM，并确认没有明显空值或异常高程。
2. 进行洼地填充，避免水流在局部假洼地中断。
3. 计算流向。
4. 计算汇流累积量。
5. 设置阈值，提取汇流累积量较高的栅格。
6. 将栅格集水线转为矢量线。
7. 叠加影像、等高线和已有河流数据进行校验。

阈值设置非常关键。阈值太小，提取出的集水线会非常密集，像一张毛细血管网；阈值太大，只会保留主沟道，很多小沟谷会丢失。

步骤六：用实地逻辑校验结果

GIS 提取出来的结果必须经过地形逻辑校验。你可以问自己几个问题：

• 这条线是否位于局部低处？
• 两侧坡面是否向这条线倾斜？
• 上游是否有足够的汇水面积？
• 线的下游是否能接入更大的沟谷、河道或排水通道？
• 如果它是山脊线，两侧水流是否确实分向不同方向？

如果答案对不上，就要回头检查 DEM、等高距、阈值和流向结果。

常见坑：山谷线、山脊线和集水线误判原因

坑一：把所有 V 形等高线都当成山谷

V 形只是形态，不是最终结论。必须看高程方向。山谷线的 V 形尖端通常指向高处，山脊线的 V 形或凸出方向通常指向低处。

坑二：DEM 分辨率太低

如果 DEM 分辨率过低，小沟谷会被平滑掉。此时水文分析提取出的集水线可能偏移，山谷线也可能不明显。

例如，用 30 米 DEM 判断小型冲沟，结果通常不如 5 米或 10 米 DEM 稳定。不要把数据精度之外的细节强行解释为真实地形。

坑三：没有做洼地填充

DEM 中常有局部洼地、噪声或数据拼接误差。如果不做洼地填充，流向可能在某些像元中断，导致集水线断裂或汇流路径异常。

坑四：把山脊线当成河流线

山脊线位于较高部位，是分水的位置；河流和集水线一般位于较低部位，是汇水的位置。两者在水文意义上正好相反。

坑五：忽略人工地物影响

道路、堤坝、排水沟、梯田和城市管网会改变地表径流路径。在这些区域，DEM 提取的自然集水线不一定等于真实排水路径。

方法比较：等高线判读、DEM分析和人工校核怎么选

方法	适用场景	优点	局限
等高线判读	地形图学习、规划初判、纸图判读	直观，能训练地形理解能力	依赖等高距和读图经验
DEM 水文分析	集水线提取、流域分析、沟道识别	可批量处理，结果可量化	受 DEM 精度、洼地填充和阈值影响
阴影图叠加判读	山地地形识别、沟谷和山脊核查	地形起伏明显，便于发现异常	光照方向会影响视觉判断
人工校核	成果质检、工程应用、制图修编	能结合影像和地物经验	耗时，依赖人员经验

实际项目中，建议不要只用一种方法。比较稳妥的流程是：先用 DEM 提取初步集水线，再叠加等高线、阴影图和影像进行人工校核，最后根据应用目的修正。

检查清单：快速判断山谷线与山脊线

下次遇到“山谷线与山脊线咋分”的问题，可以按下面清单逐项检查。

• 是否已经确认高程递增和递减方向？
• 等高线尖端是指向高处还是低处？
• 两侧坡面是向线内汇集，还是从线向外分散？
• 该线是否位于局部最低位置？如果是，更可能是山谷线或集水线。
• 该线是否位于局部较高位置？如果是，更可能是山脊线。
• 是否叠加了 DEM 阴影图辅助观察？
• 如果用 GIS 提取集水线，是否完成洼地填充？
• 汇流累积量阈值是否过小或过大？
• 结果是否与影像中的河沟、冲沟、道路排水方向一致？
• 是否考虑了人工地形对水流路径的影响？

FAQ：关于山谷线与山脊线咋分的常见问题

1. 山谷线一定等于集水线吗？

不一定。在自然山地中，山谷线通常是集水线发育的位置，两者高度相关。但在人工改造地形、城市区域或道路排水系统中，真实集水路径可能被沟渠、涵洞和管网改变。

2. 山脊线是不是分水线？

很多情况下，山脊线可以作为分水线的一部分。分水线表示不同流域之间的边界，通常经过山脊、高地或鞍部。但分水线是水文概念，山脊线是地形形态概念，二者不能在所有场景下完全等同。

3. 等高线尖端指向高处就是山谷线吗？

通常可以这样判断，但还要结合上下游关系。山谷线的等高线尖端多指向高处，因为沟谷向上游切入地形；水流方向则沿山谷线从高处流向低处。

4. 集水线怎么判断最可靠？

最可靠的方法是 DEM 水文分析加人工校核。具体包括洼地填充、流向计算、汇流累积量计算、阈值提取和影像核查。仅凭肉眼看阴影图，容易漏掉缓坡区的浅沟。

5. 为什么我提取的集水线特别密？

常见原因是汇流累积量阈值设置太小。阈值越小，越多细小径流路径会被提取出来。可以逐步增大阈值，并结合研究尺度决定保留主沟道还是细沟网。

6. 为什么 DEM 提取的集水线和实际河流不重合？

可能原因包括 DEM 分辨率不足、河道太窄、植被或建筑影响高程、没有进行水文修正、已有河流数据本身位置偏移，或者研究区存在人工改道。需要叠加影像、地形图和实测数据综合判断。

7. 在平原区还能用山谷线和山脊线判断吗？

可以，但难度会明显增加。平原区起伏小，等高线稀疏，山谷和山脊形态不明显。此时更依赖高精度 DEM、微地形分析、排水沟渠资料和实地调查。

结论：判断的核心是“汇水”和“分水”

山谷线与山脊线咋分，关键不是死记图形，而是理解水流和地形的关系。山谷线位于汇水低处，山脊线位于分水高处；集水线则是地表径流集中通过的位置。

实操时，先看高程，再看等高线弯曲方向，然后用坡向、流向和汇流累积量验证。对于 GIS 项目成果，最好把 DEM 分析结果与等高线、阴影图、遥感影像和已有水系数据叠加检查。

记住这条判断原则：水往哪里汇，哪里更可能是山谷线或集水线；水从哪里分，哪里更可能是山脊线。
