QGIS地理配准具体怎么做?扫描图咋校正?

wowwwai GIS研习社 · 工具流程与项目排障

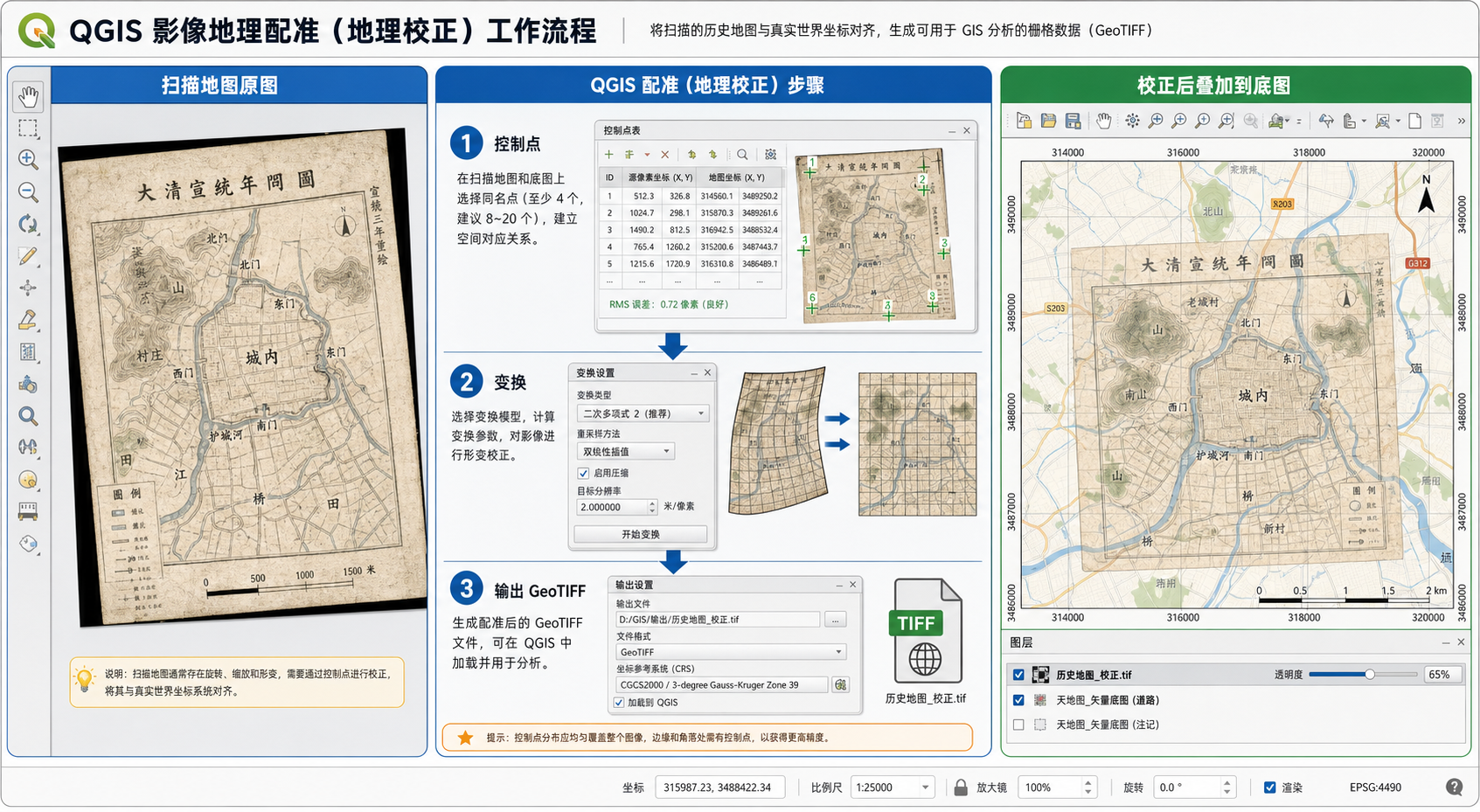

很多同学第一次遇到“QGIS地理配准具体怎么做?扫描图咋校正?”这个问题，通常是手里有一张扫描的纸质地图、规划图、地形图或历史地图，想把它叠到真实坐标的矢量数据或影像底图上。本文用 QGIS 的地理配准工具，讲清楚扫描图校正的完整流程：准备数据、选控制点、设置变换参数、输出 GeoTIFF，并检查配准结果是否可靠。

引言：QGIS地理配准适合解决什么问题

QGIS地理配准的作用，是把一张没有空间坐标的栅格图像，校正到真实地理坐标位置上。常见对象包括扫描纸质地图、老版规划图、历史地形图、遥感截图、CAD导出的图片、论文或报告中的地图图片。

如果一张图片只是普通 JPG、PNG 或 TIFF，它通常只有像素行列号，没有地理坐标。此时把它直接拖进 QGIS，可能会出现在错误位置，或者根本无法与行政区、道路、影像底图叠加。地理配准就是给这张图片建立“像素位置”和“真实坐标位置”之间的对应关系。

本文重点讲扫描图咋校正，而不是泛泛介绍菜单位置。你会看到每一步为什么要这样做，以及校正后如何判断结果是否能用于制图、矢量化或空间分析。

背景：扫描图为什么需要地理配准

扫描图本质上是一张普通图片。扫描仪只记录图像宽高、分辨率和颜色信息，并不知道图上某个路口、河流交汇点或图廓角点在真实世界中的坐标。因此，QGIS 无法自动知道它应该落在哪个投影坐标系或经纬度坐标系中。

扫描图校正常见于以下场景：

• 把纸质地形图扫描后，在 QGIS 中作为底图矢量化等高线、道路或水系。
• 把历史地图配准到现代影像上，分析城市扩张或土地利用变化。
• 把规划红线图、用地布局图、管线图校正到现有坐标数据上。
• 把没有坐标信息的 JPG、PNG、TIFF 地图变成可叠加的 GeoTIFF。

需要注意的是，地理配准不是“让模糊图片变清晰”，也不是“自动识别地图坐标”。它解决的是位置关系问题：让图片上的点尽量对应到真实空间中的点。

原理：控制点、坐标系和变换模型是什么

QGIS地理配准的核心是控制点。控制点是扫描图上一处可以明确识别的位置，以及它在目标坐标系中的真实坐标。比如图上的道路交叉口、桥梁中心、行政边界交点、河流交汇处、图廓经纬线交点等。

每个控制点都建立一组对应关系：

• 扫描图上的像素位置：例如图片中的某个点。
• 真实世界坐标：例如投影坐标 X、Y，或经纬度。

QGIS 根据这些控制点计算变换模型，把整张图像从像素空间变换到地理空间。常用变换类型包括线性、Helmert、多项式、薄板样条等。初学者最常用的是一阶多项式或 Helmert；如果扫描图有明显弯曲、拉伸或纸张变形，可能需要二阶多项式或薄板样条。

坐标系也非常关键。你输出的配准结果必须使用一个明确的目标坐标参考系，也就是 CRS。比如 CGCS2000 高斯克吕格投影、WGS 84 经纬度、Web Mercator，或项目已有数据的坐标系。实际工作中，优先使用项目中已有矢量数据或影像底图的坐标系。

步骤：QGIS地理配准具体怎么做

步骤一：准备扫描图和参考数据

在开始 QGIS地理配准前，先准备两类数据：

• 待校正扫描图：JPG、PNG、TIFF 等格式均可，建议使用清晰、未严重压缩的原始扫描图。
• 参考数据：已带正确坐标的影像底图、道路、水系、行政区、地形图图框点或已知坐标点。

如果你的扫描图来自纸质地图，建议先检查图上是否有比例尺、坐标网、图廓经纬度或投影信息。只要能找到可靠的坐标参照，后续配准会更稳定。

步骤二：打开QGIS地理配准工具

在 QGIS 中，通常可以通过菜单进入地理配准工具。不同版本界面略有差异，一般路径是：

1. 打开 QGIS。
2. 加载参考底图或已有矢量数据。
3. 打开“栅格”相关菜单中的“地理配准器”或“Georeferencer”。
4. 在地理配准窗口中加载待校正的扫描图。

如果你找不到地理配准工具，先检查 QGIS 是否启用了相关核心插件。多数新版 QGIS 默认已集成该工具。

步骤三：确定目标坐标系

目标坐标系最好与项目已有数据一致。比如你已有的行政区边界是 CGCS2000 投影坐标，扫描图也应尽量配准到同一坐标系。这样输出结果叠加时不容易出现偏移。

判断坐标系时可以按这个顺序：

1. 优先查看项目已有数据的 CRS。
2. 查看扫描图原始纸图上的坐标说明。
3. 查看图廓标注，是经纬度还是平面坐标。
4. 如果是国内工程或规划数据，重点确认是否为 CGCS2000、西安80、北京54，以及对应分带。

不要随便选择 WGS 84。WGS 84 是经纬度坐标系，适合全球经纬度数据，但很多工程图、规划图和地形图使用的是投影坐标系。

步骤四：添加控制点

添加控制点是扫描图校正最关键的一步。你需要在扫描图上点击一个清晰可识别的位置，然后输入或从地图画布中获取它的真实坐标。

推荐选择这些控制点：

• 道路交叉口，尤其是形态稳定的主干道路口。
• 河流交汇点、桥梁中心、湖岸明显拐点。
• 行政边界交点或图廓坐标网交点。
• 建筑物角点，但前提是建筑物没有发生拆改。
• 地形图上的公里网格交点或经纬网交点。

不推荐选择这些点：

• 树木、临时设施、施工区域等容易变化的地物。
• 线状要素中间随意一点，因为难以精确复现。
• 模糊、压缩严重或扫描变形明显的位置。
• 集中在图像某一小块区域的控制点。

控制点应尽量均匀分布在整张图上，至少覆盖四角和中部。对于普通线性或一阶多项式配准，建议不少于 4 个控制点；实际工作中通常使用 6 到 12 个更稳妥。

步骤五：设置变换参数

在地理配准器中，需要设置变换类型、重采样方法、目标坐标系、输出文件路径等参数。常用建议如下：

参数	建议选择	适用场景
变换类型	一阶多项式	纸图整体旋转、平移、缩放，变形较小
变换类型	Helmert	主要是旋转、平移、比例变化，要求形状保持较好
变换类型	二阶或三阶多项式	扫描图存在较明显非线性变形
变换类型	薄板样条	局部拉伸明显，但要谨慎使用
重采样	最近邻	分类图、规划图、线划图，保持原像素类别
重采样	双线性或三次卷积	影像、连续色彩图，视觉效果更平滑
输出格式	GeoTIFF	最常用，便于在 GIS 软件中继续使用

如果只是校正一张扫描的线划图或规划图，重采样方法通常选择最近邻即可。如果是航片或连续影像，双线性或三次卷积的视觉效果通常更自然。

步骤六：运行配准并输出GeoTIFF

参数设置完成后，运行地理配准。QGIS 会根据控制点计算变换关系，并生成一个带空间参考信息的栅格文件，常见输出为 GeoTIFF。

建议输出时注意三点：

• 输出路径不要包含过长的中文目录或特殊符号，避免工具链兼容问题。
• 文件名建议使用英文或拼音，例如 old_map_georeferenced.tif。
• 勾选完成后自动加载结果，便于立即检查叠加效果。

步骤七：检查配准误差

QGIS地理配准完成后，不要只看“能显示”就认为成功。你需要检查控制点残差和叠加效果。

可以这样检查：

1. 查看控制点表中的残差，重点关注明显偏大的点。
2. 将输出 GeoTIFF 与参考道路、河流、影像底图叠加。
3. 放大到多个区域检查，不只看控制点附近。
4. 检查图幅边缘和角落，因为这些位置最容易出现拉伸误差。
5. 如果某个控制点明显拉偏，删除或重新采点后再次运行。

残差越小通常越好，但不能只追求数值。更重要的是：校正后的图在实际关注区域是否与可靠参考数据一致。

常见坑：扫描图校正失败通常卡在哪里

坑一：坐标系选错导致整体偏移

最常见的问题是坐标系选错。比如参考数据是 CGCS2000 投影坐标，你却把目标 CRS 设置成 WGS 84，经常会导致图像跑到很远的位置，或者叠加后整体错位。

解决方法是先确认参考图层 CRS，再把地理配准输出 CRS 设置为同一个坐标系。对于国内数据，尤其要注意分带号、中央经线和坐标单位。

坑二：控制点太少或分布不均

只在图像中间选 3 个点，可能中部看起来还行，但边缘严重变形。控制点应覆盖整张图，尤其是四角附近和主要工作区域。

如果你的研究区只占扫描图的一小部分，也应在研究区周围增加控制点，而不是只在远离研究区的位置采点。

坑三：选择了不稳定地物作为控制点

历史地图与现代底图配准时，道路、河道、建筑物可能发生变化。如果你把已经改线的道路交叉口作为控制点，结果会被错误地拉偏。

这类场景建议优先选长期稳定的地物，如山脊线特征点、河流交汇处、老桥位置、行政边界交点、图廓坐标点。

坑四：盲目使用高阶变换

高阶多项式或薄板样条可以让控制点附近看起来误差很小，但也可能把其他区域拉伸得很不自然。不是阶数越高越准确。

如果扫描图只是整体旋转、平移、缩放，一阶多项式通常已经够用。只有在纸张变形、扫描倾斜或局部拉伸明显时，才考虑更复杂的变换。

坑五：把配准结果直接用于高精度测量

扫描图受纸张伸缩、扫描分辨率、原图精度、控制点质量影响，通常不适合直接作为高精度测量依据。它更适合用于参考、叠加展示、辅助矢量化和历史对比。

如果要用于工程设计、用地确权或精密测量，应结合原始测绘成果、控制点精度说明和专业测量数据进行验证。

方法比较：QGIS地理配准、ArcGIS Pro配准和GDAL命令怎么选

方法	优点	限制	适合人群
QGIS地理配准器	免费开源，界面直观，适合手动添加控制点	批处理能力有限，复杂工程流程需要手动管理	GIS学生、QGIS用户、日常制图人员
ArcGIS Pro地理配准	与企业GIS流程结合紧密，交互体验完整	需要商业授权，学习成本略高	ArcGIS Pro用户、单位内部GIS工程师
GDAL命令行	适合自动化、批量处理、脚本化流程	需要理解命令参数和坐标系统	Python GIS、数据工程、批处理用户

如果你是初学者，建议先用 QGIS 地理配准器理解控制点和变换模型。等流程熟悉后，再考虑用 GDAL 或 Python 批量处理大量扫描图。

如果只是少量扫描图校正，QGIS 已经足够实用；如果每天要处理几十张甚至几百张图幅，就应考虑标准化命名、控制点模板、GDAL 脚本和质量检查表。

检查清单：配准前后逐项确认

配准前检查

• 扫描图是否清晰，图廓、道路、水系或坐标网是否可识别。
• 是否知道目标坐标系，或者至少有可靠的参考图层。
• 参考数据是否本身位置正确。
• 控制点是否能均匀覆盖图像范围。
• 输出文件路径是否规范，避免特殊字符和过长路径。

配准中检查

• 每个控制点是否点在同一地物位置，而不是近似位置。
• 是否有某个控制点残差明显大于其他点。
• 变换类型是否与扫描图变形情况匹配。
• 重采样方法是否适合图像类型。
• 是否保存了控制点文件，便于后续复查和修改。

配准后检查

• 输出 GeoTIFF 是否能正常加载。
• 图像是否与参考底图整体重合。
• 四角、边缘和研究区是否都通过检查。
• 道路、河流、边界等关键要素是否没有明显错位。
• 是否记录了坐标系、控制点来源、变换方式和误差情况。

FAQ：QGIS地理配准常见问题

QGIS地理配准至少需要几个控制点？

取决于变换类型。简单线性变换通常至少需要 2 到 3 个点，但实际工作中不建议这么少。扫描图校正建议至少 4 个点，并尽量使用 6 个以上，且均匀分布在图像四周和中部。

扫描图校正后为什么还是有局部错位？

可能原因包括纸张变形、扫描时倾斜、控制点不准确、参考数据本身有误，或变换模型不适合。可以尝试增加高质量控制点、删除异常控制点，或在确认必要时使用二阶多项式、三阶多项式或薄板样条。

QGIS地理配准输出应该选什么格式？

一般推荐 GeoTIFF。GeoTIFF 可以把栅格图像和空间参考信息保存在同一个文件中，兼容 QGIS、ArcGIS Pro、GDAL、GeoServer 等常见 GIS 工具。

没有已知坐标点，只有在线影像底图，可以配准吗？

可以，但精度取决于在线影像和你选择控制点的可靠性。适合做参考叠加、历史对比和普通制图，不建议直接作为高精度测量成果。使用在线底图时，还要注意底图坐标系和影像偏移问题。

为什么配准后的图像跑到很远的地方？

通常是坐标系设置错误、输入坐标顺序错误，或控制点坐标单位不一致。比如把投影坐标当成经纬度，或把经度纬度顺序填反，都可能导致图像飞到错误位置。

配准后的扫描图能直接矢量化吗？

可以。配准后的 GeoTIFF 可以作为底图，在 QGIS 中新建点、线、面图层进行人工矢量化。但矢量化前建议先检查配准质量，尤其是你要采集的重点区域。

QGIS地理配准和图像纠偏是一回事吗？

不完全一样。地理配准强调把图像放到真实坐标系统中；图像纠偏更强调几何形变校正。实际操作中，两者经常结合在一起完成。

结论：扫描图校正的关键不是菜单，而是控制点质量

QGIS地理配准具体怎么做，核心流程并不复杂：准备扫描图和参考数据，确定目标坐标系，添加可靠控制点，设置合适变换参数，输出 GeoTIFF，再检查叠加误差。

真正决定扫描图校正质量的，不是点击了哪个按钮，而是坐标系是否正确、控制点是否可靠、分布是否均匀、变换模型是否合适。对于 GIS 学生和入门工程师来说，建议先从一张范围较小、参照物清楚的地图开始练习，熟悉后再处理历史地图、规划图或复杂变形图幅。

如果你在 QGIS 中完成地理配准后发现整体偏移，优先检查 CRS；如果局部错位明显，优先检查控制点和变换类型。按这个思路排查，大多数扫描图校正问题都能定位到原因。
