GDAL裁剪影像黑边?NoData值怎么设?

2025-12-19 GIS基础理论

wowwwai GIS研习社 · 工具流程与项目排障

做完影像裁剪后，很多同学会遇到一个典型问题：GDAL裁剪影像黑边?NoData值怎么设? 这类黑边通常不是“影像真的变黑了”，而是裁剪外区域、背景值、Alpha 通道或 NoData 值没有被正确识别，导致 GIS 软件把无效像元按 0 值渲染成黑色。

引言：GDAL裁剪影像黑边到底要改哪里

使用 gdalwarp 或 gdal_translate 裁剪 GeoTIFF、遥感影像、DEM 时，如果输出结果四周出现黑边，优先检查三个地方：

输出影像是否设置了正确的 NoData 值；
裁剪范围外的像元是否被填成了 0；
QGIS、ArcGIS Pro 或 WebGIS 是否正确识别并隐藏 NoData。

本文以 GDAL 命令行为主，说明 GDAL裁剪影像黑边 的原因、GDAL设置NoData 的方法，以及如何在 QGIS 中验证结果是否正确。

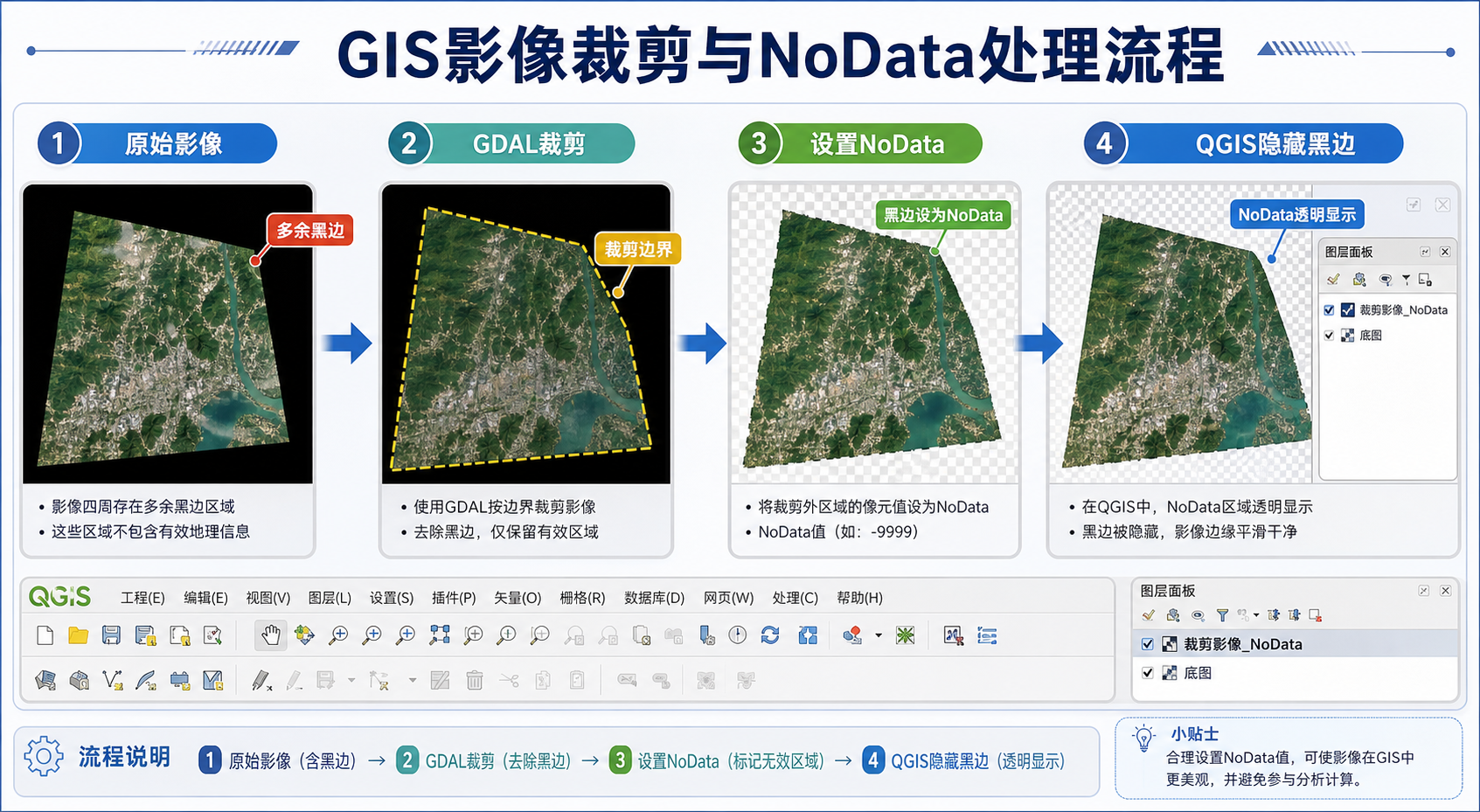

GDAL裁剪影像黑边与GDAL设置NoData流程示意图 — GDAL 裁剪影像后，应通过 NoData 或 Alpha 通道让裁剪外区域在 GIS 软件中透明显示。

背景：为什么GDAL裁剪影像后会出现黑边

在实际项目中，黑边常见于以下场景：

用矢量边界裁剪遥感影像后，边界外出现黑色背景；
用矩形范围裁剪 GeoTIFF 后，周围出现一圈 0 值像元；
影像在 QGIS 中看起来有黑边，但在另一个软件中又不明显；
将裁剪结果发布到 WebGIS 后，黑色背景遮挡了底图。

黑边的本质通常是：裁剪外区域并没有被软件当作“无效区域”处理，而是被当成普通像元值显示。对于 8 位影像，像元值 0 往往渲染为黑色，所以看起来就是黑边。

如果是多波段 RGB 影像，黑边可能是 R=0, G=0, B=0。如果是 DEM，黑边可能是高程值 0。对于某些区域来说，0 可能是合法值，因此不能随便把所有 0 都当作 NoData。

原理：NoData、Alpha通道和黑边的关系

NoData 是栅格影像中用来表示“无效像元”的特殊值。GIS 软件读取影像时，如果识别到某个像元等于 NoData，就可以在显示、统计、重采样、空间分析时忽略它。

GDAL 中处理黑边主要有两种思路：

设置 NoData 值：告诉软件某个像元值代表无效区域，例如 0、255、-9999；
添加 Alpha 通道：用一个额外波段控制透明度，适合 RGB 影像显示。

二者并不是完全等价。NoData 更适合分析型数据，例如 DEM、单波段分类栅格、指数栅格；Alpha 通道更适合展示型数据，例如正射影像、卫星影像底图。

在 GDAL 中，常用参数包括：

-dstnodata：指定输出影像的目标 NoData 值；
-srcnodata：指定输入影像中哪些值应被视为 NoData；
-dstalpha：给输出影像创建 Alpha 透明通道；
-cutline：使用矢量边界裁剪；
-crop_to_cutline：输出范围裁到矢量边界外接范围。

步骤：用GDAL正确裁剪影像并设置NoData

步骤1：先查看原始影像是否已有NoData

不要一上来就猜 NoData。先用 gdalinfo 查看影像信息：

gdalinfo input.tif

重点查看每个波段是否有类似信息：

Band 1 Block=256x256 Type=Byte, ColorInterp=Red
  NoData Value=0

如果原始影像已有 NoData，裁剪时应尽量延续这个值。如果原始影像没有 NoData，就需要根据数据类型和业务含义选择一个合适值。

步骤2：使用矢量边界裁剪影像

如果你有一个行政区、研究区或项目区边界，可以使用 gdalwarp 的 -cutline 参数：

gdalwarp
  -cutline boundary.shp
  -crop_to_cutline
  -dstnodata 0
  input.tif
  output_clip.tif

这条命令的含义是：

-cutline boundary.shp：用矢量边界作为裁剪掩膜；
-crop_to_cutline：输出范围缩小到边界外接范围；
-dstnodata 0：把裁剪外区域设置为 0，并将 0 写入输出影像的 NoData 元数据。

如果影像中真实存在合法的 0 值，不建议使用 0 作为 NoData。比如 DEM 中海平面高程可能就是 0，这时更适合使用 -9999。

步骤3：DEM或浮点栅格建议使用-9999作为NoData

对于 DEM、坡度、降雨量、NDVI 等分析型栅格，推荐使用不容易与真实值冲突的 NoData，例如 -9999：

gdalwarp
  -cutline boundary.shp
  -crop_to_cutline
  -dstnodata -9999
  input_dem.tif
  dem_clip.tif

裁剪完成后，再检查输出影像：

gdalinfo dem_clip.tif

确认波段信息中包含：

NoData Value=-9999

步骤4：RGB影像可以使用Alpha通道处理黑边

如果你的目标主要是制图展示或 WebGIS 叠加，RGB 影像更推荐使用 Alpha 通道让边界外透明：

gdalwarp
  -cutline boundary.shp
  -crop_to_cutline
  -dstalpha
  input_rgb.tif
  rgb_clip_alpha.tif

-dstalpha 会在输出影像中增加一个透明度波段。裁剪边界外的像元会变透明，QGIS、部分 WebGIS 渲染工具和图像软件通常能更直观地显示结果。

如果原始影像中已经有黑色背景并且希望把黑色当作透明，可以组合使用 -srcnodata 与 -dstalpha：

gdalwarp
  -srcnodata "0 0 0"
  -dstalpha
  input_rgb.tif
  rgb_alpha.tif

注意：这会把所有 RGB 值为 0 0 0 的像元视为透明。如果影像内部存在真实黑色地物，例如阴影、水体、建筑暗面，可能会被误删。

步骤5：用gdal_translate给已有影像补写NoData

如果裁剪已经完成，只是没有写入 NoData 元数据，可以用 gdal_translate 补写：

gdal_translate
  -a_nodata 0
  output_clip.tif
  output_clip_nodata.tif

-a_nodata 的作用是给影像波段标记 NoData 值。它不会自动修改像元值，只是告诉软件“这个值应当被视为无效”。

如果影像边缘已经是 0，这个命令通常可以解决 QGIS 中的黑边显示问题。但如果边缘值不是 0，而是 1、255 或其他值，就需要先判断实际背景值。

步骤6：在QGIS中验证NoData是否生效

将输出影像加载到 QGIS 后，可以按以下方式检查：

右键影像图层，打开属性；
进入“信息”或“源”页面，查看 NoData 值；
进入“透明度”页面，确认 NoData 是否被识别；
把影像叠加到底图上，观察裁剪边界外是否透明；
使用识别工具点击黑边位置，查看像元值是否为 NoData。

如果 QGIS 中仍然显示黑边，可以尝试重新加载图层、清除渲染缓存，或在图层属性中手动添加透明值。

常见坑：GDAL裁剪影像黑边排查清单

坑1：把0设为NoData，但0其实是有效值

这是最常见的错误。对于 RGB 影像，黑色像元可能是阴影或真实地物；对于 DEM，0 可能代表海平面；对于分类图，0 可能代表某个类别。

处理前应先确认数据说明或属性表。如果 0 是有效值，就不要简单使用 -dstnodata 0。

坑2：只裁剪了范围，没有按边界掩膜裁剪

如果只使用矩形范围裁剪，例如 -projwin，输出结果会是矩形，不会沿行政区边界透明：

gdal_translate
  -projwin 100 40 110 30
  input.tif
  output_rect.tif

这种方式适合矩形裁剪。如果需要沿矢量边界裁剪，应使用 gdalwarp -cutline。

坑3：设置了NoData，但软件没有按NoData渲染

有些软件或瓦片服务不会自动把 NoData 渲染为透明。此时需要在渲染配置中明确设置透明值，或者使用 Alpha 通道输出。

如果结果要发布到 WebGIS，建议测试浏览器端的显示效果，而不是只看桌面 GIS 软件。

坑4：输入影像坐标系和矢量边界坐标系不一致

如果影像和裁剪边界坐标系不一致，可能出现裁剪位置偏移、输出为空、边界异常等问题。裁剪前建议分别检查：

gdalsrsinfo input.tif
gdalsrsinfo boundary.shp

如果坐标系不同，可以让 gdalwarp 处理投影转换，但前提是数据本身的坐标系定义是正确的。

坑5：以为-a_nodata会改变像元值

gdal_translate -a_nodata 只是写入 NoData 标记，不会把某些像元批量改成 NoData 值。如果背景像元当前是 255，而你执行 -a_nodata 0，黑边当然不会消失。

需要先用 QGIS 识别工具、gdalinfo -stats 或栅格计算确认背景值到底是什么。

方法比较：NoData、Alpha通道和透明值该怎么选

方法	适用数据	优点	注意事项
设置 NoData	DEM、单波段栅格、分类图、指数栅格	适合空间分析，GIS 软件可识别无效像元	NoData 值不能与真实值冲突
添加 Alpha 通道	RGB 影像、正射影像、底图切片源数据	显示效果直观，裁剪外区域透明	文件可能增加一个波段，部分处理流程需兼容 Alpha
软件中手动设透明值	临时制图、快速检查	操作简单，不一定要重写文件	只影响当前工程，不一定写入数据本身
栅格计算重分类背景	背景值复杂或需要批量清洗的数据	可精确控制哪些像元变为 NoData	需要谨慎设置条件，避免误改有效像元

简单判断可以这样做：如果影像要用于分析，优先使用 NoData；如果影像主要用于显示，优先考虑 Alpha 通道；如果只是临时出图，可以在 QGIS 中设置透明值。

检查清单：处理GDAL设置NoData前后要确认什么

原始影像的数据类型是 Byte、UInt16、Float32 还是其他类型；
原始影像是否已经存在 NoData 值；
裁剪外背景值实际是多少，不要只凭肉眼判断；
选择的 NoData 值是否会与真实像元值冲突；
使用矢量边界裁剪时，影像和边界坐标系是否正确；
输出影像是否通过 gdalinfo 检查到了 NoData；
QGIS 或 ArcGIS Pro 是否按 NoData 透明显示；
如果用于 WebGIS，前端渲染和瓦片服务是否支持透明背景；
是否需要压缩输出影像，避免裁剪后文件过大。

如果输出 GeoTIFF 较大，可以在裁剪时顺便设置压缩：

gdalwarp
  -cutline boundary.shp
  -crop_to_cutline
  -dstnodata 0
  -co COMPRESS=LZW
  -co TILED=YES
  input.tif
  output_clip.tif

COMPRESS=LZW 可以减少文件体积，TILED=YES 有利于大影像浏览和读取。

FAQ：GDAL裁剪影像黑边常见问题

GDAL裁剪影像黑边一定是NoData没设置吗？

不一定。常见原因包括 NoData 未设置、NoData 值与真实值冲突、软件未按 NoData 渲染、使用了矩形裁剪而不是边界掩膜裁剪，以及输入数据本身就带有黑色背景。

GDAL设置NoData用-dstnodata还是-a_nodata？

裁剪或重投影时，优先在 gdalwarp 中使用 -dstnodata。如果文件已经生成，只是需要补写 NoData 元数据，可以使用 gdal_translate -a_nodata。

RGB影像裁剪黑边应该用0还是Alpha通道？

如果只是希望裁剪外区域透明，RGB 影像通常更适合使用 -dstalpha。如果把 0 0 0 设为透明，需要确认影像内部没有真实黑色地物，否则会误透明。

为什么我设置了NoData，QGIS里还是有黑边？

可能是设置的 NoData 值和实际背景值不一致，也可能是 QGIS 渲染缓存未更新。建议用识别工具点击黑边查看实际像元值，再用 gdalinfo 检查输出文件是否真的写入了 NoData。

DEM裁剪后黑边可以设为0吗？

一般不建议。DEM 中 0 可能是有效高程值，尤其是海岸线、湖泊或低海拔区域。更稳妥的做法是使用 -9999 这类明显不属于真实高程范围的值，并确认分析工具会忽略该值。

gdalwarp裁剪后输出为空是什么原因？

常见原因是影像和矢量边界空间位置不重叠，或者坐标系定义错误。先用 QGIS 叠加检查位置，再用 gdalinfo 和 gdalsrsinfo 检查坐标系。

结论：解决GDAL裁剪影像黑边的核心思路

处理 GDAL裁剪影像黑边，不要只看颜色，要先判断黑边像元到底是什么值，再决定使用 NoData 还是 Alpha 通道。

实用建议可以概括为三句话：分析型栅格优先设置合适的 NoData；展示型 RGB 影像优先考虑 Alpha 通道；任何裁剪结果都要用 gdalinfo 和 QGIS 双重验证。

如果你只需要一个通用命令，矢量边界裁剪可以从下面这条开始：

gdalwarp
  -cutline boundary.shp
  -crop_to_cutline
  -dstnodata 0
  -co COMPRESS=LZW
  -co TILED=YES
  input.tif
  output_clip.tif

但在正式项目中，请根据影像类型、真实像元值和后续用途选择 NoData 值。这样才能避免黑边消失了，却把有效数据也一起“隐藏”掉。
