QGIS怎么导入CAD？坐标转换和符号化的避坑指南（附：插件推荐）

引言：当GIS遇见CAD，为何总是“水土不服”？

对于许多规划、测绘和工程设计人员来说，将AutoCAD的图纸（.dwg或.dxf）无缝接入QGIS进行空间分析或地图制图，是一个高频且令人头疼的需求。你是否遇到过这样的场景：导入后的CAD图纸坐标错位，飞到了地球的另一个角落？或者原本清晰的线条和符号，变成了一堆杂乱无章的白色块和黑色线？

这不仅仅是简单的文件格式转换问题，而是两个软件底层逻辑的碰撞。CAD强调精确的几何绘图，而GIS则注重空间参考和属性关联。如果不懂得其中的坐标转换机制和符号化规则，你的宝贵时间就会浪费在无休止的调试中。

本文将为你提供一份详尽的“避坑指南”。我们将深入探讨如何正确导入CAD数据，解决棘手的坐标偏移问题，并通过专业的符号化技巧还原图纸美感，最后还会推荐几款能极大提升效率的插件。无论你是QGIS新手还是进阶用户，这篇教程都能帮你搞定CAD数据。

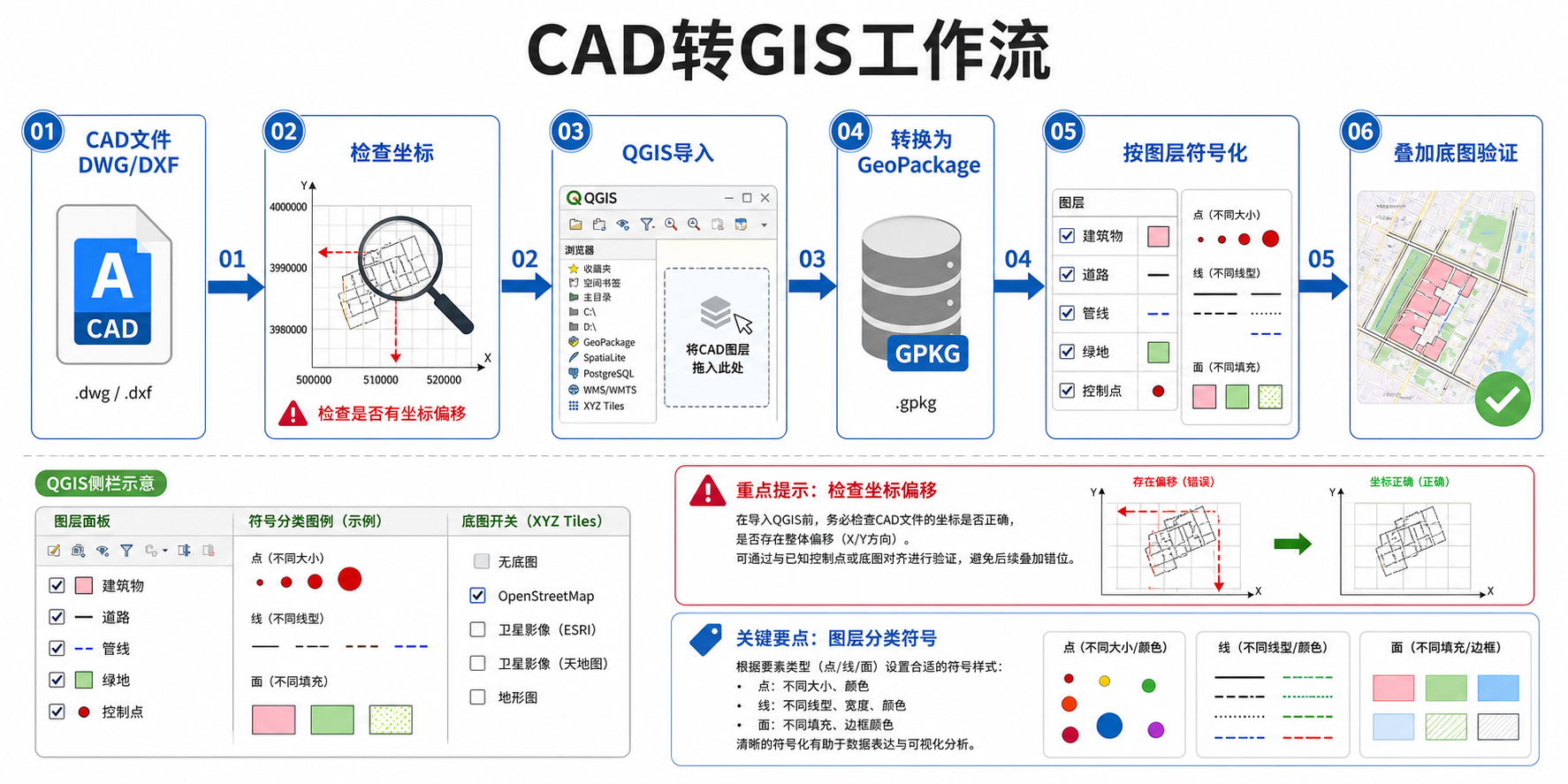

核心内容：从导入到可视化的完整工作流

一、正确导入CAD文件的基础操作

在QGIS中导入CAD文件非常直观，但细节决定成败。

操作步骤：

1. 使用“添加矢量图层”： 点击工具栏上的“数据源管理器”图标，选择“矢量”选项卡。
2. 选择文件： 浏览并选中你的 .dwg 或 .dxf 文件。QGIS 会自动读取文件内的图层结构（通常基于CAD的图层名或颜色索引）。
3. 处理编码： 如果你的文件包含中文注记，务必检查下方的“encoding”（编码）设置，通常选择 GB18030 或 UTF-8 可以解决乱码问题。
4. 加载图层： 点击“添加”后，你会看到多个图层被加载进来。CAD文件通常会根据几何类型（点、线、面）和图层名进行拆分。此时，不要急着开始分析，先检查坐标是否正确。

二、坐标转换：拯救“飞走”的图纸（避坑核心）

这是最令人崩溃的环节。CAD图纸通常只包含绘图坐标（Engineering Coordinates），缺乏地理坐标系信息，导致导入后位置全错。

解决方案对比表：

专家提示： 最好的习惯是在CAD软件中完成坐标转换。使用CAD的“移动(MOVE)”命令，将图纸左下角移动到(0,0)点附近，或者直接在CAD中定义好正确的坐标系（如果使用的是AutoCAD Map 3D或Civil 3D），这样能避免在QGIS中进行复杂的矩阵运算。

三、符号化与渲染：还原CAD的视觉逻辑

导入后的CAD图层通常是单一颜色的，我们需要利用QGIS强大的样式库来恢复它的“颜值”。

操作步骤：

1. 按属性分类： 打开图层属性 -> 符号化。将渲染方式从“单一符号”改为“分类” (Categorized)。
2. 选择字段： CAD图层通常会携带 Layer (图层名)、Color (颜色索引) 或 Linetype (线型) 字段。选择这些字段作为分类依据，点击“分类”按钮，QGIS会自动匹配CAD的颜色。
3. 处理“杂乱”元素： CAD文件中常包含坐标系标注、图框等无用信息。利用“按表达式筛选”功能，将这些元素剔除。例如："Layer" NOT IN ('TEXT', '0', 'DEFPOINTS')。
4. 线型适配： 如果CAD的虚线在QGIS中显示为实线，需要调整图层的“线宽”和“自定义线型图案”设置，有时需要将“线宽”设为0.1或0.2mm才能正确显示虚线效果。

扩展技巧：不为人知的高级操作

技巧一：利用GDAL实现无损转换

如果你需要将CAD数据彻底转化为GIS数据（如Shapefile或GeoPackage），不要直接在QGIS中另存为。请使用工具箱中的 “转换矢量格式” (Convert format) 工具，底层引擎选择 GDAL。这样做可以最大程度地保留CAD的图层结构和属性信息。更重要的是，你可以在转换过程中直接指定目标坐标系，一步完成“坐标转换+格式转换”。

技巧二：提取CAD中的纯文本数据

CAD图纸中大量的注记（Text）往往包含重要属性（如桩号、楼号）。在QGIS中，CAD文本显示为“点”要素。你可以通过查看属性表，找到 TextString 字段，这就是文本内容。利用“连接属性表”功能，将这些文本点关联到最近的线或面上，从而实现基于CAD图纸的自动化属性录入。

FAQ：你可能遇到的常见问题

Q1: 为什么我导入的CAD文件在QGIS中显示为白色，看不见东西？

这通常是因为CAD图层的背景色和线条色都是白色（或者在QGIS中被渲染为白色），或者是CAD使用了复杂的“块”(Block)定义。请尝试以下操作：右键图层 -> 属性 -> 符号化 -> 勾选“使用自定义符号”，然后手动将符号颜色改为黑色或更醒目的颜色。如果是因为块的原因，建议在CAD中先进行“分解”(Explode)操作，再导入。

Q2: QGIS导入CAD会丢失曲线圆弧吗？

QGIS在导入时会将CAD的NURBS曲线或圆弧离散化为多段线（Polyline）。如果你需要保留完美的圆弧几何，建议在CAD中将曲线转换为多段线（使用 PEDIT 命令），或者在QGIS导入时，在数据源管理器的“数据源设置”中增加“圆弧导出的容差值”，以提高转换精度。

Q3: 有没有一键完成CAD坐标校正的插件？

有。虽然标准的QGIS功能足够强大，但如果你处理的是大量基于相似变换的图纸，可以搜索并安装 “CAD Importer” 或者 “Georefencer” (几何校正插件)。对于国内用户，如果处理的是CASS数据，直接使用CASS自带的“生成交换文件”功能导出为MapGIS格式，再转QGIS有时比直接读DWG更稳定。

总结

将CAD数据引入QGIS不再需要复杂的编程知识，掌握核心的坐标定义与按属性符号化技巧，绝大多数工程图纸都能在QGIS中完美重生。不要被初始的混乱视图吓退，通过本文的步骤和表格进行排查，你一定能把那些“脏数据”变成精美的地图成果。

现在，打开你的QGIS，拿起一份CAD图纸，按照文中的步骤去尝试导入和校正吧！如果有任何问题，欢迎在评论区交流。
