QGIS怎么导入CAD格式文件？坐标系不匹配与中文乱码解决方案（附：图文教程）

引言：当CAD遇上QGIS，为何总是“水土不服”？

对于许多测绘、规划和GIS从业者来说，将CAD数据（.dwg/.dxf）导入开源GIS软件QGIS是一个既常见又令人头疼的过程。你是否遇到过这样的场景：满怀期待地将CAD图纸拖入QGIS，结果图层瞬间消失在茫茫“海外”，或者原本清晰的汉字变成了满屏的“？？？”？

坐标系不匹配和中文乱码，是横亘在CAD与QGIS之间的两座大山。这不仅影响工作效率，更可能导致空间分析的严重误差。本文将为你提供一份详尽的“避坑指南”，通过图文结合的方式，手把手教你如何完美导入CAD文件，解决坐标系偏移与乱码难题，实现两大软件的无缝协作。

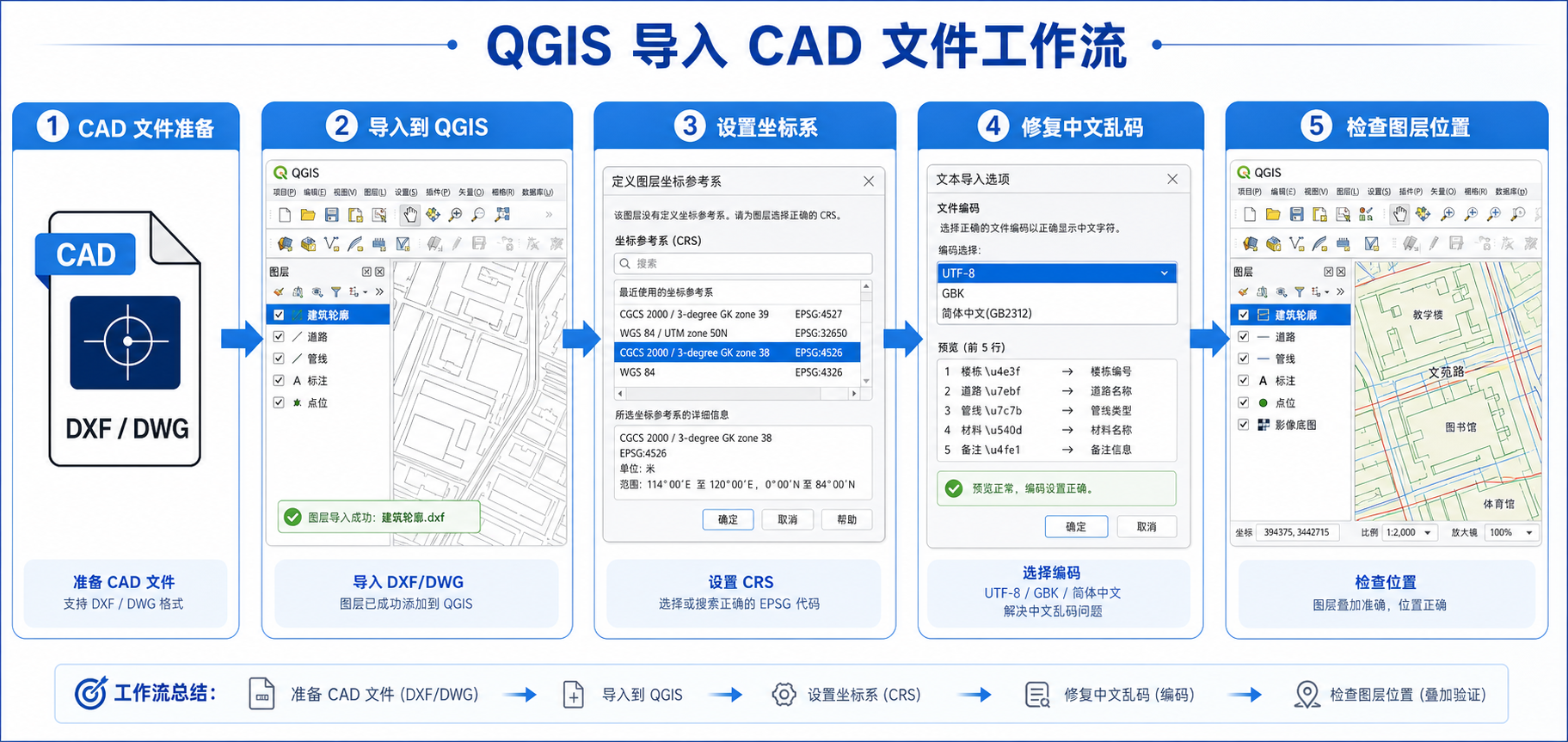

核心内容：QGIS导入CAD全流程解决方案

一、基础导入与中文乱码修复

很多时候，QGIS无法正确显示中文是因为默认编码不匹配。CAD文件在保存时可能使用了不同的代码页，而QGIS需要明确指定才能正确读取。

操作步骤：

1. 拖拽导入：直接将.dwg或.dxf文件拖入QGIS地图画布，或点击菜单栏【图层】>【添加图层】>【添加矢量图层】。
2. 选择编码：在弹出的对话框中，找到“编码”（Encoding）下拉菜单。对于中文环境，首选“GB18030”或“System”。如果显示乱码，可以尝试切换为“UTF-8”。
3. 指定图层类型：CAD文件通常包含点、线、面等多种几何类型。在导入界面，按住Ctrl键复选你需要加载的几何类型（如Polyline线、Text文字）。

专家提示：如果导入后依然是方块或问号，不要急着放弃。右键点击图层，选择“属性”>“源”，点击“重新配置”按钮，再次尝试更改编码，这是解决乱码最快的方法。

二、坐标系不匹配的“治愈”方案

这是最核心的问题。CAD文件通常不包含坐标系信息（默认为Local或Null），而QGIS是基于坐标系运作的。如果不手动定义，图层位置将无法预测。

解决方案：手动定义投影（Define CRS）

1. 确认CAD坐标系：首先，你必须知道原始CAD图纸是基于什么坐标系的（例如：CGCS2000, Xi'an 80, 或地方独立坐标系）。如果不知道，需询问提供文件的人员。
2. 右键图层操作：在导入的CAD图层上点击右键，选择【导出】>【另存为...】（或【导出】>【要素另存为】）。
3. 设置目标CRS：在“另存为”对话框中，找到“目标CRS”选项。点击右侧地球图标，搜索并选择正确的坐标系（例如：EPSG:4527 中国2000地理坐标系）。
4. 重新加载：保存为新的GeoPackage或Shapefile格式后，移除旧图层，加载新图层。此时，你的CAD数据应该会“归位”到正确的位置。

三、进阶技巧：DGN格式与图层拆分

除了常见的DWG/DXF，MicroStation的DGN格式也是工程领域的常客。QGIS同样支持它，但处理方式略有不同。

此外，CAD文件往往是一个“大杂烩”。为了在GIS中更好地管理，建议在导入时就进行拆分。在“添加矢量图层”界面，点击“新建”旁边的“...”按钮，QGIS会自动扫描文件内的所有图层名。你可以根据图层名（Layer Name）来筛选导入，例如只导入“道路”层或“地块”层，保持GIS工程的整洁。

扩展技巧：如何处理CAD的复杂符号与填充？

你可能已经发现，导入后CAD的“块”（Blocks）和“填充”（Hatches）并没有完美显示，或者变成了散乱的线条。

技巧一：利用插件处理块。纯QGIS原生功能对CAD“块”的支持有限。如果你需要将CAD的符号转换为GIS的点要素，建议安装插件“QCAD2QGIS”或“CAD Importer”。这些插件能解析块的位置并将其转换为QGIS可识别的点图层。

技巧二：栅格化填充。对于大量的填充图案，建议不要执着于在矢量层面完美还原。最佳实践是：将CAD文件作为底图参考，使用QGIS的“地图导出”功能将其栅格化，或者在QGIS中重新绘制面要素并应用GIS的填充样式。这能显著提升渲染速度和地图美观度。

FAQ：用户最常搜索的问题

1. QGIS能直接编辑CAD文件吗？

QGIS支持对部分CAD格式（主要是DXF）进行简单的编辑，但不推荐将其作为主要编辑工具。CAD的复杂图层结构和实体属性在QGIS中很难完全保留。建议流程是：QGIS处理地理分析 -> 导出为DXF -> 在CAD中进行最终的制图修饰。

2. 为什么导入的CAD线变成了多段线或碎片？

这是因为CAD数据结构与GIS不同。CAD的一个线条可能由多个“顶点”实体组成，或者在导入过程中被解构。使用“要素另存为”功能重新导出为Shapefile或GeoPackage通常可以将这些碎片合并为一个整体要素。

3. 提示“无法打开数据库”或“无效的数据源”怎么办？

这通常发生在文件路径包含中文字符或特殊符号时。请尝试将CAD文件移动到纯英文路径的文件夹中（例如 C:GIS_Datatest.dwg），然后重新导入。同时，确保QGIS版本是最新的稳定版，旧版本对CAD支持存在Bug。

总结

将CAD数据引入QGIS虽然存在坐标系和编码的挑战，但只要掌握了正确编码选择与手动定义投影这两个核心步骤，就能化繁为简。希望这篇教程能帮助你打通数据流转的堵点，让CAD与QGIS成为你工作中的黄金搭档。现在就打开软件，找一份测试文件练练手吧！
