GIS可视化想做弧线图？Deck.gl数据流渲染太慢？（附：性能优化与坐标转换技巧）

wowwwai GIS研习社 · 工具流程与项目排障

GIS可视化想做弧线图？Deck.gl数据流渲染太慢？（附：性能优化与坐标转换技巧）这类问题，通常不是“弧线图本身不能做”，而是数据量、坐标格式、渲染层选择和前端数据流组织没有配合好。很多 WebGIS 项目在展示 OD 流向、航线、物流迁徙、通勤联系时，会用 Deck.gl 的 ArcLayer、GreatCircleLayer 或 PathLayer 做弧线效果，但一旦数据超过几万条，就容易出现加载慢、交互卡顿、坐标偏移、线条闪烁等问题。

本文以 Deck.gl 弧线图为核心，围绕 Deck.gl数据流渲染太慢、Deck.gl弧线图性能优化、Deck.gl坐标转换 和 WebGIS弧线图渲染 这几个实际搜索场景，给出一套可落地的排查和优化方法。

引言：Deck.gl 弧线图适合解决什么 GIS 可视化问题

Deck.gl 是 Uber 开源的一套 WebGL 可视化框架，常用于大规模点、线、面、轨迹和三维场景渲染。对于 GIS 读者来说，它最常见的用途之一，就是在 Mapbox、MapLibre、OpenLayers 或自定义底图之上叠加高性能空间数据图层。

弧线图通常用于表达两个地理位置之间的流动关系，例如：

• 城市之间的人口迁徙流向。
• 物流仓库到门店的配送路线。
• 机场之间的航线网络。
• 基站、服务器、用户之间的连接关系。
• 区域之间的 OD 出行联系。

如果数据量较小，Deck.gl 的 ArcLayer 基本可以直接使用。但在真实项目中，弧线数据往往来自 PostGIS、GeoJSON、CSV、接口流、消息队列或后端分页查询。只要前端一次性接收、解析、转换、渲染的数据过大，就会出现 Deck.gl 数据流渲染太慢的问题。

背景：为什么 Deck.gl 数据流渲染太慢

Deck.gl 数据流渲染太慢，表面上看是浏览器卡顿，实际原因可能分布在数据源、网络传输、JavaScript 处理、GPU 渲染和地图坐标系统多个环节。

常见表现

• 页面打开后白屏时间很长，弧线过几秒甚至几十秒才出现。
• 地图拖动、缩放时明显掉帧。
• 鼠标 hover 或点击拾取时卡顿。
• 后端接口返回很快，但前端解析 GeoJSON 很慢。
• 弧线位置不对，出现整体偏移或跨越错误方向。
• ArcLayer 数据更新频繁时，浏览器内存持续上涨。

主要瓶颈来源

瓶颈位置	常见原因	优化方向
数据源	PostGIS 查询未建空间索引，返回字段过多	预聚合、字段裁剪、分页或瓦片化
网络传输	GeoJSON 体积过大，接口一次返回全部 OD 数据	压缩、二进制格式、按视图范围加载
前端解析	坐标转换、数组重组都在主线程执行	预处理、Web Worker、TypedArray
Deck.gl 图层	频繁创建新 Layer，accessor 函数过重	稳定 data 引用，减少 updateTriggers
交互拾取	大量对象启用 pickable	限制拾取层级，降低交互数据量
坐标系统	GCJ-02、BD-09、WGS84 混用	统一转换为 Deck.gl 所需经纬度

原理：Deck.gl 弧线图到底怎么渲染

在 Deck.gl 中，弧线图最常用的是 ArcLayer。它并不是在地图上提前生成一条真实的 GIS 线要素，而是根据起点和终点坐标，在 GPU 中生成视觉上的弧线效果。

ArcLayer 通常需要每条记录至少包含以下字段：

• 起点经度、起点纬度。
• 终点经度、终点纬度。
• 颜色、宽度、高度、方向或权重等可视化属性。

一个简化的数据结构如下：

[
  {
    "from_lng": 116.4074,
    "from_lat": 39.9042,
    "to_lng": 121.4737,
    "to_lat": 31.2304,
    "count": 238
  }
]

Deck.gl 的 Layer 会读取这些数据，并通过 getSourcePosition、getTargetPosition、getWidth、getSourceColor、getTargetColor 等 accessor 函数转成 GPU 可用的属性。数据量越大，accessor 执行次数越多，前端对象越复杂，更新越频繁，性能压力就越明显。

坐标转换为什么会影响弧线图

Deck.gl 默认使用经纬度坐标时，一般要求输入为 WGS84 坐标，也就是常见的 EPSG:4326 经纬度。很多国内项目的数据可能来自高德、腾讯、百度或业务系统，常见坐标包括：

• WGS84：GPS 和多数国际 GIS 数据常用坐标。
• GCJ-02：高德、腾讯地图常用的加密坐标。
• BD-09：百度地图常用坐标。
• Web Mercator：EPSG:3857，常用于地图瓦片投影。

如果底图和数据坐标不一致，弧线图就会偏移。比如把 GCJ-02 坐标直接叠加到 WGS84 底图上，国内区域可能出现明显偏差；把 EPSG:3857 米制坐标当作经纬度传给 Deck.gl，则弧线会完全飞到错误位置。

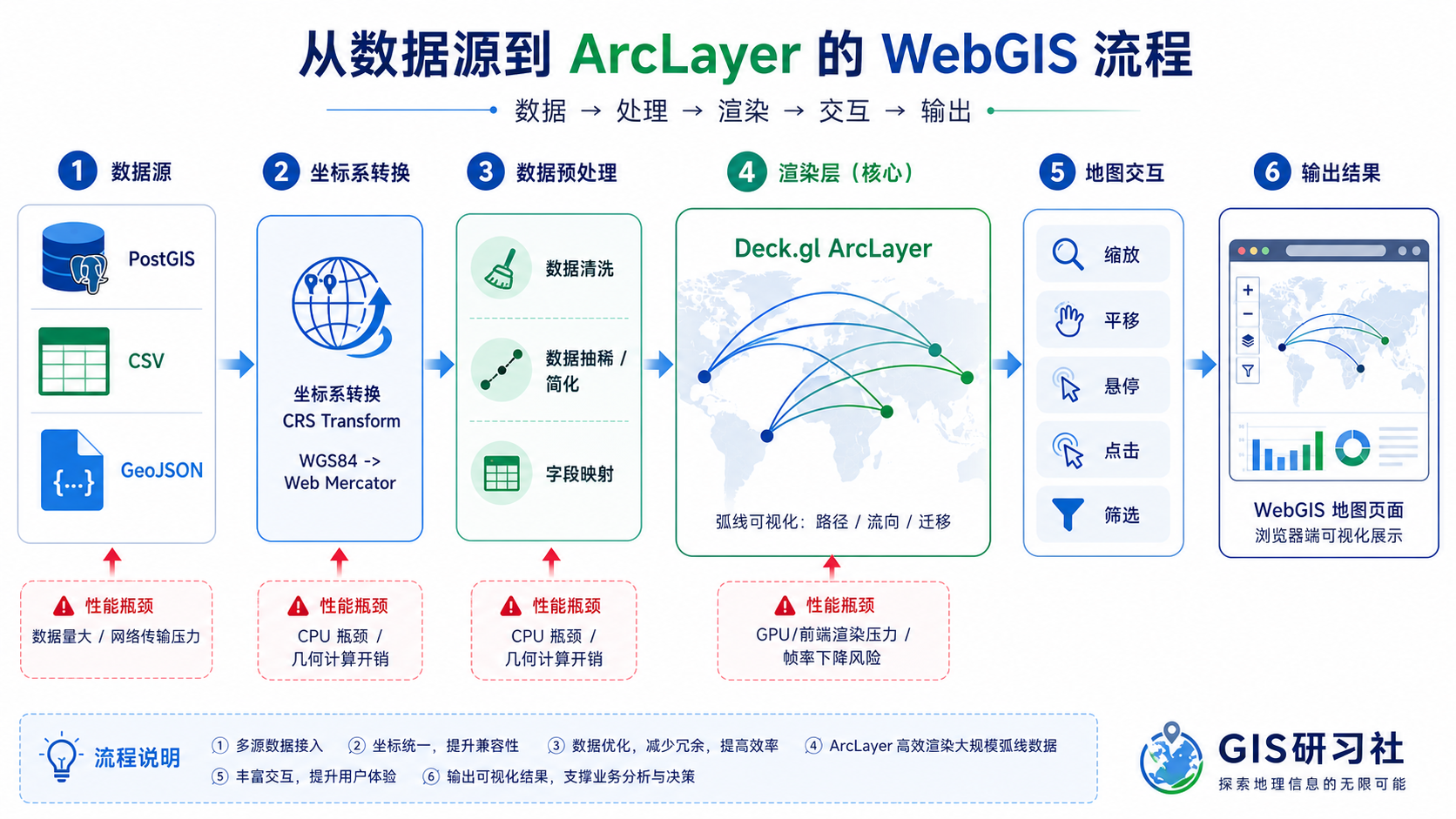

步骤：用 Deck.gl 做高性能弧线图的完整流程

步骤 1：先确认数据粒度，不要一上来加载全量明细

做 WebGIS 弧线图渲染时，第一步不是写 ArcLayer，而是判断数据粒度。很多项目卡顿，是因为把数据库里的每一条交易、每一次访问、每一个轨迹点都直接传给前端。

更推荐的做法是先在后端聚合成 OD 关系：

• 按城市到城市聚合。
• 按区县到区县聚合。
• 按网格到网格聚合。
• 按时间窗口聚合，例如小时、日、周。
• 按权重过滤，只保留 Top N 或超过阈值的流向。

例如在 PostGIS 中，可以先按起终点区域聚合数量，再返回前端：

SELECT
  origin_id,
  dest_id,
  COUNT(*) AS flow_count
FROM od_records
GROUP BY origin_id, dest_id
HAVING COUNT(*) >= 10
ORDER BY flow_count DESC
LIMIT 50000;

如果你的地图当前只展示全国尺度，通常不需要加载街道级的全部连线。先做空间层级聚合，是 Deck.gl 弧线图性能优化里最有效的一步。

步骤 2：只返回渲染必需字段

前端渲染弧线图通常不需要完整业务字段。接口返回字段越多，网络传输、JSON 解析和内存占用越高。

建议接口只返回：

• 起点经纬度。
• 终点经纬度。
• 权重字段，例如 count、value、amount。
• 必要的分类字段，例如 type、level。

不建议在弧线图接口里返回大段文本、完整行政区属性、原始订单明细或复杂嵌套对象。

{
  "from": [116.4074, 39.9042],
  "to": [121.4737, 31.2304],
  "value": 238
}

如果数据来自 GeoJSON，也不要为了弧线图强行返回完整 FeatureCollection。对于 ArcLayer 来说，普通数组通常更轻量。

步骤 3：统一坐标系统后再进入 Deck.gl

Deck.gl坐标转换要在数据进入 Layer 之前完成。推荐建立一个明确的数据约定：前端 ArcLayer 接收的坐标统一为 WGS84 经纬度数组，格式为 [longitude, latitude]。

如果后端已经能处理坐标转换，优先放在后端完成。原因是：

• 避免每次浏览器加载都重复转换。
• 便于统一校验和缓存。
• 减少前端主线程计算压力。
• 避免不同页面使用不同转换函数导致偏差不一致。

如果只能在前端转换，也要在数据加载后一次性处理，不要在 getSourcePosition 或 getTargetPosition 中反复转换。

const normalizedData = rawData.map(d => {
  const source = gcj02ToWgs84(d.from_lng, d.from_lat);
  const target = gcj02ToWgs84(d.to_lng, d.to_lat);

  return {
    source,
    target,
    value: d.value
  };
});

错误写法是把转换逻辑放进 accessor：

getSourcePosition: d => gcj02ToWgs84(d.from_lng, d.from_lat)

这样每次 Layer 更新属性时都可能重复计算，数据量大时会明显拖慢 Deck.gl 数据流渲染。

步骤 4：正确创建 ArcLayer

一个基础 ArcLayer 示例可以这样写：

import {Deck} from '@deck.gl/core';
import {ArcLayer} from '@deck.gl/layers';

const arcLayer = new ArcLayer({
  id: 'od-arc-layer',
  data: normalizedData,
  pickable: false,
  getSourcePosition: d => d.source,
  getTargetPosition: d => d.target,
  getSourceColor: d => [0, 128, 255],
  getTargetColor: d => [255, 128, 0],
  getWidth: d => Math.max(1, Math.sqrt(d.value)),
  greatCircle: true
});

这里有几个关键点：

• data 使用已经归一化后的数组。
• getSourcePosition 和 getTargetPosition 只取字段，不做重计算。
• getWidth 用权重控制宽度，但要限制最大值。
• pickable 默认先关闭，确认渲染流畅后再按需开启。
• greatCircle 可用于更接近地球大圆航线的视觉效果。

步骤 5：减少 React 或 Vue 中不必要的 Layer 重建

在 React、Vue 等框架中，Deck.gl 数据流渲染太慢经常不是 ArcLayer 本身的问题，而是组件每次状态变化都重新生成大数组和新 Layer。

在 React 中，应尽量用 memo 缓存数据和图层：

const layers = useMemo(() => [
  new ArcLayer({
    id: 'od-arc-layer',
    data: arcData,
    pickable: false,
    getSourcePosition: d => d.source,
    getTargetPosition: d => d.target,
    getWidth: d => d.width,
    getSourceColor: d => d.sourceColor,
    getTargetColor: d => d.targetColor
  })
], [arcData]);

同时要避免下面这些操作：

• 地图每次 move 事件都重新请求全量数据。
• 每次 hover 都重新 setState 触发全图层更新。
• 每次渲染都对原始数据执行 map、filter、sort。
• 把复杂颜色计算写在 getSourceColor 里。

步骤 6：对颜色、宽度和分类字段做预计算

如果数据有几十万条，颜色和宽度最好预先计算成简单字段，而不是在 accessor 里做复杂判断。

const arcData = rawData.map(d => {
  const width = Math.min(12, Math.max(1, Math.sqrt(d.value)));
  const color = d.value > 1000 ? [255, 64, 64] : [64, 160, 255];

  return {
    source: [d.from_lng, d.from_lat],
    target: [d.to_lng, d.to_lat],
    value: d.value,
    width,
    sourceColor: color,
    targetColor: [255, 200, 80]
  };
});

然后在 ArcLayer 中直接读取：

getWidth: d => d.width,
getSourceColor: d => d.sourceColor,
getTargetColor: d => d.targetColor

这样可以减少属性更新阶段的 JavaScript 计算量，是 Deck.gl弧线图性能优化的基础手段。

步骤 7：按视图范围或层级加载数据

如果弧线数据覆盖全国甚至全球，不建议任何缩放级别都加载同一份数据。可以按地图层级设计不同数据：

地图尺度	推荐数据粒度	示例
全国或全球	省级、国家级、城市级 Top 流向	全国城市间迁徙 Top 10000
省域尺度	市县级流向	省内区县 OD
城市尺度	街道、网格、站点级流向	通勤小区到商圈
街区尺度	抽样明细或局部高精度数据	站点到站点连接

当用户缩放到不同层级时，请求对应粒度的数据，而不是在前端一次性加载全部再隐藏。隐藏不等于不消耗内存，也不等于不影响属性更新。

步骤 8：大数据量时考虑二进制数据或瓦片化

当弧线数量达到几十万甚至更多时，普通 JSON 会成为瓶颈。这时可以考虑：

• 使用 Apache Arrow 等列式数据格式。
• 后端返回二进制数组，前端用 TypedArray 读取。
• 使用 MVT 矢量瓦片表达分级流向数据。
• 将全国数据切成空间瓦片或行政区块按需加载。

对于多数 GIS 业务系统，先做到聚合、裁剪字段、坐标预转换、按层级加载，就已经能解决大部分 Deck.gl 数据流渲染太慢的问题。只有在数据量继续扩大时，才需要进一步引入二进制管线。

常见坑：Deck.gl 弧线图卡顿和偏移的排查重点

坑 1：经纬度顺序写反

Deck.gl 中经纬度通常使用 [longitude, latitude]，也就是先经度后纬度。很多 GIS 软件界面上习惯说“纬度、经度”，容易在代码里写反。

// 正确
source: [116.4074, 39.9042]

// 错误
source: [39.9042, 116.4074]

如果写反，点和弧线会出现在完全错误的位置，甚至看起来像“没有渲染出来”。

坑 2：把 EPSG:3857 坐标当作经纬度传入

EPSG:3857 是米制投影坐标，数值通常很大，例如北京附近的 Web Mercator X 坐标可能是一千多万。如果直接传给 ArcLayer，经纬度范围会严重越界。

排查方法很简单：打印一条数据，检查经度是否大致在 -180 到 180 之间，纬度是否大致在 -90 到 90 之间。

坑 3：国内互联网地图坐标与 GIS 数据坐标混用

如果底图使用高德或腾讯，而数据来自 GPS 或 PostGIS WGS84，可能出现底图和弧线不重合。反过来，如果数据是 GCJ-02，底图是 Mapbox 或 MapLibre 的标准 WGS84 体系，也会偏移。

处理原则是：先确认底图坐标体系，再决定数据转换方向。不要盲目“转一次 WGS84”，否则可能越转越偏。

坑 4：每次接口刷新都全量替换数据

实时数据流项目中，如果每隔几秒就替换几十万条弧线，浏览器很容易卡顿。更好的方式是：

• 降低刷新频率。
• 只更新变化的数据。
• 按时间窗口聚合。
• 把实时明细改成近实时统计。
• 限制前端最大显示数量。

坑 5：过度使用 pickable 和 tooltip

pickable 可以让 Deck.gl 支持鼠标拾取对象，但大量弧线全部开启拾取会增加交互成本。建议先关闭 pickable，确认渲染性能没问题后，再只对必要图层开启。

pickable: true,
autoHighlight: true,
onHover: info => {
  if (info.object) {
    showTooltip(info.object);
  }
}

如果 hover 时还会触发复杂状态更新，要特别小心。tooltip 只应更新轻量 UI，不应导致整个 ArcLayer 重建。

方法比较：ArcLayer、GreatCircleLayer、PathLayer 怎么选

Deck.gl 做 WebGIS弧线图渲染时，不一定只有 ArcLayer。不同图层适合不同场景。

方法	适合场景	优点	限制
ArcLayer	OD 流向、城市连接、物流迁徙	配置简单，弧线视觉效果明显	主要表达起终点关系，不适合真实道路路径
GreatCircleLayer	跨区域、跨国航线、长距离连接	更符合球面大圆路径视觉	短距离城市内部流向不一定有必要
PathLayer	真实轨迹、道路路线、GPS 线路	可以表达多节点路径	数据体积通常更大，预处理要求更高
LineLayer	简单直线连接	轻量，适合低成本表达连接	视觉上不如弧线清晰，重叠时可读性较差

如果你只是表达“从 A 到 B 的流动关系”，优先选 ArcLayer。如果你要展示飞机航线这类跨长距离连接，可以考虑 GreatCircleLayer。如果你要沿真实道路或轨迹点渲染，应该使用 PathLayer，而不是用 ArcLayer 伪装路径。

检查清单：发布前逐项确认

在上线 Deck.gl 弧线图之前，建议按下面清单检查。它比单纯调参数更有效。

数据检查

• 是否已经聚合 OD 数据，而不是直接加载明细记录？
• 是否限制了最大返回数量，例如 Top 10000、Top 50000？
• 接口是否只返回起点、终点、权重和必要分类字段？
• 是否避免了超大的 GeoJSON FeatureCollection？
• 是否启用了 gzip、br 或其他服务端压缩？

坐标检查

• 经纬度顺序是否为 [longitude, latitude]？
• 坐标值是否在合理经纬度范围内？
• 底图和数据是否使用同一坐标体系？
• GCJ-02、BD-09、WGS84 是否已经明确转换关系？
• 坐标转换是否在进入 Layer 前完成，而不是写在 accessor 里？

Deck.gl 图层检查

• ArcLayer 的 accessor 是否只做取值，不做复杂计算？
• 颜色、宽度、分类是否已经预计算？
• 是否避免每次组件渲染都重新构造大数组？
• 是否谨慎开启 pickable、autoHighlight 和 tooltip？
• 是否按缩放级别加载不同粒度数据？

浏览器性能检查

• 是否使用浏览器 Performance 面板查看主线程耗时？
• 是否检查 Network 面板中的接口体积和加载时间？
• 是否观察 Memory 面板，确认数据刷新后内存没有持续上涨？
• 是否在普通办公电脑和目标用户浏览器中测试，而不只在开发机测试？

FAQ：Deck.gl 弧线图常见问题

Deck.gl数据流渲染太慢，第一步应该优化哪里？

第一步先看数据量和数据结构。不要急着调 Deck.gl 参数。很多性能问题来自一次性返回太多明细数据、GeoJSON 体积过大、字段冗余和前端重复坐标转换。先做后端聚合、字段裁剪和数量限制，通常收益最大。

Deck.gl弧线图性能优化一定要用二进制数据吗？

不一定。对于多数业务系统，JSON 数组加上合理聚合已经够用。只有当弧线数量很大、刷新频率很高、JSON 解析成为明显瓶颈时，才需要考虑 Arrow、TypedArray 或瓦片化方案。

ArcLayer 和 PathLayer 哪个性能更好？

不能简单比较。ArcLayer 每条数据只需要起点和终点，适合 OD 关系；PathLayer 需要路径节点数组，适合真实路线和轨迹。如果你的业务只是城市间连接，用 ArcLayer 通常更轻。如果要表达真实道路轨迹，就应该用 PathLayer。

Deck.gl坐标转换应该放在前端还是后端？

优先放在后端或数据预处理阶段。这样可以统一坐标标准、减少浏览器计算、方便缓存和复用。如果必须放在前端，也要在数据加载后一次性转换，不要放进 getSourcePosition、getTargetPosition 这类 accessor 里反复执行。

为什么弧线和底图有偏移？

最常见原因是坐标系不一致。请确认底图是 WGS84/Web Mercator 标准体系，还是高德、腾讯、百度等互联网地图体系；再确认数据源是 WGS84、GCJ-02、BD-09 还是 EPSG:3857。还要检查经纬度顺序是否写反。

弧线数量很多时，是否可以只靠前端 filter 解决？

不建议。前端 filter 只能减少显示结果，不能减少网络传输和 JSON 解析成本。更好的方法是在后端按范围、层级、权重、时间窗口过滤，再把真正需要渲染的数据发给前端。

Deck.gl 的 tooltip 很卡怎么办？

先关闭 pickable 验证基础渲染是否流畅。如果关闭后明显变快，说明交互拾取成本较高。可以减少可拾取对象数量、只对重点图层开启 pickable、降低 tooltip 更新频率，并避免 hover 时触发整个图层重建。

结论：弧线图不是难点，数据流和坐标一致性才是关键

用 Deck.gl 做 GIS 弧线图，核心不是把 ArcLayer 参数背下来，而是把数据流设计好。Deck.gl数据流渲染太慢时，应优先检查数据是否过大、字段是否冗余、坐标转换是否重复、Layer 是否频繁重建，以及交互拾取是否过度开启。

一套稳定的 Deck.gl弧线图性能优化流程可以概括为：后端先聚合，接口少传字段，坐标统一到正确体系，前端预计算颜色和宽度，ArcLayer accessor 只做简单取值，再按缩放层级加载不同粒度数据。

如果你正在做迁徙图、航线图、物流流向图或 OD 可视化，建议先用小数据验证坐标和样式，再逐步增加数据量并观察浏览器性能。这样比一次性接入全量数据更容易定位问题，也更符合 WebGIS 项目的工程化上线要求。
