如果你正在搜索“Three.js地理空间可视化如何实现？城乡规划三维场景构建实战（附：GIS数据对接源码）”，大概率不是想看一个旋转立方体 Demo，而是想把真实 GIS 数据接入 Three.js，构建可交互、可扩展的城乡规划三维场景。本文以城乡规划常见的建筑、道路、地块边界和底图数据为例，讲清楚 Three.js 地理空间可视化的核心流程、坐标处理方法、数据对接代码和常见坑。

引言：Three.js地理空间可视化适合解决什么问题

Three.js 是一个基于 WebGL 的 JavaScript 三维渲染库。它本身不是 GIS 平台，但非常适合做轻量级、定制化的三维地理空间可视化，例如城乡规划方案展示、建筑体量分析、道路廊道表达、地块开发强度对比和三维专题图。

在城乡规划场景中，常见需求包括：

• 把建筑轮廓面拉伸为三维建筑模型。
• 把道路中心线或道路面显示为三维场景中的交通骨架。
• 将地块、用地性质、控规指标做颜色分级。
• 支持鼠标点击查询地块编号、建筑高度、用地类型等属性。
• 与后端 GIS 数据服务对接，动态加载 GeoJSON 或瓦片数据。

本文的目标不是替代 Cesium 或专业三维 GIS 平台，而是给你一套可落地的 Three.js 地理空间可视化实现思路：从 GIS 数据准备、坐标转换、场景搭建、建筑拉伸，到属性查询和性能优化。

背景：城乡规划三维场景为什么不能直接套普通 Three.js Demo

很多 Three.js 入门示例使用的是任意笛卡尔坐标，例如 x、y、z 都在几十或几百以内。但 GIS 数据通常使用经纬度坐标、投影坐标或地方坐标，数值范围大、单位复杂、坐标轴方向也不一定符合 WebGL 场景习惯。

如果直接把经纬度坐标作为 Three.js 的 x、y 坐标，你会遇到几个典型问题：

• 场景比例严重变形，建筑宽度、高度和道路长度不一致。
• 模型离原点太远，出现抖动、闪烁或点击不准。
• GeoJSON 坐标顺序、投影坐标单位和 Three.js 坐标轴对应关系混乱。
• 建筑拉伸方向不对，二维面无法正确生成三维体块。
• 数据量稍大后，浏览器帧率明显下降。

所以，Three.js 地理空间可视化的关键不是“如何画一个三维物体”，而是“如何把 GIS 数据稳定、正确、高性能地映射到 Three.js 场景”。

原理：Three.js地理空间可视化的坐标与数据模型

1. 坐标转换：先把 GIS 坐标变成场景局部坐标

GIS 数据通常有两类坐标：

• 经纬度坐标：例如 EPSG:4326，单位是度。
• 投影坐标：例如 Web Mercator EPSG:3857、CGCS2000 高斯投影、地方独立坐标，单位通常是米。

Three.js 场景更适合使用局部平面坐标，单位可以理解为米。常见做法是：

1. 将经纬度转换为投影坐标。
2. 选取项目范围中心点作为局部原点。
3. 所有点坐标减去原点坐标，得到局部 x、y。
4. 将高度字段映射到 Three.js 的 z 或 y 轴，取决于你的坐标轴约定。

在 Three.js 中，很多开发者习惯使用 x 表示东西方向，z 表示南北方向，y 表示高度。本文示例采用这种约定。

2. 数据模型：GeoJSON 是最适合入门的数据对接格式

城乡规划三维场景常见数据可以先整理成 GeoJSON：

• 建筑面：Polygon 或 MultiPolygon，属性包含 height、floor、name。
• 道路数据：LineString、MultiLineString 或 Polygon，属性包含 road_type、width。
• 地块边界：Polygon，属性包含 landuse、plot_id、far、density。

GeoJSON 易读、易调试，适合中小范围项目原型。如果数据量很大，可以进一步考虑矢量瓦片、3D Tiles、二进制格式或后端分块加载。

3. 三维表达：建筑拉伸、道路铺设、地块着色

Three.js 地理空间可视化中，最常用的三种表达方式是：

• 建筑拉伸：将二维建筑轮廓 Polygon 转为 Shape，再用 ExtrudeGeometry 按高度拉伸。
• 道路表达：线数据可用 Line、TubeGeometry 或根据道路宽度生成面。
• 地块表达：将 Polygon 转为平面 Mesh，并按用地性质或指标分级设色。

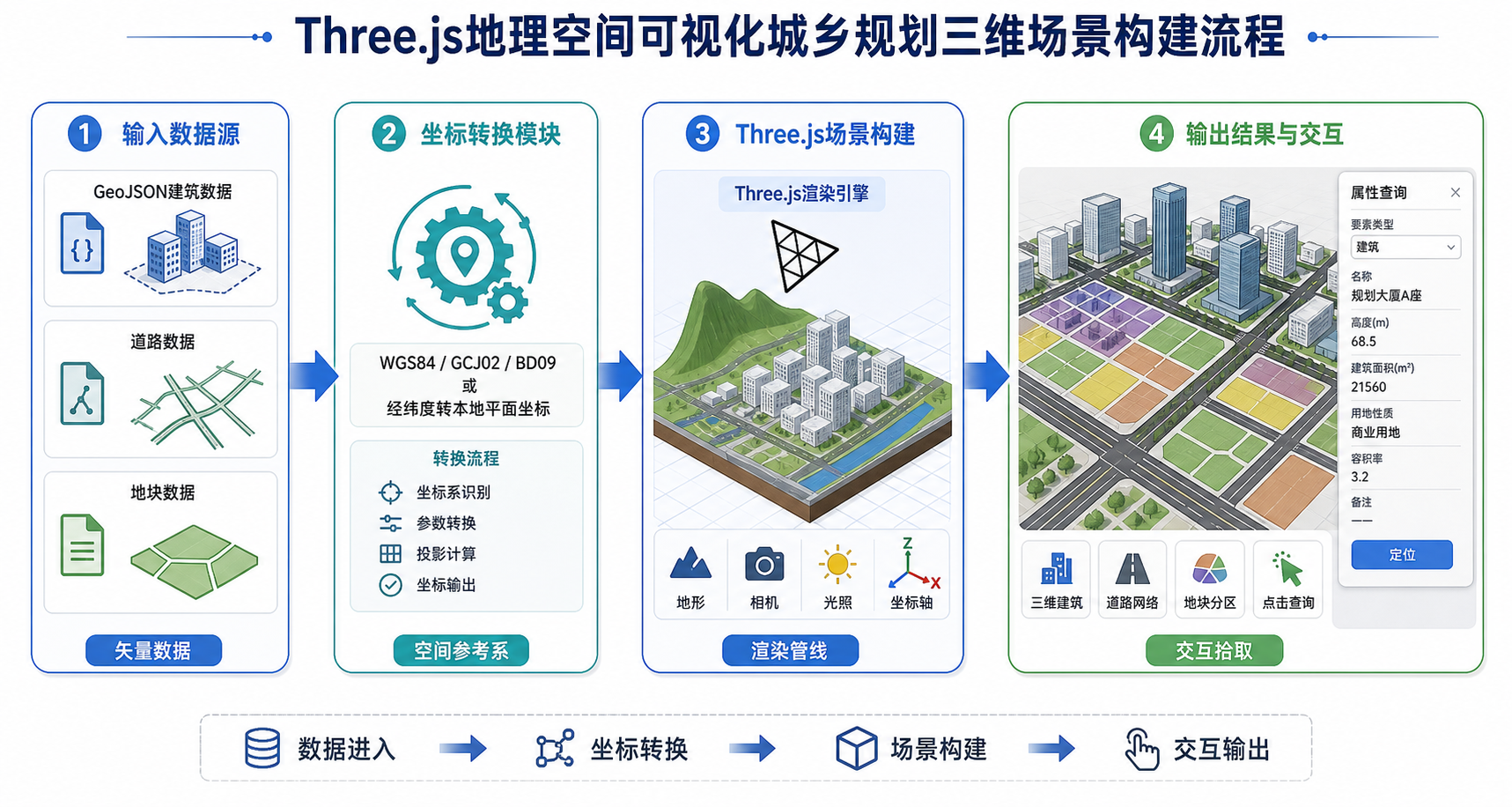

步骤：从GIS数据对接到Three.js城乡规划三维场景

步骤一：准备建筑 GeoJSON 数据

建议先用 QGIS、ArcGIS Pro 或 GeoPandas 对数据做清洗。最低要求如下：

• 几何类型为 Polygon 或 MultiPolygon。
• 坐标系统一，推荐先投影到米制坐标系。
• 建筑高度字段存在，例如 height。
• 几何无自相交、无空几何、无异常小碎面。
• 属性字段命名简洁，便于前端读取。

一个简化后的建筑 GeoJSON 结构如下：

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "name": "规划住宅楼A",
        "height": 54,
        "floor": 18,
        "landuse": "居住用地"
      },
      "geometry": {
        "type": "Polygon",
        "coordinates": [
          [
            [120.123456, 30.123456],
            [120.123756, 30.123456],
            [120.123756, 30.123756],
            [120.123456, 30.123756],
            [120.123456, 30.123456]
          ]
        ]
      }
    }
  ]
}

步骤二：安装前端依赖

如果你使用 Vite 创建前端项目，可以安装 Three.js 和坐标转换库 proj4：

npm install three proj4

Three.js 负责三维渲染，proj4 负责坐标转换。对于城乡规划项目，如果数据已经是米制投影坐标，也可以暂时不使用 proj4，只做局部原点平移。

步骤三：创建基础 Three.js 场景

下面代码创建一个基础三维场景，包括相机、光照、渲染器和控制器。为了让 GIS 场景更直观，示例使用 y 轴表示高度，x 和 z 表示平面位置。

import * as THREE from 'three';
import { OrbitControls } from 'three/examples/jsm/controls/OrbitControls.js';

const container = document.getElementById('app');

const scene = new THREE.Scene();
scene.background = new THREE.Color(0xf4f7fb);

const camera = new THREE.PerspectiveCamera(
  45,
  container.clientWidth / container.clientHeight,
  1,
  100000
);
camera.position.set(800, 900, 1200);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(container.clientWidth, container.clientHeight);
renderer.setPixelRatio(window.devicePixelRatio);
container.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, 0, 0);
controls.update();

const ambientLight = new THREE.AmbientLight(0xffffff, 0.7);
scene.add(ambientLight);

const directionalLight = new THREE.DirectionalLight(0xffffff, 0.8);
directionalLight.position.set(500, 1000, 800);
scene.add(directionalLight);

const grid = new THREE.GridHelper(2000, 40, 0x999999, 0dddddd);
scene.add(grid);

function animate() {
  requestAnimationFrame(animate);
  controls.update();
  renderer.render(scene, camera);
}

animate();

步骤四：定义坐标转换函数

如果源数据是 EPSG:4326 经纬度，可以先转为 EPSG:3857，再减去项目中心点。实际生产中，最好使用当地适合的米制投影坐标，而不是盲目使用 EPSG:3857。

import proj4 from 'proj4';

const WGS84 = 'EPSG:4326';
const WEB_MERCATOR = 'EPSG:3857';

proj4.defs(WGS84, '+proj=longlat +datum=WGS84 +no_defs');
proj4.defs(WEB_MERCATOR, '+proj=merc +lon_0=0 +k=1 +x_0=0 +y_0=0 +datum=WGS84 +units=m +no_defs');

// 项目局部原点，建议使用项目范围中心点
const originLngLat = [120.123600, 30.123600];
const originMercator = proj4(WGS84, WEB_MERCATOR, originLngLat);

function lngLatToScene(lng, lat) {
  const p = proj4(WGS84, WEB_MERCATOR, [lng, lat]);

  const x = p[0] - originMercator[0];
  const z = -(p[1] - originMercator[1]);

  return new THREE.Vector2(x, z);
}

这里将北向坐标取负，是为了让屏幕观察方向更符合常见 Three.js 场景习惯。你也可以不取负，但必须在道路、地块、建筑和底图中保持同一套规则。

步骤五：把建筑 Polygon 拉伸成三维模型

Three.js 的 Shape 可以根据二维点构建面，再通过 ExtrudeGeometry 拉伸为三维建筑。下面示例处理单个 Polygon，MultiPolygon 可以拆成多个 Polygon 分别处理。

function createBuildingMesh(feature) {
  const coords = feature.geometry.coordinates[0];
  const height = Number(feature.properties.height || 10);

  const shape = new THREE.Shape();

  coords.forEach((coord, index) => {
    const point = lngLatToScene(coord[0], coord[1]);

    if (index === 0) {
      shape.moveTo(point.x, point.y);
    } else {
      shape.lineTo(point.x, point.y);
    }
  });

  const geometry = new THREE.ExtrudeGeometry(shape, {
    depth: height,
    bevelEnabled: false
  });

  // ExtrudeGeometry 默认沿 z 方向拉伸，这里旋转后让高度进入 y 轴
  geometry.rotateX(Math.PI / 2);

  const material = new THREE.MeshLambertMaterial({
    color: getBuildingColor(height),
    transparent: true,
    opacity: 0.92
  });

  const mesh = new THREE.Mesh(geometry, material);
  mesh.userData = feature.properties;

  return mesh;
}

function getBuildingColor(height) {
  if (height >= 80) return 0xd73027;
  if (height >= 50) return 0xfc8d59;
  if (height >= 25) return 0xfee08b;
  return 0x91cf60;
}

这里的 userData 用于保存 GIS 属性，后续鼠标点击查询时可以直接读取。对于城乡规划展示，按建筑高度、容积率或建筑类型设色都很常见。

步骤六：加载 GeoJSON 并添加到场景

async function loadBuildings() {
  const response = await fetch('/data/planning-buildings.geojson');
  const geojson = await response.json();

  const group = new THREE.Group();
  group.name = 'buildings';

  geojson.features.forEach(feature => {
    if (feature.geometry.type === 'Polygon') {
      const mesh = createBuildingMesh(feature);
      group.add(mesh);
    }

    if (feature.geometry.type === 'MultiPolygon') {
      feature.geometry.coordinates.forEach(polyCoords => {
        const subFeature = {
          ...feature,
          geometry: {
            type: 'Polygon',
            coordinates: polyCoords
          }
        };
        const mesh = createBuildingMesh(subFeature);
        group.add(mesh);
      });
    }
  });

  scene.add(group);
}

loadBuildings();

如果数据来自后端接口，只需要把 fetch 地址换成你的 GIS 服务地址。例如 Node.js、Python Flask、GeoServer、PostGIS API 都可以输出 GeoJSON。

步骤七：对接 PostGIS 输出 GeoJSON

在实际项目中，建筑、道路、地块通常存储在 PostGIS 中。后端可以用 SQL 将结果转成 GeoJSON，再返回给前端。

SELECT json_build_object(
  'type', 'FeatureCollection',
  'features', json_agg(
    json_build_object(
      'type', 'Feature',
      'geometry', ST_AsGeoJSON(ST_Transform(geom, 4326))::json,
      'properties', json_build_object(
        'name', name,
        'height', height,
        'floor', floor,
        'landuse', landuse
      )
    )
  )
) AS geojson
FROM planning_buildings
WHERE project_id = 'demo_001';

如果前端已经约定接收 EPSG:4326，则后端用 ST_Transform 转到 4326。若前端直接使用米制投影坐标，则可以输出项目投影坐标，但必须在接口文档中写清楚坐标系。

步骤八：添加鼠标点击查询 GIS 属性

Three.js 中可以使用 Raycaster 做拾取。点击建筑后读取 mesh.userData，即可显示名称、高度、楼层等属性。

const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();

function onClick(event) {
  const rect = renderer.domElement.getBoundingClientRect();

  mouse.x = ((event.clientX - rect.left) / rect.width) * 2 - 1;
  mouse.y = -((event.clientY - rect.top) / rect.height) * 2 + 1;

  raycaster.setFromCamera(mouse, camera);

  const buildingGroup = scene.getObjectByName('buildings');
  if (!buildingGroup) return;

  const intersects = raycaster.intersectObjects(buildingGroup.children, true);

  if (intersects.length > 0) {
    const mesh = intersects[0].object;
    const props = mesh.userData;

    console.log('建筑名称：', props.name);
    console.log('建筑高度：', props.height);
    console.log('楼层：', props.floor);
    console.log('用地类型：', props.landuse);
  }
}

renderer.domElement.addEventListener('click', onClick);

如果需要在页面上显示弹窗，可以用普通 HTML 面板展示属性，不一定要在 Three.js 中绘制文字。这样更清晰，也更容易适配移动端。

常见坑：Three.js地理空间可视化最容易出错的地方

坑一：直接使用经纬度做场景坐标

经纬度单位是度，不是米。纬度方向 0.001 度和经度方向 0.001 度对应的实际距离不一样，而且随纬度变化。直接使用经纬度会导致比例错误。正确做法是先投影，再转局部坐标。

坑二：坐标数值太大导致模型抖动

WebGL 使用浮点数计算，坐标值过大时容易出现精度问题。即使数据已经是米制投影坐标，也不要直接把几百万级的坐标传给 Three.js。应减去项目中心点，转换为局部坐标。

坑三：Polygon 环方向和孔洞处理不完整

GeoJSON Polygon 的第一个环通常是外环，后续环可能是孔洞。简单 Demo 只处理外环没有问题，但遇到带庭院、内洞的建筑时会显示错误。生产项目需要将内环作为 Shape 的 holes 处理。

坑四：高度字段单位不统一

有的建筑数据 height 是米，有的只有 floor 楼层数，有的高度字段为空。如果直接拉伸，会出现极高或极低的异常建筑。建议统一规则：优先使用 height；没有 height 时用 floor 乘以标准层高；仍然为空时使用默认高度。

坑五：一次性加载过多 GeoJSON

GeoJSON 可读性好，但体积较大。若建筑超过数万栋，前端解析和生成 Mesh 都会变慢。此时应考虑空间分块、按视域加载、简化几何、合并材质、InstancedMesh 或改用三维瓦片方案。

方法比较：Three.js、Cesium、Mapbox GL 和专业三维GIS怎么选

方案	适合场景	优势	限制
Three.js	定制化城乡规划三维展示、小范围园区、方案汇报系统	渲染自由度高，交互可控，前端生态成熟	GIS 能力需要自行实现，坐标和数据管理成本较高
Cesium	大范围三维地球、倾斜摄影、3D Tiles、城市级三维场景	地理坐标体系完整，适合大范围三维 GIS	界面和渲染逻辑定制成本相对较高
Mapbox GL / MapLibre GL	二维地图、矢量瓦片、轻量三维建筑	地图底图和矢量瓦片能力强，WebGIS 集成方便	复杂三维模型和深度定制不如 Three.js 灵活
专业三维 GIS 平台	城市信息模型、规划审批、BIM+GIS 融合	功能完整，数据管理和业务流程成熟	成本较高，二次开发和前端自由度受平台影响

简单判断：如果你的项目重点是小范围规划场景、建筑体块表达和定制交互，Three.js 地理空间可视化很合适；如果需要全球尺度、真实地球曲率、海量 3D Tiles，则优先考虑 Cesium。

检查清单：上线前如何验证城乡规划三维场景是否可靠

• 确认所有 GIS 数据坐标系一致，接口文档写明 EPSG 编码或投影参数。
• 确认前端坐标转换函数只使用一套原点和轴向规则。
• 抽查 3 到 5 个建筑的平面位置，与 QGIS 或 ArcGIS Pro 中的位置一致。
• 抽查建筑高度，确认 height 字段单位为米。
• 检查地块、道路、建筑之间是否存在明显错位。
• 使用浏览器性能面板观察加载时间、帧率和内存占用。
• 对大数据量图层启用分块加载或按需加载。
• 为点击查询保留 feature id，便于从前端追溯到后端数据库记录。
• 对异常几何进行预处理，避免自相交 Polygon 导致拉伸失败。
• 在不同屏幕尺寸下测试相机初始视角和交互体验。

FAQ：Three.js地理空间可视化常见问题

Three.js 可以直接加载 Shapefile 吗？

不建议在前端直接加载 Shapefile。Shapefile 包含多个文件，编码、投影和几何解析都比较麻烦。更推荐在后端或桌面 GIS 中先转换为 GeoJSON、矢量瓦片或接口服务，再由 Three.js 前端加载。

Three.js 地理空间可视化一定要使用 EPSG:3857 吗？

不一定。EPSG:3857 适合 Web 地图场景，但城乡规划项目更推荐使用当地米制投影坐标，例如国家标准坐标系下的高斯投影或项目指定坐标系。关键是单位要稳定，比例要正确，并且转换为局部坐标后再进入 Three.js。

建筑拉伸后为什么方向倒了？

通常是坐标轴约定不一致导致的。Three.js 中 y 轴常作为高度，但 ExtrudeGeometry 默认拉伸方向可能与你的场景约定不同。可以通过 rotateX、坐标取负或统一 x、y、z 映射规则解决。不要在不同图层中使用不同规则。

GeoJSON 文件太大，Three.js 加载很慢怎么办？

可以从四个方向优化：一是用 QGIS 或 PostGIS 简化几何；二是按项目范围、行政区或网格分块；三是只加载当前视野附近数据；四是合并材质和几何，减少 Draw Call。若数据达到城市级规模，应考虑 Cesium 3D Tiles 或矢量瓦片。

如何把道路也做成三维效果？

如果道路是线数据，可以用 Line 或 TubeGeometry 表达；如果需要真实宽度，建议在 GIS 端先把道路中心线缓冲为面，再在 Three.js 中作为平面 Mesh 显示。规划展示中，道路通常不需要明显高度，只要稍微高于地面，避免 z-fighting 即可。

Three.js 能和 PostGIS 实时联动吗？

可以。常见架构是 PostGIS 存储空间数据，后端接口根据项目范围或视野范围查询数据并返回 GeoJSON，前端 Three.js 负责渲染。需要注意空间索引、接口分页、数据简化和缓存，避免一次性把全库数据传给浏览器。

结论：用Three.js做城乡规划三维场景，重点是GIS数据工程

Three.js 地理空间可视化的核心并不只是三维渲染，而是 GIS 数据到 WebGL 场景之间的可靠转换。对于城乡规划三维场景，建议按“数据清洗、坐标转换、局部原点、建筑拉伸、属性绑定、性能优化”这条主线实施。

如果项目范围较小、交互需求强、界面需要高度定制，Three.js 是非常灵活的选择；如果项目涉及城市级海量三维数据、真实地球坐标和 3D Tiles，则应优先评估 Cesium 或专业三维 GIS 平台。掌握本文这套流程后，你就可以把建筑、道路、地块等 GIS 数据稳定接入 Three.js，构建可用于规划展示和方案分析的三维场景。
