Three.js前端三维图形开发案例集锦，GIS场景如何应用？（附：源码）这篇文章面向正在做 WebGIS、三维可视化或数字孪生入门的读者，重点不是泛泛介绍 Three.js，而是把它放到 GIS 场景里：如何加载地形、建筑、点位、轨迹和专题数据，如何与地图坐标系统衔接，以及一个可运行的基础源码骨架应该怎么写。

引言：为什么 GIS 前端会用到 Three.js

很多 WebGIS 项目最初只需要二维地图：底图、点线面、弹窗、查询统计。但当需求变成三维建筑、地形起伏、飞线、轨迹回放、地下管线、园区数字孪生时，传统二维地图组件就不够用了。

Three.js 是一个基于 WebGL 的前端三维图形库，适合在浏览器中构建三维场景。它本身不是 GIS 平台，不直接理解投影坐标、瓦片规则、空间索引和地理要素语义，但它非常适合承担 GIS 三维可视化中的“渲染层”工作。

在 GIS 项目中，Three.js 常见应用包括：

• 将 GeoJSON 面数据拉伸成三维建筑或行政区块。
• 根据 DEM 高程数据生成三维地形。
• 展示三维点位、设备、传感器和告警状态。
• 绘制飞线、迁徙线、车辆轨迹和管线走向。
• 加载 glTF、OBJ、FBX 等三维模型，用于园区、厂区和城市部件展示。
• 与 Leaflet、OpenLayers、Mapbox GL JS 等 WebGIS 框架联动。

背景：Three.js 做 GIS 场景时最容易卡在哪里

很多同学能很快用 Three.js 创建一个旋转立方体，但一接触 GIS 数据就会遇到问题。原因很简单：GIS 数据关心的是地理坐标、投影、尺度和属性，而 Three.js 关心的是三维空间中的点、线、面、材质、灯光和相机。

常见问题集中在以下几类：

• 经纬度不能直接当作 Three.js 坐标使用：经纬度单位是度，不是米，直接放进场景会导致比例异常。
• 数据范围太大：真实世界坐标可能是几百万级，直接用于 Three.js 容易出现精度抖动。
• 高程和水平单位不一致：经纬度、高程米、投影米混在一起，模型会被拉伸或压扁。
• GeoJSON 面转三维体不简单：需要处理外环、内洞、顺逆时针、三角剖分和高度属性。
• 大量要素性能差：成千上万个 Mesh 会造成浏览器卡顿，需要合并几何体或使用 InstancedMesh。
• 与二维地图同步困难：相机、缩放、中心点和坐标转换必须保持一致。

因此，GIS 场景使用 Three.js 的关键不在于会不会写三维动画，而在于能否正确处理空间数据到三维坐标的转换。

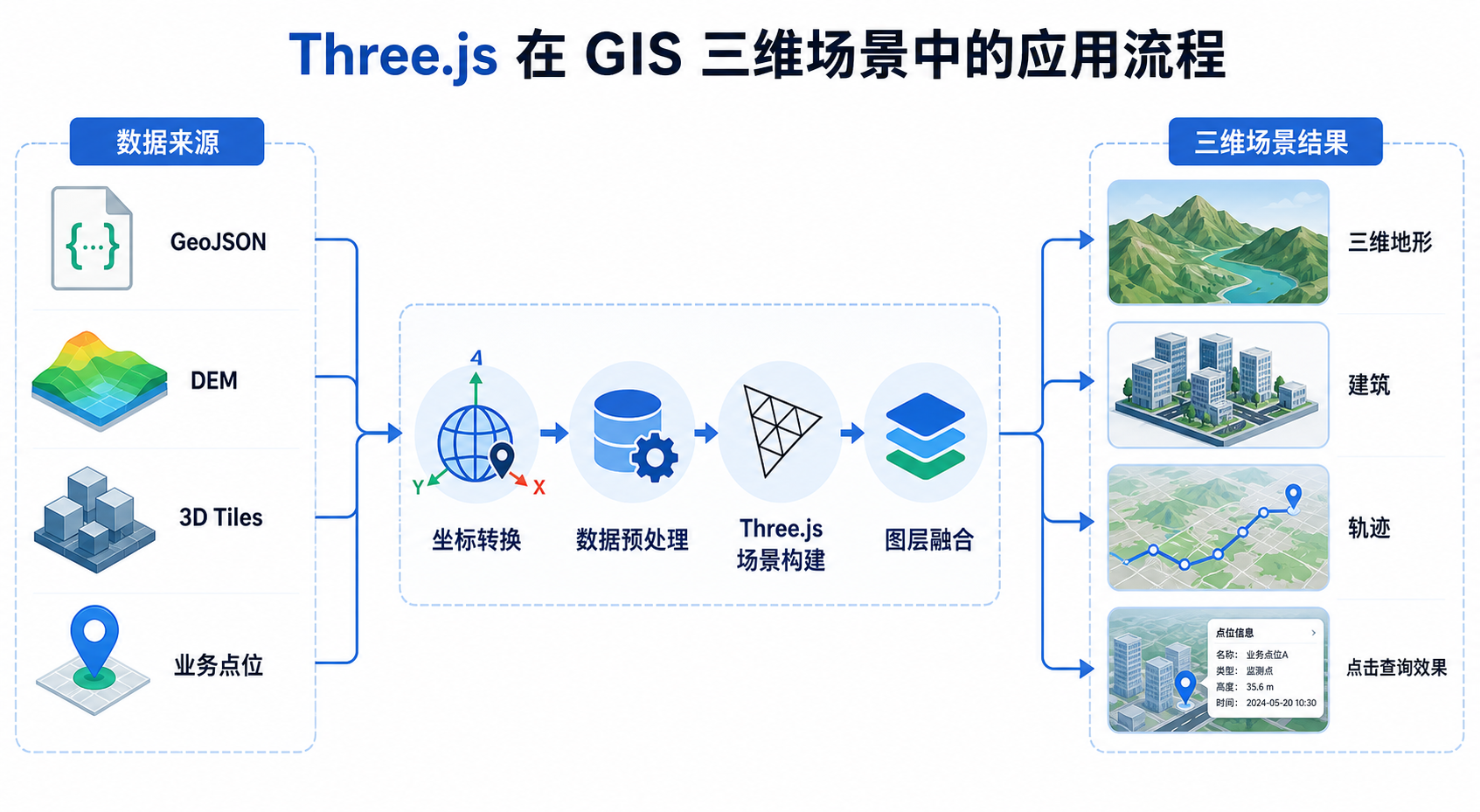

原理：把 GIS 数据变成 Three.js 场景的核心思路

Three.js 的坐标系统可以理解为一个本地三维坐标系，常用的轴向约定是 X 表示横向，Y 表示高度，Z 表示纵深。GIS 数据则通常来自经纬度坐标系或投影坐标系。

实际项目中建议采用以下思路：

1. 先确定项目数据坐标系，例如 WGS84 经纬度、Web Mercator 或地方投影坐标。
2. 选择一个场景原点，通常使用项目中心点作为局部坐标原点。
3. 把所有 GIS 坐标转换为相对于原点的局部米制坐标。
4. 将局部坐标映射到 Three.js 的 X、Y、Z。
5. 根据属性字段生成高度、颜色、材质和交互信息。

例如，一个常见映射方式是：

GIS 含义	Three.js 坐标	说明
东西方向距离	X	以项目中心为原点，向东为正
高度或海拔	Y	建筑高度、DEM 高程、模型高度
南北方向距离	Z	通常向北为负或正，需在项目中统一

如果项目范围较小，例如园区、校园、厂区、一个街区，可以用近似局部坐标转换。如果范围较大，例如城市级、省级或全国级三维可视化，应优先使用成熟地图引擎或三维地理引擎，并谨慎处理地球曲率和精度问题。

步骤：Three.js GIS 三维场景基础案例源码

下面给出一个基础案例：在 Three.js 中创建 GIS 场景，模拟加载建筑面数据，将建筑按高度拉伸，并支持鼠标点击查询属性。这个案例适合理解 Three.js 在 GIS 场景中的基础组织方式。

1. 准备页面容器和依赖

如果使用 Vite、Webpack 或其他前端工程环境，可以通过 npm 安装 Three.js。为了便于理解，下面用模块化写法展示核心逻辑。

npm install three

HTML 页面只需要一个容器：

<div id="map3d"></div>

容器样式建议设置为全屏或固定高度：

#map3d {
  width: 100%;
  height: 600px;
  overflow: hidden;
}

2. 初始化 Three.js 场景、相机和渲染器

import * as THREE from 'three';

const container = document.getElementById('map3d');

const scene = new THREE.Scene();
scene.background = new THREE.Color(0xf2f6fa);

const camera = new THREE.PerspectiveCamera(
  45,
  container.clientWidth / container.clientHeight,
  1,
  100000
);

camera.position.set(0, 800, 1200);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer({
  antialias: true
});

renderer.setSize(container.clientWidth, container.clientHeight);
renderer.setPixelRatio(window.devicePixelRatio);
container.appendChild(renderer.domElement);

const light = new THREE.DirectionalLight(0xffffff, 1);
light.position.set(300, 800, 500);
scene.add(light);

const ambientLight = new THREE.AmbientLight(0xffffff, 0.5);
scene.add(ambientLight);

这里的相机位置不是固定答案。GIS 场景中应该根据数据范围动态设置相机高度和观察点，否则很容易出现“数据加载了但看不见”的问题。

3. 设计一个经纬度转本地坐标函数

为了演示，这里使用适合小范围场景的近似转换。它不适合跨城市、跨省的大范围分析，但适合园区、街区级三维展示。

const origin = {
  lng: 116.391,
  lat: 39.907
};

function lngLatToLocal(lng, lat) {
  const earthRadius = 6378137;
  const dLng = (lng - origin.lng) * Math.PI / 180;
  const dLat = (lat - origin.lat) * Math.PI / 180;

  const x = dLng * earthRadius * Math.cos(origin.lat * Math.PI / 180);
  const z = -dLat * earthRadius;

  return { x, z };
}

注意这里将纬度方向映射到了 Z 轴，并使用负号让地图北方向在屏幕中更符合常见观察习惯。实际项目中方向可以调整，但必须全项目统一。

4. 准备一组模拟 GeoJSON 建筑数据

真实项目中可以从后端接口、GeoServer、PostGIS、静态 GeoJSON 文件或矢量瓦片中读取数据。这里用简化数据说明结构。

const buildings = [
  {
    name: 'A座办公楼',
    height: 80,
    coordinates: [
      [116.3905, 39.9072],
      [116.3912, 39.9072],
      [116.3912, 39.9067],
      [116.3905, 39.9067]
    ]
  },
  {
    name: 'B座实验楼',
    height: 45,
    coordinates: [
      [116.3914, 39.9071],
      [116.3920, 39.9071],
      [116.3920, 39.9066],
      [116.3914, 39.9066]
    ]
  }
];

5. 将建筑面拉伸为三维体

Three.js 可以通过 Shape 和 ExtrudeGeometry 将二维多边形拉伸为三维体。注意，这里为简单案例，没有处理内洞和复杂多边形。真实 GeoJSON 中如果存在 MultiPolygon、洞、多环面，需要额外处理。

function createBuilding(building) {
  const shape = new THREE.Shape();

  building.coordinates.forEach((coord, index) => {
    const p = lngLatToLocal(coord[0], coord[1]);

    if (index === 0) {
      shape.moveTo(p.x, p.z);
    } else {
      shape.lineTo(p.x, p.z);
    }
  });

  shape.closePath();

  const geometry = new THREE.ExtrudeGeometry(shape, {
    depth: building.height,
    bevelEnabled: false
  });

  geometry.rotateX(Math.PI / 2);

  const material = new THREE.MeshLambertMaterial({
    color: 0x3b82f6,
    transparent: true,
    opacity: 0.85
  });

  const mesh = new THREE.Mesh(geometry, material);
  mesh.userData = {
    name: building.name,
    height: building.height
  };

  scene.add(mesh);
}

buildings.forEach(createBuilding);

这里有一个容易混淆的点：ExtrudeGeometry 默认沿局部 Z 方向拉伸，而我们希望高度在 Three.js 的 Y 方向，所以使用了 rotateX 进行轴向调整。实际项目中也可以通过统一坐标映射方式避免多处旋转。

6. 添加地面网格辅助观察

const grid = new THREE.GridHelper(1000, 20, 0x999999, 0xdddddd);
scene.add(grid);

GIS 三维调试时，地面网格很有用。它可以帮助你判断模型是否倒置、是否偏移、是否高度异常。

7. 添加点击查询交互

GIS 场景通常不只是展示，还需要点击查询属性。Three.js 中常用 Raycaster 进行拾取。

const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();

container.addEventListener('click', function (event) {
  const rect = container.getBoundingClientRect();

  mouse.x = ((event.clientX - rect.left) / rect.width) * 2 - 1;
  mouse.y = -((event.clientY - rect.top) / rect.height) * 2 + 1;

  raycaster.setFromCamera(mouse, camera);

  const intersects = raycaster.intersectObjects(scene.children, true);

  if (intersects.length > 0) {
    const object = intersects[0].object;

    if (object.userData && object.userData.name) {
      console.log('名称：', object.userData.name);
      console.log('高度：', object.userData.height);
    }
  }
});

在正式 WebGIS 项目中，可以把查询结果显示在信息面板、弹窗或属性表中。如果要和二维地图联动，还可以反向把 Three.js 拾取结果定位到二维地图中心。

8. 渲染循环和窗口自适应

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}

animate();

window.addEventListener('resize', function () {
  camera.aspect = container.clientWidth / container.clientHeight;
  camera.updateProjectionMatrix();
  renderer.setSize(container.clientWidth, container.clientHeight);
});

到这里，一个最小可运行的 Three.js GIS 三维建筑案例就完成了。它虽然简单，但已经包含了 GIS 三维场景的核心流程：数据坐标转换、几何构建、属性挂载、渲染和交互。

步骤：更多 Three.js 前端三维图形开发案例在 GIS 中怎么用

案例一：GeoJSON 行政区块三维拉伸

适用场景包括人口密度、GDP、土地利用强度、风险等级等专题图。做法是把面要素按字段值拉伸成不同高度，并用颜色表达指标等级。

• 数据源：GeoJSON、PostGIS 查询结果、矢量瓦片。
• 关键字段：行政区名称、统计值、分类等级。
• Three.js 对象：Shape、ExtrudeGeometry、MeshLambertMaterial。
• 注意事项：复杂行政区边界需要简化，否则三角面数量会非常大。

案例二：三维地形 DEM 可视化

DEM 是数字高程模型，常见格式有 GeoTIFF、ASC、栅格瓦片等。Three.js 可以用 PlaneGeometry 创建网格平面，再把每个顶点的 Y 值设置为高程。

function createTerrain(width, height, elevationArray) {
  const geometry = new THREE.PlaneGeometry(1000, 1000, width - 1, height - 1);
  geometry.rotateX(-Math.PI / 2);

  const position = geometry.attributes.position;

  for (let i = 0; i < position.count; i++) {
    const elevation = elevationArray[i] || 0;
    position.setY(i, elevation * 1.5);
  }

  position.needsUpdate = true;
  geometry.computeVertexNormals();

  const material = new THREE.MeshLambertMaterial({
    color: 0x8bbf72,
    wireframe: false
  });

  return new THREE.Mesh(geometry, material);
}

需要注意的是，DEM 数据通常不能直接在浏览器中读取全部原始文件。生产项目更常见的做法是后端预处理为切片、简化网格或按视野动态加载。

案例三：城市飞线和迁徙线

飞线常用于人口迁徙、物流流向、航线、网络链路等可视化。实现方式通常是用起点和终点构造一条三维贝塞尔曲线，再用 Line 或 TubeGeometry 渲染。

function createFlyLine(start, end) {
  const startLocal = lngLatToLocal(start.lng, start.lat);
  const endLocal = lngLatToLocal(end.lng, end.lat);

  const p0 = new THREE.Vector3(startLocal.x, 10, startLocal.z);
  const p2 = new THREE.Vector3(endLocal.x, 10, endLocal.z);

  const distance = p0.distanceTo(p2);
  const p1 = new THREE.Vector3(
    (p0.x + p2.x) / 2,
    distance * 0.25,
    (p0.z + p2.z) / 2
  );

  const curve = new THREE.QuadraticBezierCurve3(p0, p1, p2);
  const points = curve.getPoints(80);

  const geometry = new THREE.BufferGeometry().setFromPoints(points);
  const material = new THREE.LineBasicMaterial({
    color: 0xff9900
  });

  return new THREE.Line(geometry, material);
}

飞线效果看起来炫，但 GIS 项目中不要滥用。线太多会遮挡空间关系，也会增加渲染压力。建议加入筛选、聚合、分级显示和时间过滤。

案例四：轨迹回放与车辆移动

轨迹回放适用于车辆监管、巡检路线、船舶轨迹、人员定位等场景。核心是根据时间字段按顺序插值，让模型沿轨迹移动。

• 轨迹点必须有时间字段。
• 前端应按时间排序。
• 经纬度点需要转换为 Three.js 本地坐标。
• 模型朝向应根据相邻点方向计算。
• 长轨迹建议抽稀，避免一次渲染过多点。

案例五：园区三维模型加载

如果已有建筑白模、设备模型或厂区模型，可以使用 glTF 格式。glTF 是 Web 三维中常用的模型格式，适合浏览器加载。

import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader.js';

const loader = new GLTFLoader();

loader.load('/models/park.glb', function (gltf) {
  const model = gltf.scene;
  model.scale.set(1, 1, 1);
  model.position.set(0, 0, 0);
  scene.add(model);
});

模型加载后，最常见的问题是比例不对、坐标不对、方向不对。建议在建模阶段就约定单位、原点、朝向和楼层高度，不要全部留给前端临时修。

常见坑：Three.js GIS 场景调试重点

1. 经纬度直接作为 x、z 坐标

这是最常见错误。经纬度是角度单位，不是米。直接使用会导致模型比例不真实、距离不正确、场景操作困难。至少应转换为局部米制坐标。

2. 世界坐标过大导致画面抖动

如果直接使用投影坐标，例如 3857 或地方坐标中的百万级数值，Three.js 可能出现精度问题。解决方法是使用项目中心点作为原点，将所有坐标平移到本地小范围坐标。

3. 建筑高度字段单位混乱

有些数据中的高度字段是米，有些是层数，有些是字符串。拉伸前要确认字段含义。例如层数应乘以平均层高，而不是直接当米使用。

4. 面数据方向和内洞处理不正确

复杂 GeoJSON 面可能包含内洞，例如湖泊、院落或建筑中庭。简单 Shape 只能处理基础外环，遇到 holes 需要使用 shape.holes 添加内环，否则会把洞填满。

5. Mesh 数量太多导致卡顿

每个建筑、每个点位都单独创建 Mesh，数量上万时性能会明显下降。可以考虑合并几何体、使用 InstancedMesh、按视野加载、按层级简化。

6. 相机 near 和 far 设置不合理

如果 near 太小、far 太大，深度缓冲精度会变差，可能出现闪烁和穿插。GIS 场景中应根据数据范围设置相机裁剪面，而不是随便写一个很大的 far。

7. 忘记释放资源

在 Vue、React 或单页面应用中切换页面时，需要释放 geometry、material、texture 和 renderer，否则可能造成内存泄漏。

function disposeObject(object) {
  object.traverse(function (child) {
    if (child.geometry) {
      child.geometry.dispose();
    }

    if (child.material) {
      if (Array.isArray(child.material)) {
        child.material.forEach(function (m) {
          m.dispose();
        });
      } else {
        child.material.dispose();
      }
    }
  });
}

方法比较：Three.js、Cesium、Mapbox GL JS 怎么选

GIS 三维项目不一定都应该用 Three.js。选型要看项目目标。如果是纯地理三维地球、海量倾斜摄影、3D Tiles 和全球尺度数据，Cesium 通常更合适。如果是二维地图加少量三维效果，Mapbox GL JS 或 OpenLayers 结合自定义图层也可能更省事。

方案	适合场景	优势	限制
Three.js	园区三维、专题三维、模型展示、定制交互	渲染自由度高，效果可控，适合前端定制	不自带 GIS 坐标、瓦片、地球和空间分析能力
Cesium	三维地球、3D Tiles、倾斜摄影、全球地形	地理三维能力强，支持大范围地球场景	定制非地理三维交互时成本较高
Mapbox GL JS	二维地图加三维建筑、矢量瓦片可视化	地图渲染和样式能力强，可叠加自定义图层	复杂三维模型和自由场景不如 Three.js 灵活
OpenLayers 加 Three.js	已有 OpenLayers WebGIS 系统扩展三维效果	可复用现有二维地图能力	相机同步、坐标转换和性能优化需要额外处理

简单判断可以这样做：如果你的核心是“地图和地球”，优先考虑 GIS 引擎；如果核心是“自定义三维场景和模型效果”，Three.js 更灵活；如果两者都需要，常见做法是地图引擎负责地理底座，Three.js 负责三维专题图层。

检查清单：上线前必须确认的 GIS 三维问题

• 是否明确了所有数据的坐标系？
• 经纬度是否已转换为本地米制坐标？
• 是否设置了统一的项目原点？
• Three.js 的 X、Y、Z 与 GIS 东西、南北、高度是否对应清楚？
• 建筑高度字段是否经过单位校验？
• GeoJSON 是否存在 MultiPolygon、内洞和异常面？
• 是否对复杂边界做了简化？
• 是否避免一次性创建过多 Mesh？
• 点击拾取是否能正确返回 GIS 属性？
• 相机视角是否能根据数据范围自动适配？
• 窗口 resize 后画面比例是否正常？
• 路由切换或组件销毁时是否释放 Three.js 资源？
• 移动端是否测试过帧率、内存和交互体验？

FAQ：Three.js GIS 应用常见问题

Q1：Three.js 能不能直接加载 Shapefile？

Three.js 不能直接理解 Shapefile 的 GIS 语义。通常做法是先用 QGIS、GDAL、GeoPandas 或后端服务把 Shapefile 转为 GeoJSON、矢量瓦片或接口数据，再在前端转换为 Three.js 几何体。

Q2：Three.js 能不能代替 Cesium？

不能简单替代。Three.js 是通用三维渲染库，Cesium 是面向三维地理空间的引擎。如果项目重点是全球地球、地形、影像、3D Tiles 和倾斜摄影，Cesium 更合适。如果项目重点是园区、厂区、设备模型和高度定制效果，Three.js 更灵活。

Q3：Three.js GIS 场景为什么模型会偏移？

常见原因包括坐标系不一致、原点设置错误、经纬度没有转换、模型自身原点不在预期位置、单位不一致。排查时先确认数据坐标系，再确认局部坐标转换函数，最后检查模型导出单位和方向。

Q4：GeoJSON 面拉伸后为什么形状不对？

可能是坐标顺序错误、环方向错误、存在内洞没有处理、MultiPolygon 被当成 Polygon、坐标没有闭合，或者数据本身有自相交。建议先在 QGIS 中检查几何有效性，再进行前端渲染。

Q5：Three.js 加载很多 GIS 点位很卡怎么办？

不要为每个点位创建一个独立 Mesh。可以使用 InstancedMesh、合并 BufferGeometry、按瓦片或视野加载、点位聚合、LOD 分级显示。对于几十万级点数据，前端还需要结合后端抽稀和空间索引。

Q6：能否把 Three.js 叠加到 OpenLayers 或 Leaflet 上？

可以，但需要处理坐标转换、相机同步、地图缩放比例和图层层级。简单项目可以使用覆盖容器叠加，复杂项目建议封装专门的自定义图层，并保持地图中心、缩放和 Three.js 场景原点同步。

结论：Three.js 适合做 GIS 三维专题，但坐标和性能必须先想清楚

Three.js 前端三维图形开发在 GIS 场景中很有价值，尤其适合园区三维、建筑拉伸、飞线、轨迹、设备模型和专题三维可视化。它的优势是自由、灵活、效果可定制，但它不会自动解决 GIS 坐标系、投影、空间数据组织和大规模数据加载问题。

实际开发时，建议先从一个小而完整的案例入手：确定坐标系，建立局部坐标原点，加载少量 GeoJSON，完成三维拉伸和点击查询。等这条链路跑通后，再扩展 DEM 地形、模型加载、轨迹回放、图层控制和性能优化。

如果你是 GIS 学生或初级 WebGIS 开发者，记住一个原则：Three.js 负责把东西画得漂亮，GIS 逻辑负责让东西画得准确。只有两者结合好，三维 GIS 场景才既能看，也能用。
