《Three.js前端三维图形开发案例集锦，GIS场景如何应用？（附：源码）》这篇文章面向正在做 WebGIS、三维可视化或数字孪生原型的同学，重点不是泛泛介绍 Three.js，而是说明它在 GIS 场景里能解决哪些具体问题、如何组织源码、以及与 Cesium、Mapbox GL JS、OpenLayers 等工具配合时要注意什么。

引言：Three.js在GIS三维场景中适合做什么

Three.js 是一个基于 WebGL 的前端三维图形库，可以在浏览器中渲染模型、点云、线框、粒子、材质、灯光和交互动画。对于 GIS 读者来说，Three.js 的价值主要体现在三类场景：

• 三维专题表达：例如建筑物拉伸、道路流向、热力柱状图、轨迹动画、管线剖面。
• 轻量三维交互：例如选中建筑、鼠标拾取、模型高亮、属性面板联动。
• 自定义可视化效果：例如扩散圆、飞线、扫描线、粒子迁徙、动态材质。

如果项目需要完整地球、倾斜摄影、地形瓦片和 3D Tiles，Cesium 往往更合适；如果项目需要在一个已有二维地图或业务页面中嵌入定制三维效果，Three.js 会更灵活。

背景：GIS项目为什么会用到Three.js

很多 GIS 项目一开始只需要二维地图：点位、面图层、弹窗、查询和统计。但随着业务深入，常见需求会变成：

• 园区建筑要做三维楼块展示。
• 管线、道路、河流需要用动态线表达流向。
• 人口、能耗、告警数量需要用三维柱状图表达强弱。
• 车辆、船舶、无人机轨迹需要在地图上做动态播放。
• BIM、glTF 模型需要放到地图指定位置。

这些需求如果全部交给传统 GIS 框架，有时会遇到样式受限、动画不够灵活、模型控制不细的问题。Three.js 的优势是底层图形能力强，可以精细控制几何体、材质、光照、相机、动画和交互。

不过，Three.js 本身不是 GIS 框架。它不直接理解 EPSG 坐标系、地图投影、瓦片金字塔、空间索引或属性查询。因此，在 GIS 场景中使用 Three.js，核心难点不是“画一个立方体”，而是“如何把真实地理数据正确放到三维场景里”。

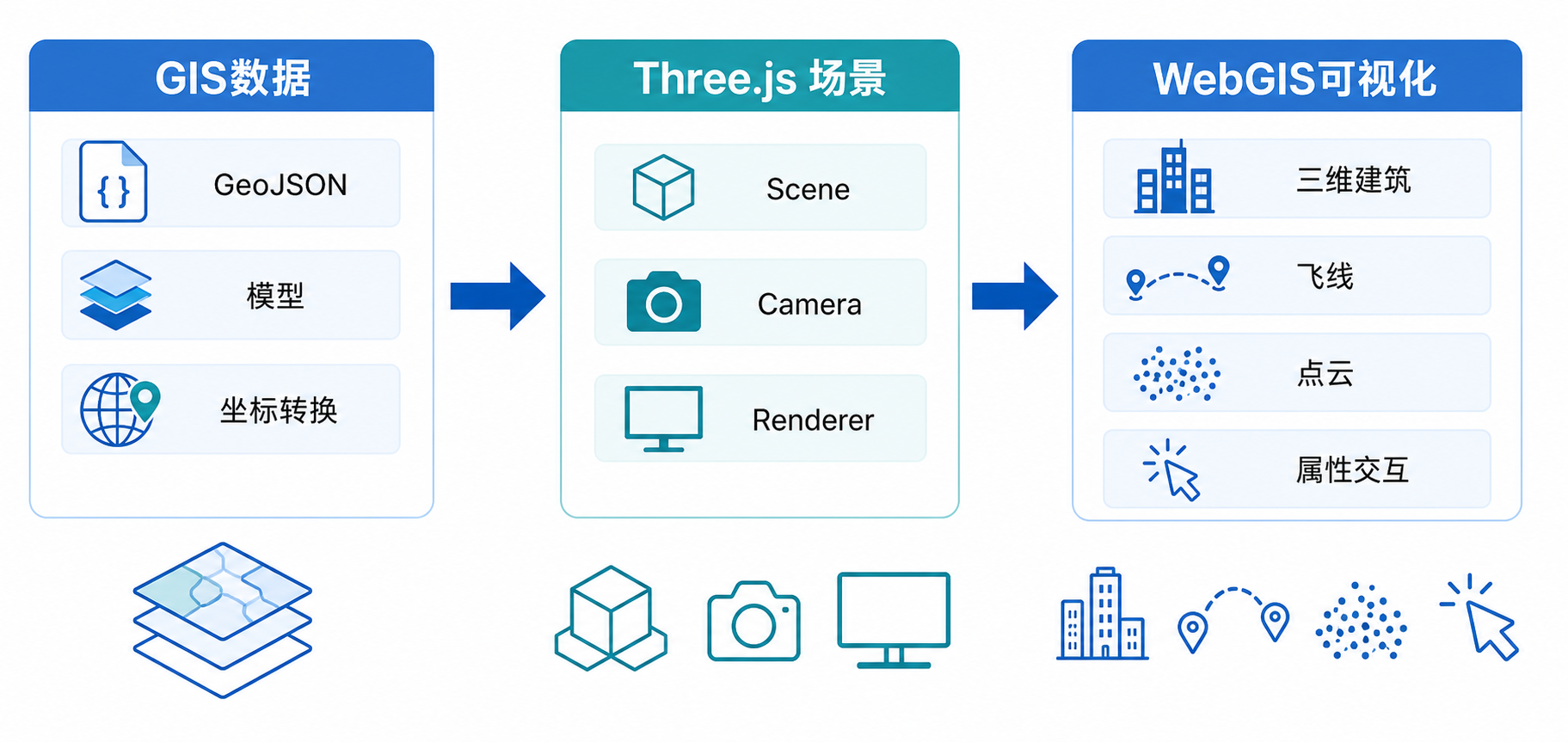

原理：Three.js与GIS数据结合的关键逻辑

1. Three.js的基本对象

一个最小的 Three.js 项目通常包括以下对象：

• Scene：场景，负责容纳所有三维对象。
• Camera：相机，决定从哪里看、怎么看。
• Renderer：渲染器，把三维场景绘制到浏览器 canvas 上。
• Geometry：几何体，定义点、线、面的形状。
• Material：材质，定义颜色、透明度、贴图、发光等视觉效果。
• Mesh：网格对象，由几何体和材质组成。

GIS 开发中经常会把 GeoJSON 面数据转成建筑楼块，把 LineString 转成道路或飞线，把 Point 转成图标、模型或粒子。

2. GIS坐标不能直接当作Three.js坐标

Three.js 使用的是普通三维笛卡尔坐标，而 GIS 数据常见坐标包括经纬度坐标、Web Mercator 坐标、地方投影坐标等。直接把经纬度作为 Three.js 的 x、y 坐标通常会出现两个问题：

• 经纬度单位是“度”，不是米，距离和面积不适合直接用于三维尺寸。
• 坐标值可能过大或过小，导致模型显示比例异常、相机控制困难或精度抖动。

实际项目中通常会先选一个局部原点，例如园区中心点，然后把所有地理坐标转换为相对坐标。这样可以让 Three.js 场景的坐标值保持在较小范围内，渲染更稳定。

3. 常见GIS数据到Three.js对象的映射

GIS数据	Three.js对象	典型用途
GeoJSON Point	Sprite、Mesh、Points	点位标注、传感器、告警点
GeoJSON LineString	Line、TubeGeometry、Curve	道路、河流、管线、飞线
GeoJSON Polygon	ShapeGeometry、ExtrudeGeometry	地块、建筑物、行政区拉伸
glTF/GLB模型	Group、Mesh	设备模型、建筑模型、BIM简化模型
点云	Points、BufferGeometry	激光雷达、三维扫描成果展示

步骤：一个GIS场景中的Three.js开发流程

步骤1：明确三维表达目标

在写代码之前，先把需求拆清楚。不要一上来就找炫酷案例源码。GIS 三维项目最容易失败的地方，是效果很好看，但业务数据放不上去或坐标对不上。

• 是要展示建筑物，还是展示路径流动？
• 数据来源是 GeoJSON、Shapefile、数据库接口，还是 glTF 模型？
• 需要和二维地图联动，还是独立三维场景？
• 需要真实比例，还是只做专题夸张表达？
• 需要点击查询属性，还是只做展示动画？

步骤2：准备GIS数据

建议先把数据整理成前端容易处理的格式。对于矢量数据，GeoJSON 是最常用的中间格式；对于三维模型，glTF 或 GLB 更适合 Web 端加载。

• 面数据：保留建筑轮廓、高度、名称、编号等字段。
• 线数据：保留起点、终点、类型、流量、速度等字段。
• 点数据：保留名称、状态、分类、图标、业务ID等字段。
• 模型数据：优先使用 GLB，减少贴图路径丢失问题。

如果数据来自 Shapefile，可以先用 QGIS 或 GDAL 转成 GeoJSON。需要注意的是，中文字段名、编码、坐标系和几何有效性都要提前检查。

ogr2ogr -f GeoJSON buildings.geojson buildings.shp -t_srs EPSG:4326

如果后续要在局部平面中渲染，也可以转换到米制投影坐标系，例如某些城市项目会使用 CGCS2000 高斯投影或 Web Mercator，但要确保与底图和业务数据一致。

步骤3：建立Three.js基础场景

下面是一个简化的 Three.js 初始化结构，适合作为 GIS 三维原型的起点。

import * as THREE from 'three';

const scene = new THREE.Scene();
scene.background = new THREE.Color(0x0b1020);

const camera = new THREE.PerspectiveCamera(
  60,
  window.innerWidth / window.innerHeight,
  1,
  100000
);

camera.position.set(0, -1200, 900);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer({
  antialias: true
});

renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);

const light = new THREE.DirectionalLight(0xffffff, 1);
light.position.set(300, -500, 800);
scene.add(light);

const ambientLight = new THREE.AmbientLight(0xffffff, 0.5);
scene.add(ambientLight);

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}

animate();

实际项目中通常还会加入 OrbitControls，用于鼠标旋转、缩放和平移。GIS 场景如果需要固定俯视视角，也可以限制相机角度，避免用户把场景转到不符合业务认知的方向。

步骤4：把GeoJSON面数据拉伸成三维建筑

建筑物拉伸是 Three.js 在 GIS 中最常见的案例之一。基本思路是：读取 Polygon 坐标，转换成 Three.js 的二维 Shape，再用 ExtrudeGeometry 按高度字段拉伸。

function lonLatToLocal(lon, lat, originLon, originLat) {
  const meterPerDegreeLon = 111320 * Math.cos(originLat * Math.PI / 180);
  const meterPerDegreeLat = 110540;

  const x = (lon - originLon) * meterPerDegreeLon;
  const y = (lat - originLat) * meterPerDegreeLat;

  return { x, y };
}

function createBuilding(feature, originLon, originLat) {
  const coords = feature.geometry.coordinates[0];
  const shape = new THREE.Shape();

  coords.forEach((coord, index) => {
    const p = lonLatToLocal(coord[0], coord[1], originLon, originLat);
    if (index === 0) {
      shape.moveTo(p.x, p.y);
    } else {
      shape.lineTo(p.x, p.y);
    }
  });

  const height = Number(feature.properties.height || 30);

  const geometry = new THREE.ExtrudeGeometry(shape, {
    depth: height,
    bevelEnabled: false
  });

  const material = new THREE.MeshLambertMaterial({
    color: 0x2f80ed,
    transparent: true,
    opacity: 0.85
  });

  const mesh = new THREE.Mesh(geometry, material);
  mesh.userData = feature.properties;

  return mesh;
}

这里的坐标转换只是适合小范围原型的近似方法。如果项目范围较大，建议使用 proj4js 或后端提前完成投影转换，避免变形和距离误差。

步骤5：制作道路流向或迁徙飞线

道路流向、迁徙线和管线流动效果，本质上是把 GIS 线数据转换为 Three.js 曲线，再通过动态材质、粒子或贴图偏移表现运动。

function createFlowLine(points) {
  const curvePoints = points.map(p => new THREE.Vector3(p.x, p.y, 5));

  const curve = new THREE.CatmullRomCurve3(curvePoints);

  const geometry = new THREE.TubeGeometry(
    curve,
    80,
    3,
    8,
    false
  );

  const material = new THREE.MeshBasicMaterial({
    color: 0x00ffff,
    transparent: true,
    opacity: 0.8
  });

  return new THREE.Mesh(geometry, material);
}

如果线数量较少，TubeGeometry 效果直观；如果线数量很多，建议使用 BufferGeometry 或着色器方案，否则会增加浏览器渲染压力。

步骤6：加载GLB模型并放到地图位置

对于设备、车辆、泵站、摄像头等模型，推荐使用 GLB。它把几何、材质和贴图打包到一个文件中，前端加载更稳定。

import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader.js';

const loader = new GLTFLoader();

loader.load('/models/device.glb', (gltf) => {
  const model = gltf.scene;

  const p = lonLatToLocal(116.391, 39.907, 116.390, 39.906);

  model.position.set(p.x, p.y, 0);
  model.scale.set(2, 2, 2);

  scene.add(model);
});

加载模型后，最常见的问题是模型太大、太小、方向不对或位置偏移。建议先在 Blender 中确认模型单位、坐标轴方向和原点位置，再放入 WebGIS 页面。

步骤7：实现点击拾取和属性查询

GIS 场景不是只看效果，还需要能查属性。Three.js 中常用 Raycaster 做鼠标拾取。拾取到 Mesh 后，可以读取 userData 中保存的 GIS 属性。

const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();

window.addEventListener('click', (event) => {
  mouse.x = (event.clientX / window.innerWidth) * 2 - 1;
  mouse.y = -(event.clientY / window.innerHeight) * 2 + 1;

  raycaster.setFromCamera(mouse, camera);

  const intersects = raycaster.intersectObjects(scene.children, true);

  if (intersects.length > 0) {
    const object = intersects[0].object;
    console.log('选中对象属性：', object.userData);
  }
});

在正式项目中，不建议把所有对象都参与拾取。可以维护一个 pickableObjects 数组，只把需要交互的建筑、设备或点位放进去，这样性能更可控。

常见坑：Three.js做GIS三维最容易出错的地方

1. 坐标系没统一，模型位置全错

这是最典型的问题。底图是 EPSG:3857，业务数据是 EPSG:4326，模型又是本地坐标，三者如果没有统一转换，显示出来一定会偏移。

• 先确认每份数据的真实坐标系。
• 不要只看文件名判断坐标系。
• GeoJSON 默认常见为经纬度，但不代表所有 GeoJSON 都一定是 EPSG:4326。
• 小范围项目可用局部原点，大范围项目要使用严谨投影转换。

2. 坐标值过大导致抖动

WebGL 使用浮点数计算。坐标值过大时，模型在旋转、缩放或动画中可能出现抖动。GIS 数据中常见的 Web Mercator 坐标可能达到百万级甚至千万级，直接放进 Three.js 并不理想。

解决方式是使用局部坐标：选一个中心点作为原点，所有对象都减去这个原点。这样既保留相对位置，又能提高渲染稳定性。

3. 面数据有洞、多面或自相交

真实 GIS 面数据并不总是干净的。行政区、建筑轮廓、地块边界可能存在 MultiPolygon、内环洞、自相交、重复点等情况。直接转 Shape 可能导致拉伸失败或面翻转。

• 用 QGIS 的“检查有效性”工具检查几何。
• 用“修复几何”处理自相交。
• MultiPolygon 要逐个 Polygon 转换。
• 带洞 Polygon 要正确处理 holes。

4. 模型面数太高，浏览器卡顿

很多 BIM 或三维模型来自专业建模软件，细节很丰富，但不适合直接放到浏览器里。Web 端更关注轻量化和可交互。

• 删除看不见的内部构件。
• 合并材质和网格。
• 压缩贴图尺寸。
• 使用 glTF Draco 压缩，但要注意加载端解码配置。
• 按楼层、区域或视距分级加载。

5. 动画效果太多，影响GIS业务操作

飞线、光圈、扫描、粒子都很吸引眼球，但 GIS 应用的核心仍然是空间信息表达。动画应服务于业务含义，例如流向、强度、告警状态，而不是单纯堆效果。

判断一个 Three.js GIS 效果是否合格，可以问一句：关闭动画后，用户是否仍然能理解空间对象、位置关系和业务属性？如果不能，说明可视化设计需要回到 GIS 信息表达本身。

方法比较：Three.js、Cesium、Mapbox GL JS和OpenLayers怎么选

工具	适合场景	优势	限制
Three.js	自定义三维效果、模型交互、专题三维可视化	图形能力强，动画和材质灵活	不内置GIS坐标、瓦片、空间分析能力
Cesium	数字地球、3D Tiles、地形、倾斜摄影、全球尺度场景	GIS三维能力完整，适合大范围地理场景	自定义底层特效的门槛较高
Mapbox GL JS	二维矢量瓦片、城市地图、轻量三维建筑	地图样式强，矢量瓦片体验好	复杂模型和自定义三维场景不如Three.js灵活
OpenLayers	传统WebGIS、二维地图、投影支持、多源图层	GIS能力成熟，坐标和图层体系完善	三维表达通常需要额外方案配合

如果你要做的是“地图为主、三维效果为辅”，可以考虑 OpenLayers 或 Mapbox GL JS 作为地图容器，再叠加 Three.js 图层。如果你要做的是“完整三维地球”，优先考虑 Cesium。如果你要做的是“独立三维园区、设备模型、专题大屏”，Three.js 是很合适的选择。

检查清单：GIS项目接入Three.js前先确认这些问题

• 数据范围：是单个园区、一个城市，还是全国尺度？
• 坐标系统：每份数据的 EPSG 编码是否明确？
• 坐标转换：是否需要 proj4js、后端转换或局部原点方案？
• 数据格式：矢量是否使用 GeoJSON，模型是否使用 GLB？
• 几何质量：面是否自相交，线是否断裂，点是否重复？
• 高度来源：建筑高度来自字段、楼层数估算，还是统一默认值？
• 性能控制：对象数量、面数、贴图大小是否适合浏览器？
• 交互需求：是否需要拾取、高亮、弹窗、属性查询和图层开关？
• 地图联动：是否需要与二维地图同步缩放、平移和旋转？
• 部署方式：模型、贴图、GeoJSON 是否支持静态资源访问和缓存？

FAQ：Three.js GIS开发常见问题

Three.js能直接加载Shapefile吗？

一般不建议直接在前端加载 Shapefile。Shapefile 包含多个文件，编码和投影处理也比较麻烦。更推荐在后端或桌面 GIS 中先转换为 GeoJSON、矢量瓦片或接口数据，再交给 Three.js 渲染。

Three.js和Cesium哪个更适合GIS三维？

如果项目需要地球、地形、影像、倾斜摄影、3D Tiles 和大范围地理坐标管理，Cesium 更合适。如果项目强调自定义三维视觉效果、设备模型、园区场景、业务大屏和灵活动画，Three.js 更轻便。

GeoJSON建筑物拉伸后为什么上下颠倒？

常见原因是坐标轴方向不一致。GIS 中常用经度表示 x、纬度表示 y，而 Three.js 的相机视角和几何拉伸方向需要单独设计。可以检查 y 轴是否需要取反，以及 ExtrudeGeometry 的 depth 方向是否符合预期。

Three.js加载大量点位会不会卡？

如果每个点都创建一个 Mesh，数量上来后会明显卡顿。大量点位建议使用 Points、InstancedMesh 或自定义 BufferGeometry。对于 GIS 点数据，还可以按视图范围和缩放级别动态加载。

Three.js如何和OpenLayers叠加使用？

常见做法是让 OpenLayers 负责二维地图、坐标转换和图层管理，让 Three.js 的 canvas 作为覆盖层显示三维对象。关键是同步地图视图状态，包括中心点、分辨率、旋转角度和 Three.js 相机参数。这个方案适合二维地图为主、局部三维效果为辅的 WebGIS 项目。

Three.js中的高度单位应该怎么定？

建议在 GIS 场景中尽量使用“米”作为统一单位。经纬度数据需要先转换为米制局部坐标，建筑高度、管线埋深、模型尺寸也应统一到同一单位。否则会出现建筑过高、模型过小或距离不真实的问题。

结论：把Three.js当作GIS三维表达工具，而不是完整GIS平台

Three.js 前端三维图形开发在 GIS 场景中非常有用，尤其适合建筑拉伸、三维专题图、飞线动画、设备模型、园区可视化和业务大屏。但它不是完整 GIS 平台，不能替代坐标系管理、空间数据处理、瓦片服务和空间分析。

实际开发时，推荐采用“GIS工具负责数据正确，Three.js负责三维表达”的思路：先用 QGIS、GDAL、PostGIS 或后端服务把坐标、格式和属性处理好，再在前端用 Three.js 完成交互和视觉效果。这样既能保证空间位置准确，也能发挥 Three.js 在浏览器三维渲染上的灵活性。

如果你准备复用 Three.js 案例源码，建议不要只复制动画效果，而要重点检查三件事：坐标转换是否适合你的数据范围，几何对象是否能承载真实 GIS 属性，性能方案是否能支撑实际数据量。做到这三点，Three.js 才能真正服务于 GIS 项目，而不只是一个好看的三维演示。
