Three.js漫游如何融入三维GIS？城市级场景实现实战（附：开源代码）

wowwwai GIS研习社 · 工具流程与项目排障

本文围绕Three.js漫游如何融入三维GIS？城市级场景实现实战（附：开源代码）这个问题，讲清楚一个可落地的实现思路：如何把 Three.js 的第一人称漫游、相机控制、模型加载和三维 GIS 的坐标、地形、建筑、POI、空间查询结合起来，做成一个城市级三维场景原型。

引言：为什么三维GIS项目里经常需要 Three.js 漫游

很多三维 GIS 项目最开始会选择 Cesium、Mapbox GL JS、OpenLayers 加 3D 扩展，原因是它们天然支持地图坐标、瓦片、地形和空间数据。但当项目进入城市级可视化、园区漫游、地下管线浏览、数字孪生驾驶舱阶段，单纯的地图交互往往不够。

典型需求包括：

• 像游戏一样在城市街区、园区或建筑内部自由行走。
• 控制相机沿道路、管廊或预设路线自动漫游。
• 在三维建筑之间进行碰撞检测，避免相机穿模。
• 加载 glTF、3D Tiles、OBJ、FBX 等模型，并叠加 GIS 属性。
• 点击建筑、道路、设备后查询空间属性和业务信息。

这时，Three.js漫游就可以作为三维 GIS 的渲染与交互补充。它不负责完整的 GIS 平台能力，但非常适合做高自由度三维场景、模型动画、相机运动和沉浸式浏览。

背景：Three.js 与三维GIS的分工边界

在项目设计时，首先要明确一件事：Three.js 是 WebGL 三维渲染库，不是完整的 GIS 引擎。它擅长渲染和交互，但不直接解决坐标系、地图投影、瓦片调度、地理测量等问题。

三维 GIS 则关注地理空间数据的组织和分析，例如坐标系统、地形、矢量图层、栅格瓦片、空间索引、属性查询和专题表达。

因此，比较合理的架构是：

• GIS部分：负责数据来源、坐标转换、空间查询、图层管理、服务接口。
• Three.js部分：负责城市模型渲染、相机漫游、光照材质、动画、拾取交互。
• 业务部分：负责建筑属性、设备状态、统计面板、告警联动。

对于城市级三维场景，常见数据来源包括：

• 建筑白模：GeoJSON、Shapefile、PostGIS 面数据，加高度字段生成拉伸体。
• 精细模型：glTF、GLB、OBJ、FBX。
• 倾斜摄影或大规模模型：3D Tiles、I3S 或自定义分块模型。
• 地形：DEM、Terrain-RGB、Cesium Terrain、GeoTIFF 预处理结果。
• 道路和 POI：GeoJSON、MVT、PostGIS 查询结果。

原理：Three.js漫游如何对接真实地理坐标

Three.js漫游融入三维GIS最容易出问题的地方不是相机控制，而是坐标。GIS 数据通常使用经纬度坐标或投影坐标，而 Three.js 使用的是局部三维笛卡尔坐标。

如果直接把经纬度当作 Three.js 的 x、z 坐标使用，场景会出现比例不对、模型抖动、距离计算错误、相机移动异常等问题。

1. 建议使用局部坐标系

城市级场景通常不建议直接使用全球坐标作为 Three.js 坐标。更稳妥的做法是选一个场景中心点作为原点，把所有 GIS 坐标转换为相对坐标。

例如：

• 先把经纬度转换为 Web Mercator、UTM 或本地投影坐标。
• 选择城市或项目范围中心作为 origin。
• 所有点坐标减去 origin，得到 Three.js 中的局部 x、z。
• 高度字段或 DEM 高程映射到 Three.js 的 y 轴。

const origin = {
  x: 12958000.25,
  y: 4853200.75
};

function gisToThree(projectedX, projectedY, height = 0) {
  return {
    x: projectedX - origin.x,
    y: height,
    z: -(projectedY - origin.y)
  };
}

这里把 GIS 的 Y 方向取反，是因为很多 Web 三维场景中希望屏幕前方对应 Three.js 的负 z 方向。是否取反并不固定，关键是整个项目保持一致。

2. 相机漫游本质上是控制 position 和 direction

Three.js 中相机漫游主要控制两个量：

• position：相机所在位置。
• lookAt 或 rotation：相机朝向。

第一人称漫游可以通过键盘控制相机前后左右移动，通过鼠标控制视角旋转。路径漫游则可以把一组 GIS 路径点转换成 Three.js 坐标，再让相机沿曲线插值运动。

3. GIS属性需要和三维对象建立映射关系

要实现“点击建筑查看属性”，每个 Three.js 对象都应该保留一个业务 ID，例如 building_id、parcel_id 或 feature_id。点击拾取到 Mesh 后，再用这个 ID 去前端缓存、GeoJSON 属性或后端接口查询。

mesh.userData = {
  featureId: "building_10086",
  name: "A座办公楼",
  height: 86.5,
  source: "postgis_buildings"
};

这一步非常重要。否则场景看起来是三维 GIS，但无法回到 GIS 数据和业务属性。

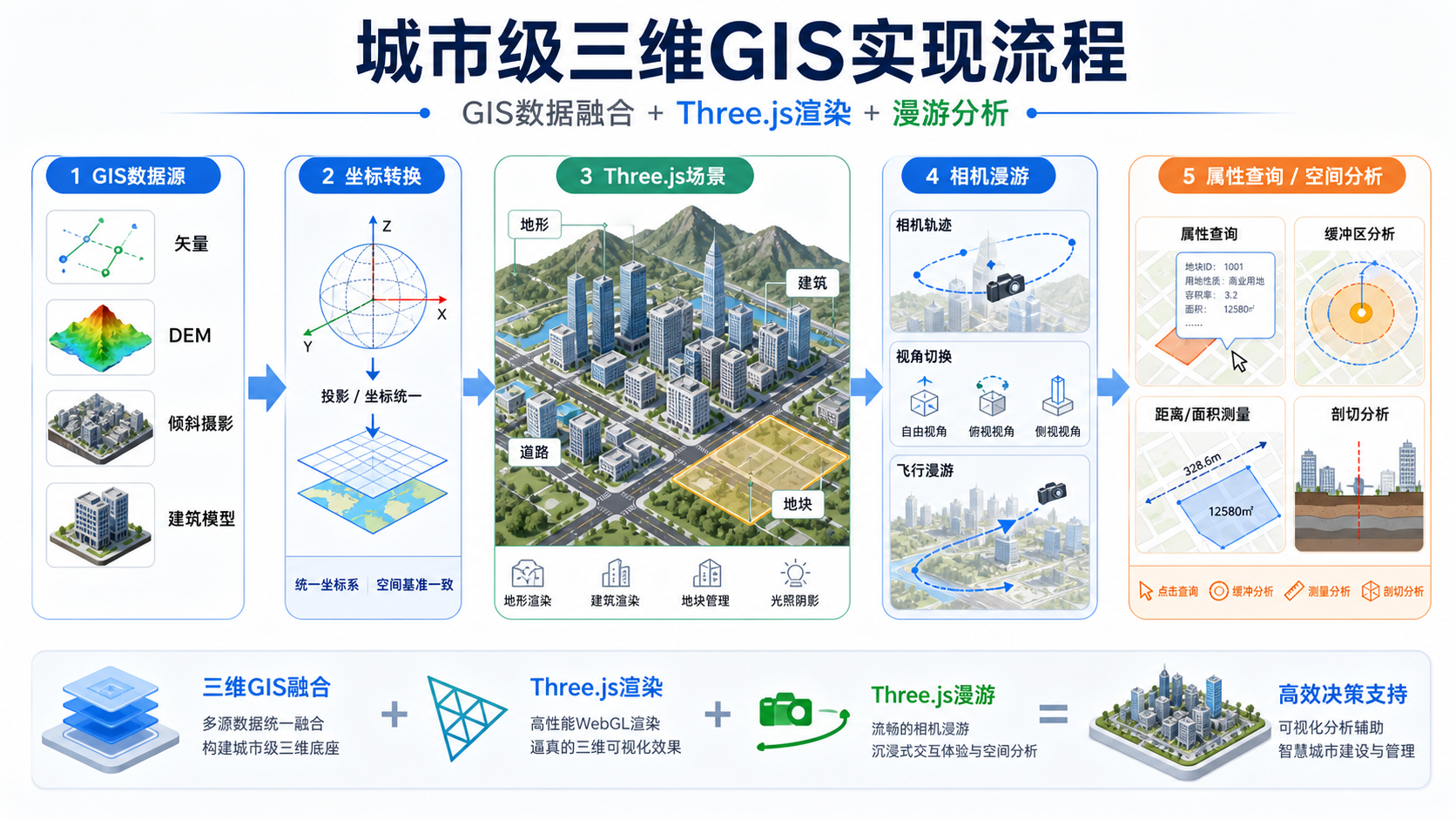

步骤：城市级 Three.js 三维GIS漫游实现流程

步骤1：准备项目结构

一个简单但清晰的开源代码结构可以这样组织：

three-gis-walkthrough/
├─ public/
│  ├─ data/
│  │  ├─ buildings.geojson
│  │  ├─ roads.geojson
│  │  └─ poi.geojson
│  └─ models/
│     └─ landmark.glb
├─ src/
│  ├─ main.js
│  ├─ scene/
│  │  ├─ createScene.js
│  │  ├─ createCamera.js
│  │  └─ createLights.js
│  ├─ gis/
│  │  ├─ coordinate.js
│  │  └─ loadGeojson.js
│  ├─ controls/
│  │  ├─ firstPersonWalk.js
│  │  └─ routeFly.js
│  └─ interaction/
│     └─ pickFeature.js
├─ package.json
└─ vite.config.js

推荐使用 Vite 初始化项目，适合教学和中小型 WebGIS 原型。

npm create vite@latest three-gis-walkthrough
cd three-gis-walkthrough
npm install
npm install three proj4
npm run dev

步骤2：创建 Three.js 基础场景

基础场景包括 renderer、scene、camera、light 和动画循环。对于城市级三维 GIS，建议一开始就打开抗锯齿，并设置合理的相机远近裁剪面。

import * as THREE from "three";

const container = document.getElementById("app");

const scene = new THREE.Scene();
scene.background = new THREE.Color(0xf2f6fa);

const camera = new THREE.PerspectiveCamera(
  60,
  window.innerWidth / window.innerHeight,
  0.5,
  20000
);

camera.position.set(0, 120, 300);

const renderer = new THREE.WebGLRenderer({
  antialias: true
});

renderer.setSize(window.innerWidth, window.innerHeight);
renderer.setPixelRatio(window.devicePixelRatio);
container.appendChild(renderer.domElement);

const light = new THREE.DirectionalLight(0xffffff, 1.2);
light.position.set(500, 800, 300);
scene.add(light);

const ambient = new THREE.AmbientLight(0xffffff, 0.5);
scene.add(ambient);

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}

animate();

步骤3：把 GIS 坐标转换为 Three.js 坐标

如果数据是 WGS84 经纬度，可以使用 proj4 转到投影坐标。对于城市尺度项目，常用 Web Mercator 或当地投影坐标。精度要求较高时，应优先选择本地高斯投影、UTM 或项目规定坐标系。

import proj4 from "proj4";

const WGS84 = "EPSG:4326";
const WEB_MERCATOR = "EPSG:3857";

const originLonLat = [116.3913, 39.9075];
const originProjected = proj4(WGS84, WEB_MERCATOR, originLonLat);

export function lonLatToThree(lon, lat, height = 0) {
  const p = proj4(WGS84, WEB_MERCATOR, [lon, lat]);

  return {
    x: p[0] - originProjected[0],
    y: height,
    z: -(p[1] - originProjected[1])
  };
}

这里的 originLonLat 可以设置为项目范围中心点。这样做可以减少大坐标导致的浮点精度问题，避免城市模型在远离原点时出现抖动。

步骤4：加载建筑 GeoJSON 并生成城市白模

很多 GIS 项目早期并没有精细三维模型，只有建筑轮廓面和高度字段。此时可以把 GeoJSON 面数据拉伸成建筑白模，这是三维 GIS 原型最常见的做法。

import * as THREE from "three";
import { lonLatToThree } from "./coordinate.js";

export async function loadBuildings(scene, url) {
  const res = await fetch(url);
  const geojson = await res.json();

  geojson.features.forEach((feature) => {
    const coords = feature.geometry.coordinates[0];
    const height = Number(feature.properties.height || 30);

    const shape = new THREE.Shape();

    coords.forEach((coord, index) => {
      const p = lonLatToThree(coord[0], coord[1], 0);
      if (index === 0) {
        shape.moveTo(p.x, p.z);
      } else {
        shape.lineTo(p.x, p.z);
      }
    });

    const geometry = new THREE.ExtrudeGeometry(shape, {
      depth: height,
      bevelEnabled: false
    });

    geometry.rotateX(Math.PI / 2);

    const material = new THREE.MeshStandardMaterial({
      color: 0x8fb3d9,
      roughness: 0.75,
      metalness: 0.05
    });

    const mesh = new THREE.Mesh(geometry, material);

    mesh.userData = {
      featureId: feature.properties.id,
      name: feature.properties.name,
      height
    };

    scene.add(mesh);
  });
}

注意：GeoJSON 面环方向、洞、多面对象和坐标轴方向都可能影响拉伸结果。生产项目中需要对 Polygon、MultiPolygon、内环洞和非法面进行更严谨处理。

步骤5：实现第一人称 Three.js 漫游

第一人称漫游适合园区、街区、建筑群等场景。实现思路是：按键控制移动方向，鼠标控制相机朝向。

const keys = {
  w: false,
  a: false,
  s: false,
  d: false
};

let yaw = 0;
let pitch = 0;
const speed = 2.5;

window.addEventListener("keydown", (e) => {
  if (keys[e.key.toLowerCase()] !== undefined) {
    keys[e.key.toLowerCase()] = true;
  }
});

window.addEventListener("keyup", (e) => {
  if (keys[e.key.toLowerCase()] !== undefined) {
    keys[e.key.toLowerCase()] = false;
  }
});

window.addEventListener("mousemove", (e) => {
  if (document.pointerLockElement) {
    yaw -= e.movementX * 0.002;
    pitch -= e.movementY * 0.002;
    pitch = Math.max(-Math.PI / 3, Math.min(Math.PI / 3, pitch));
  }
});

renderer.domElement.addEventListener("click", () => {
  renderer.domElement.requestPointerLock();
});

function updateWalk(camera) {
  camera.rotation.order = "YXZ";
  camera.rotation.y = yaw;
  camera.rotation.x = pitch;

  const direction = new THREE.Vector3();
  camera.getWorldDirection(direction);
  direction.y = 0;
  direction.normalize();

  const right = new THREE.Vector3();
  right.crossVectors(direction, camera.up).normalize();

  if (keys.w) camera.position.addScaledVector(direction, speed);
  if (keys.s) camera.position.addScaledVector(direction, -speed);
  if (keys.a) camera.position.addScaledVector(right, speed);
  if (keys.d) camera.position.addScaledVector(right, -speed);
}

然后在动画循环中调用：

function animate() {
  requestAnimationFrame(animate);
  updateWalk(camera);
  renderer.render(scene, camera);
}

这个版本没有碰撞检测，适合入门和原型验证。正式项目中应加入地面高度约束、建筑碰撞、边界限制和速度随尺度变化的控制。

步骤6：实现路径自动漫游

除了自由漫游，三维 GIS 中还常见“沿道路飞行”“沿管线巡检”“沿河道巡视”。实现方法是把 GIS 路径点转换为 Three.js 坐标，再使用 CatmullRomCurve3 做平滑曲线。

const routePoints = [
  [116.3901, 39.9068, 40],
  [116.3910, 39.9072, 45],
  [116.3922, 39.9079, 50],
  [116.3930, 39.9085, 45]
];

const curvePoints = routePoints.map((p) => {
  const t = lonLatToThree(p[0], p[1], p[2]);
  return new THREE.Vector3(t.x, t.y, t.z);
});

const curve = new THREE.CatmullRomCurve3(curvePoints);
let progress = 0;

function updateRouteFly(camera) {
  progress += 0.0008;
  if (progress > 1) progress = 0;

  const position = curve.getPointAt(progress);
  const next = curve.getPointAt(Math.min(progress + 0.005, 1));

  camera.position.copy(position);
  camera.lookAt(next);
}

如果路线来自道路中心线、巡检路线或 PostGIS 查询结果，只要保证坐标转换一致，就可以把 GIS 路径无缝变成 Three.js 漫游路径。

步骤7：添加点击拾取与 GIS 属性查询

三维 GIS 不只是看模型，还要能查属性。Three.js 使用 Raycaster 做鼠标拾取。

const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();

window.addEventListener("click", (event) => {
  mouse.x = (event.clientX / window.innerWidth) * 2 - 1;
  mouse.y = -(event.clientY / window.innerHeight) * 2 + 1;

  raycaster.setFromCamera(mouse, camera);

  const intersects = raycaster.intersectObjects(scene.children, true);

  if (intersects.length > 0) {
    const object = intersects[0].object;
    const data = object.userData;

    if (data && data.featureId) {
      console.log("选中要素：", data.featureId, data.name);
    }
  }
});

正式项目可以把 featureId 传给后端接口，例如：

GET /api/buildings/building_10086

后端可以从 PostGIS、GeoServer、业务数据库或缓存服务中返回完整属性，再在前端弹窗展示。

常见坑：Three.js漫游接入三维GIS时最容易踩的坑

1. 直接使用经纬度导致场景比例异常

经纬度单位是度，不是米。Three.js 中移动速度、建筑高度、距离判断通常按线性单位理解。如果把 116.39、39.90 直接作为坐标，场景比例一定不可靠。

正确做法是先投影，再转局部坐标。

2. 大坐标导致模型抖动

WebGL 使用浮点数计算。城市级投影坐标可能达到几百万或上千万，如果直接放进 Three.js，远离原点时容易出现抖动、闪烁、拾取不准。

解决办法是使用局部原点，即所有坐标减去项目中心点。

3. 高度基准不一致

建筑高度、DEM 高程、模型 y 坐标可能来自不同基准。例如建筑高度是层高估算，DEM 是海拔，模型自身又以底面为零点。混用时会出现建筑悬空或埋入地下。

建议在数据预处理阶段统一：

• 建筑底部高程。
• 建筑自身高度。
• 地形高程基准。
• 模型原点位置。

4. 城市级模型一次性加载过多

Three.js 可以渲染大量对象，但并不意味着可以一次性加载全城市精细模型。模型太大时会出现首屏慢、内存高、帧率低和浏览器崩溃。

优化方向包括：

• 按区域分块加载。
• 使用 LOD，即不同距离显示不同精度模型。
• 合并静态建筑 Mesh，减少 draw call。
• 纹理压缩，避免超大 PNG 或 JPG。
• 优先使用 GLB、Draco 压缩或 Meshopt 优化。

5. 相机穿墙和穿地

基础第一人称漫游只移动相机，不会自动知道哪里是建筑、地面或边界。要避免穿模，需要加入碰撞检测。

简单做法是为建筑和地面建立碰撞体，移动前先用 Raycaster 或包围盒检测。复杂项目可以接入 cannon-es、rapier 等物理引擎。

方法比较：Three.js、Cesium 与混合架构怎么选

方案	适合场景	优点	限制
纯 Three.js	园区、建筑群、室内外一体化、定制三维漫游	渲染自由度高，动画和交互能力强，适合精细模型	需要自己处理坐标、瓦片、地形、空间查询
纯 Cesium	大范围地球、3D Tiles、倾斜摄影、地形可视化	GIS 能力强，天然支持地球坐标、地形和三维瓦片	深度定制模型动画和游戏式漫游成本较高
Three.js + GIS服务	城市级数字孪生、园区平台、专题三维应用	兼顾 GIS 数据和沉浸式交互，架构灵活	需要明确坐标转换、数据切片和性能优化方案
Cesium + Three.js 混合	既有全球 GIS 底座，又要局部精细 Three.js 效果	可以利用 Cesium 管理地理空间，用 Three.js 做局部增强	相机同步、坐标同步和渲染顺序更复杂

如果你的需求是大范围地球浏览、倾斜摄影和地形展示，Cesium 更直接。如果你的重点是园区级、城市街区级的沉浸式漫游和复杂三维交互，Three.js 会更灵活。如果项目同时需要二者，就应采用混合架构，但要预留更多工程成本。

检查清单：上线前如何检查 Three.js 三维GIS漫游项目

• 是否明确了项目使用的坐标系，例如 EPSG:4326、EPSG:3857、CGCS2000 或本地投影？
• 是否把 GIS 坐标转换为局部 Three.js 坐标？
• 是否统一了 x、y、z 轴方向，尤其是高度轴和北方向？
• 是否处理了建筑高度、地形高程和模型原点？
• 是否为每个可点击对象绑定 featureId 或业务 ID？
• 是否避免一次性加载全量城市模型？
• 是否对模型做了压缩、分块或 LOD？
• 第一人称漫游是否限制了高度、边界和碰撞？
• 路径漫游是否使用真实 GIS 路径点，并检查了方向和高度？
• 移动端或低配置电脑是否有降级方案？
• 是否提供了图层开关、重置视角、搜索定位等 GIS 常用交互？
• 是否对浏览器兼容性和 WebGL 支持情况做了提示？

FAQ：Three.js漫游融入三维GIS常见问题

Q1：Three.js 能不能直接做完整三维 GIS 平台？

可以做三维 GIS 前端应用，但不建议把 Three.js 当作完整 GIS 引擎。它缺少内置投影、地形、瓦片调度、空间分析等能力。比较好的做法是用 Three.js 做三维渲染和漫游，用 PostGIS、GeoServer、GDAL、后端服务或其他 GIS 引擎处理空间数据。

Q2：Three.js漫游和 Cesium 漫游有什么区别？

Cesium 漫游更适合全球或城市级地理空间场景，特别是 3D Tiles、地形和影像底图。Three.js 漫游更适合高度定制的局部场景，例如园区、室内、地下空间、精细建筑和游戏式交互。二者不是谁替代谁，而是适用重点不同。

Q3：城市级场景中为什么模型会抖动？

常见原因是直接使用了过大的投影坐标或地球坐标。Three.js 场景远离原点时，浮点精度会下降。解决办法是设置局部原点，把所有 GIS 坐标减去中心点后再进入 Three.js。

Q4：建筑 GeoJSON 拉伸后方向不对怎么办？

先检查坐标转换函数、z 轴是否取反、Shape 点顺序是否正确，以及 ExtrudeGeometry 拉伸方向是否需要旋转。不同数据源的面环方向可能不同，生产项目应对 Polygon、MultiPolygon 和内环洞做统一处理。

Q5：如何把 PostGIS 数据接入 Three.js 场景？

常见做法是后端从 PostGIS 查询建筑、道路、POI 等数据，输出 GeoJSON 或自定义 JSON。前端加载后进行坐标转换，再生成 Three.js 对象。大数据量场景不建议一次性返回全部数据，应按视野、网格或行政区分块请求。

Q6：开源代码应该包含哪些最小功能？

一个适合学习的开源代码至少应包含：基础场景、坐标转换、GeoJSON 建筑拉伸、第一人称漫游、路径漫游、对象拾取、属性弹窗和简单图层管理。这样读者才能完整理解 Three.js 漫游如何融入三维 GIS，而不是只看到一个孤立的三维模型。

结论：Three.js漫游融入三维GIS的关键是坐标、数据和交互闭环

Three.js漫游融入三维GIS不是简单地把模型放进网页，也不是只写一个相机控制器。真正可用的城市级场景，需要完成三个闭环：坐标闭环、数据闭环和交互闭环。

坐标闭环解决“模型放在哪里、比例是否正确”；数据闭环解决“建筑、道路、POI、地形从哪里来”；交互闭环解决“用户点击、漫游、查询、定位后能得到什么结果”。

如果你正在做城市级三维 GIS 原型，建议先从建筑白模、局部坐标、第一人称漫游和属性拾取这四个最小模块开始。等流程跑通后，再逐步加入 3D Tiles、地形、LOD、碰撞检测和业务专题图层。这样项目风险更低，也更容易从 Demo 走向可维护的三维 GIS 应用。
