WMS是什么软件？搞懂地图服务与GIS数据叠加，附：ArcGIS和QGIS实战配置流程，这其实是很多 GIS 初学者第一次接触在线地图服务时最容易问错的问题：WMS 不是一个软件，而是一种用于发布和浏览地图图片的网络地图服务标准。你可以把它理解为“远程地图图层接口”，ArcGIS、QGIS、GeoServer、MapServer 等软件都可以发布或读取 WMS。

本文以实际 GIS 工作流为主，讲清楚 WMS 是什么、它和矢量数据有什么区别、为什么能在 ArcGIS 和 QGIS 中叠加底图，并给出可直接照做的配置步骤。

引言：WMS是什么软件，为什么GIS软件里都能添加它？

很多同学在 QGIS 或 ArcGIS Pro 里看到“添加 WMS/WMTS 服务”时，会以为 WMS 是某个独立软件。准确地说，WMS 是 Web Map Service 的缩写，中文常译为网络地图服务，它是 OGC 制定的一种地图服务标准。

WMS 的核心作用是：客户端向服务器发送地图范围、坐标系、图层名、图片格式等参数，服务器返回一张已经渲染好的地图图片。GIS 软件负责把这张图片放到正确的地理位置上，与本地 shp、GeoPackage、地理数据库、栅格影像等数据进行叠加显示。

一句话理解：WMS 不是软件，而是“在线地图图片服务接口”。ArcGIS 和 QGIS 是客户端，GeoServer、ArcGIS Server 等是常见服务端。

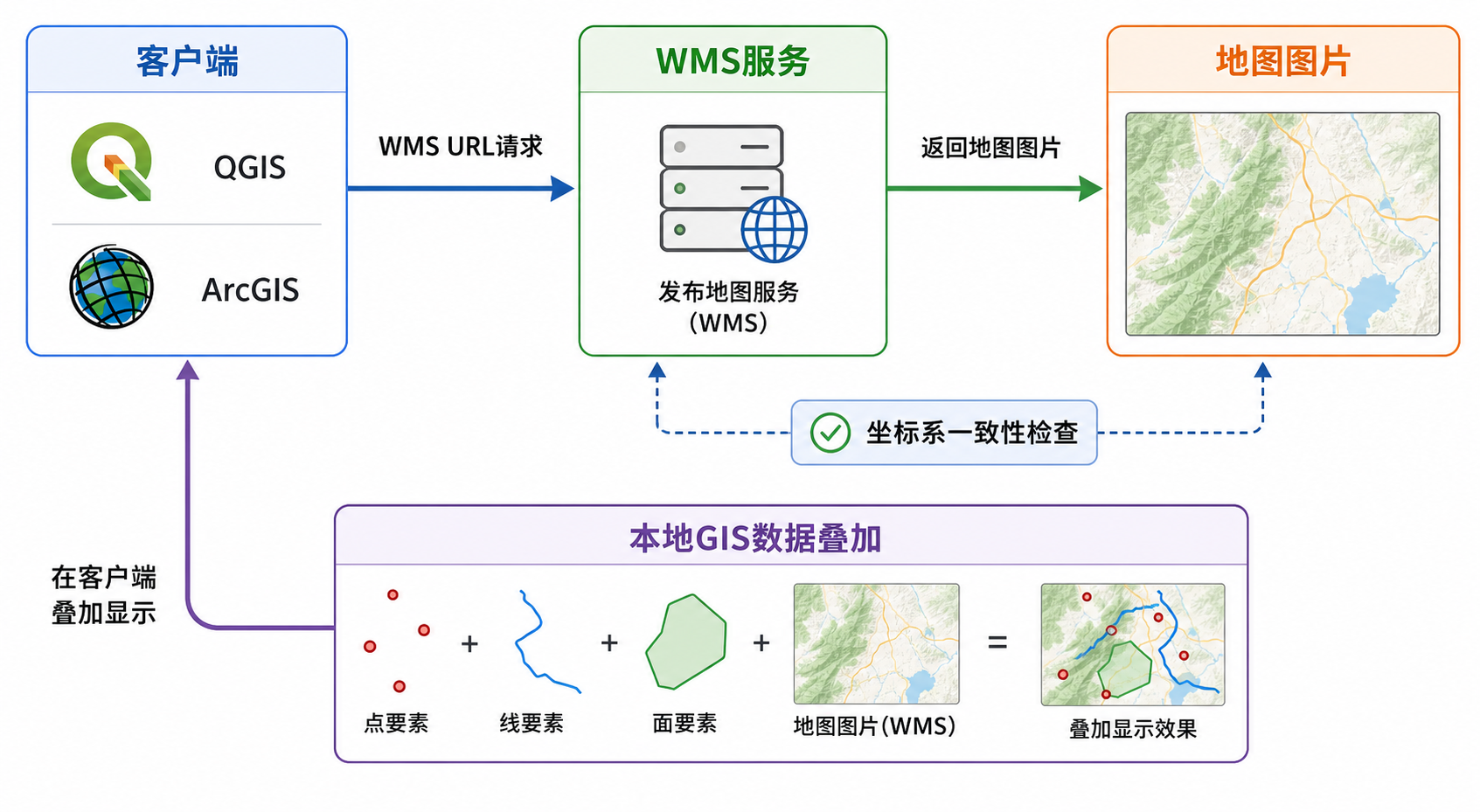

WMS是什么软件与WMS地图服务叠加GIS数据流程示意图
WMS 的基本工作方式：GIS 客户端请求在线地图图片，再与本地空间数据进行叠加。

背景：WMS地图服务常见使用场景

在实际项目中，WMS 经常用于“看图”和“叠加参考”，而不是用于编辑原始数据。常见场景包括：

  • 在 QGIS 中加载政府公开的土地利用、行政区划、地形图、影像图服务。
  • 在 ArcGIS Pro 中叠加自然资源、生态红线、规划底图等在线服务。
  • 在 WebGIS 系统中作为背景图层或专题图层展示。
  • 把部门内部发布的地图服务给多个客户端统一调用。
  • 用在线底图检查本地矢量数据的空间位置是否正确。

需要注意的是，WMS 返回的是地图图片，不是原始矢量要素。因此你通常不能直接选择单个地块、编辑几何形状，也不能像 shp 一样随意修改字段。部分 WMS 支持属性查询，但这取决于服务端是否开放 GetFeatureInfo 能力。

原理：WMS服务是如何把地图叠加到正确位置的？

理解 WMS，关键要抓住三个概念：服务地址、图层名称、坐标系与范围。

1. WMS URL 是服务入口

一个 WMS 服务通常以 URL 形式提供。例如服务地址可能长这样：

https://example.com/geoserver/workspace/wms

GIS 软件会根据这个地址请求服务能力文档，也就是 GetCapabilities。这个文档会告诉客户端：服务里有哪些图层、支持哪些坐标系、可以输出哪些图片格式、是否支持透明背景、是否支持属性查询。

2. WMS返回的是渲染后的图片

当你在地图窗口中移动、缩放时，QGIS 或 ArcGIS 会不断向 WMS 服务器发送请求。请求中通常包含当前地图范围、宽高、坐标系和图层名。服务器根据这些参数渲染地图，然后返回 PNG、JPEG 等图片。

这也是为什么 WMS 在网络较慢或服务端压力较大时会出现加载慢、空白、瓦片不连续等问题。它依赖实时请求和服务端渲染能力。

3. 坐标系决定叠加是否准确

WMS地图服务能否和本地 GIS 数据准确叠加，核心取决于坐标系和投影转换。如果本地数据是 CGCS2000、高斯投影，而 WMS 只支持 EPSG:4326 或 EPSG:3857，就需要 GIS 软件进行动态投影。

动态投影可以解决大多数显示问题，但如果本地数据本身缺少正确坐标系定义，或者把投影坐标误定义为经纬度坐标，就会出现图层偏移、飞到国外、比例尺异常等问题。

步骤：QGIS添加WMS服务配置流程

下面以 QGIS 为例，演示如何添加 WMS地图服务并与本地数据叠加。不同版本界面文字可能略有差异，但流程基本一致。

1. 准备WMS服务地址

你需要先拿到可访问的 WMS URL。常见来源包括：

  • 自然资源、气象、水利、生态环境等部门公开服务。
  • 单位内部 GeoServer 或 ArcGIS Server 发布的服务。
  • 项目文档中提供的 WMS GetCapabilities 地址。

如果地址中已经带有参数，例如：

https://example.com/geoserver/workspace/wms?service=WMS&request=GetCapabilities

在 QGIS 中通常可以直接填写完整地址，也可以只填写问号前的基础服务地址。若连接失败，建议先在浏览器中打开 GetCapabilities 地址，确认是否能返回 XML 内容。

2. 在QGIS中创建WMS连接

  1. 打开 QGIS。
  2. 点击菜单中的图层。
  3. 选择数据源管理器。
  4. 切换到WMS/WMTS。
  5. 点击新建。
  6. 填写连接名称，例如“规划底图WMS”。
  7. 在 URL 中粘贴 WMS 服务地址。
  8. 如服务需要账号密码，在认证或基本信息中填写凭据。
  9. 点击确定保存连接。

3. 连接服务并选择图层

  1. 在 WMS/WMTS 面板中选择刚创建的连接。
  2. 点击连接。
  3. 等待 QGIS 读取图层列表。
  4. 选择需要加载的图层。
  5. 选择合适的坐标参考系统，优先选择与项目或服务推荐一致的坐标系。
  6. 点击添加。

如果图层支持透明背景，叠加专题图时建议选择 PNG 格式。JPEG 文件通常更小，但不支持透明背景，适合影像底图。

4. 与本地GIS数据叠加检查

加载 WMS 后，可以再添加本地 shp、GeoPackage 或 PostGIS 图层。重点检查以下内容：

  • 本地图层是否定义了正确坐标系。
  • QGIS 项目坐标系是否与主要工作数据一致。
  • WMS 图层是否显示在正确区域。
  • 道路、河流、行政边界等线状要素是否与底图吻合。
  • 是否存在固定方向和固定距离的偏移。

如果所有本地数据都偏离 WMS，通常优先检查本地数据坐标系。如果只有某一个 WMS 服务偏移，则要确认该服务发布时使用的坐标系、切片方案或数据源是否正确。

步骤：ArcGIS Pro添加WMS服务配置流程

ArcGIS Pro 同样可以读取 WMS地图服务。它适合在项目制图、数据检查、空间分析前的底图参考中使用。

1. 新建或打开ArcGIS Pro工程

  1. 启动 ArcGIS Pro。
  2. 打开已有工程，或新建一个 Map 工程。
  3. 确认地图视图已打开。
  4. 建议先设置地图坐标系，尤其是工程有统一投影要求时。

2. 添加WMS服务器连接

  1. 打开目录窗格。
  2. 展开服务器。
  3. 选择新建 WMS 服务器或类似选项。
  4. 在 URL 中输入 WMS 服务地址。
  5. 如果需要登录认证，填写用户名和密码。
  6. 点击确定创建连接。

连接创建后，ArcGIS Pro 会把它作为服务器连接保存。你可以展开该连接，查看服务内可用图层。

3. 将WMS图层添加到地图

  1. 在服务器连接中找到目标 WMS 图层。
  2. 右键选择添加到当前地图，或拖拽到地图窗口。
  3. 等待图层加载。
  4. 在内容列表中调整 WMS 图层顺序。
  5. 如果是专题图层，建议放在矢量边界或标注图层下方。

ArcGIS Pro 中的 WMS 图层通常用于显示和查询，不能像本地要素类一样直接编辑。如果你需要可编辑数据，应向数据提供方申请 WFS、Feature Service、文件地理数据库或其他矢量数据格式。

4. 检查ArcGIS中的坐标系与显示比例

添加 WMS 后，如果出现空白或范围异常，可以按以下顺序排查：

  • 缩放至 WMS 图层范围，确认不是当前视图范围不在服务覆盖区域内。
  • 查看地图坐标系是否被自动切换到不合适的坐标系。
  • 检查 WMS 服务是否限制比例尺显示。
  • 确认网络是否能访问该服务域名和端口。
  • 确认服务是否需要 token、账号密码或内网 VPN。

常见坑：WMS加载失败、偏移、无法查询怎么办？

1. WMS连接成功但地图空白

这类问题很常见，不一定是服务坏了。优先检查：

  • 当前地图范围是否在服务覆盖范围之外。
  • 服务图层是否设置了最小或最大显示比例尺。
  • 所选坐标系是否被服务支持。
  • 图片格式是否异常，可尝试从 JPEG 改为 PNG。
  • 服务是否返回错误图片而不是地图图片。

建议在浏览器中打开 GetCapabilities 地址。如果浏览器都无法访问，GIS 软件中通常也无法正常连接。

2. WMS和本地数据叠加后有偏移

WMS地图服务叠加偏移，通常不是“拉一下图层”就能解决。应按数据逻辑排查：

  • 本地数据是否只有坐标值但没有正确坐标系定义。
  • 是否把投影坐标系误设置成地理坐标系。
  • 是否存在 CGCS2000、西安80、北京54、WGS84 之间的基准转换问题。
  • WMS 服务端是否使用了不准确的数据源。
  • 客户端是否启用了错误的动态投影或地理变换参数。

如果偏移是几十米到上百米，重点考虑地理基准转换。如果偏移是几百公里甚至飞到国外，通常是坐标系定义错误。

3. WMS图层不能编辑

这是 WMS 的正常限制。WMS 返回的是图片，不是要素几何和字段表。你可以把它作为参考底图，但不能像编辑 shp 那样修改其中的点、线、面。

如果业务需要编辑或分析，应考虑以下数据来源：

  • WFS：可返回矢量要素，适合要素级读取。
  • ArcGIS Feature Service：适合 ArcGIS 生态中的要素服务。
  • PostGIS：适合数据库级空间数据管理。
  • GeoPackage：适合离线矢量数据交换。
  • File Geodatabase：适合 ArcGIS 工程化数据管理。

4. WMS加载很慢

WMS 需要服务端按请求范围实时渲染图片。加载慢可能来自服务器渲染慢、网络慢、图层样式复杂、请求范围过大等原因。

  • 尽量只勾选必要图层，不要一次加载所有图层。
  • 减少透明叠加和复杂符号化图层。
  • 优先使用 WMTS 或缓存地图服务作为底图。
  • 在高比例尺下查看局部区域，避免一次请求大范围复杂地图。
  • 如果是自建服务，检查空间索引、数据库查询和样式规则。

方法比较：WMS、WMTS、WFS、XYZ瓦片该怎么选？

服务类型 返回内容 适合场景 主要限制
WMS 动态渲染地图图片 专题图展示、在线叠加、制图参考 通常不能编辑，性能依赖服务端渲染
WMTS 预切片地图图片 底图浏览、大范围快速缩放 样式和比例尺较固定
WFS 矢量要素和属性 要素查询、下载、空间分析 大数据量时性能压力较大
XYZ瓦片 按 z/x/y 组织的地图瓦片 WebGIS底图、互联网地图叠加 标准能力描述较弱，通常用于显示
ArcGIS Feature Service 要素、属性、服务能力 ArcGIS平台数据共享与编辑 依赖 ArcGIS 服务体系和权限配置

如果你的目标是“在 GIS 软件中快速叠加一张在线专题图”，WMS 很合适。如果你的目标是“高性能浏览底图”，优先考虑 WMTS 或 XYZ 瓦片。如果你的目标是“下载矢量数据并做空间分析”，WFS 或 Feature Service 更合适。

检查清单：添加WMS服务前后要确认什么？

为了避免 WMS地图服务配置后反复报错，可以按下面清单逐项检查。

服务连接检查

  • WMS URL 是否完整、可访问。
  • 浏览器是否能打开 GetCapabilities 文档。
  • 服务是否需要账号、密码、token 或 VPN。
  • 是否存在内外网访问限制。
  • 服务是否仍在有效期内。

图层显示检查

  • 是否选择了正确图层，而不是空图层或分组节点。
  • 是否在服务覆盖范围内查看地图。
  • 是否触发比例尺显示限制。
  • 是否选择了合适图片格式，例如 PNG 或 JPEG。
  • 图层顺序是否被其他不透明图层遮挡。

坐标系叠加检查

  • 本地数据是否有正确坐标系定义。
  • 项目坐标系是否符合工作要求。
  • WMS 是否支持当前项目坐标系。
  • 是否需要设置地理变换参数。
  • 偏移量是固定小偏移，还是大范围错位。

业务使用检查

  • WMS 是否仅用于显示参考。
  • 是否需要查询属性，服务是否支持 GetFeatureInfo。
  • 是否需要编辑，如果需要则不应只依赖 WMS。
  • 是否需要离线使用，WMS 通常依赖网络。
  • 是否需要在成果图中注明数据来源和服务版权。

FAQ：关于WMS是什么软件的常见问题

WMS是什么软件？

WMS 不是软件，而是一种网络地图服务标准。QGIS、ArcGIS Pro、GeoServer、MapServer、ArcGIS Server 等软件可以读取或发布 WMS。你在 GIS 软件中添加 WMS，本质上是在连接一个在线地图服务。

WMS和普通shp数据有什么区别？

shp 是本地矢量数据格式，包含几何和属性，通常可以编辑和分析。WMS 返回的是渲染后的地图图片，主要用于显示和叠加参考，通常不能直接编辑其中的要素。

QGIS可以添加ArcGIS Server发布的WMS吗？

可以，只要该服务启用了 WMS 能力，并且网络和权限允许访问，QGIS 就可以通过 WMS/WMTS 数据源管理器连接。需要注意的是，有些 ArcGIS 服务只开放 MapServer 或 FeatureServer，并不一定启用 WMS。

ArcGIS Pro可以加载GeoServer发布的WMS吗？

可以。GeoServer 发布的标准 WMS 服务通常可以在 ArcGIS Pro 中作为 WMS 服务器连接添加。如果连接失败，优先检查服务地址、版本兼容、坐标系支持、认证方式和网络限制。

WMS地图服务为什么不能下载原始数据？

因为 WMS 的设计目标是返回地图图片，而不是分发原始要素数据。如果你需要下载矢量数据，应查看服务方是否提供 WFS、Feature Service、GeoPackage、shp 或数据库访问方式。

WMS叠加本地数据不准，是不是WMS服务有问题？

不一定。更常见的原因是本地数据坐标系定义错误、投影转换参数不正确，或项目坐标系与服务支持坐标系不匹配。建议先用可靠底图和已知控制点检查本地数据，再判断 WMS 服务端是否存在问题。

WMS和WMTS哪个更适合做底图？

如果只是作为快速浏览底图，WMTS 通常更适合，因为它使用预切片，加载速度更稳定。WMS 更适合动态专题图、需要服务端实时渲染样式的场景。

WMS可以在WebGIS中使用吗？

可以。OpenLayers、Leaflet 等 WebGIS 前端库都能加载 WMS。需要额外注意跨域访问、服务性能、坐标系、透明背景、图层顺序和版权标注。

结论：把WMS当作地图服务接口，而不是软件

回到标题中的问题：WMS是什么软件？答案是，WMS 不是软件，而是 GIS 领域常用的网络地图服务标准。它让 QGIS、ArcGIS Pro、WebGIS 客户端能够通过 URL 加载在线地图图片，并与本地 GIS 数据进行叠加显示。

实际使用时，你只需要抓住四点：服务地址是否可访问、图层是否选对、坐标系是否匹配、业务上是否只是用于显示参考。若要编辑、下载或空间分析，不要把 WMS 当作原始数据源，而应寻找 WFS、Feature Service、PostGIS 或离线数据包。

对于 GIS 学习和项目实施来说，WMS 是非常实用的在线地图叠加工具。只要理解它“返回图片、不等于原始数据”的本质，再按本文的 ArcGIS 和 QGIS 配置流程操作，大多数 WMS 加载、叠加和显示问题都可以快速定位。
