WMS是什么？GIS地图服务接口调用常见问题排查（附：QGIS操作实例）

wowwwai GIS研习社 · 工具流程与项目排障

如果你正在搜索“WMS是什么？GIS地图服务接口调用常见问题排查（附：QGIS操作实例）”，大概率是遇到了地图服务能打开网页说明页、但在GIS软件里加载失败，或者图层能加载却出现空白、错位、很慢、样式不对等问题。本文用QGIS作为操作实例，把WMS的基本概念、调用参数、排查思路和常见坑串起来，帮助你快速判断问题出在服务端、网络、坐标系、图层参数还是客户端设置。

引言：WMS是什么，为什么GIS地图服务接口经常调用失败

WMS是Web Map Service的缩写，中文通常叫网络地图服务。它由OGC制定，用来通过HTTP接口向客户端返回一张已经渲染好的地图图片。QGIS、ArcGIS Pro、OpenLayers、Leaflet等客户端都可以调用WMS。

简单理解：WMS不是把矢量要素或栅格原始数据直接发给你，而是根据你请求的范围、坐标系、图层名、图片格式和样式，返回一张PNG、JPEG等格式的地图图片。

这也是很多WMS调用问题的根源：你看到的是一张图片，但它背后依赖一组严格的请求参数。只要图层名、坐标系、范围、版本号或服务权限有一个不匹配，就可能出现地图空白、报错、加载慢或位置不对。

背景：WMS地图服务接口的典型使用场景

在GIS项目中，WMS常见于以下场景：

• 在QGIS中加载自然资源、规划、气象、地质、遥感底图等在线地图服务。
• 在WebGIS系统中叠加专题地图，例如行政区划、土地利用、管线、影像底图。
• 在ArcGIS Pro、QGIS等桌面软件中临时查看服务器发布的制图成果。
• 在内网GIS平台中共享统一样式的业务图层，避免每个客户端重复配置符号化。

WMS的优势是兼容性好、制图样式由服务端统一控制、客户端调用简单。它的不足也很明显：返回的是地图图片，不适合做复杂空间分析；如果想获取要素属性或做编辑，一般需要WFS、Feature Service、GeoJSON API或数据库连接等其他方式。

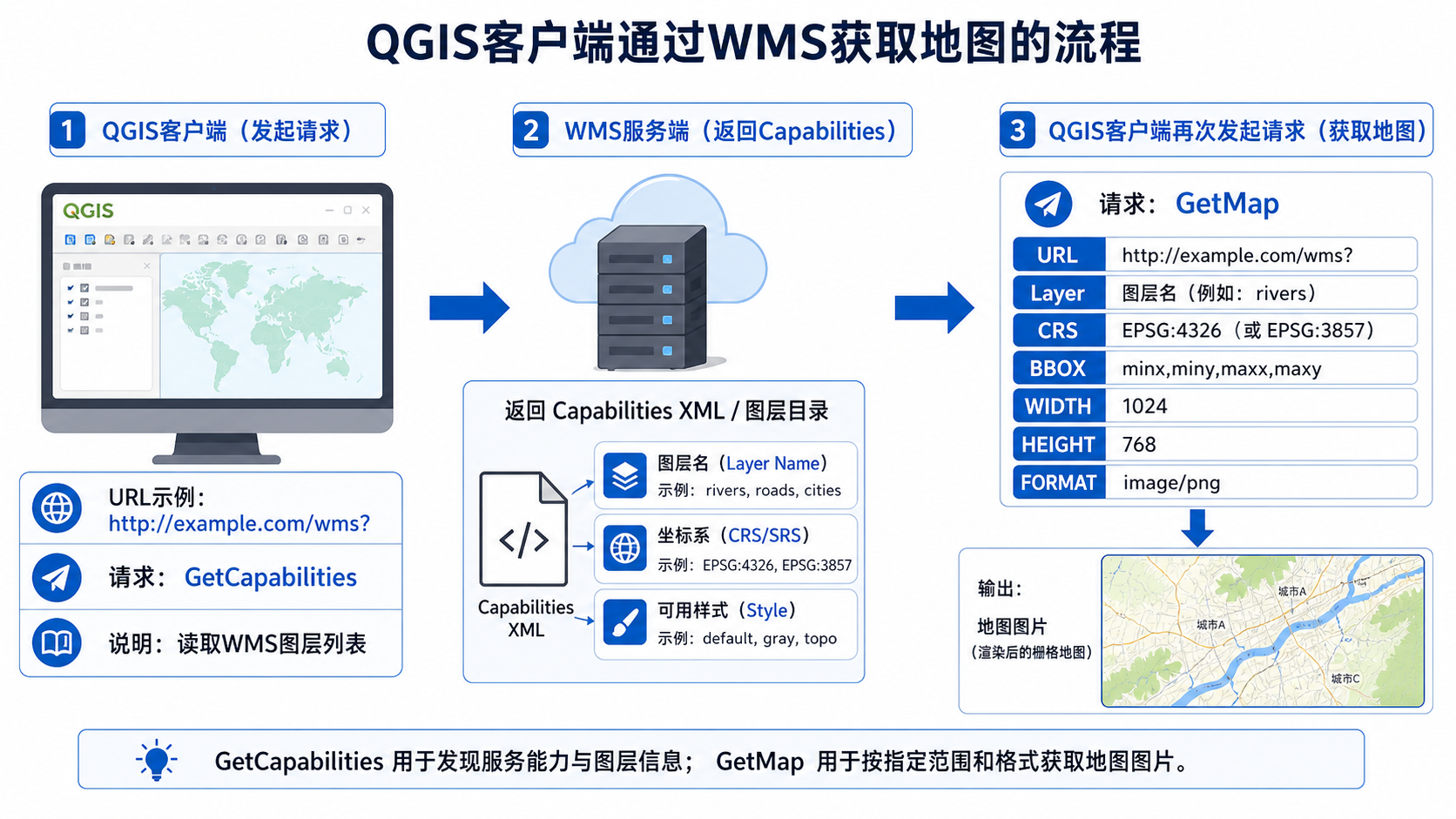

原理：WMS是什么，以及GetCapabilities和GetMap的关系

排查WMS问题前，先理解两个核心请求。

1. GetCapabilities：读取服务说明

GetCapabilities用于读取WMS服务的能力文档。它会告诉客户端：这个服务支持哪些版本、有哪些图层、图层名称是什么、支持哪些坐标系、支持哪些图片格式、是否有样式、可用范围是多少。

常见请求形式如下：

https://example.com/geoserver/wms?service=WMS&request=GetCapabilities

如果这个请求在浏览器中打不开，QGIS通常也无法正常添加该WMS服务。此时应优先检查网络、URL、服务状态、权限和代理配置。

2. GetMap：请求地图图片

GetMap是真正返回地图图片的请求。它通常包含图层名、坐标系、地图范围、宽高、图片格式等参数。

https://example.com/geoserver/wms?
service=WMS&
version=1.1.1&
request=GetMap&
layers=demo:landuse&
styles=&
srs=EPSG:3857&
bbox=12900000,4800000,13000000,4900000&
width=800&
height=600&
format=image/png

如果GetCapabilities正常，但GetMap返回空白或报错，问题多半集中在图层名、坐标系、BBOX范围、版本号、样式、图片格式或权限规则上。

步骤：QGIS操作实例，添加并检查WMS地图服务接口

步骤1：确认WMS服务URL是否有效

先把WMS地址复制到浏览器中测试。推荐优先测试GetCapabilities，而不是直接测试一个复杂的GetMap请求。

https://你的服务器地址/wms?service=WMS&request=GetCapabilities

正常情况下，浏览器会返回一段XML文档，里面包含WMS_Capabilities、Layer、CRS或SRS等字段。如果返回404、403、500、登录页或网关错误，说明服务地址或访问权限需要先处理。

步骤2：在QGIS中创建WMS连接

1. 打开QGIS。
2. 进入“图层”菜单。
3. 选择“添加图层”。
4. 选择“添加WMS/WMTS图层”。
5. 点击“新建”。
6. 填写连接名称，例如“测试WMS服务”。
7. 在URL中填入WMS服务地址。
8. 如果服务需要账号密码，在认证区域配置认证信息。
9. 点击“确定”。

注意：URL中可以只填写基础WMS地址，也可以包含service=WMS等参数。实际项目中建议使用服务端提供的标准地址，避免手动拼接过多参数导致QGIS解析异常。

步骤3：连接并读取图层列表

选中刚创建的连接，点击“连接”。如果服务正常，QGIS会读取GetCapabilities并显示图层列表。

此时重点检查三项：

• 图层名称：服务端真正用于请求的名称，不一定等于中文标题。
• 坐标参考系：查看是否支持项目当前使用的EPSG代码。
• 格式：优先选择image/png或image/jpeg，透明叠加图层通常选image/png。

步骤4：选择图层并添加到地图

选择目标图层后，点击“添加”。如果地图窗口没有显示内容，不要马上判断服务不可用。请继续检查以下项目：

• 是否缩放到了图层实际范围。
• QGIS项目坐标系是否与WMS支持坐标系匹配。
• 图层是否被其他底图遮挡。
• 服务是否只在特定比例尺下显示。
• 是否选择了错误的图层标题而不是可请求图层。

步骤5：用QGIS日志面板查看真实请求

在QGIS中可以打开日志消息面板，查看WMS请求失败时的提示。常见信息包括网络连接失败、HTTP状态码、服务异常XML、坐标系不支持、图层不存在等。

如果你能拿到QGIS发出的GetMap请求，可以把它复制到浏览器中测试。浏览器如果返回XML异常文档，通常里面会直接写明错误原因，例如LayerNotDefined、InvalidCRS、InvalidFormat、OperationNotSupported。

常见坑：WMS调用失败的高频原因排查

1. GetCapabilities能打开，但QGIS图层空白

这类问题最常见。原因通常不是服务完全不可用，而是GetMap参数不匹配。

• BBOX范围不在图层有效范围内。
• 选择了服务支持但当前图层不支持的坐标系。
• 图层有比例尺限制，当前缩放级别不显示。
• 返回图片是透明PNG，但背景也是白色，看起来像空白。
• 服务端样式配置错误，导致要素没有可见符号。

排查方法：在QGIS中右键图层，选择缩放到图层；切换项目坐标系；换用服务声明支持的CRS；检查图层透明度和叠放顺序。

2. WMS 1.3.0和1.1.1坐标轴顺序不同

这是WMS地图服务接口调用中非常容易忽略的问题。WMS 1.1.1常用参数是SRS，WMS 1.3.0常用参数是CRS。更重要的是，某些坐标系在WMS 1.3.0中可能使用纬度、经度的轴顺序，而不是经度、纬度。

如果你发现地图位置明显错乱，尤其是EPSG:4326下范围请求异常，应检查WMS版本和BBOX轴顺序。实际项目中，如果服务端和客户端兼容性不好，可以尝试在QGIS连接设置中切换WMS版本，或让服务端明确提供推荐版本。

3. 图层标题和图层名称混淆

WMS能力文档中通常同时有Title和Name。Title是给人看的标题，Name才是GetMap请求中layers参数应使用的图层名。

例如：

<Layer>
  <Name>planning:landuse_2023</Name>
  <Title>2023年土地利用现状图</Title>
</Layer>

在请求中应使用：

layers=planning:landuse_2023

如果把中文Title填入layers参数，服务端可能返回LayerNotDefined错误。

4. 坐标系不支持或项目坐标系设置不合理

WMS服务不一定支持所有坐标系。服务端通常在Capabilities中声明每个图层支持的CRS或SRS。QGIS虽然可以进行按需重投影，但WMS请求本身仍然需要服务端支持对应坐标系，或者由服务器完成重投影。

如果QGIS提示坐标系不支持，建议：

• 查看Capabilities中该图层支持的EPSG代码。
• 把QGIS项目坐标系切换到服务支持的坐标系。
• 优先使用Web地图常见的EPSG:3857或数据原始坐标系。
• 不要假设所有WMS都支持EPSG:4326。

5. 服务需要Token、Cookie或内网权限

有些WMS地址在浏览器里能打开，是因为浏览器已经登录或带有Cookie。但QGIS作为独立客户端，不一定自动携带这些认证信息。

遇到403、401或跳转登录页时，应检查：

• 是否需要用户名和密码。
• 是否需要Token参数。
• 是否只允许内网IP访问。
• 是否需要VPN或代理。
• 服务器是否限制了User-Agent或Referer。

6. HTTPS证书或代理导致连接失败

内网GIS服务常见自签名证书。如果QGIS无法信任证书，可能出现连接失败。公司网络中还可能需要配置HTTP代理。

建议先用浏览器和curl分别测试服务地址，再检查QGIS网络设置。不要只看“无法连接”四个字就判断WMS服务坏了。

7. 图层加载很慢

WMS加载慢常见原因包括服务器渲染压力大、请求范围太大、图层符号复杂、没有缓存、影像数据源读取慢、网络带宽有限等。

可尝试：

• 缩小地图范围后再加载。
• 选择JPEG格式加载影像底图。
• 使用PNG加载需要透明背景的专题图。
• 让服务端启用瓦片缓存，例如GeoWebCache或WMTS。
• 减少一次请求的图层数量。

方法比较：WMS、WMTS、WFS和XYZ瓦片该怎么选

服务类型	返回内容	适合场景	不适合场景
WMS	动态渲染地图图片	需要统一制图样式、临时查看专题图、按范围请求地图	高并发底图浏览、复杂要素分析、在线编辑
WMTS	预切片或缓存瓦片	底图浏览、WebGIS高性能加载、大范围快速缩放	频繁变化的动态专题图、任意比例尺精细渲染
WFS	矢量要素和属性	查询属性、下载要素、空间分析、要素级交互	只需要快速显示大范围底图
XYZ瓦片	按Z/X/Y编号组织的地图瓦片	互联网底图、Leaflet和OpenLayers快速加载	需要OGC标准能力文档和复杂图层元数据的场景

如果你的目标是“看一张服务端已经配好样式的地图”，WMS很合适。如果你的目标是“快速浏览底图”，优先考虑WMTS或XYZ瓦片。如果你的目标是“获取要素属性并参与分析”，应考虑WFS或其他矢量数据接口。

检查清单：WMS地图服务接口调用问题快速定位

• URL是否正确：基础地址是否多写、少写路径，参数分隔符是否正确。
• GetCapabilities是否可访问：浏览器能否返回XML能力文档。
• 服务版本是否匹配：重点检查WMS 1.1.1和1.3.0差异。
• 图层Name是否正确：不要把Title误当作layers参数。
• 坐标系是否支持：查看Capabilities中的CRS或SRS声明。
• BBOX范围是否有效：请求范围是否落在图层覆盖区域内。
• 图片格式是否支持：尝试image/png和image/jpeg。
• 认证是否完整：检查账号、Token、Cookie、VPN、IP白名单。
• 服务异常是否可读：把GetMap请求放到浏览器中查看返回内容。
• 客户端设置是否合理：检查QGIS项目坐标系、图层顺序、透明度和比例尺。

FAQ：WMS是什么及QGIS调用常见问题

1. WMS是什么，和普通图片URL有什么区别？

WMS是标准化的GIS地图服务接口。普通图片URL通常只返回固定图片，而WMS会根据请求参数动态返回指定范围、坐标系、图层和样式的地图图片。它更适合GIS客户端按地图视图动态请求。

2. QGIS添加WMS后为什么只有图层列表，没有地图？

说明GetCapabilities可能正常，但GetMap请求可能失败。请检查图层名、坐标系、BBOX范围、比例尺限制、图片格式和服务权限。可以在QGIS日志中查看具体错误。

3. WMS能不能下载原始矢量数据？

通常不能。WMS主要返回地图图片，不负责提供完整原始要素数据。如果需要下载矢量要素，应查看服务是否提供WFS、GeoJSON、Feature Service或数据下载接口。

4. WMS地图位置错了怎么办？

优先检查坐标系和WMS版本。特别是EPSG:4326在WMS 1.3.0中可能出现轴顺序问题。可以尝试切换WMS版本、改用服务推荐的坐标系，或检查GetMap请求中的BBOX顺序。

5. WMS加载很慢，是QGIS的问题还是服务端的问题？

两边都有可能。你可以先缩小范围、减少图层、换图片格式测试。如果小范围也很慢，多半是服务端渲染、数据源读取、网络或缓存配置问题。若大范围慢、小范围正常，则属于WMS动态渲染的常见限制。

6. WMS和WMTS哪个更适合WebGIS底图？

大多数WebGIS底图更适合WMTS或XYZ瓦片，因为它们可以缓存瓦片，缩放和平移更快。WMS更适合动态专题图、临时叠加图层和服务端统一制图的业务图层。

结论：先看Capabilities，再查GetMap参数

理解WMS是什么之后，排查思路会清晰很多：WMS本质上是按参数返回地图图片的GIS地图服务接口。QGIS能否正常加载，取决于GetCapabilities能否读取服务说明，以及GetMap请求中的图层、坐标系、范围、格式、版本和认证是否匹配。

实际工作中建议按固定顺序排查：先用浏览器测试GetCapabilities，再在QGIS中连接服务，接着检查图层Name、CRS、BBOX和版本号，最后再看权限、证书、代理和服务端性能。这样比反复修改URL更稳，也更容易和服务发布人员沟通问题。
