Gis开发强度分析图怎么做？手把手教你用ArcGIS生成专业核密度图（附：数据处理技巧）
引言：Gis开发强度分析图怎么做？手把手教你用ArcGIS生成专业核密度图（附：数据处理技巧）这篇文章，面向的是已经有一批项目点、建设用地斑块、POI、审批项目或开发活动数据，但不知道如何把它们转成“哪里开发强、哪里开发弱”的GIS读者。
在实际规划、自然资源、城市更新和园区分析项目中，开发强度分析图常常不是简单把点位画出来，而是要通过空间统计方法，把离散数据转成连续的强度表面。ArcGIS中的核密度分析就是最常用的做法之一，适合表达开发活动的空间集聚程度。
本文以ArcGIS Pro和ArcGIS Desktop中的常见操作逻辑为基础，讲清楚开发强度分析图的数据准备、核密度参数设置、结果分级、制图表达和常见错误检查。你可以把它理解为一套可复用的GIS开发强度核密度图制作流程。
背景：什么情况下适合做GIS开发强度分析图
背景：开发强度分析图通常用于回答一个问题：某类开发活动在空间上是否集中，集中在哪里，强度梯度如何变化。
常见应用场景包括：
- 分析城市建设项目、房地产项目、产业项目的空间集聚。
- 识别园区、街道、乡镇内部的开发热点区。
- 对比不同年份项目点位，判断开发重心是否转移。
- 辅助国土空间规划、控规评估、城市更新片区识别。
- 把POI、企业点、审批项目点转换为连续的空间强度表达。
如果你的数据是点数据，例如项目中心点、企业点、设施点、地块质心点，使用ArcGIS核密度分析会比较直接。如果你的数据是面数据，例如建设用地斑块、项目红线、宗地范围，通常需要先提取质心点，或者根据面积、建筑面积、投资额等字段作为权重，再进行核密度计算。
原理：ArcGIS核密度图为什么能表示开发强度
原理：核密度分析是一种把离散点转换为连续栅格表面的空间分析方法。简单理解，就是每个点会向周围一定范围释放影响力，离点越近影响越大，离点越远影响越小。多个点的影响叠加后，就形成了开发强度高低不同的连续面。
在开发强度分析中，每个项目点可以代表一次开发活动。如果某一区域项目点很多，或者项目点带有较高的权重，例如建筑面积大、投资额高、用地面积大，那么核密度结果中该区域的值就会更高。
制作GIS开发强度分析图时，最关键的是三个参数：
- 输入要素：通常是项目点、设施点、地块质心点或其他代表开发活动的位置数据。
- 权重字段：可以为空，也可以使用建筑面积、用地面积、投资额、人口规模等字段。
- 搜索半径：决定每个点影响周边多大范围，是核密度图最影响结果形态的参数之一。
需要注意，核密度图表达的是空间集聚强度，不等于法定容积率，也不等于真实建筑密度。如果文章、报告或图名中使用“开发强度”，建议在说明中明确数据口径，例如“基于建设项目点位的开发活动强度”或“基于建筑面积权重的开发强度”。
步骤：用ArcGIS生成开发强度核密度图
步骤：下面以ArcGIS Pro为例说明完整流程。ArcGIS Desktop中的工具名称和参数逻辑基本相同，主要在工具位置和界面上略有差异。
第一步：准备开发强度分析所需数据
你至少需要准备一份带空间位置的数据。常见数据形式如下：
| 数据类型 | 处理方式 | 适用场景 |
|---|---|---|
| 项目点 | 直接用于核密度分析 | 审批项目、建设项目、企业点位 |
| POI点 | 按类型筛选后分析 | 商业活力、服务设施集聚 |
| 地块面 | 先转质心点，再设置面积或建筑量权重 | 建设用地、产业地块、开发项目红线 |
| 行政区统计表 | 不建议直接做核密度，需先匹配空间单元 | 街道、乡镇、网格统计 |
如果源数据是Excel表格，至少应包含经纬度字段，或者包含可以地理编码的地址字段。建议字段包括：
- 项目名称
- 项目类型
- 建设年份
- 用地面积
- 建筑面积
- 投资额
- 经度
- 纬度
第二步：统一坐标系，避免核密度单位错误
制作ArcGIS核密度图前，必须确认数据坐标系。很多初学者直接用WGS 84经纬度数据做核密度，结果会发现搜索半径、像元大小和面积单位都不正常。
建议流程是：
- 在ArcGIS Pro中加载点数据。
- 右键图层，查看图层属性中的坐标系。
- 如果是GCS_WGS_1984、CGCS2000地理坐标系等经纬度坐标，先进行投影转换。
- 使用“投影”工具，将数据转换为适合研究区的投影坐标系。
- 确保单位为米，这样搜索半径和像元大小才容易解释。
如果研究区在中国，一般可根据项目要求选择CGCS2000相关投影坐标系、高斯克吕格投影分带，或地方规划项目指定的平面坐标系。不要只使用“定义投影”来代替“投影”工具。前者只是告诉软件数据是什么坐标系，后者才是真正转换坐标。
第三步：面数据转点数据
如果你的开发强度数据是地块面或项目红线面，需要先转成可用于核密度分析的点。常见做法是提取面要素的内部点或质心点。
在ArcGIS Pro中可以使用以下工具：
- 要素转点：适合从面要素生成代表点，建议勾选“内部”选项，避免质心落到面外。
- 添加几何属性：用于计算面积、周长、坐标等字段。
- 字段计算器：用于整理权重字段，例如建筑面积、用地面积、投资额。
如果地块形状很复杂，普通质心可能落在地块外部，这会影响开发强度核密度图的位置表达。因此更推荐使用“要素转点”的内部点。
第四步：打开ArcGIS核密度工具
在ArcGIS Pro中，依次进入：
分析 → 工具 → 搜索 核密度。
常见工具参数如下：
| 参数 | 建议设置 | 说明 |
|---|---|---|
| 输入点要素 | 项目点或地块质心点 | 代表开发活动的位置 |
| 人口字段 | 可为空，或选择建筑面积、投资额、用地面积 | 相当于权重字段 |
| 输出像元大小 | 根据研究尺度设置 | 城市尺度可用较大像元，片区尺度用较小像元 |
| 搜索半径 | 结合研究区尺度和业务含义设置 | 决定热点平滑程度 |
| 面积单位 | 平方千米或平方米 | 用于结果密度值解释 |
如果你只是想表达点位密集程度，可以不设置人口字段。如果你想表达“建筑开发量”的强度，建议使用建筑面积作为权重字段。如果你想表达“投资开发强度”，可以使用投资额作为权重字段。
第五步：合理设置搜索半径和像元大小
搜索半径是ArcGIS核密度图中最容易被忽略、但最影响结果的参数。
一般判断原则如下：
- 半径过小：结果会出现很多孤立斑点，图面破碎，难以表达整体开发格局。
- 半径过大：结果会被过度平滑，热点范围扩大，局部差异被掩盖。
- 像元过大：边界粗糙，细节不足。
- 像元过小：计算变慢，文件变大，但并不一定更准确。
实践中可以先根据研究区大小试算2到3组参数。例如街道或园区尺度可尝试较小搜索半径，市域尺度可尝试较大搜索半径。最终选择时，不要只看图好不好看，还要看参数是否能解释业务问题。
第六步：按边界裁剪核密度结果
核密度输出通常是一个矩形范围的栅格，而正式的开发强度分析图一般需要裁剪到研究区边界。
可以使用以下方法：
- 准备研究区边界面，例如行政区、规划范围、项目范围。
- 使用“按掩膜提取”工具裁剪核密度栅格。
- 检查输出栅格是否只保留研究区内部范围。
- 如需叠加行政边界，可将边界图层设置为空心填充、深色轮廓。
裁剪后的图面更适合报告制图，也避免矩形外框影响读者对开发强度空间范围的判断。
第七步：进行分级渲染和制图表达
开发强度核密度图的表达重点是让读者快速看出高值区、中值区和低值区。常用渲染方式是连续色带或分级色带。
建议使用以下表达方式：
- 低强度区使用浅蓝、浅黄或浅灰。
- 中强度区使用黄色或橙色。
- 高强度区使用红色或深红色。
- 边界线不要过粗，避免压住栅格结果。
- 底图尽量简洁，避免与热力色带冲突。
分级方法可以选择自然断点、等距分级、分位数分级。用于报告展示时，自然断点比较常见；用于多年份对比时，建议固定分级阈值，否则不同年份之间颜色不可直接比较。
常见坑：ArcGIS开发强度分析图容易出错的地方
常见坑：很多核密度图看起来像“热力图”，但背后参数可能并不严谨。下面这些问题尤其需要检查。
坑一：经纬度坐标直接做核密度
如果输入数据是经纬度坐标，核密度工具中的距离单位可能不是你以为的米。结果不仅难解释，还可能造成搜索半径设置错误。正确做法是先投影到以米为单位的平面坐标系。
坑二：把“定义投影”当成“投影转换”
定义投影只是给没有坐标系信息的数据补充坐标系标签。如果数据本身是经纬度，不能通过定义投影直接变成米制坐标。需要使用“投影”工具生成新数据。
坑三：权重字段存在空值或异常值
如果建筑面积、投资额等权重字段中有空值、0值、负值或极端异常值，核密度结果会被明显影响。建议在分析前做字段统计，检查最大值、最小值、平均值和异常记录。
坑四：把核密度结果解释成真实建设密度
核密度是空间统计结果，不是直接测算的建筑密度。它更适合表达“相对开发强度”和“空间集聚热点”。如果需要严格计算容积率、建筑密度，应使用地块面积、建筑基底面积、总建筑面积等规划指标进行计算。
坑五：多期对比时使用不同参数
如果要比较2015年、2020年、2025年的开发强度变化，必须尽量保持相同的坐标系、像元大小、搜索半径、权重字段和分级标准。否则图面差异可能来自参数变化，而不是真实开发变化。
方法比较：核密度、点密度、插值和行政区统计怎么选
方法比较：开发强度分析不只有核密度一种方法。不同方法适合不同数据和表达目的。
| 方法 | 适合数据 | 优点 | 局限 |
|---|---|---|---|
| 核密度分析 | 项目点、POI点、地块质心点 | 能表达连续热点和空间集聚趋势 | 结果受搜索半径和权重字段影响较大 |
| 点密度分析 | 大量点数据 | 逻辑直观，适合表示单位面积内点数量 | 表达较机械，平滑效果不如核密度 |
| 空间插值 | 有连续测量值的采样点 | 适合高程、污染浓度、温度等连续变量 | 不适合普通项目点强度表达 |
| 行政区统计 | 街道、乡镇、网格汇总数据 | 便于汇总、排名、报表展示 | 受行政边界影响，难表达边界两侧连续变化 |
如果你的目标是制作一张直观的GIS开发强度分析图，用于展示开发热点和空间集聚格局，ArcGIS核密度分析通常是合适选择。如果你的目标是做考核排名或统计报表，行政区汇总可能更合适。
检查清单：出图前必须核对的内容
检查清单：在把开发强度核密度图放进报告或论文前，建议按下面清单逐项检查。
- 输入数据是否已经去重，重复项目点是否会造成强度虚高。
- 坐标系是否为投影坐标系，距离单位是否为米。
- 面数据是否已正确转为内部点或代表点。
- 权重字段是否有空值、负值、异常大值。
- 搜索半径是否符合研究尺度和业务解释。
- 像元大小是否既能保留空间细节，又不会导致文件过大。
- 核密度结果是否已按研究区边界裁剪。
- 分级方法是否适合当前表达目的。
- 多年份对比是否使用同一套参数和图例。
- 图名、图例、单位和数据来源是否写清楚。
一个比较规范的图名可以写成：“基于建设项目点位的开发强度核密度分析图”。如果使用了权重字段，可以写成：“基于建筑面积权重的开发强度核密度分析图”。这样比笼统写“开发强度图”更准确。
FAQ：GIS开发强度核密度图常见问题
FAQ：下面整理几个做ArcGIS开发强度分析图时经常遇到的问题。
1. ArcGIS核密度图和普通热力图有什么区别？
很多软件中的热力图偏向可视化展示，而ArcGIS核密度图是明确的空间分析结果，可以设置搜索半径、像元大小、权重字段和面积单位。用于正式GIS分析时，核密度图更便于说明方法和参数。
2. 开发强度分析图一定要设置权重字段吗？
不一定。如果你只想表达项目数量集聚，可以不设置权重字段。如果你想表达开发规模，建议设置建筑面积、用地面积或投资额作为权重字段。权重字段不同，开发强度分析图的含义也不同。
3. 搜索半径应该设置多少才正确？
没有一个所有项目都通用的数值。搜索半径应结合研究区尺度、项目平均间距和业务含义确定。建议试算多组参数，并在成果说明中记录最终采用的半径。
4. 为什么我的核密度结果范围是一个矩形？
因为核密度输出本质上是栅格数据，默认会按照处理范围生成矩形栅格。正式出图前，可以用研究区边界通过“按掩膜提取”进行裁剪。
5. 可以用地块面直接做核密度吗？
ArcGIS核密度工具通常使用点或线作为输入。地块面数据建议先转成内部点或质心点，再把地块面积、建筑面积等作为权重字段参与分析。
6. 多年份开发强度图怎么保证可比？
关键是统一参数。包括坐标系、像元大小、搜索半径、权重字段、研究范围和图例分级阈值。如果每一年都自动分级，颜色深浅可能不能直接比较。
结论：用ArcGIS做GIS开发强度分析图的关键不是按钮，而是参数

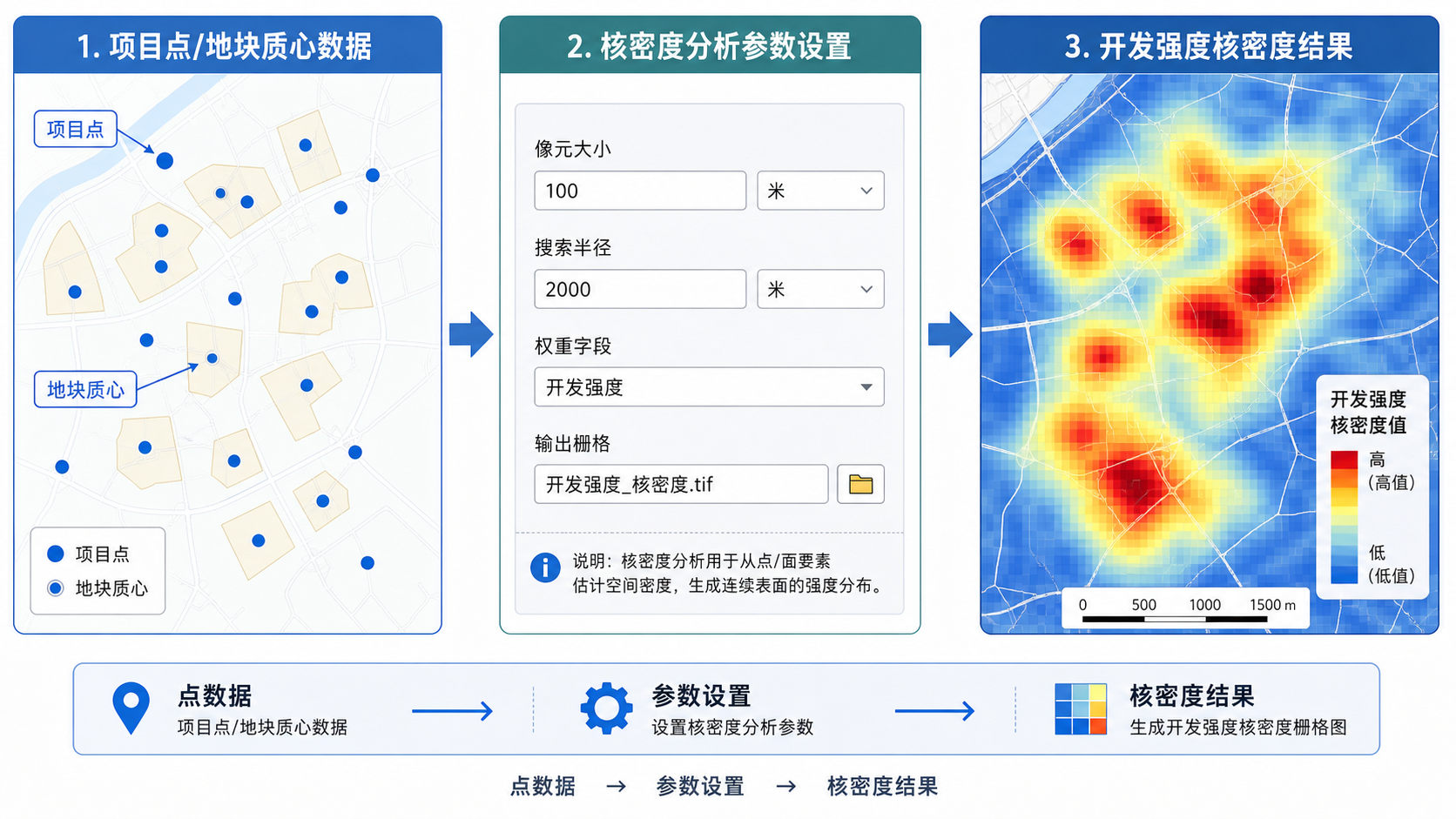

结论：制作GIS开发强度分析图并不复杂，核心流程是准备开发活动数据、统一投影坐标、必要时面转点、设置核密度参数、裁剪结果并进行分级制图。
真正决定成果质量的，不是你是否找到了ArcGIS核密度工具，而是数据口径是否清楚、权重字段是否合理、搜索半径是否符合研究尺度、分级图例是否能正确表达结论。
如果你是第一次制作开发强度核密度图，建议先从不加权点密度趋势开始，再尝试加入建筑面积、投资额等权重字段。每次只调整一个参数，并保存参数记录。这样做出来的图不仅好看，也更容易在报告、论文或项目汇报中解释清楚。
