在实际项目中，很多同学会遇到一个典型问题：WebGIS如何对接后端数据？常见接口设计与地图渲染方案详解并不只是“前端请求一个接口再画到地图上”这么简单，它涉及数据格式、坐标系、接口分页、空间查询、缓存、渲染性能和权限控制等多个环节。

本文以 WebGIS 项目中最常见的“前端地图加载后端空间数据”为主线，讲清楚后端接口应该怎么设计，前端地图应该怎么渲染，以及在 Leaflet、OpenLayers、Cesium 等 WebGIS 框架中如何选择合适的数据对接方式。

引言：WebGIS对接后端数据的核心问题

WebGIS 对接后端数据，本质上是在解决三个问题：

• 数据怎么查：按范围查、按属性查、按图层查，还是按瓦片查。
• 数据怎么传：GeoJSON、MVT 矢量瓦片、WMS/WFS、普通 JSON，还是图片瓦片。
• 数据怎么画：浏览器端渲染、服务端渲染、瓦片渲染，还是三维场景渲染。

如果这三个问题没有提前设计好，项目后期很容易出现“接口返回很慢”“地图加载卡顿”“数据量一大浏览器崩溃”“坐标偏移”“图层样式难维护”等问题。

背景：为什么WebGIS不能直接把数据库数据全部返回给前端

初学 WebGIS 时，很多人会把后端接口设计成“查询某张表全部数据，然后返回 GeoJSON”。这种方式在测试数据只有几十条时看不出问题，但到了真实业务场景就会暴露明显缺陷。

常见问题包括：

• 数据量过大：一个行政区、道路网或兴趣点图层可能有几万到几百万条要素。
• 网络传输慢：完整 GeoJSON 文本体积较大，坐标点越多，传输越慢。
• 浏览器渲染压力大：前端一次性绘制大量点、线、面会导致页面卡顿。
• 空间范围不受控：用户当前只看一个小区域，但接口返回了全市、全省甚至全国数据。
• 坐标系不一致：后端数据可能是 CGCS2000、WGS84、Web Mercator 或地方坐标，前端底图却是另一套坐标。
• 权限和业务规则混乱：不同用户能看到的数据范围不同，不能简单开放整表查询。

因此，WebGIS 对接后端数据时，接口设计不能只考虑“能不能返回”，还要考虑“返回多少、返回什么格式、是否适合地图渲染”。

原理：WebGIS接口设计与地图渲染的基本关系

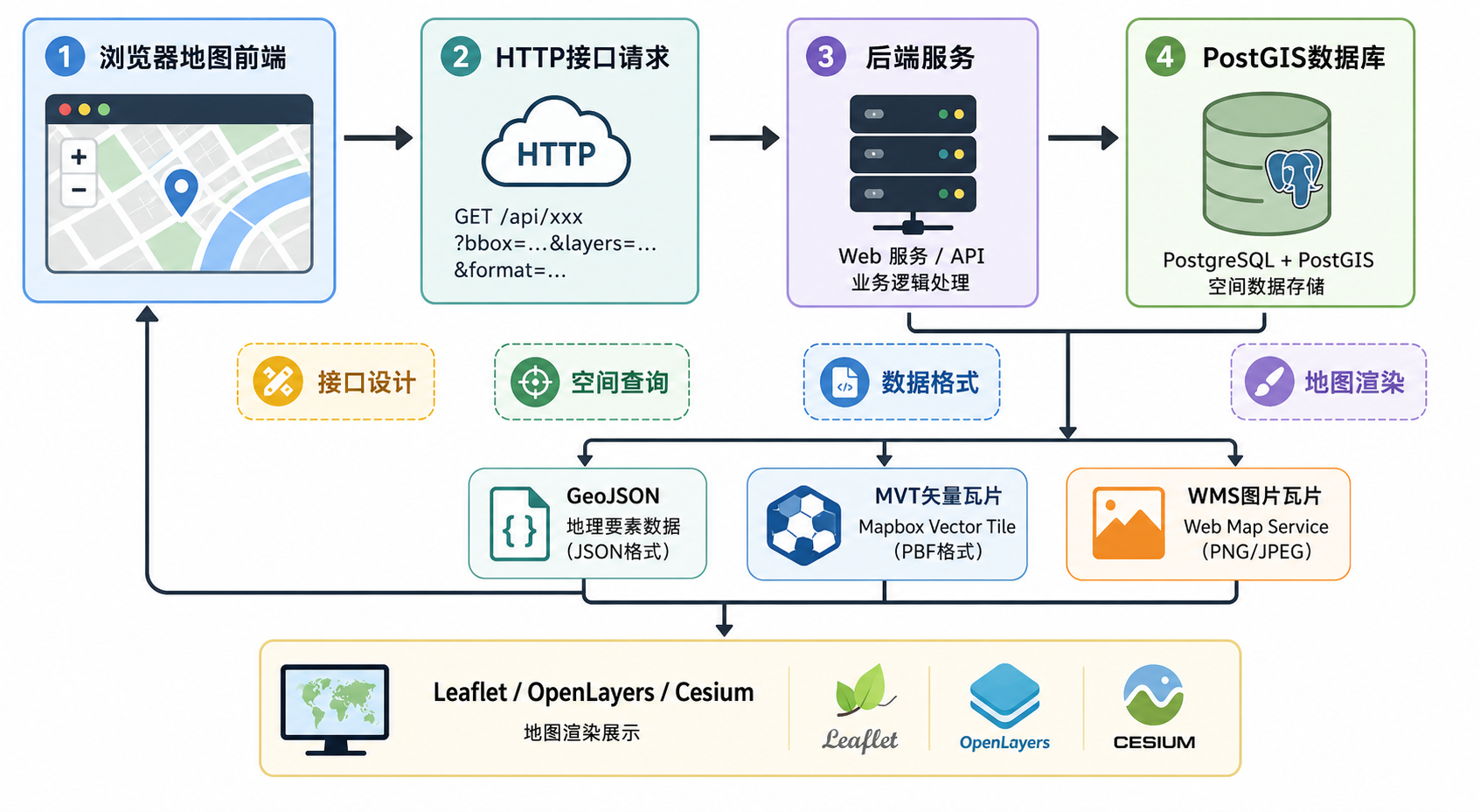

WebGIS 的数据链路通常可以拆成四层：

1. 数据存储层：PostGIS、MySQL Spatial、GeoPackage、Shapefile、影像服务或业务数据库。
2. 后端服务层：Java Spring Boot、Node.js、Python FastAPI、GeoServer、MapServer 等。
3. 接口传输层：REST API、WMS、WFS、WMTS、MVT、普通 HTTP JSON 接口。
4. 前端渲染层：Leaflet、OpenLayers、Mapbox GL JS、Cesium、ArcGIS Maps SDK for JavaScript。

不同传输方式对应不同渲染思路：

数据方式	典型格式	适合场景	前端渲染方式
普通业务接口	JSON、GeoJSON	少量点位、查询结果、高亮要素	浏览器端矢量渲染
标准地图服务	WMS、WMTS	底图、专题图、影像、无需编辑的大图层	图片瓦片或地图图片叠加
要素服务	WFS、GeoJSON	可查询、可编辑的矢量要素	前端矢量图层渲染
矢量瓦片	MVT、PBF	大量矢量数据、高性能浏览	前端按瓦片加载并渲染
三维数据服务	3D Tiles、CZML、GeoJSON	三维建筑、倾斜摄影、轨迹、模型	Cesium 三维场景渲染

简单理解：少量、需要交互的数据适合 GeoJSON；大量、需要流畅浏览的数据适合瓦片；只需要展示的复杂图层适合 WMS 或 WMTS。

步骤：WebGIS如何对接后端数据

步骤1：先明确地图业务场景

在写接口之前，先不要急着设计 URL。应该先问清楚地图到底要做什么：

• 是展示固定图层，还是根据用户条件动态查询？
• 数据是点、线、面，还是栅格影像、三维模型？
• 用户是否需要点击要素查看属性？
• 是否需要编辑、新增、删除空间要素？
• 是否需要按当前地图范围动态加载？
• 数据量大概是几百条、几万条，还是百万级？
• 地图底图使用 WGS84、GCJ-02、Web Mercator，还是自定义坐标系？

如果只是展示几百个监测点，用 GeoJSON 接口即可。如果是全市道路网、地块边界、建筑轮廓，建议优先考虑矢量瓦片或服务端地图服务。

步骤2：确定后端数据存储方式

WebGIS 后端常见空间数据来源有以下几种：

• PostGIS：适合正式业务系统，支持空间索引、空间查询、坐标转换。
• GeoServer：适合快速发布 WMS、WFS、WMTS 等标准地图服务。
• 文件数据：如 Shapefile、GeoJSON、GeoPackage，适合小型项目或数据交换。
• 业务数据库：经纬度字段存储在 MySQL、PostgreSQL、SQL Server 中，适合点位类数据。
• 对象存储：适合存放瓦片、影像、3D Tiles、静态 GeoJSON 文件。

如果项目需要频繁按空间范围查询，例如“查询当前地图视野内的地块”，建议使用 PostGIS，并为几何字段建立空间索引。

CREATE INDEX idx_parcels_geom
ON parcels
USING GIST (geom);

空间索引可以显著减少后端扫描的数据范围，是 WebGIS 后端接口性能优化的基础。

步骤3：设计按地图范围查询的接口

WebGIS 最常用的后端接口之一，是根据当前地图视野范围返回数据。前端地图每次缩放或平移后，把当前范围传给后端，后端只返回这个范围内的数据。

推荐接口形式：

GET /api/layers/parcels?bbox=116.30,39.85,116.50,40.00&zoom=13

参数说明：

• bbox：当前地图范围，通常是 minX,minY,maxX,maxY。
• zoom：当前缩放级别，可用于控制返回字段和几何精度。
• layer：如果多个图层共用接口，需要传图层编码。
• filter：业务筛选条件，例如行政区、状态、类型。

PostGIS 查询示例：

SELECT id, name, type, ST_AsGeoJSON(geom) AS geometry
FROM parcels
WHERE geom && ST_MakeEnvelope(116.30, 39.85, 116.50, 40.00, 4326);

这里的 && 是 PostGIS 的边界框快速判断操作符，能利用空间索引进行范围过滤。对于更精确的空间关系，可以再叠加 ST_Intersects。

SELECT id, name, type, ST_AsGeoJSON(geom) AS geometry
FROM parcels
WHERE geom && ST_MakeEnvelope(116.30, 39.85, 116.50, 40.00, 4326)
AND ST_Intersects(
  geom,
  ST_MakeEnvelope(116.30, 39.85, 116.50, 40.00, 4326)
);

步骤4：返回标准GeoJSON结构

如果前端使用 Leaflet 或 OpenLayers 加载矢量要素，后端可以返回 GeoJSON。标准结构如下：

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "id": 1001,
      "properties": {
        "name": "示例地块",
        "type": "建设用地"
      },
      "geometry": {
        "type": "Polygon",
        "coordinates": [[[116.30,39.90],[116.31,39.90],[116.31,39.91],[116.30,39.91],[116.30,39.90]]]
      }
    }
  ]
}

后端返回 GeoJSON 时，建议遵守几个规则：

• 只返回地图渲染和弹窗需要的字段，不要把整张业务表字段都返回。
• 几何坐标应与前端地图坐标系一致，常见 Web 地图通常使用 WGS84 经纬度或 Web Mercator。
• 大面数据可以根据缩放级别做几何简化，避免返回过多顶点。
• 接口要限制最大返回数量，避免一次请求返回几十万条数据。

步骤5：前端使用Leaflet加载GeoJSON

对于点位、查询结果、少量面数据，Leaflet 加载 GeoJSON 的方式比较简单。

fetch('/api/layers/parcels?bbox=116.30,39.85,116.50,40.00&zoom=13')
  .then(response => response.json())
  .then(data => {
    L.geoJSON(data, {
      style: function(feature) {
        return {
          color: '#3388ff',
          weight: 2,
          fillOpacity: 0.3
        };
      },
      onEachFeature: function(feature, layer) {
        layer.bindPopup('名称：' + feature.properties.name);
      }
    }).addTo(map);
  });

实际项目中，不建议每次平移地图都直接新增一个图层，否则会造成图层重复叠加。更合理的做法是先保存当前图层对象，下一次请求前先清理旧图层。

let parcelLayer = null;

function loadParcels() {
  const bounds = map.getBounds();
  const bbox = [
    bounds.getWest(),
    bounds.getSouth(),
    bounds.getEast(),
    bounds.getNorth()
  ].join(',');

  fetch('/api/layers/parcels?bbox=' + bbox + '&zoom=' + map.getZoom())
    .then(response => response.json())
    .then(data => {
      if (parcelLayer) {
        map.removeLayer(parcelLayer);
      }

      parcelLayer = L.geoJSON(data, {
        style: {
          color: '#3388ff',
          weight: 2,
          fillOpacity: 0.25
        }
      }).addTo(map);
    });
}

map.on('moveend', loadParcels);

步骤6：前端使用OpenLayers加载后端GeoJSON

OpenLayers 更适合复杂 WebGIS 项目，例如多图层管理、投影控制、交互编辑和样式表达。加载后端 GeoJSON 的基本思路是创建矢量数据源和矢量图层。

const vectorSource = new ol.source.Vector({
  url: '/api/layers/parcels?bbox=116.30,39.85,116.50,40.00&zoom=13',
  format: new ol.format.GeoJSON()
});

const vectorLayer = new ol.layer.Vector({
  source: vectorSource,
  style: new ol.style.Style({
    stroke: new ol.style.Stroke({
      color: '#3388ff',
      width: 2
    }),
    fill: new ol.style.Fill({
      color: 'rgba(51,136,255,0.25)'
    })
  })
});

map.addLayer(vectorLayer);

如果前端地图使用 EPSG:3857，而后端 GeoJSON 是 EPSG:4326，经常需要注意投影转换。OpenLayers 的 GeoJSON 读取可以指定数据投影和地图投影。

const format = new ol.format.GeoJSON();

fetch('/api/layers/parcels?bbox=116.30,39.85,116.50,40.00&zoom=13')
  .then(response => response.json())
  .then(data => {
    const features = format.readFeatures(data, {
      dataProjection: 'EPSG:4326',
      featureProjection: 'EPSG:3857'
    });

    vectorSource.clear();
    vectorSource.addFeatures(features);
  });

步骤7：数据量大时改用矢量瓦片MVT

当图层数据达到几十万条以上，或者地图需要在不同缩放级别流畅浏览，直接返回 GeoJSON 往往不合适。这时应考虑矢量瓦片，常见格式是 MVT，也就是 Mapbox Vector Tile。

矢量瓦片的思路是：后端按瓦片坐标 z/x/y 切分空间数据，前端只请求当前屏幕需要的瓦片。

典型接口形式：

GET /tiles/parcels/{z}/{x}/{y}.pbf

矢量瓦片适合以下场景：

• 道路、建筑、地块、管线等大规模矢量图层。
• 需要按缩放级别显示不同细节。
• 地图浏览频繁，需要缓存和快速加载。
• 前端需要控制样式，但不适合一次性加载全量数据。

如果使用 PostGIS，可以通过 ST_AsMVT 和 ST_AsMVTGeom 生成 MVT 瓦片。生产环境也可以使用 Tegola、TileServer GL、GeoServer 矢量瓦片插件等方案。

步骤8：只展示专题图时使用WMS或WMTS

如果用户不需要在前端编辑每个要素，只是查看一张专题图，例如土地利用图、遥感影像、规划管控图，WMS 或 WMTS 通常更稳妥。

• WMS：按请求范围动态生成地图图片，适合服务端控制样式。
• WMTS：预切片或按瓦片规则提供图片瓦片，适合高并发浏览。

OpenLayers 添加 WMS 图层示例：

const wmsLayer = new ol.layer.Image({
  source: new ol.source.ImageWMS({
    url: 'https://example.com/geoserver/workspace/wms',
    params: {
      'LAYERS': 'workspace:landuse',
      'TILED': true
    },
    serverType: 'geoserver'
  })
});

map.addLayer(wmsLayer);

WMS 的优点是前端压力小，样式由服务端统一控制；缺点是要素级交互能力较弱。如果需要点击查询属性，可以结合 WMS GetFeatureInfo 或另外提供属性查询接口。

常见坑：WebGIS后端接口与地图渲染容易出错的地方

常见坑1：坐标系不一致导致图层偏移

这是 WebGIS 对接后端数据最常见的问题之一。后端返回的坐标是 WGS84，经纬度看起来正常，但前端底图使用了 GCJ-02 或 Web Mercator，就可能出现偏移。

排查方法：

• 确认数据库几何字段的 SRID，例如 PostGIS 中使用 ST_SRID(geom)。
• 确认后端接口返回坐标是否经过转换。
• 确认前端地图底图的坐标体系。
• 用一个已知坐标点在 QGIS 或 ArcGIS Pro 中交叉验证位置。

SELECT ST_SRID(geom), COUNT(*)
FROM parcels
GROUP BY ST_SRID(geom);

常见坑2：接口返回全量数据，地图越来越卡

如果接口每次都返回全量 GeoJSON，地图初期可能能用，但随着数据增长会越来越慢。解决思路是按地图范围、缩放级别和业务条件过滤。

• 小数据：GeoJSON 范围查询。
• 中等数据：分页、聚合、简化几何。
• 大数据：MVT 矢量瓦片或 WMTS。

常见坑3：后端没有空间索引

没有空间索引时，哪怕接口只查当前视野范围，数据库也可能扫描整张表。PostGIS 中常用 GIST 索引，建完索引后应使用 EXPLAIN 查看查询计划。

EXPLAIN
SELECT id
FROM parcels
WHERE geom && ST_MakeEnvelope(116.30, 39.85, 116.50, 40.00, 4326);

常见坑4：GeoJSON属性字段过多

很多接口直接把业务表所有字段返回给前端，包括备注、审批信息、内部编码、大文本字段等。这会增加网络体积，也可能带来数据安全问题。

建议按用途拆分：

• 地图渲染接口：只返回 id、名称、类型、样式字段和必要几何。
• 详情接口：用户点击某个要素后，再按 id 查询完整属性。
• 统计接口：返回聚合结果，不返回明细几何。

常见坑5：前端没有处理请求频率

地图拖动和缩放会频繁触发事件。如果每次事件都立即请求后端，可能造成接口压力过大。建议使用 moveend 事件，而不是在连续移动过程中频繁请求；必要时增加防抖处理。

方法比较：常见接口设计与地图渲染方案怎么选

方案	后端接口	优点	缺点	推荐场景
GeoJSON接口	REST API返回FeatureCollection	简单直观，前端交互方便	不适合超大数据量	点位、查询结果、少量地块
范围查询接口	bbox加业务条件	只加载当前视野，性能较好	需要处理地图事件和缓存	常规二维WebGIS业务图层
WMS服务	标准OGC地图图片服务	前端压力小，样式统一	要素交互较弱	专题图、影像、规划图
WFS服务	标准OGC要素服务	适合要素查询和编辑	大数据下性能需谨慎	标准化GIS平台、数据共享
MVT矢量瓦片	z/x/y瓦片接口	大数据浏览性能好，前端可控样式	实现复杂度较高	道路、建筑、地块等大规模矢量
WMTS图片瓦片	标准瓦片服务	加载快，缓存友好	动态查询能力弱	底图、影像、稳定专题图

如果是入门项目，可以从 GeoJSON 接口开始；如果是正式业务系统，建议尽早评估数据量和访问量，避免后期从全量 GeoJSON 迁移到瓦片服务时成本过高。

检查清单：WebGIS对接后端数据上线前要确认什么

• 是否明确了每个图层的数据量、几何类型和使用场景？
• 后端接口是否支持按 bbox 查询当前地图范围？
• 数据库几何字段是否设置了正确 SRID？
• 空间表是否建立了 GIST 或等效空间索引？
• 接口是否限制最大返回数量？
• GeoJSON 是否只返回必要属性字段？
• 前端是否清理旧图层，避免重复叠加？
• 地图缩放和平移事件是否做了请求控制？
• 大数据图层是否考虑 MVT、WMS 或 WMTS？
• 前端底图和后端数据坐标系是否一致？
• 是否提供了点击详情接口，而不是一次性返回全部业务字段？
• 接口是否有权限控制，避免越权查看空间数据？
• 是否在 QGIS、ArcGIS Pro 或数据库中验证过空间位置正确性？

FAQ：WebGIS如何对接后端数据的常见问题

1. WebGIS后端接口一定要返回GeoJSON吗？

不一定。GeoJSON 适合少量矢量数据和交互查询结果，但不是唯一选择。大规模矢量数据可以用 MVT，底图和专题图可以用 WMS 或 WMTS，三维数据可以用 3D Tiles。接口格式应根据数据量、交互需求和渲染方式决定。

2. WebGIS前端请求后端数据时，bbox应该用什么坐标系？

bbox 应与后端查询使用的空间数据坐标系一致。如果前端地图是 EPSG:3857，而数据库是 EPSG:4326，需要在前端转换 bbox，或在后端将查询范围转换到数据库坐标系后再查询。不要默认所有 bbox 都是经纬度。

3. Leaflet和OpenLayers对接后端接口有什么区别？

Leaflet 上手更简单，适合轻量二维地图和点位展示。OpenLayers 对投影、图层、样式、交互编辑和标准 OGC 服务支持更强，适合复杂 WebGIS 项目。两者都可以加载后端 GeoJSON、WMS 和瓦片服务。

4. 为什么后端返回GeoJSON后，地图上看不到图层？

常见原因有四类：第一，GeoJSON 结构不标准；第二，坐标顺序写反，把经纬度写成纬经度；第三，坐标系和底图不一致；第四，前端样式设置不明显，例如面填充透明度太低或线宽太小。建议先把 GeoJSON 保存为文件，用 QGIS 打开验证。

5. 大量点位数据应该用聚合还是矢量瓦片？

如果主要是浏览密集点位分布，可以先使用前端聚合或后端聚合接口。如果点位达到百万级，并且需要多缩放级别流畅浏览，可以考虑矢量瓦片或按网格聚合。不要把所有点一次性返回给浏览器。

6. WebGIS接口是否需要分页？

属性列表查询通常需要分页，但地图范围查询不一定使用传统分页。地图接口更常见的是按 bbox、zoom 和过滤条件返回当前视野数据。如果同一视野内数据仍然很多，可以限制数量、做聚合、简化几何或切换到瓦片方案。

7. 后端接口返回WKT可以吗？

可以，但前端地图通常不能直接渲染 WKT，需要额外解析。对于 WebGIS 前端，GeoJSON 更通用；对于数据库内部处理，WKT 更适合调试和数据交换。如果没有特殊原因，面向前端的接口建议优先返回 GeoJSON 或瓦片格式。

结论：WebGIS对接后端数据要从数据量和渲染方式反推接口设计

WebGIS 如何对接后端数据，关键不是选择某一个固定接口格式，而是根据业务场景反推设计：少量交互数据用 GeoJSON，当前视野数据用 bbox 范围查询，大规模矢量图层用 MVT，稳定专题图和影像用 WMS 或 WMTS。

一个可靠的 WebGIS 后端接口，应同时考虑空间查询、坐标系、字段控制、性能限制、缓存策略和权限控制。一个可靠的前端地图渲染方案，也要根据数据规模选择 Leaflet、OpenLayers、Cesium 或瓦片渲染方式，而不是把所有数据都塞进浏览器。

实际项目中，建议先用小范围数据验证接口结构和坐标是否正确，再逐步加入空间索引、范围查询、图层缓存和瓦片服务。这样能避免 WebGIS 项目在数据量增长后出现加载慢、渲染卡、坐标偏移和接口难维护等问题。
